可调式管钳工程结构设计方案

在民用给排水施工、工业管路运维、油气输送管线检修、消防管道安装等场景中，管钳是管路装拆作业的核心手动工具，区别于普通开口扳手仅能适配固定规格六角紧固件的局限，管钳可通过钳口开合范围的调节，卡紧不同外径的圆形金属管、复合管类工件，依靠钳口齿面与管件表面的咬合摩擦力传递扭矩，完成螺纹管件的旋紧与拆卸作业。

这套管钳的结构设计围绕作业可靠性与操作便捷性展开，整体分为活动钳头、固定钳身、调节螺母、手柄四个核心组成部分。固定钳身与长手柄采用一体化结构设计，保证大扭矩施力时的整体刚性，避免钳身与手柄连接处出现应力断裂；活动钳头嵌装在固定钳身的导向滑槽内，通过梯形螺纹副与调节螺母配合，转动调节螺母即可驱动活动钳头沿滑槽线性移动，实现钳口开合尺寸的连续调节，可覆盖常规作业场景下DN15到DN50规格的常见管路外径，满足多数民用及工业低压管路的装拆需求。

钳口咬合面设计有淬硬处理的斜向齿纹，齿纹倾斜方向与管件旋紧时的受力方向匹配，当施加拧紧扭矩时，齿纹会随施力增大进一步嵌入管件表层，避免施力过程中出现打滑脱开的问题，同时齿尖做了小圆弧钝化处理，减少对薄壁管件表面的过度啃伤，降低管路装拆后出现渗漏隐患的概率。活动钳头与固定钳身的配合滑槽采用间隙适配设计，既保证调节过程的滑动顺畅无卡滞，又控制钳头的径向晃动量在0.2mm以内，避免卡紧管件时出现偏载，导致齿面局部受力过大崩齿。

手柄部分采用符合人体工学的长直型设计，力臂长度经过扭矩匹配计算，针对常规螺纹管件的额定拧紧力矩，成年人单手握持手柄末端施力即可达到所需的密封预紧力，无需额外加接延长套管，避免过载导致管件螺纹崩裂或钳身变形。手柄表面做了防滑纹理处理，沾附油污、水渍的工况下仍能保证握持摩擦力，减少操作滑脱的安全隐患。

从安装边界与适配场景来看，这款管钳的整体闭合状态下外形轮廓紧凑，可伸入宽度不小于80mm的狭窄操作空间，比如吊顶内的管路接驳处、墙面预埋管的接头位置，不会因整体尺寸过大出现操作干涉。钳头的转动副采用销轴铆接结构，销轴两端做铆压封边处理，长期使用不会出现销轴脱出的问题，活动钳头的最大张开量预留了10%的余量，可适配轻微椭圆变形的旧管件，适配老旧管路检修时的复杂工况。

在结构强度校核层面，钳头、钳身的受力截面按照1.5倍额定作业扭矩做了抗弯强度验算，调节螺纹副采用梯形牙型，相比普通三角螺纹具备更高的承载能力，长期频繁调节也不会出现螺纹滑牙失效。钳口齿面的硬度控制在合理区间，既保证齿面的耐磨性能，又避免硬度过高导致的齿部脆裂，在正常使用周期内，齿面磨损量不会超过咬合深度的1/3，可稳定提供足够的咬合摩擦力。

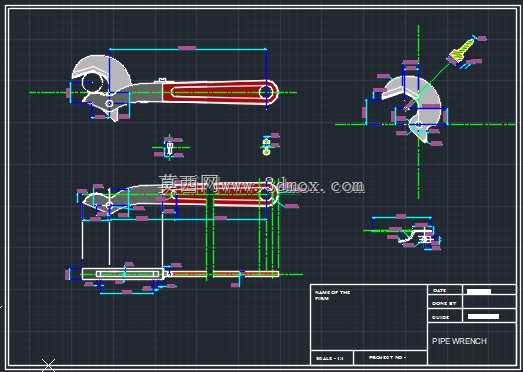

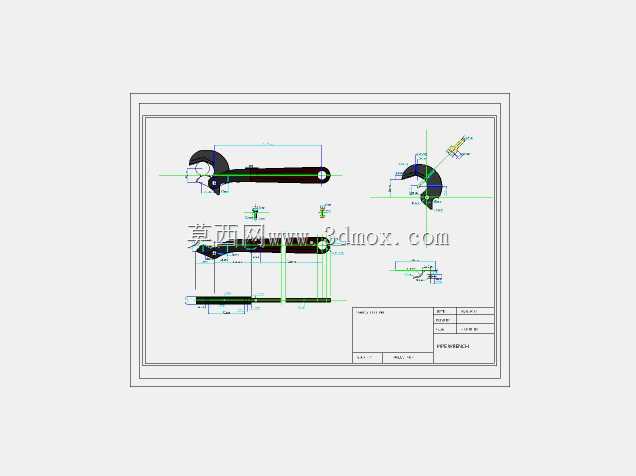

这套设计方案的结构拆分清晰，各部件的配合公差、形位公差标注完整，可直接用于指导零件加工与装配调试，也可作为手动工具类产品结构设计的参考案例，帮助设计人员理解手动扭矩工具的力臂匹配、摩擦咬合、强度校核等核心设计要点，在实际建模过程中，可根据目标应用场景的管路规格范围，等比例缩放整体尺寸，调整钳口最大张开量与手柄长度，适配不同的作业需求。
