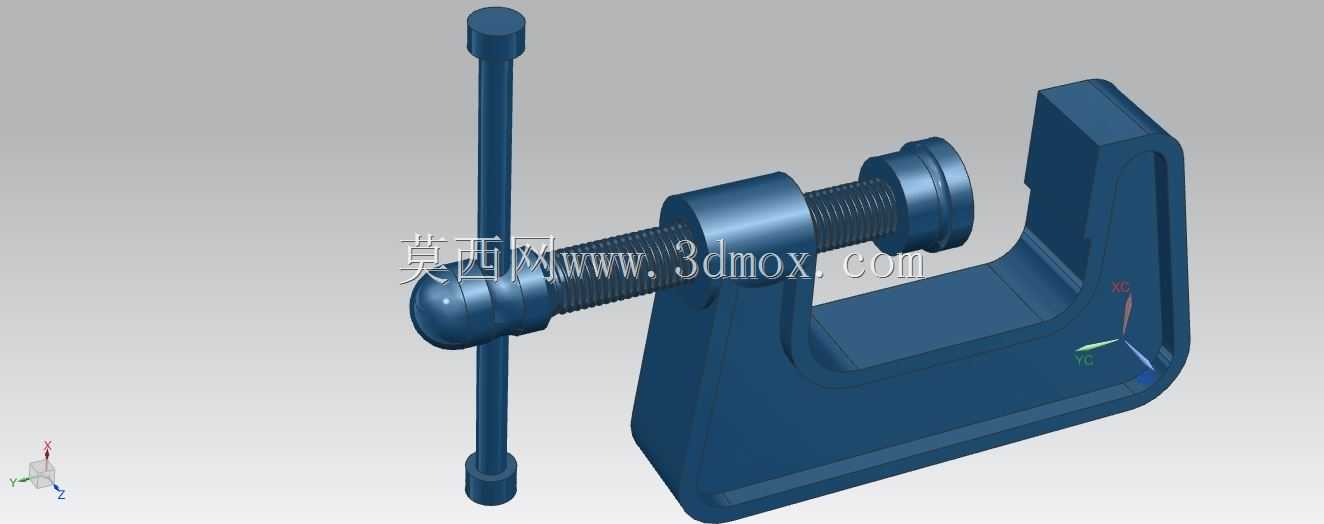

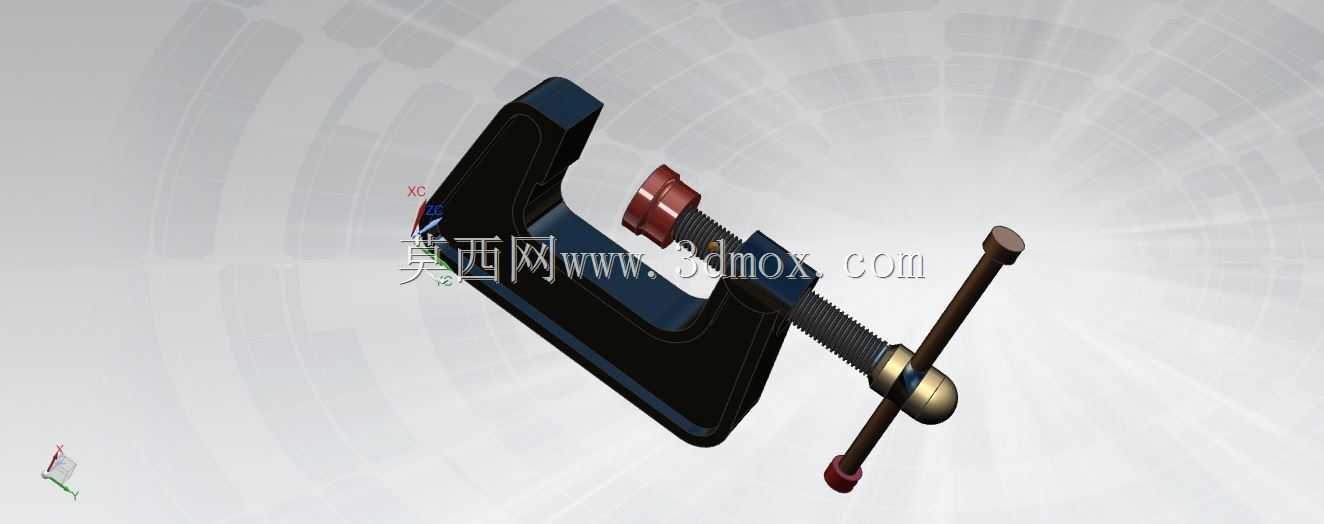

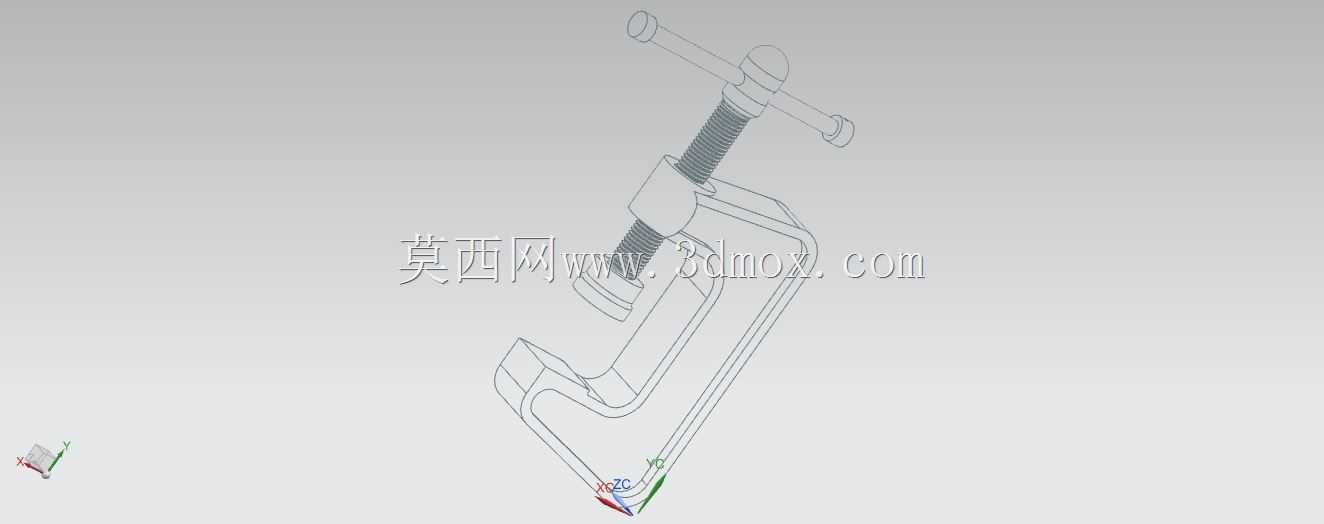

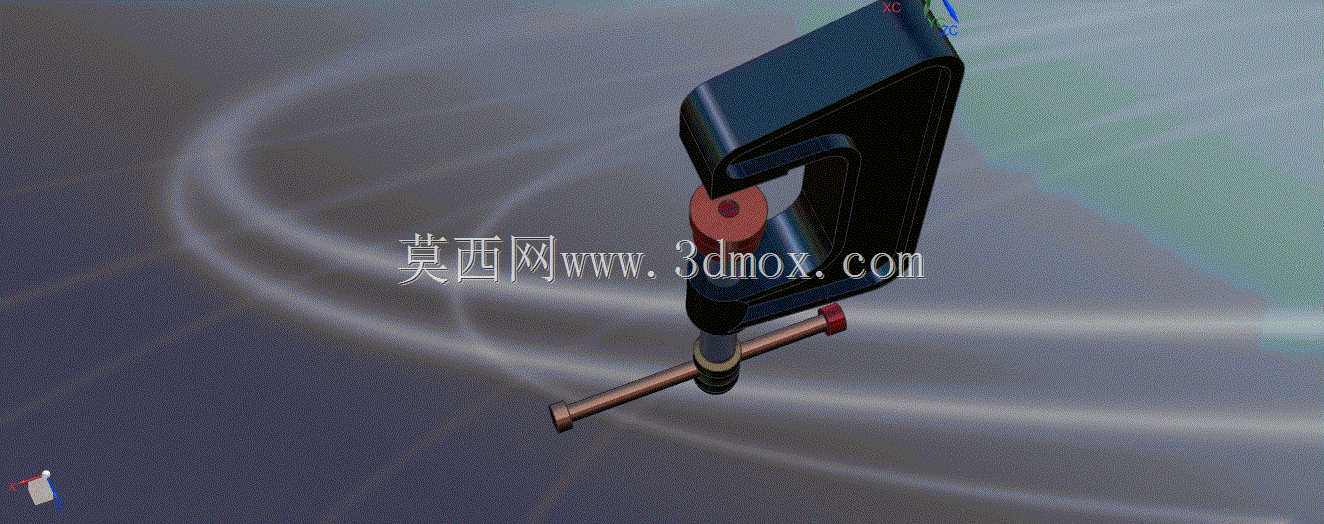

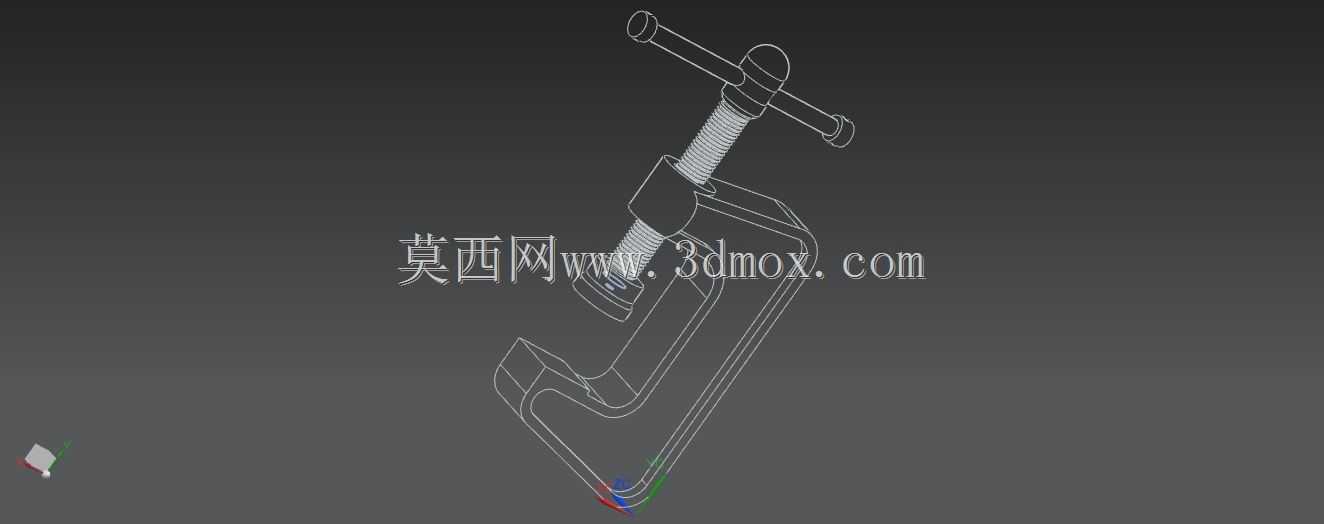

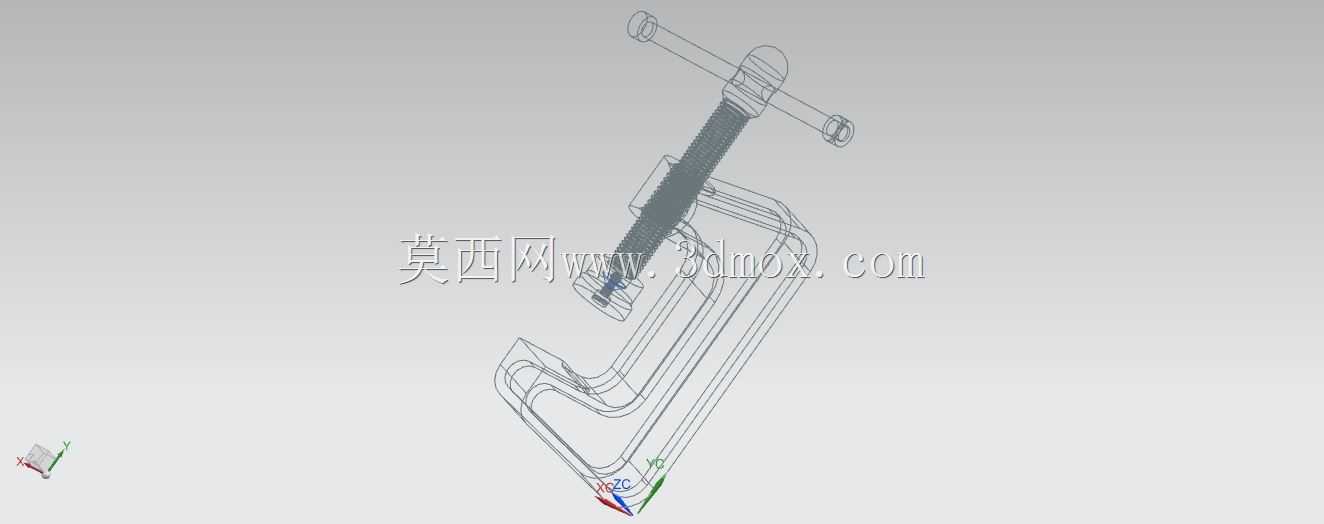

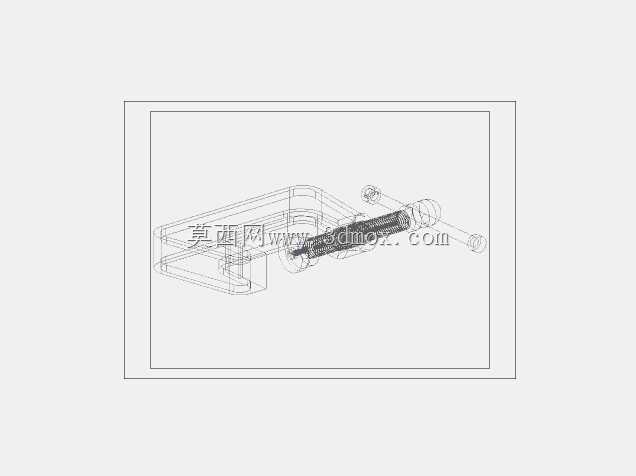

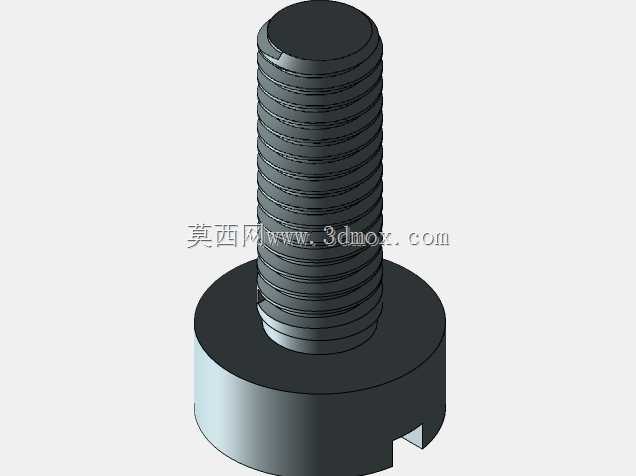

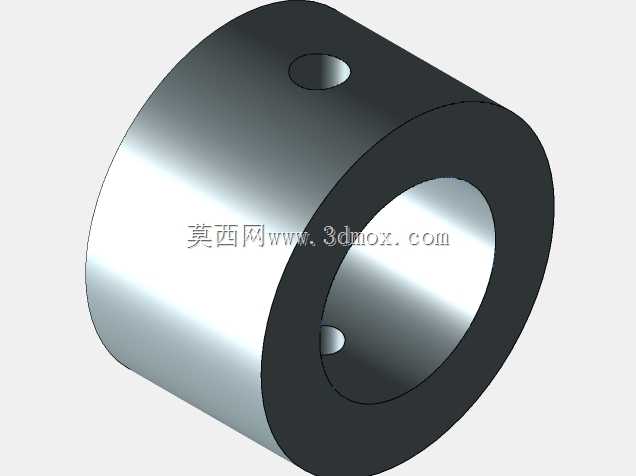

C型夹紧组件结构设计三维数模

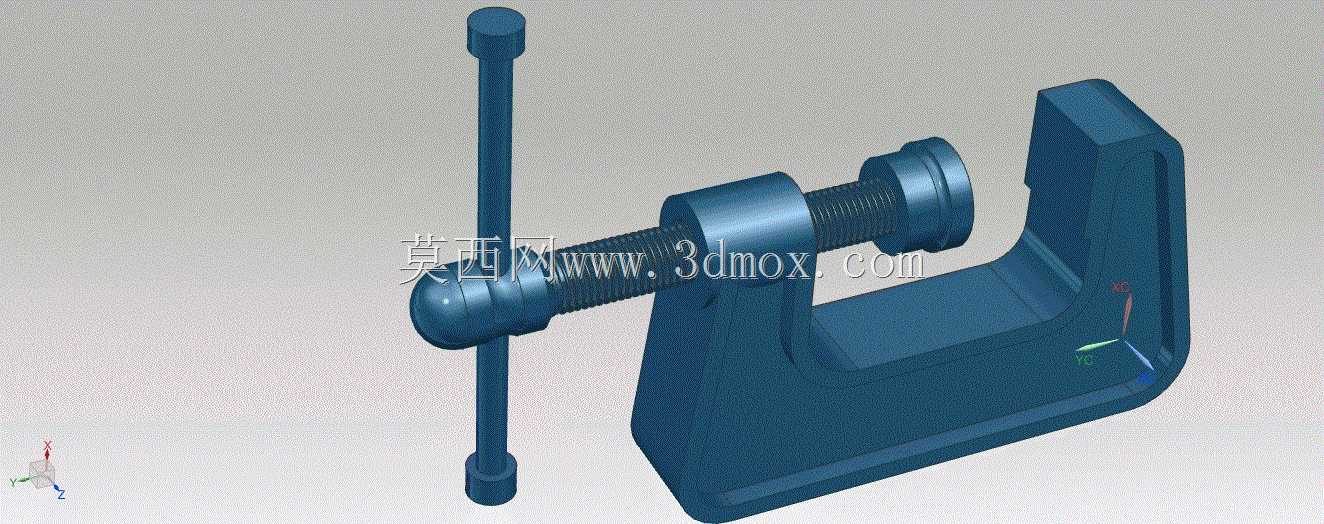

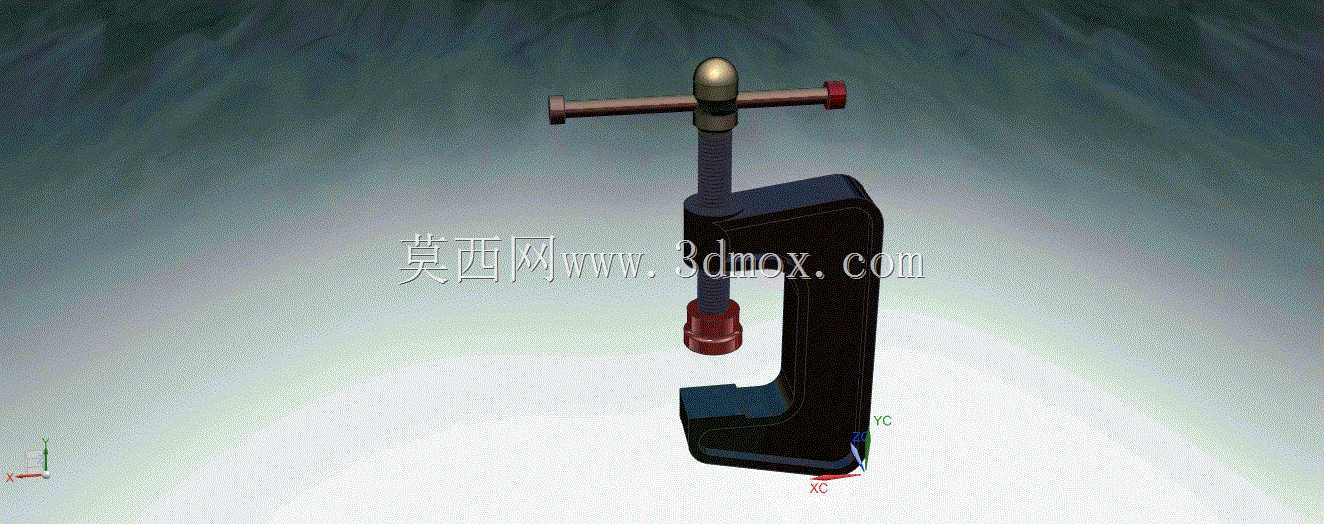

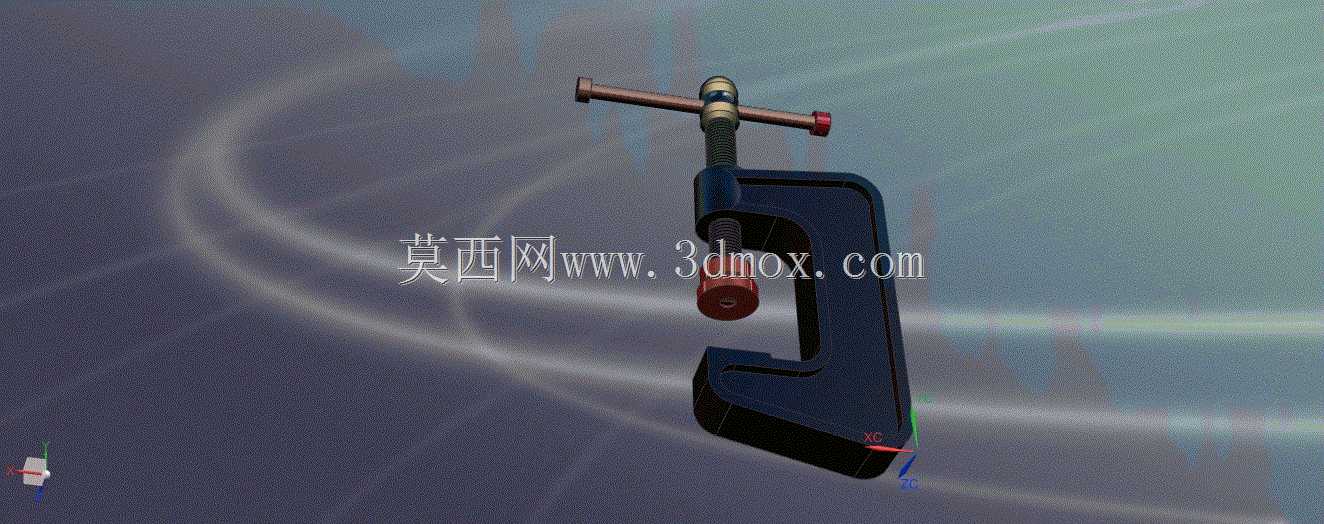

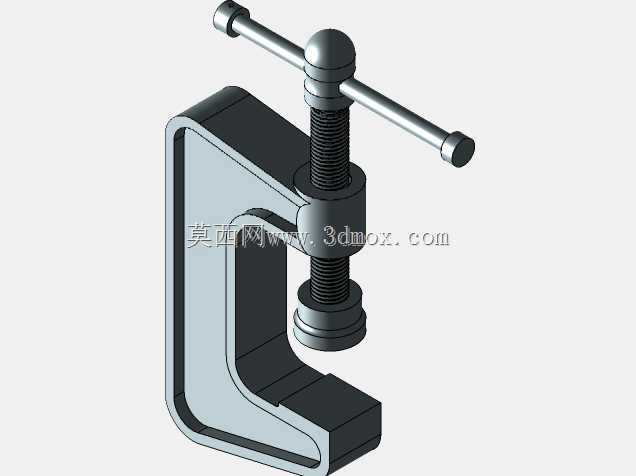

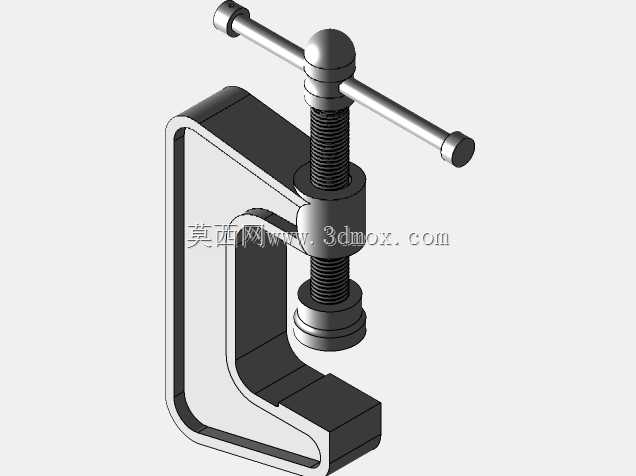

这款C形夹紧组件的设计，最初是面向小型机加工工位的临时装夹、五金件粘接定位、线束预压固定这类轻载夹持场景做的结构优化，区别于传统铸造一体C型夹的厚重结构，这套组件做了分体式的功能拆分，把C形架体、进给螺杆、压头、防滑端帽几个核心部件做了独立的结构设计，既兼顾了夹持作业的受力需求，也预留了不同工况下的部件替换空间。从实际应用场景来看，这类C型夹的覆盖范围很广，除了常规的钳工工位工件固定，在木工临时拼接、3D打印件后处理粘接固定、电子元器件焊接时的电路板夹持、小型钣金件打标定位场景下都能适配，相比大型台钳的固定安装限制，这种C型夹不需要依赖固定工作台，只要夹持行程范围内的构件都能快速完成锁紧固定，便携性优势非常明显。

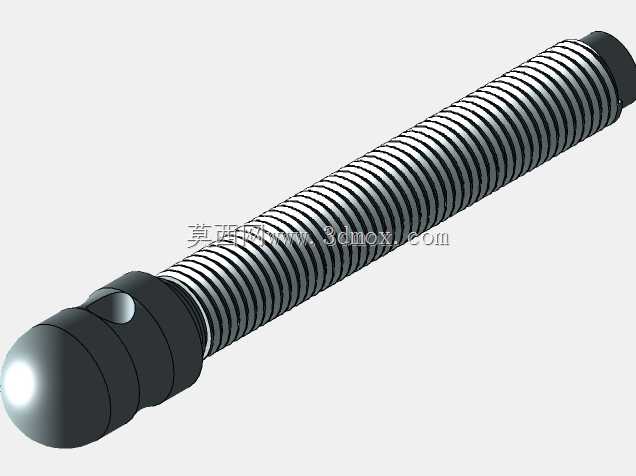

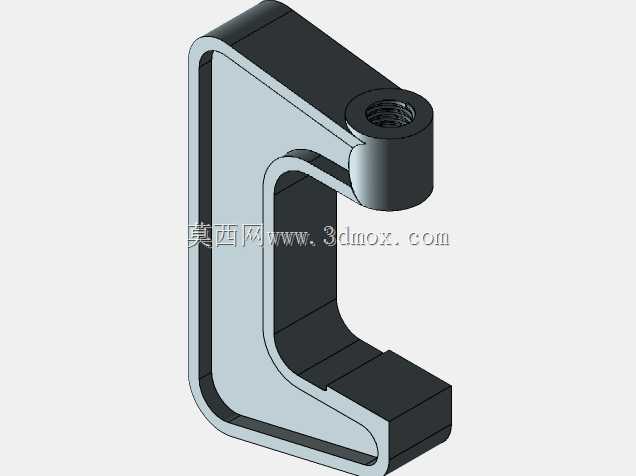

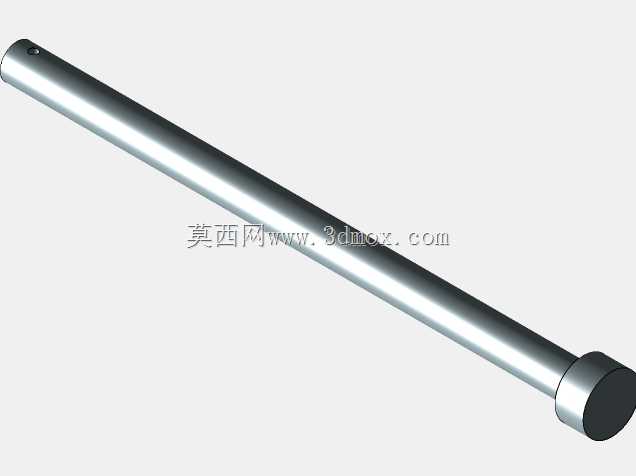

从功能特性上看，这套组件的C形架体采用了等强度的截面设计，架体的弯折过渡区做了圆弧过渡处理，避免直角应力集中导致的架体断裂问题，架体的固定夹持端做了内凹的防滑齿面，和螺杆端的活动压头配合，锁紧后可以避免工件滑脱；进给螺杆采用了梯形螺纹传动，相比普通三角螺纹，梯形螺纹的牙根强度更高，耐磨性能更好，反复锁紧松开的作业场景下使用寿命更长，螺杆末端的压头做了万向转动的小间隙配合，压合工件时可以自动贴合工件表面，不会因为压头和工件表面不平行出现压痕或者夹持偏移的问题，螺杆的尾端做了穿杆孔，可以配套加力杆，在需要更大夹紧力的场景下，不需要额外更换夹具，只要插入加力杆就能增大锁紧扭矩，获得足够的夹持力。

设计思路上，这套结构没有追求过大的夹持行程，而是把架体的开口深度和夹持行程做了平衡，常规小型作业场景下，50-120mm的夹持行程已经可以覆盖绝大多数薄型工件、小型结构件的夹持需求，架体的开口深度控制在80mm左右，既不会因为开口过深导致架体受力时形变量过大，也能满足距离工件边缘有一定距离的夹持点位需求；所有部件的配合公差都按中等精度的机加工要求做了预留，螺杆和架体的螺纹配合间隙控制在0.1-0.2mm之间，既保证螺杆转动顺畅，不会出现卡滞，也不会因为间隙过大导致夹持时出现晃动偏移；压头和螺杆的连接位置做了防脱结构，避免螺杆完全退出时压头脱落丢失，这个细节在实际车间作业场景下非常实用，很多传统C型夹经常出现压头丢失的问题，就是因为没有做防脱限位。

从外形尺寸和安装边界来看，整套夹具闭合状态下的整体长度控制在180mm左右，架体的最大宽度35mm，厚度12mm，整体重量控制在300g以内，单手握持就可以完成位置调整和锁紧操作，不需要占用太大的工具收纳空间；架体的固定端背面做了平面处理，如果需要把夹具临时固定在工作台侧面做拓展夹持，这个平面可以和磁吸座、螺栓压块配合，快速把C型夹转换成固定夹持座使用，拓展了使用场景。在受力校核层面，架体的C形结构按最大1500N的夹紧力做了静力学仿真验证，最大应力出现在架体的弯折过渡区，数值远低于常用45号钢的屈服强度，正常使用场景下不会出现塑性变形；螺杆的螺纹强度按2000N的轴向载荷做了校核，螺纹牙的剪切强度和弯曲强度都留有足够的安全余量，即使使用加力杆锁紧，也不会出现螺纹滑牙、螺杆弯曲的问题。

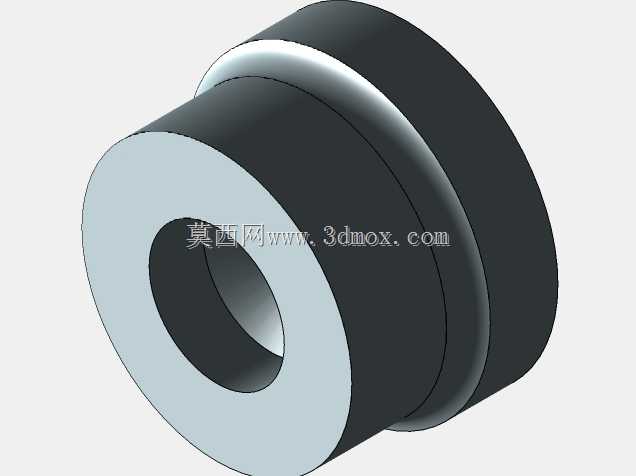

实际使用过程中，这类C型夹的活动压头可以根据夹持工件的材质做替换，比如夹持软质铝材、塑料件的时候，可以换成橡胶包覆的压头，避免夹伤工件表面；夹持表面粗糙的铸件、焊接件的时候，可以换成带尖齿的金属压头，增大摩擦力避免夹持打滑。和市面上常见的冲压钢板C型夹相比，这套结构的架体刚性更好，夹持时的架体张开形变量更小，锁紧后的夹持稳定性更高，不会出现冲压夹那种锁紧后架体变形导致夹持力不足的问题；和重型锻造C型夹相比，这套结构的重量更轻，便携性更好，日常维护只需要定期在螺纹位置涂抹少量润滑脂，就能保证螺杆转动顺畅，不需要复杂的保养流程，非常适合一线作业人员作为随身工装使用，也可以作为自动化设备上的临时压紧机构，在小型装配工位、检测工位上做工件的快速压紧定位，不需要复杂的气动、液压回路，纯机械结构的可靠性更高，在没有气源、电源的野外作业、现场维修场景下也能正常使用。
