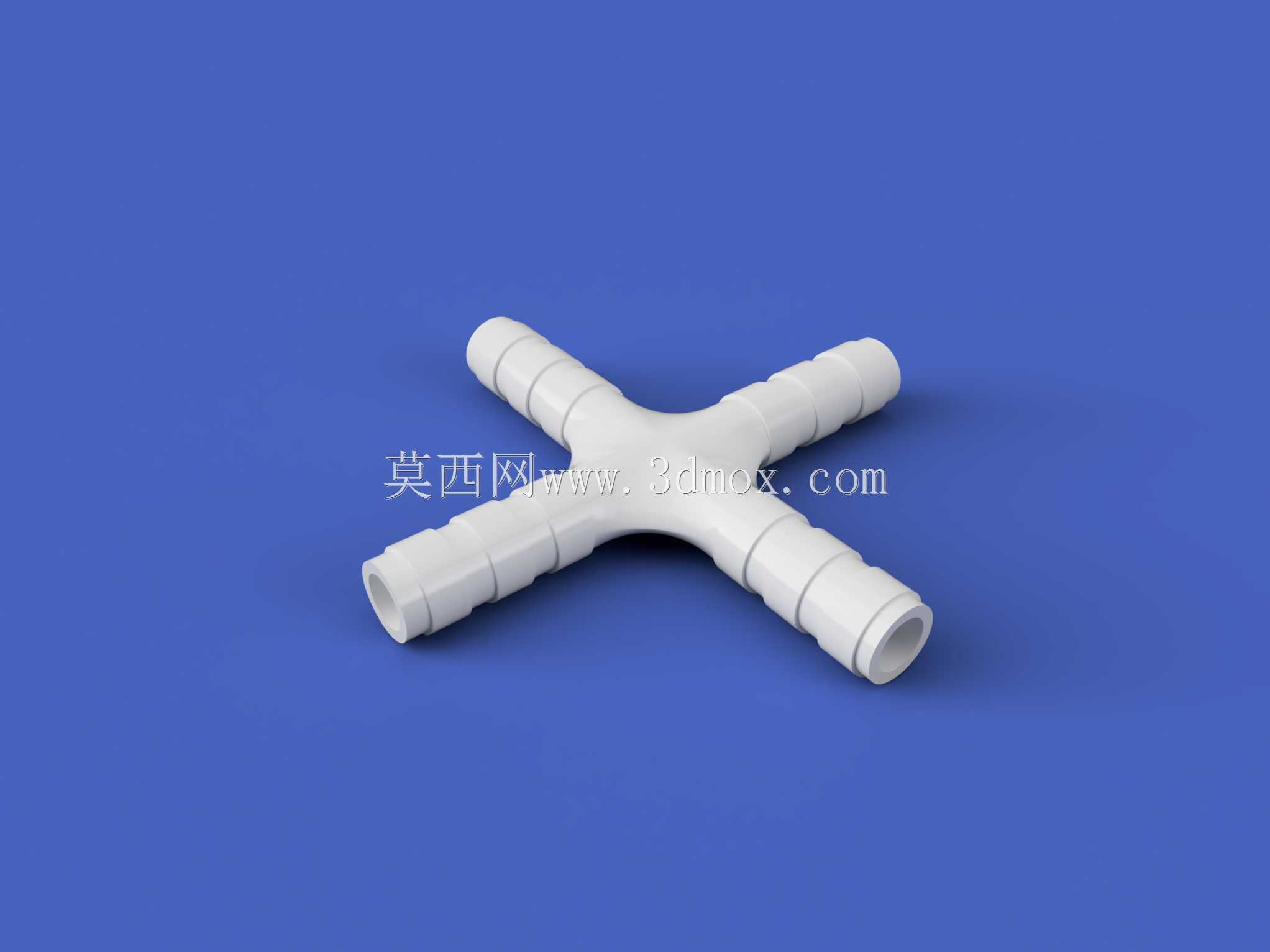

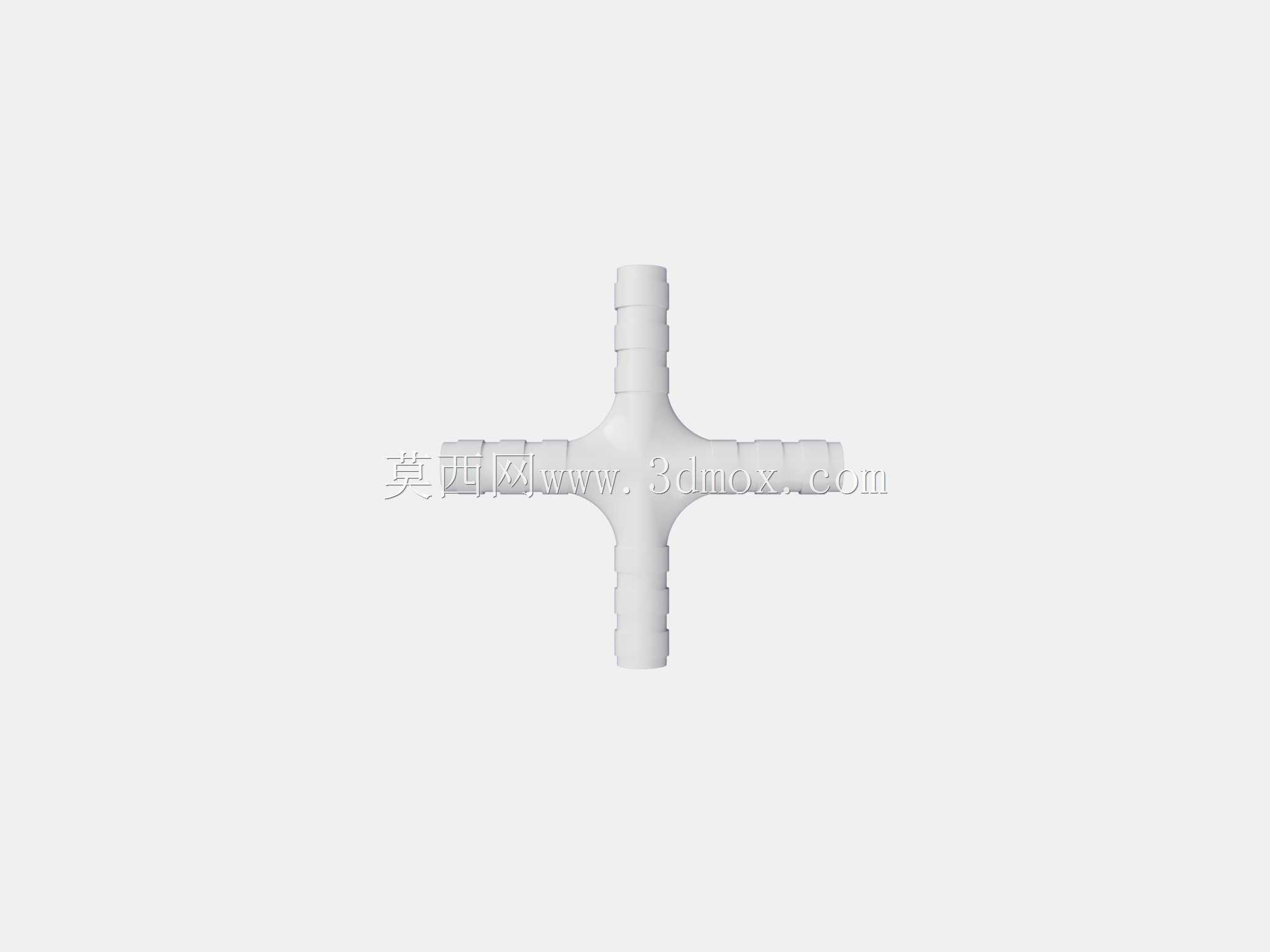

直径5mm等径十字型四通塑料软管接头

　　这款十字型四通接头主要面向小通径软管路的分流汇流需求设计，适配外径5mm的柔性管路，在医疗设备的气路、液路布设，小型实验装置的流体管路搭建，民用净水设备的支路分流，以及小型气动控制回路的管路扩展场景中都能见到这类接头的应用。不同于硬管接头需要螺纹紧固或者焊接的连接方式，这款接头采用宝塔式插接结构，四个连接端都设计有多道环形倒刺结构，当柔性软管套接在接头上时，倒刺会嵌入软管内壁，配合管箍紧固或者软管自身的弹性抱紧力，就能实现可靠的密封与防脱效果，不需要额外加工管端螺纹，安装操作十分便捷，适合现场快速布管的作业场景。

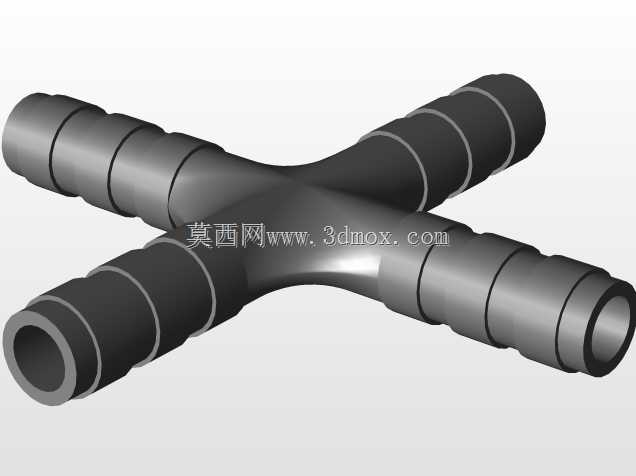

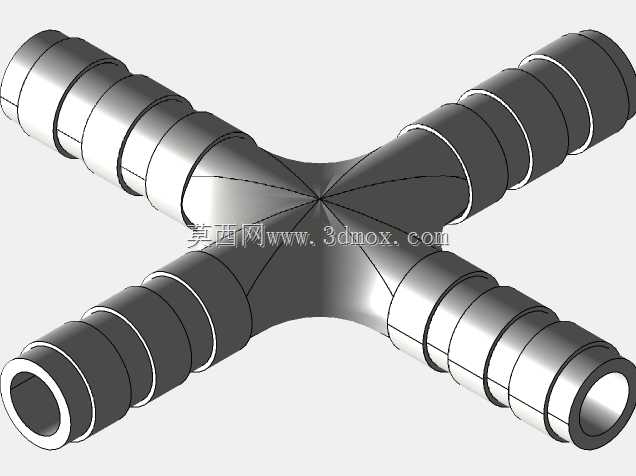

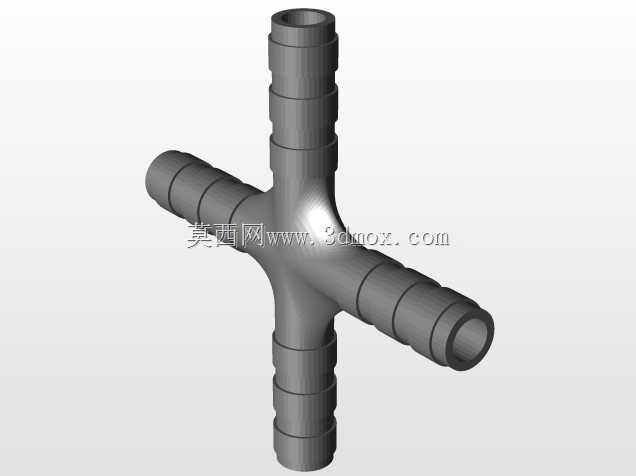

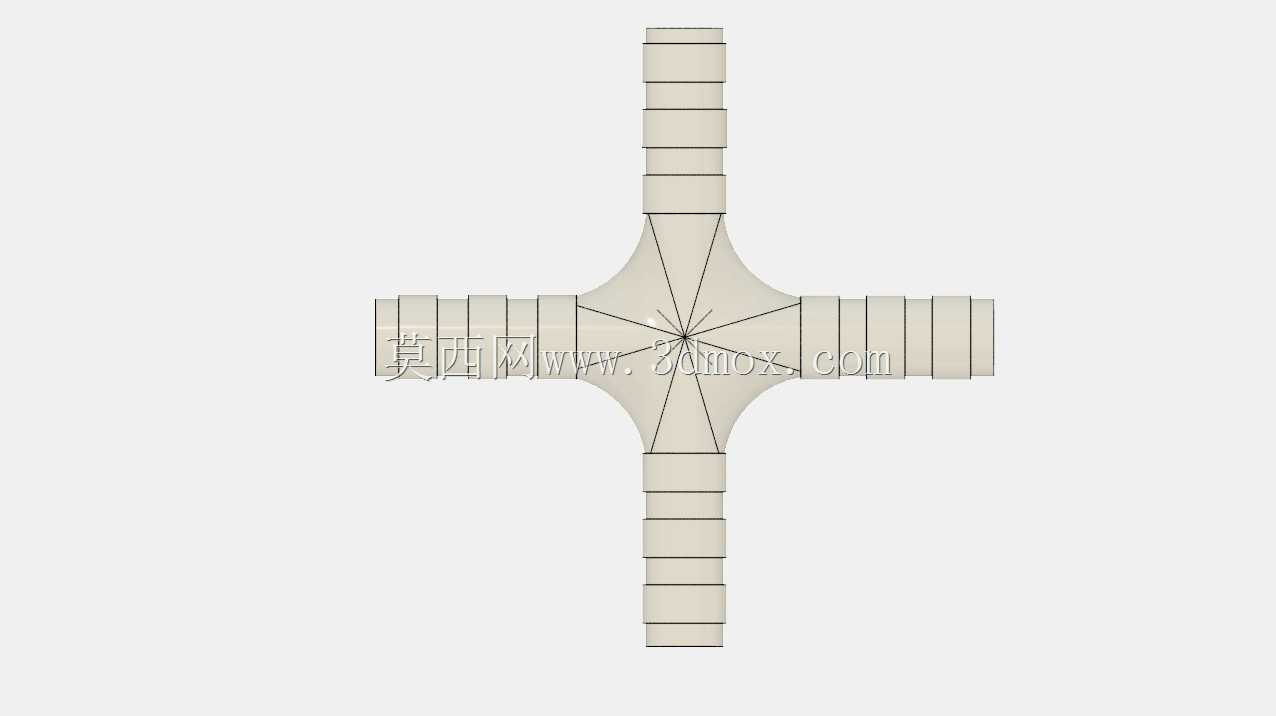

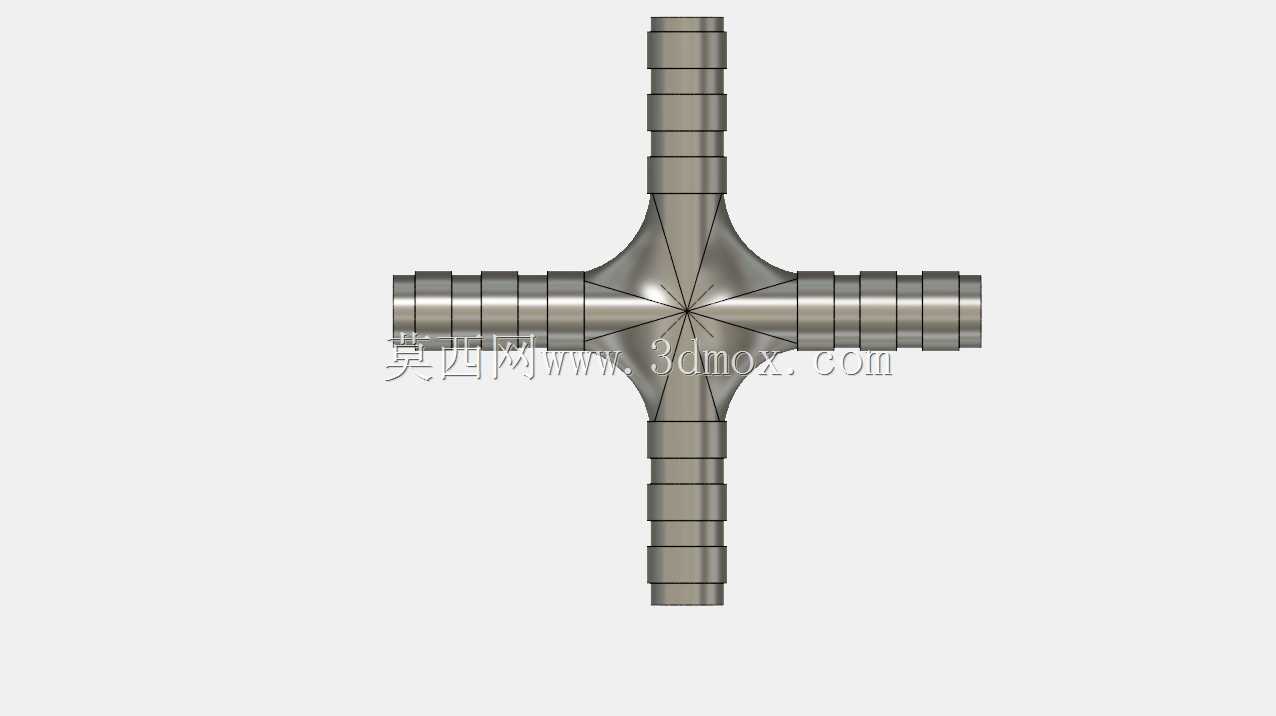

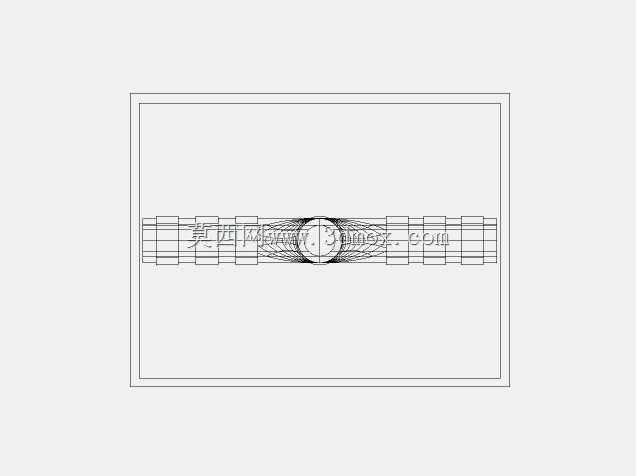

　　从结构设计来看，四个接口沿十字方向呈90度均匀分布，中心交汇腔体做了圆弧过渡处理，没有直角死角，一方面可以降低流体在交汇处的阻力，减少流道压损，避免流体在拐角处形成湍流造成的管路抖动，另一方面也能减少介质残留，在输送洁净流体或者需要定期冲洗管路的场景下，更容易排空内部残留介质，降低不同批次介质交叉污染的风险。接头整体采用对称式结构设计，四个连接端的尺寸完全一致，不存在进出口方向的区分，现场安装时不需要辨别流向，任意接口都可以作为进液或者出液端使用，大幅降低了现场安装的出错概率，也减少了备件的储备种类，不需要区分不同方向的接头型号。外形尺寸方面，接头整体的外接圆直径控制在合理范围，四个插接端的有效插接长度经过优化，既保证了足够的接触面积提供足够的抱紧力，又不会因为插接段过长造成管路弯折死折，中心交汇段的壁厚经过强度校核，在常规的低压流体输送工况下，能够承受管路内部的工作压力，不会出现开裂或者变形的问题。安装边界上，这类接头安装时需要预留足够的操作空间，四个方向的管路都需要留有直线段长度，避免管路在接头根部出现过度弯折，影响管路通径或者造成接头受力过大出现断裂。

　　在医疗设备应用场景中，这类接头常用来连接监护设备的气路、小型分析仪的试剂管路，因为接触的介质多为气体或者医用试剂，接头的内壁光滑度有较高要求，建模时特意将内壁的粗糙度控制在较低水平，避免杂质附着在管壁上影响检测精度。在小型民用净水设备中，这类接头可以实现单路进水拆分三路出水，或者多路回水汇流到单路排出，不需要额外增加多个三通接头拼接，减少了管路的连接点数量，也就降低了管路泄漏的风险点。设计过程中还考虑了接头与软管的匹配性，宝塔段的外径尺寸略大于适配软管的内径，这样当软管套接后，软管自身的弹性变形会产生均匀的抱紧力，配合倒刺结构，即使在管路存在一定晃动的工况下，也不会出现接头松脱的问题。

　　另外接头的外表面没有尖锐棱角，所有边缘都做了圆角处理，安装操作时不会划伤操作人员的手部，也不会刮破相邻的软管外壁。在气动回路的应用中，这类接头适合工作压力不高的控制气路，用来扩展气路支路，连接多个小型气动元件，因为结构对称，各个支路的压力损失基本一致，能够保证各个支路的气压稳定性，避免因为接头结构不对称造成的支路压力差，影响气动元件的动作一致性。建模时对各个倒刺的角度、高度都做了优化，倒刺的倾斜方向朝向接头中心，这样在软管套接时不会产生过大的插入阻力，而当软管受到向外的拉力时，倒刺会牢牢卡住软管内壁，拉力越大卡紧力越强，实现可靠的防脱效果。中心交汇腔体的通径与各个接口的通径保持一致，没有出现通径缩口的问题，保证流体能够顺畅通过，不会因为通径变化造成流量损失。这类接头因为采用塑料材质注塑成型，建模时还考虑了注塑工艺的脱模需求，所有结构都设计了合理的脱模斜度，没有倒扣结构，不需要复杂的抽芯机构就能实现批量生产，能够有效降低制造成本，适合大批量应用在民用设备、通用小型流体设备中。
