1000千伏油浸式电力变压器结构三维模型

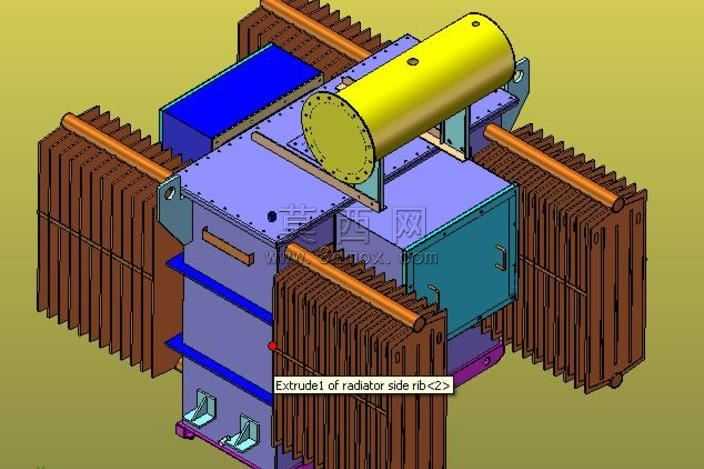

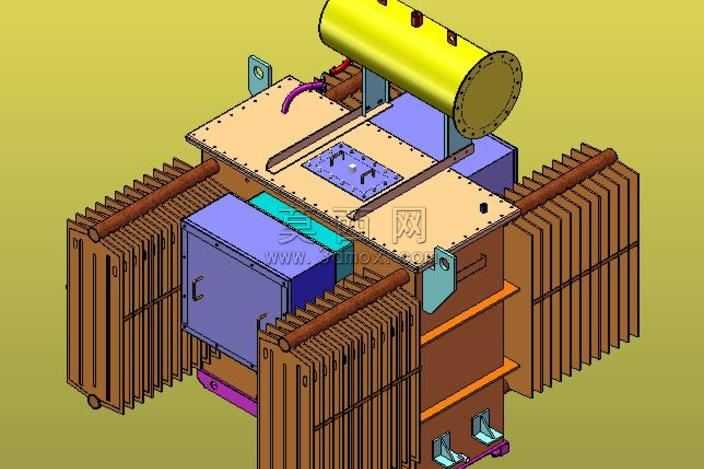

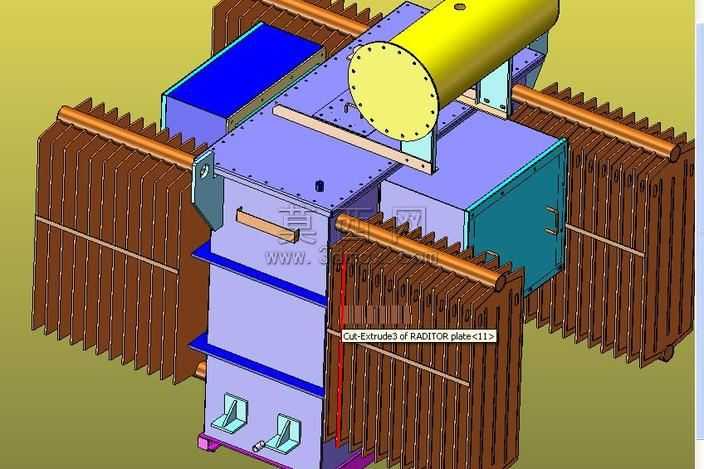

本模型为1000千伏高压油浸式电力变压器的完整三维结构模型，采用SolidWorks软件进行全参数化建模，整体建模过程严格遵循油浸式电力变压器的实际生产设计规范，完整还原了该类高压变电设备的全部核心结构部件。模型整体采用等比例还原设计，首先完成了变压器核心的器身部分建模，包含叠片式铁芯结构、高低压绕组线圈组件，绕组部分区分了高压侧与低压侧的排布结构，还原了绕组的绝缘层、支撑固定结构的细节特征。其次完成了油箱主体结构的建模，箱壁采用钢板拼接式结构设计，准确还原了箱沿的密封连接结构、箱盖的开孔布局，箱盖上预留了高低压套管安装位、分接开关安装位等接口结构。模型完整还原了片式散热器组结构，散热器沿油箱两侧对称排布，准确呈现了散热片的层叠结构、与油箱的连接管路结构，还原了散热器的支撑固定支架细节。顶部的储油柜（油枕）采用卧式圆筒结构建模，还原了储油柜与油箱的连接管路、端部法兰结构、顶部的附件安装位细节。此外模型还包含了油箱侧壁的分接开关操作机构、底部的滚轮移动结构、吊攀结构、接地端子等附属部件的建模，各部件之间的装配关系完全匹配实际产品的装配逻辑，不存在干涉错位问题。材质渲染方面，针对不同部件匹配了对应材质属性，油箱及金属结构件采用哑光钢材材质，散热片做了氧化深色金属质感处理，储油柜采用浅黄色工业油漆质感，绕组部分还原了绝缘纸的哑光质感，密封件采用橡胶材质表现，整体渲染效果贴近真实工业设备的视觉质感。设计思路上以结构完整性为核心，优先保障核心功能部件的结构还原度，兼顾细节附属部件的表现，可用于高压变电设备的结构教学、产品展示、装配模拟等场景，能够清晰展现油浸式变压器的内部构造与外部布局逻辑，帮助观者直观理解该类大型电力设备的组成结构与工作对应的结构基础。
