PROTEC课程练习用机械支撑类零件结构

　　这类支撑类零件常出现在中小型自动化输送线、工装夹具定位模组以及教学实训台的搭建场景中，作为轴系部件的承载基座使用，核心作用是为回转类零件提供稳定的安装基准，抵消轴运转过程中产生的径向与轴向载荷，避免轴系出现挠度变形影响传动精度。从结构设计逻辑来看，零件主体采用一体化铸造成型后做机加工的工艺路线，底座部分设置了四个沉头安装孔，孔位分布遵循对称受力原则，安装时可通过内六角螺栓将整个零件固定在设备的型材安装面或者钢板工作台面上，沉孔结构能够保证螺栓头完全埋入零件表面，不会突出干涉周边其他部件的安装空间，底座的底面做了全平面铣平处理，平面度控制在0.02mm以内，保证安装后不会出现翘曲虚位。

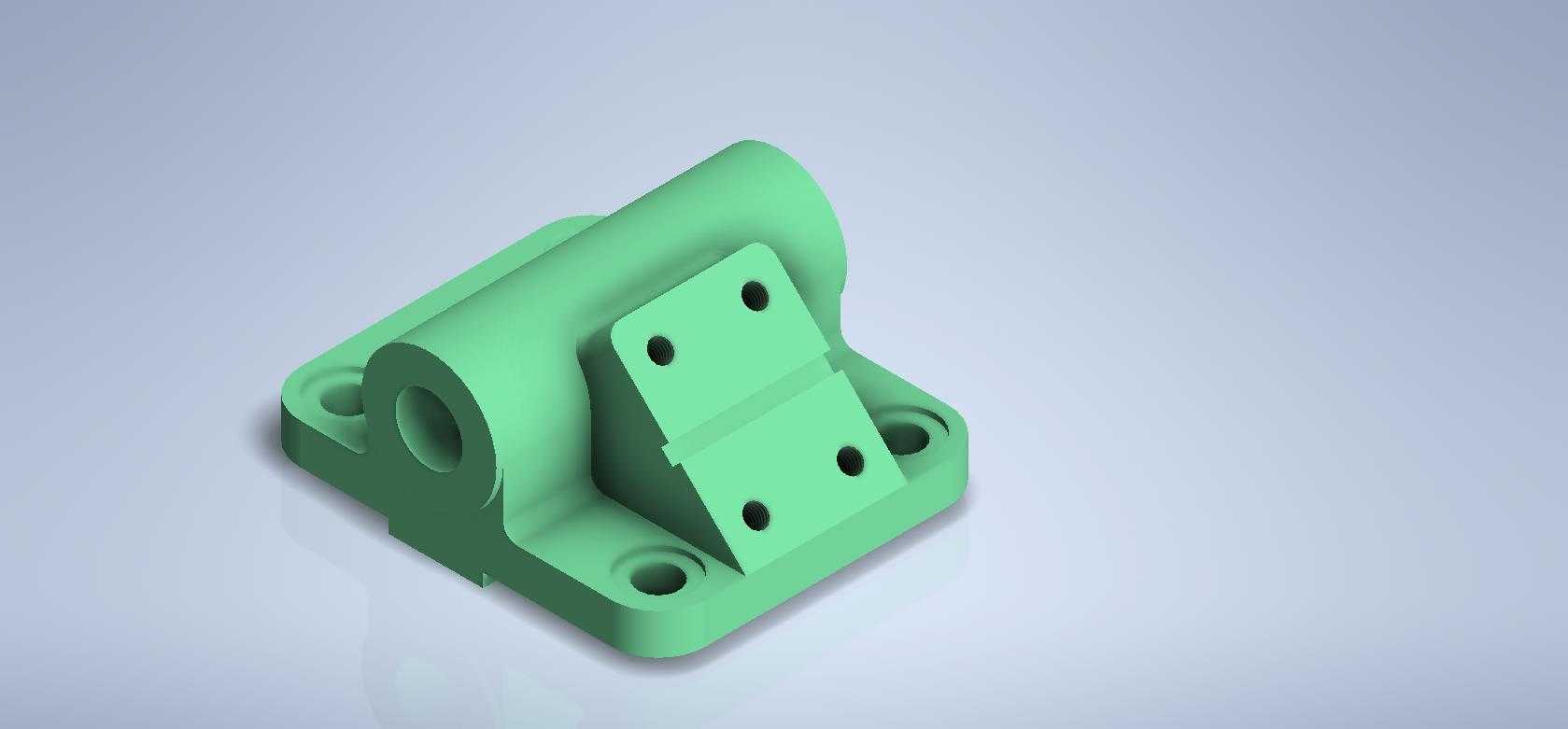

　　零件左侧的筒状结构是轴承安装位，内孔按照标准轴承的外径公差做H7级精度加工，孔壁预留了润滑脂的存储微槽，装配时可以在槽内填入少量润滑脂，降低轴承外圈与安装孔的摩擦损耗，筒状结构的外侧做了加强筋过渡，和底座连接的位置采用大圆角过渡，避免应力集中导致的零件断裂，在承受偏载载荷的时候，加强筋能够将受力均匀分散到底座的整个安装面上，不会出现局部应力过大的问题。右侧的平板安装面是功能拓展位，上面设置了四个均匀分布的螺纹孔，可以用来安装传感器支架、行程挡块或者其他附属功能部件，平板面和轴承安装孔的中心轴线做了垂直度公差约束，保证安装在平板上的部件和轴系的相对位置精度满足设计要求，平板和主体连接的位置同样做了斜向加强结构，避免拓展部件安装后出现受力下垂的问题。

　　在实际建模练习过程中，这类零件非常适合用来练习特征建模的逻辑顺序，首先需要绘制底座的草图轮廓，拉伸生成底座基体后，再通过拉伸凸台生成左侧的轴承筒结构，之后绘制右侧平板的草图做二次拉伸，再对各个连接位置做圆角处理，最后通过异形孔向导生成各个安装孔和沉孔，建模过程中需要注意各个特征之间的父子关系，避免后续修改参数的时候出现特征报错。从安装边界来看，零件整体的长宽高尺寸适配常规的40系列铝型材安装间距，四个安装孔的中心距刚好和铝型材的槽道间距匹配，不需要额外做转接板就可以直接安装，轴承内孔适配常用的微型深沟球轴承，可以承接直径10-15mm的光轴或者传动轴，在小型传送机构、实验测试设备中应用十分广泛。

　　这类支撑零件和常规的标准轴承座不同，它集成了拓展安装平面，不需要额外焊接支架就可以直接安装附属检测元件，能够减少设备的整体装配零件数量，降低装配累积误差，在教学场景中，这类零件也常作为测绘练习的素材，让学员理解机械零件从功能需求到结构落地的设计逻辑，掌握公差配合、工艺性设计在实际零件中的应用方式，避免出现只懂建模命令不懂实际工程需求的问题。在实际选型使用的时候，需要注意核对轴承安装孔的尺寸和所用轴系的匹配度，同时确认安装孔位和设备安装面的孔位是否对齐，若存在小幅偏差，可以通过底座上的沉孔间隙做微调，保证轴系的同轴度符合传动要求，零件的材质通常选用铸铁或者6061铝合金，铸铁版本的减震性能更好，适合有一定冲击载荷的场景，铝合金版本重量更轻，适合对设备重量有要求的移动类实训设备场景。
