带槽孔支撑座PROTEC课堂练习建模作品

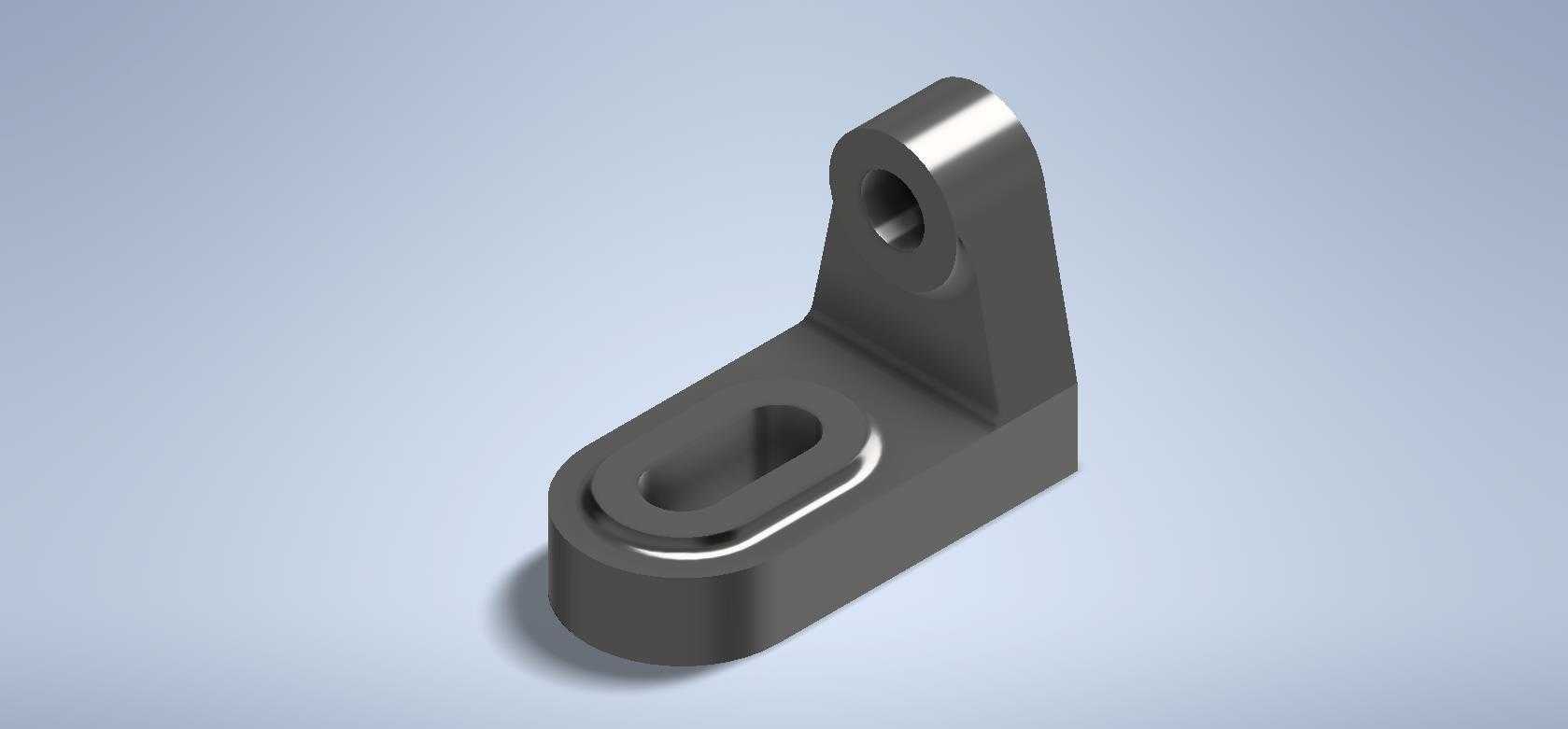

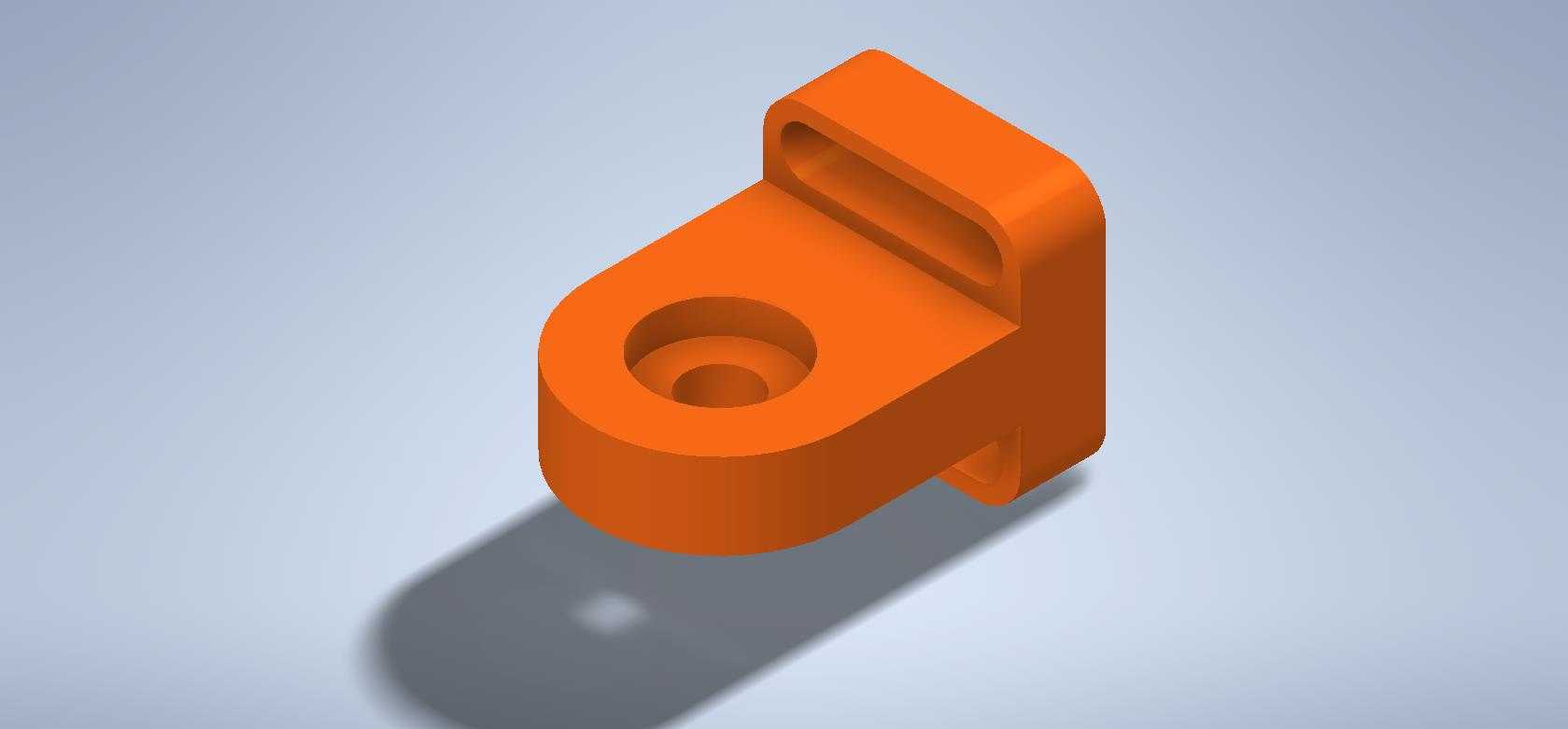

　　这款带槽孔的支撑构件，是机械结构中常见的定位支撑类零件，广泛应用在小型自动化设备的工位定位、工装夹具的辅助支撑、教学实验台的组件搭建场景中，承担着承载侧向载荷、为轴类或杆类零件提供安装定位基准的作用。从结构设计来看，零件主体分为两个功能区段，下部的圆柱段设置有同轴阶梯内孔，大直径内孔用于容纳待支撑的轴件端部，小直径内孔可穿装锁紧螺钉或定位销，实现轴件与支撑座的径向定位，避免工作过程中轴件出现窜动；上部的立板段与圆柱段为一体化结构，立板上开设的通槽为安装调节槽，可在装配时根据实际安装位置调整支撑座的固定位置，补偿安装面的加工误差，降低装配时的对位精度要求，这类槽孔设计在小批量设备组装、教学实训设备搭建中十分常见，能够大幅降低装配调试的难度。

　　设计过程中首先要明确零件的受力边界，这类支撑座通常承受的是垂直于圆柱段轴线的径向载荷，以及立板安装面传递的剪切力，因此圆柱段与立板的衔接位置做了圆弧过渡处理，避免直角衔接带来的应力集中问题，防止设备长期运行过程中衔接位置出现疲劳断裂。从安装边界来看，圆柱段的外圆直径决定了支撑座的最小安装开孔尺寸，立板的厚度与槽孔的长度、宽度共同决定了安装螺栓的可选规格与调节行程，建模时需要优先保证内孔与立板安装面的垂直度公差，否则装配后会出现轴件偏斜、支撑受力不均的问题。

　　在实际设备应用中，这类支撑座常搭配可调轴颈、导向块、轴承盖等配套零件使用，组成完整的轴系支撑单元，比如在小型输送线的从动辊支撑、教学用分拣机构的转轴定位、手动工装的旋转轴固定场景中，都能看到这类结构的身影。相较于一体式固定支撑座，带槽孔的可调式结构不需要在安装板上加工高精度的定位销孔，仅需加工对应规格的螺栓过孔即可完成装配，对于实训教学场景来说，这类零件能够让学员快速理解支撑定位的设计逻辑，掌握安装公差配合、应力集中规避、功能结构拆分的设计思路，建模过程中需要重点关注圆柱段与立板的布尔运算衔接处的曲面连续性，避免出现建模破面，同时要保证内孔的同轴度、槽孔的对称度等形位公差符合实际加工要求，确保模型能够直接对接后续的加工工艺编制，不需要二次调整结构。

　　从结构工艺性来看，零件的所有外棱角都做了小倒角处理，既能够去除加工后的毛刺，避免装配时划伤操作人员，也能够在注塑或铣削加工时减少刀具的磨损，提升加工效率。立板背面与圆柱段的衔接位置设置了微小的拔模斜度，如果采用注塑工艺生产，能够顺利脱模，如果采用铝件铣削加工，也能够减少刀具的空行程，提升加工效率。这类零件虽然结构简单，但是涵盖了机械结构设计中最基础的支撑定位、公差配合、工艺性优化等知识点，是机械建模入门阶段非常典型的练习案例，能够帮助初学者建立从功能需求到结构设计、再到工艺落地的完整设计思维，避免出现只关注外形而忽略实际安装、加工可行性的问题。
