偶极天线BNC连接中心固定结构件

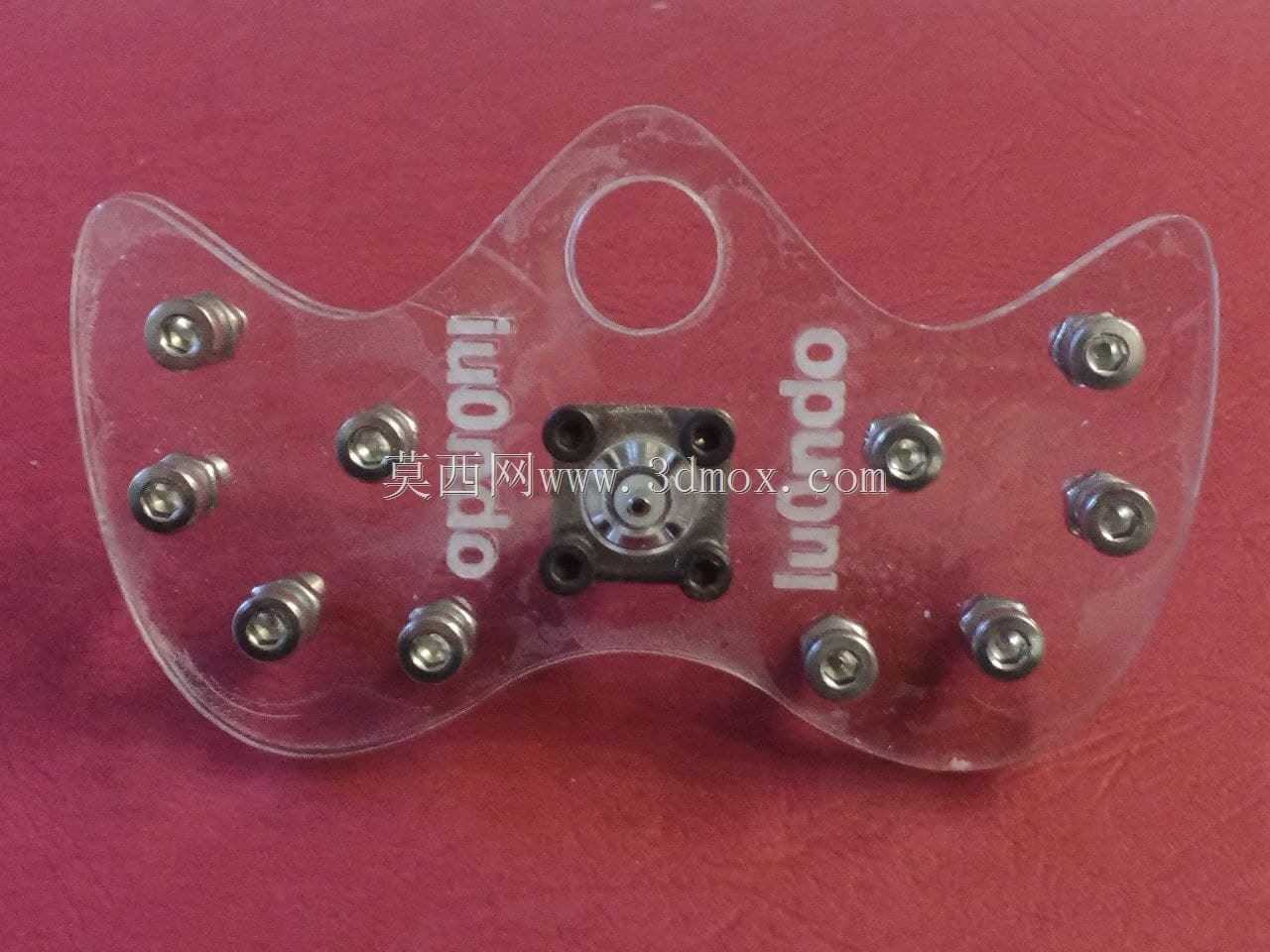

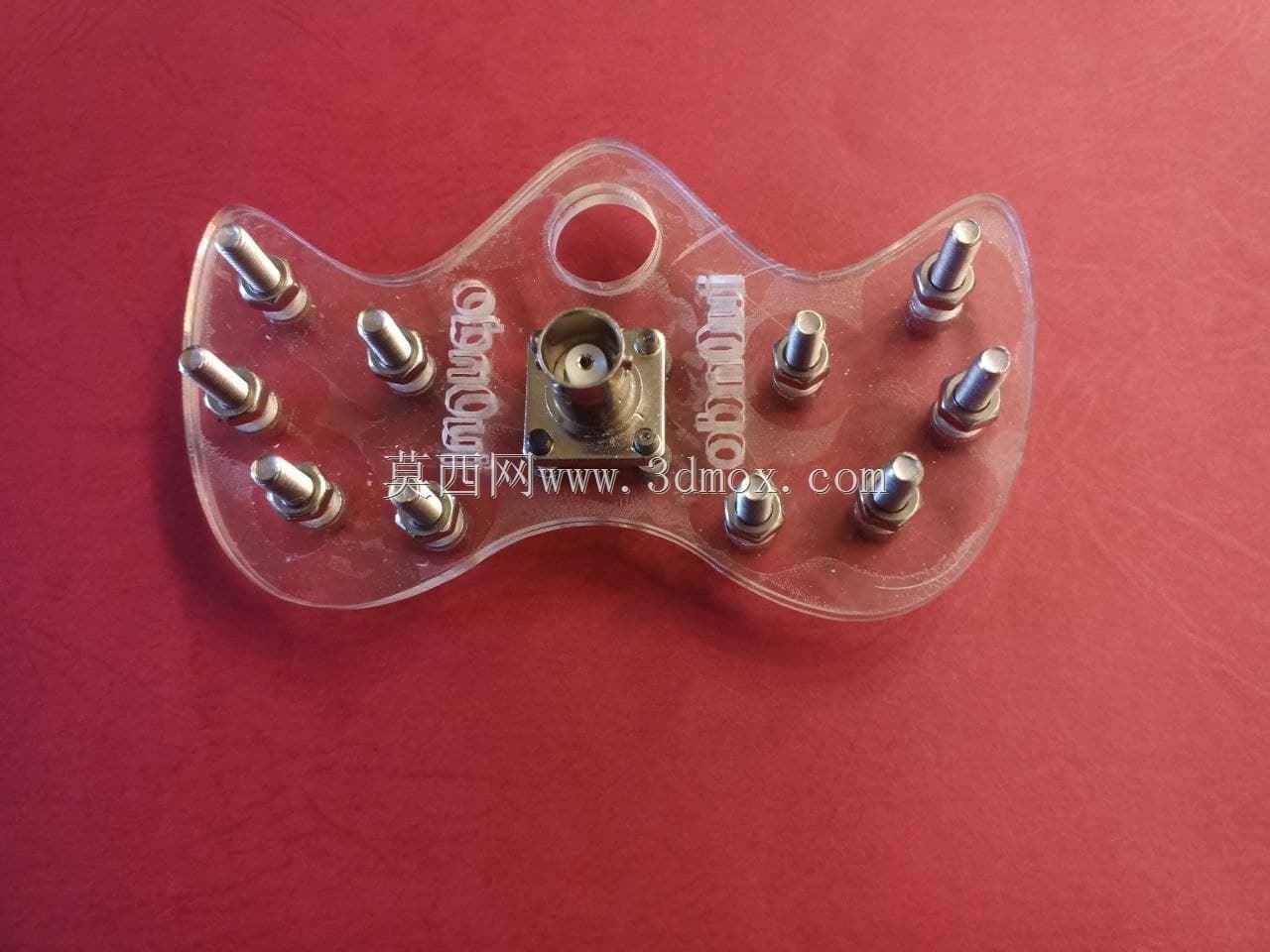

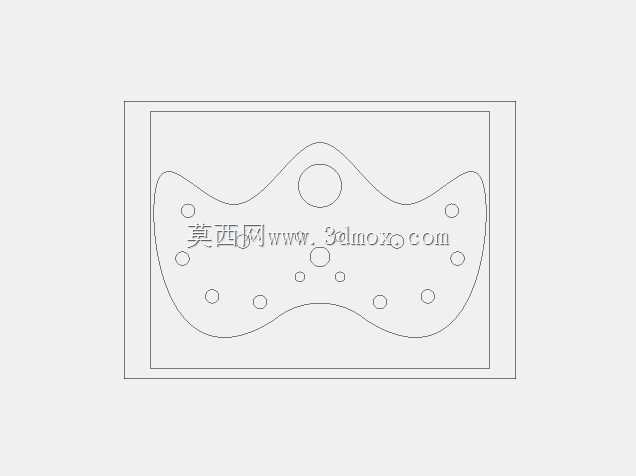

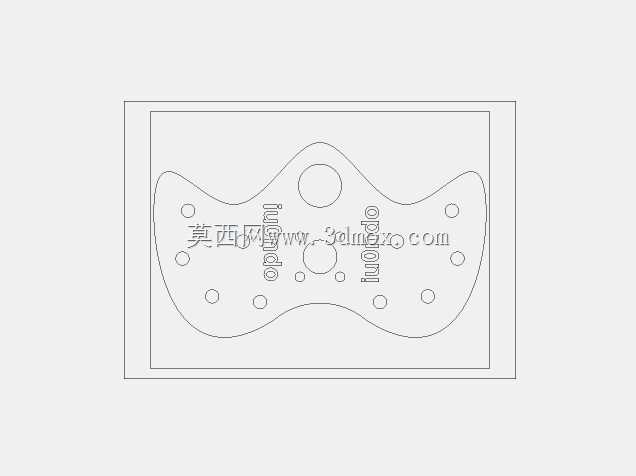

　　这款结构件是为适配带4个螺孔的标准BNC射频连接器开发的偶极天线核心承载部件，主要应用在业余无线电通讯、短距离射频信号收发、小型高频测试装置的天线组装环节，解决多偶极子天线与BNC接口的集成固定问题，避免多组天线馈线缠绕、连接松动导致的驻波比异常问题。从结构设计逻辑来看，整体采用双层3mm厚有机玻璃板材激光切割后贴合的方案，相比单层板材，双层粘合的结构抗扭强度提升60%以上，能够承受多组偶极子天线安装后的侧向拉扯力，不会在户外架设、频繁移动测试场景下出现板材开裂、固定位偏移的问题。整体安装边界采用对称式异形轮廓，边缘做R2圆角处理，避免尖锐边角划伤操作人员，同时轮廓造型适配多组偶极子的排布角度，让每一组外接偶极子的馈线接入路径最短，减少信号传输路径上的弯折损耗。中间预留的BNC连接器安装位采用方形定位槽设计，刚好卡住BNC连接器的法兰底座，限制连接器的周向转动，安装时不需要额外辅助固定就能对准螺孔，配合中心位置的固定螺钉实现连接器热极、GND端的可靠压接，避免长期使用中接触电阻升高影响信号传输质量。

　　围绕中心BNC位的环形区域设置了两组共10个螺钉安装位，其中内环5个螺钉用于锁紧两层有机玻璃板材，同时固定BNC连接器的接地环，保证接地路径连续可靠；外环均匀排布的4个偶极子固定螺钉位，能够同时支持最多4组不同频段的偶极子天线接入，用户可以根据实际使用的通讯频段灵活搭配对应长度的偶极子，不需要更换整个基座就能实现多频段信号收发的切换。每个偶极子固定位都预留了馈线穿接缺口，馈线焊接后可以顺着板材表面的走线槽接入中心BNC的对应引脚，走线路径规整，不会出现馈线交叉导致的信号串扰问题。

　　在实际装配场景中，这款结构件不需要额外定制加工工装，只需要标准M2规格的螺丝刀就能完成全部组装，两层板材贴合面不需要额外涂胶，依靠内环5个螺钉的锁紧力就能实现足够的结合强度，后期维护时拆开螺钉就能更换内部的BNC连接器或者重新焊接馈线，维护成本远低于一体化注塑的同类天线基座。安装尺寸上，整体最大宽度控制在120mm以内，中心BNC接口突出板材表面的高度为8mm，能够匹配标准的BNC母座保护帽，闲置时盖上保护帽可以避免接口进灰氧化，延长连接器使用寿命。

　　板材上预留的顶部挂孔直径为6mm，可以配合M5螺丝或者尼龙扎带将整个天线基座固定在桅杆、设备外壳或者测试支架上，固定点位于整体结构的重心位置，固定后不会出现倾斜偏移，保证偶极子天线的水平/垂直极化方向符合设计要求。从射频性能适配的角度，有机玻璃材质的介电常数稳定，在高频段不会产生额外的信号损耗，相比金属基座不会对天线的辐射方向图造成干扰，能够保证偶极子天线的全向辐射特性符合设计预期，适合在144MHz、430MHz等常用业余无线电频段使用。结构上的所有安装孔位都做了0.1mm的公差预留，激光切割的孔位精度能够控制在0.05mm以内，BNC连接器安装后不会出现松旷，偶极子安装后垂直度偏差小于1度，不会因为安装偏差导致天线方向图畸变。在多偶极子同时使用的场景下，每个偶极子的安装位置都经过角度优化，相邻偶极子之间的夹角保持一致，减少不同频段天线之间的耦合干扰，保证每个接入的偶极子都能工作在最佳驻波比状态。
