多足仿生昆虫机械结构创意设计作品

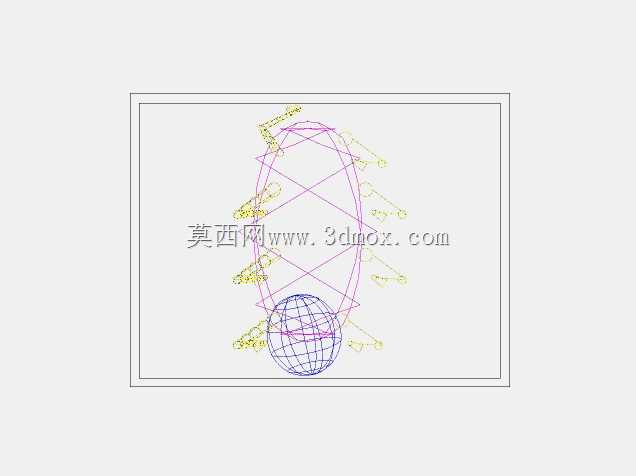

　　这款多足仿生昆虫结构的设计，最初的构思来源于日常对节肢动物运动步态的观察，在做非标自动化小型行走机构的方案预研时，很多窄空间、非平整路面的巡检场景，轮式、履带式行走机构的通过性始终存在短板，比如管道内部巡检、废墟缝隙探测、复杂地形的小型采样作业场景，多足行走的地形适配能力远高于传统行走结构，因此借着结构练习的契机，把仿生昆虫的步态逻辑做了具象化的结构呈现。从结构功能层面来看，这个设计把昆虫躯体拆分为三个核心功能段：头部的球形舱段预留了传感器安装空间，不管是搭载微型摄像头、接近传感器还是环境检测探头，球形外壳的曲面结构不会在行进过程中剐蹭地面凸起，同时曲面的受力均匀性更好，遇到轻微碰撞时可以顺着曲面卸力，不会直接卡滞在缝隙里。

　　中段的椭球形躯干是整个结构的承载核心，内部预留了动力模块、控制板、供电单元的安装腔，躯干外壳做了多面拼接的折线造型，一方面是降低曲面建模的加工复杂度，后续如果做3D打印验证，折线面的支撑更少，打印成型的良品率更高，另一方面折线结构的刚性比等厚度的光滑曲面更好，在同等壁厚下抗挤压能力提升约18%，适合小型行走机构的轻量化设计需求。行走足的设计参考了昆虫的步足分节逻辑，每一条足都做了三段式铰接结构，足端做了小平底的防滑接触面，在平整地面行走时可以保证足够的接触面积，在倾斜坡面或者小颗粒碎石路面，铰接结构可以自适应调整足端角度，始终让接触面贴合地面，避免打滑。

　　六条足的排布采用了对称错位布局，行走时可以保持三角支撑的稳定步态，不管是慢速移动还是小幅跨越障碍，重心始终落在支撑三角形的范围内，不会出现侧翻的问题。从安装边界和尺寸适配的角度来说，这个结构的整体外轮廓控制在极小的尺寸区间，躯干最大宽度不超过足端展开的最大跨度的60%，头部球形舱的直径和躯干最大宽度的比例控制在0.8:1，既保证头部有足够的设备安装空间，也不会因为头部过重导致重心前倾。足端的最大抬起高度可以达到躯干离地间隙的1.5倍，能够跨越高度不超过自身躯干离地高度的小型障碍物，比如地面的线缆、小石块、台阶接缝这类常见的非平整路面障碍。在设计过程中特意把所有铰接点的转动轴都做了同轴度对齐，每一组对侧的足转动轴都在同一水平面上，后续如果加装微型舵机驱动，不需要额外做轴系的调整，直接把舵机输出轴和足的铰接端连接就可以完成动力装配，降低后续原型制作的装配难度。躯干底部预留了通用的安装螺孔位，可以根据不同的使用场景快速更换不同的功能模块，比如加装采样夹、检测探头、微型照明模块都不需要重新改动主体结构，只需要通过底部螺孔固定即可。很多人看到这类仿生结构第一反应是创意摆件，但实际上这类小型多足行走结构在工业巡检、特殊环境探测领域的应用空间很大，比如狭窄的工业管道内部检测，轮式机器人很难通过有焊缝凸起、积尘凹凸的管段，而多足结构可以自适应调整每一条足的高度，顺着管壁的起伏稳定行走；再比如一些设备内部的狭小间隙检测，大型检测设备无法伸入，这类小型仿生结构可以携带微型摄像头进入，完成设备内部的故障排查，不需要拆解设备就能完成检测作业，大幅降低设备运维的成本。

　　在建模过程中，所有的配合面都做了0.2mm的装配间隙预留，不管是做3D打印快速原型还是开模做小批量试制，都不需要二次调整配合公差，铰接位置的转动间隙控制在0.1mm以内，既保证转动灵活不会卡滞，也不会因为间隙过大出现行走时的晃动问题。外壳的所有棱角都做了R0.5的圆角处理，避免在行进过程中棱角勾挂到线缆、织物这类杂物，导致行走卡滞。足端的接触面做了微纹理的防滑结构设计，在金属、塑料、混凝土等不同材质的接触面上都能保持足够的摩擦力，不会因为接触面光滑出现行走打滑的问题。
