课堂实操型皮带张紧调节机构装配结构

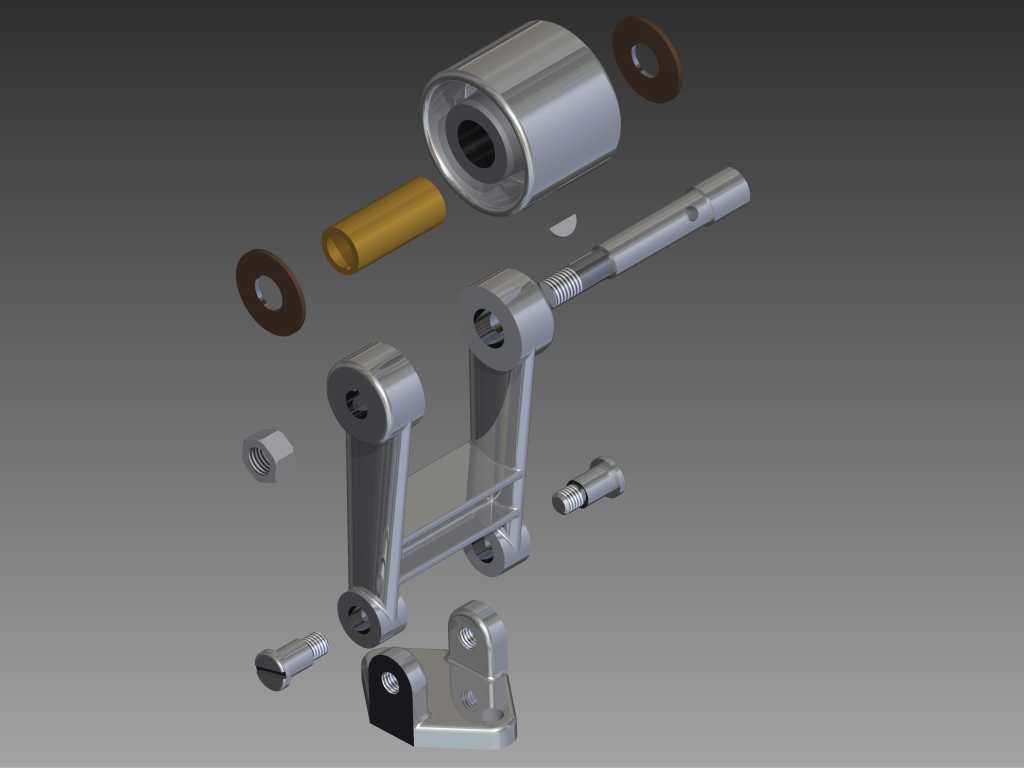

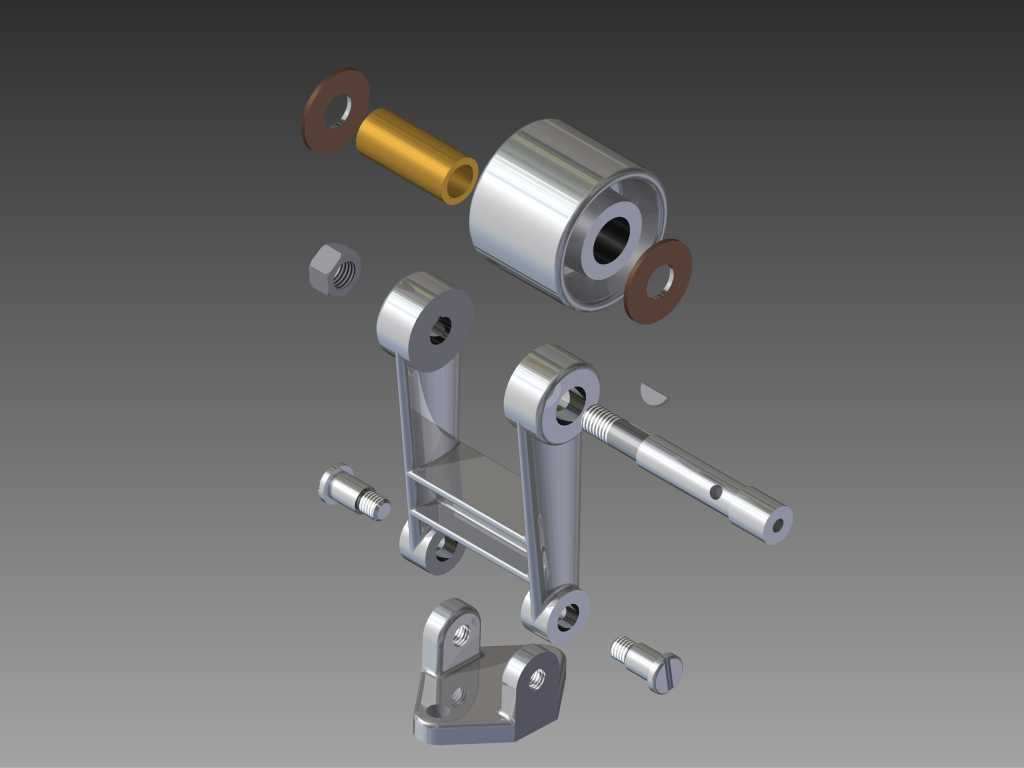

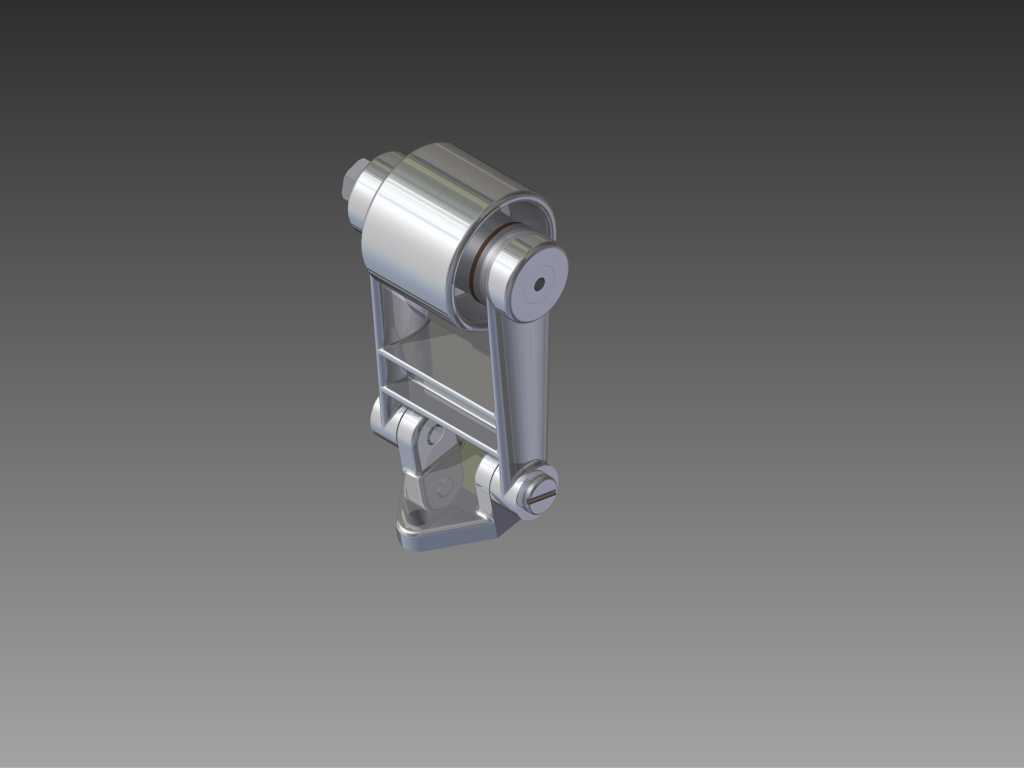

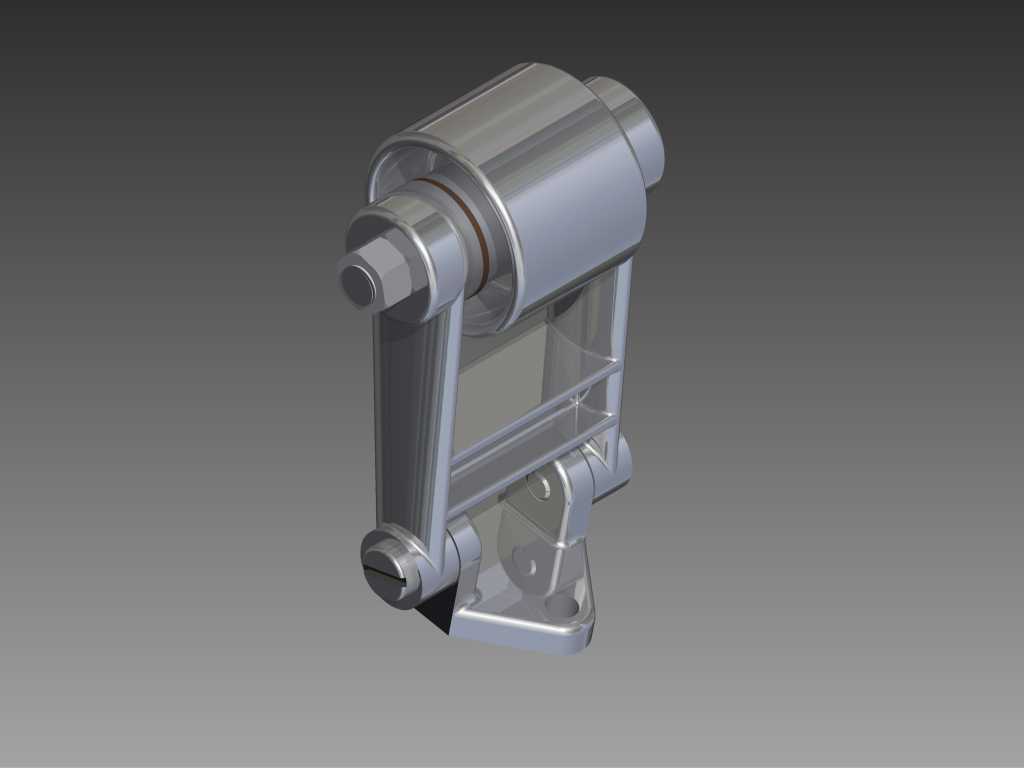

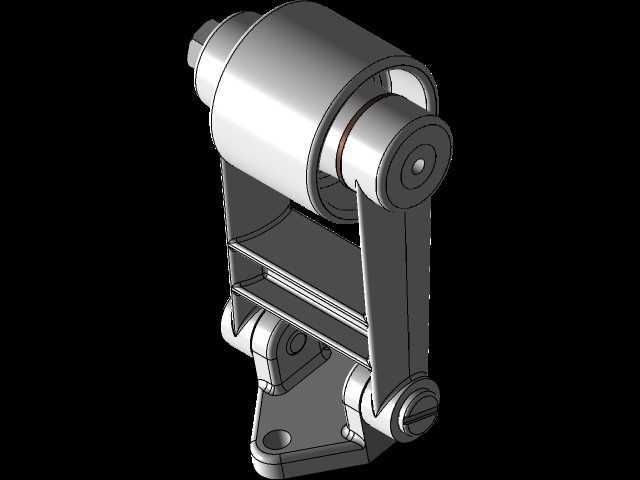

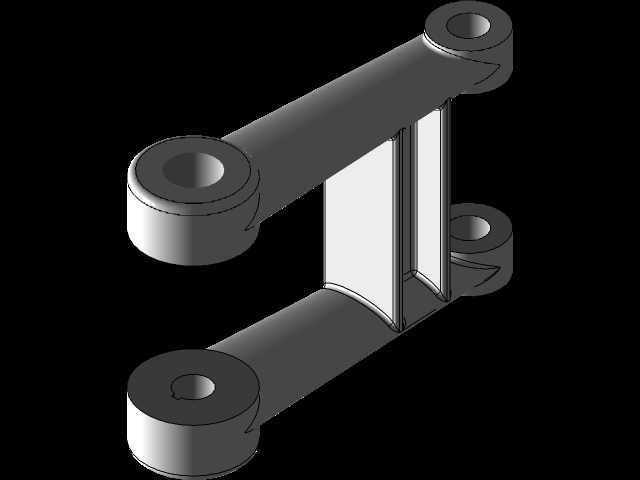

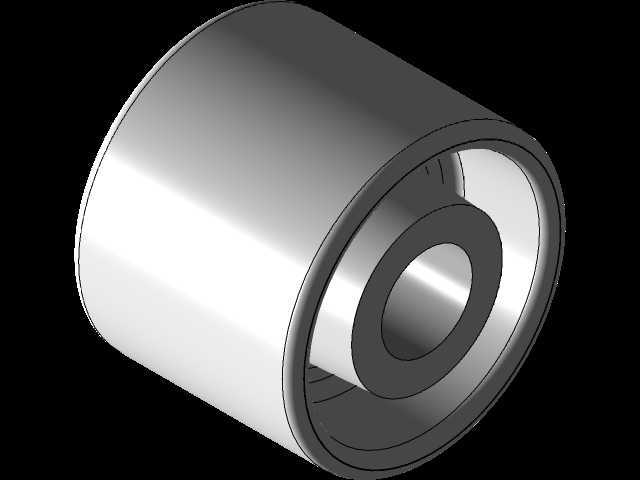

　　从结构拆解来看，整套机构的核心受力件是两组平行布置的摆臂连杆，摆臂的铰接孔位做了同轴度公差约束，保证转动过程中不会出现卡滞，摆臂一端安装带衬套的张紧轮，张紧轮内部配套滑动轴承与隔套，轮体采用金属材质加工，表面粗糙度控制在适合与皮带背面接触的区间，既不会过度磨损皮带，也能保证足够的支撑刚度。另一端连接调节螺杆，螺杆上配套锁紧螺母，通过旋转螺母就能调整摆臂的摆动角度，从而改变张紧轮对皮带的压紧程度，这种螺纹调节的方式操作门槛低，不需要专用工具就能完成张紧力的微调，非常适合教学场景下让学习者快速理解张紧调节的逻辑。在带传动系统的实际运维与设计环节，皮带张紧装置是保障传动效率、延长皮带使用寿命的核心配套部件，这套张紧机构的设计完全贴合课堂实操训练的定位，没有冗余的复杂结构，每一处零件的选型与配合都指向基础机械结构的原理落地。日常接触的各类带传动场景里，不管是小型轻工设备的动力传递，还是常规输送线的传动端，皮带在运行一段时间后都会因为蠕变、磨损出现松弛，导致传动比失准、打滑异响甚至皮带过早断裂，这套张紧机构就是通过可调的摆臂结构，给皮带提供持续的合适张紧力，抵消长期运行带来的松弛量。

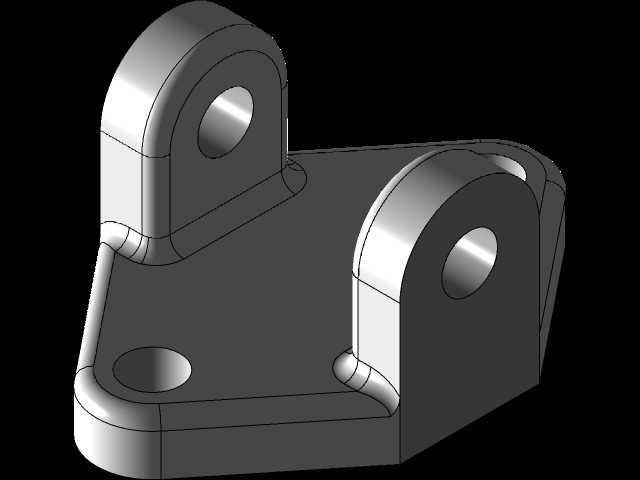

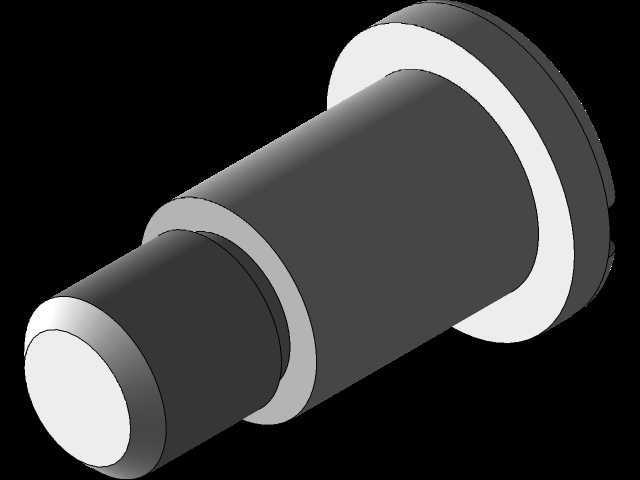

　　安装底座采用折弯式的固定结构，底座上预留了两个长圆形安装孔，允许安装时根据实际机架的孔位做小范围的位置调整，降低安装对位的精度要求，整套机构的安装边界不需要太大的预留空间，横向占用尺寸控制在常规带传动张紧侧的预留区间内，纵向高度不会超过传动带轮的最高平面，不会和周边的护罩、机架结构产生干涉。设计过程中没有采用自动张紧的弹簧结构，而是采用手动螺纹调节的形式，一方面是简化结构减少零件数量，让初学者能快速理清每个零件的作用与装配关系，另一方面手动调节的结构可靠性更高，在教学实操的反复拆装过程中不容易出现弹簧失效、零件丢失的问题。张紧轮的衬套采用耐磨铜套材质，和中心销轴之间采用间隙配合，既能保证轮体灵活转动，又不会因为间隙过大出现径向窜动，销轴的两端采用卡簧或者螺母锁紧，限制轴向窜动量，隔套的长度经过精确计算，保证轮体在摆臂的安装槽内只有极小的轴向游动间隙，避免运行过程中轮体偏磨皮带。调节螺杆的一端和摆臂采用铰接连接，铰接处的销轴做了防脱处理，调整张紧力的时候螺杆不会和摆臂脱离，锁紧螺母采用双螺母互锁的形式，调整到位后拧紧两个螺母就能防止设备运行过程中因为振动导致螺杆松动，避免张紧力逐渐衰减。

　　整套结构的所有零件都是机械设计中最常见的标准件与简单机加工件，没有特殊定制的异形零件，学习者在完成建模装配的过程中，能同时熟悉带传动张紧的原理、螺纹调节的结构逻辑、铰接转动副的配合要求，还能掌握装配过程中公差配合的实际应用，比如转动副需要留多大的间隙、锁紧结构怎么防松、安装孔为什么要做成长圆孔。实际应用中这类结构也可以经过简单的尺寸调整，直接用到小型输送设备、实验台架、简易机床的带传动系统中，张紧力的调节范围可以通过改变摆臂的长度、调节螺杆的有效行程来适配不同宽度、不同型号的三角带或者平皮带，张紧轮的轮槽形式也可以根据所用皮带的类型做对应修改，如果是V带就加工对应的轮槽，如果是平皮带就采用光面轮体。

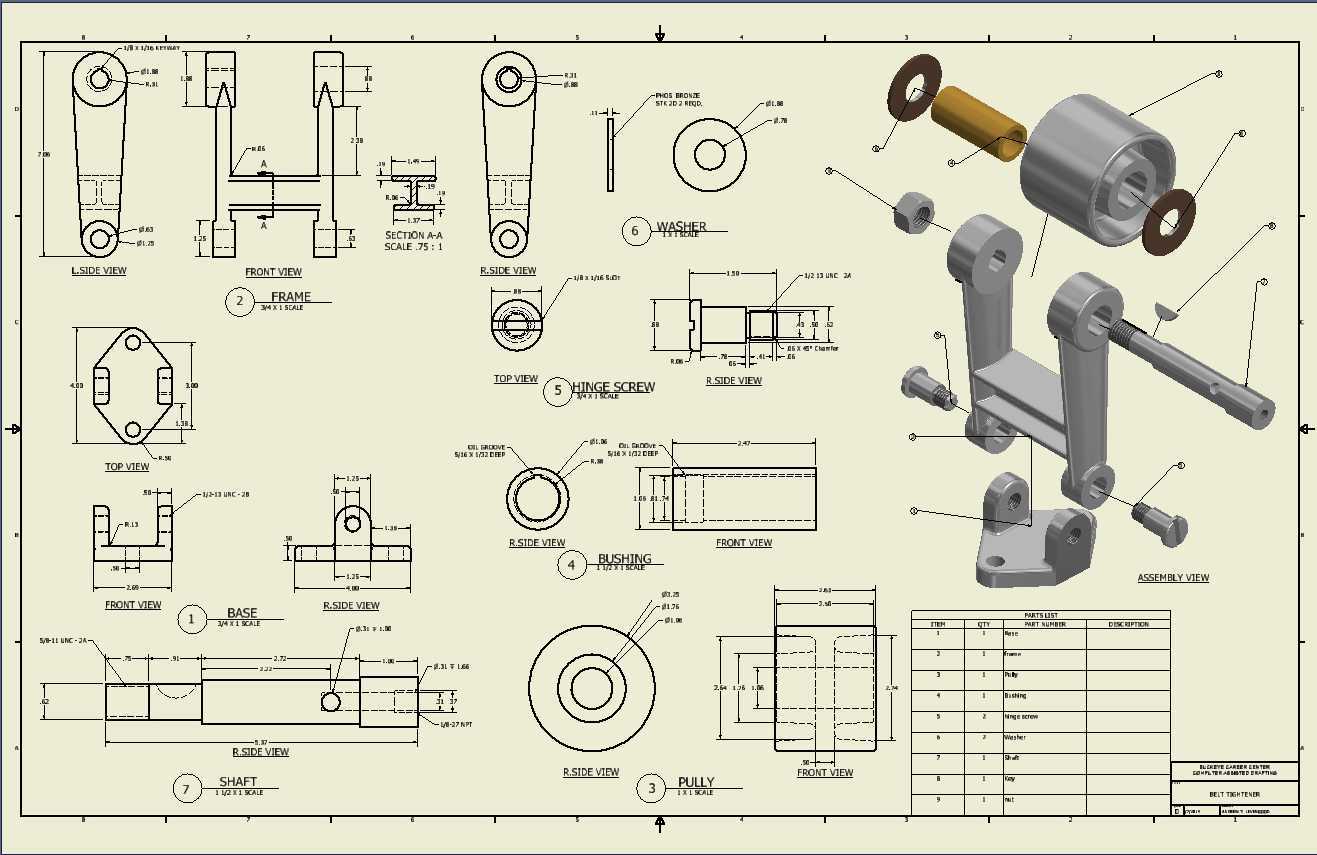

　　在装配逻辑上，整套机构的装配顺序从底座开始，先将摆臂铰接到底座的安装位，再穿入张紧轮的中心销轴，装好两侧的隔套与铜套，压入张紧轮体后锁紧销轴两端的固定件，随后将调节螺杆铰接在摆臂的另一端，把螺杆穿入底座上的调节支座孔位，预装两个锁紧螺母，最后装好所有的紧固件就完成整体装配，整个装配过程没有复杂的工艺要求，完全符合教学场景下的实操训练需求，也能让学习者直观理解张紧机构从零件到总成的完整装配流程，理解每个结构设计背后对应的工程实际需求，比如为什么铰接处要采用铜套而不是直接钢对钢摩擦，为什么调节部位要采用细牙螺纹而不是粗牙螺纹，为什么安装孔要预留调整余量，这些细节都是机械结构设计中最基础也最实用的知识点。
