快动式钻床夹持虎钳结构设计

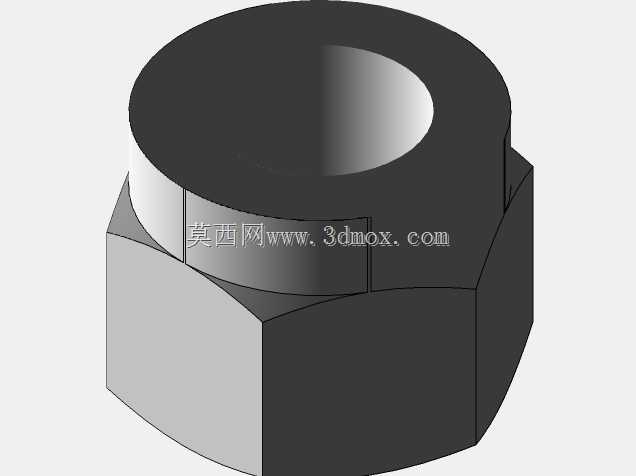

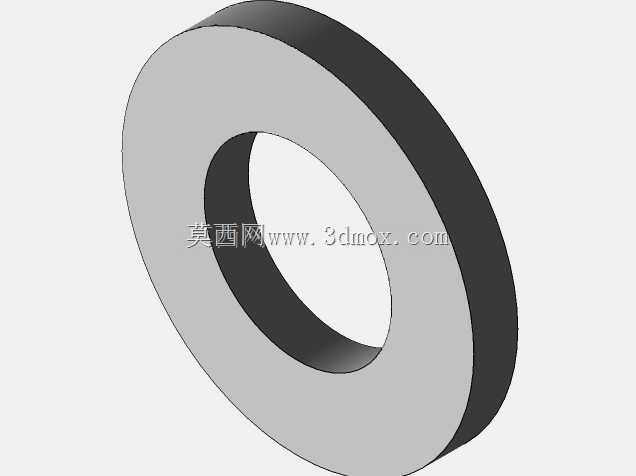

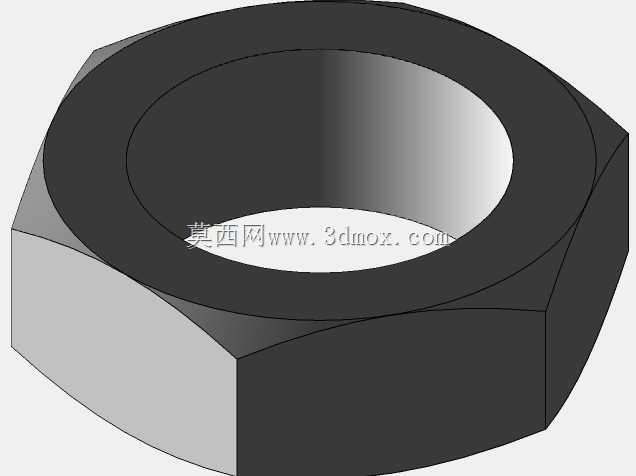

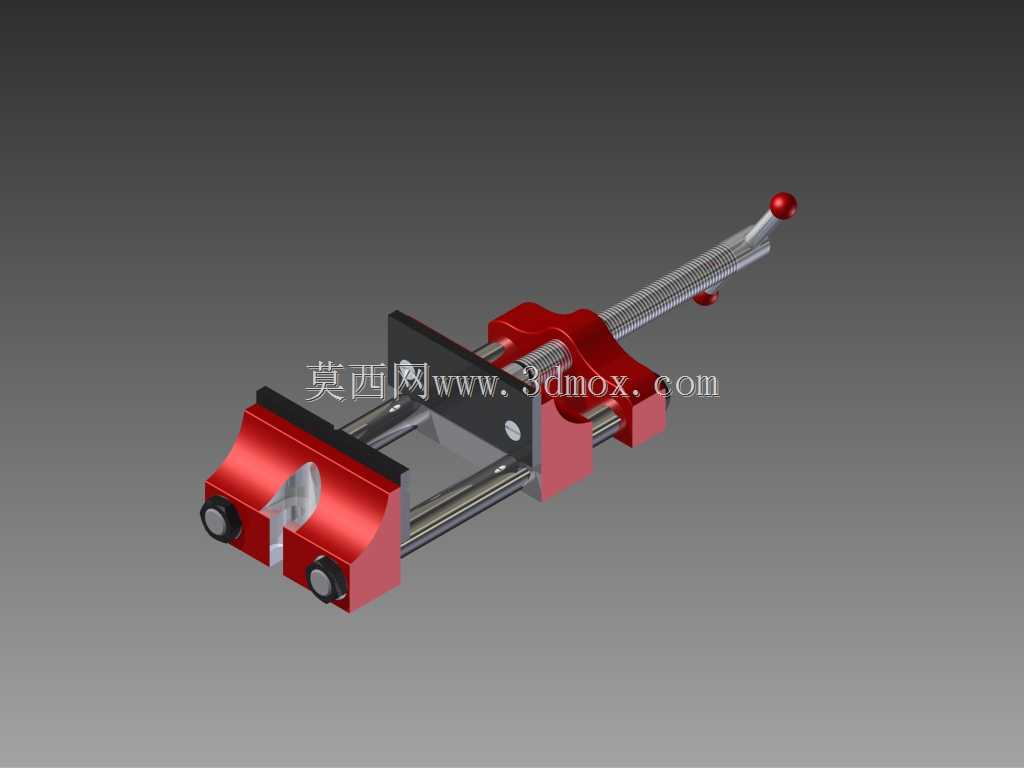

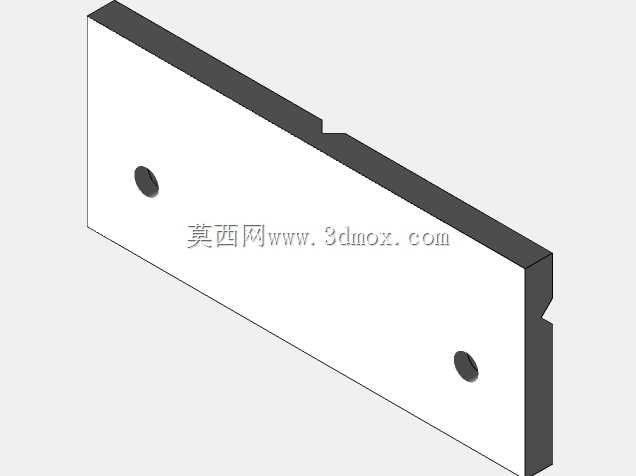

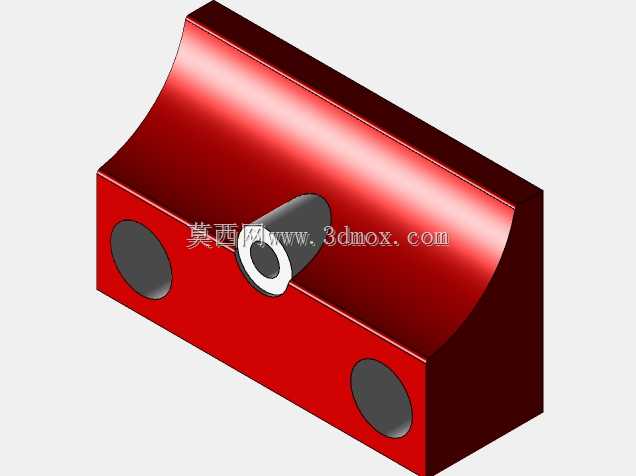

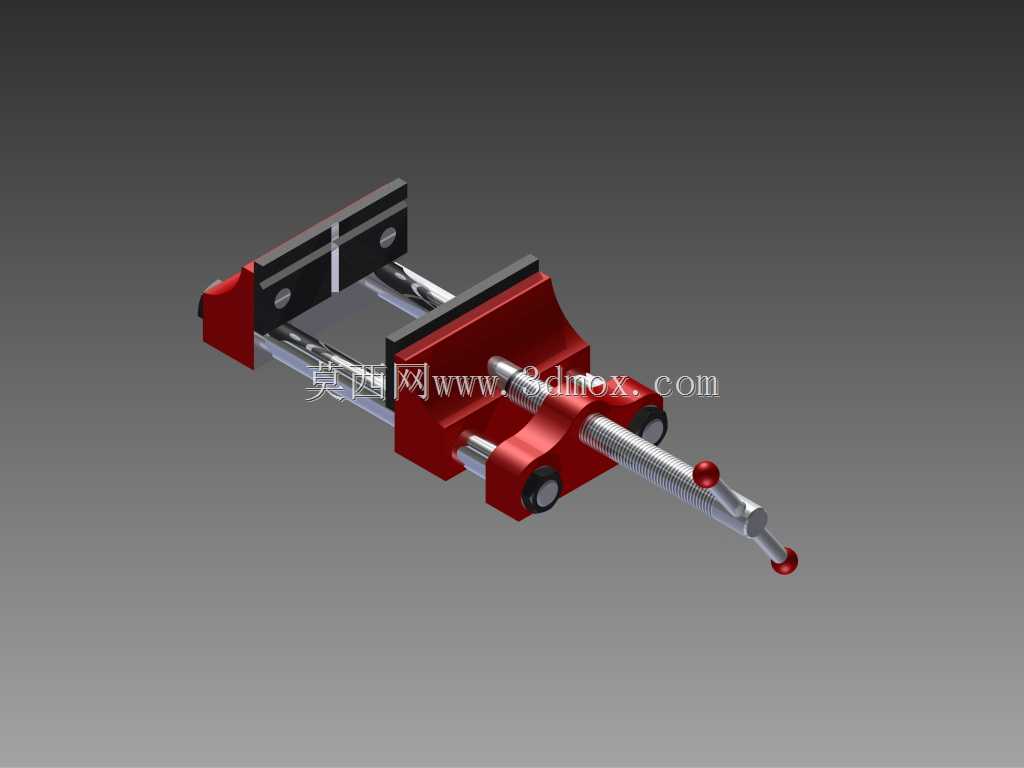

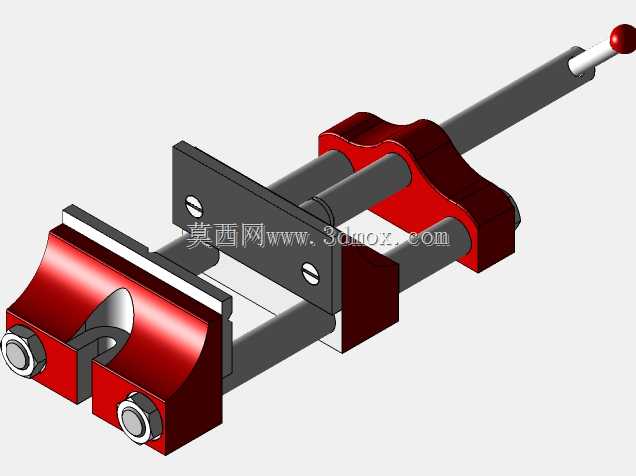

在钻削加工场景中，工件的可靠夹持是保障孔位精度、避免加工偏移的核心前提，这款快动式钻床虎钳正是针对小批量零件钻孔、扩孔、铰孔工序的夹持需求设计的配套工装。区别于普通台虎钳的螺纹慢进给结构，该虎钳采用光杆导向搭配快动夹紧机构，操作时可直接推动活动钳身快速靠近工件，待钳口贴合工件表面后扳动手柄即可完成锁紧，单步操作即可完成装夹，大幅缩短单件装夹的辅助时间，尤其适配小型零件的批量钻削作业。从结构设计逻辑来看，固定钳身与活动钳身均采用对称式布局，两根平行光杆作为导向支撑，替代传统燕尾槽结构，既降低了加工难度，也能减少长期使用后的磨损卡滞问题，钳口部位预留了可更换钳口板的安装位，可根据加工工件的材质更换平口钳口、V型钳口或者软质钳口，适配方形、圆形等不同截面的工件夹持需求，避免夹伤工件表面。手柄末端设置的球形操作头符合人机工程学要求，操作时施力顺畅不会硌手，夹紧力通过偏心锁紧机构传递，可根据工件材质调整锁紧行程，既可以夹持硬度较高的金属零件，也能适配硬质塑料、层压板等非金属工件的装夹。安装边界方面，虎钳底座预留了标准的T型槽安装位，可直接通过T型螺栓固定在钻床工作台面上，整体安装尺寸适配绝大多数台式钻床、立式钻床的工作台规格，安装后钳口高度与钻床主轴的工作行程匹配，无需额外加装垫高块即可完成常规厚度工件的钻削加工。钳身主体采用箱型结构设计，在保证整体刚性的前提下控制了整体重量，日常拆装挪动也较为便捷，活动钳身的滑动间隙可通过端部的调节螺钉进行微调，长期使用出现磨损后可通过调整间隙消除晃动，保障夹持精度。实际使用中，该虎钳的夹持行程可覆盖常规小型机加工零件的尺寸范围，夹紧后无松脱、偏移问题，钻削过程中钳身的抗振性能优异，可有效避免钻孔时的振纹、孔位偏移问题，同时快动结构的设计让操作人员无需反复转动丝杠进给，在频繁更换工件的加工场景中，能有效降低操作疲劳感，提升整体加工效率。
