双叶标准注塑用二板模架结构设计

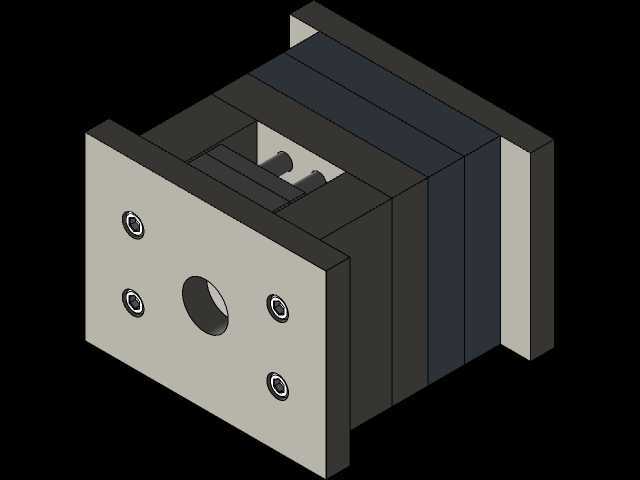

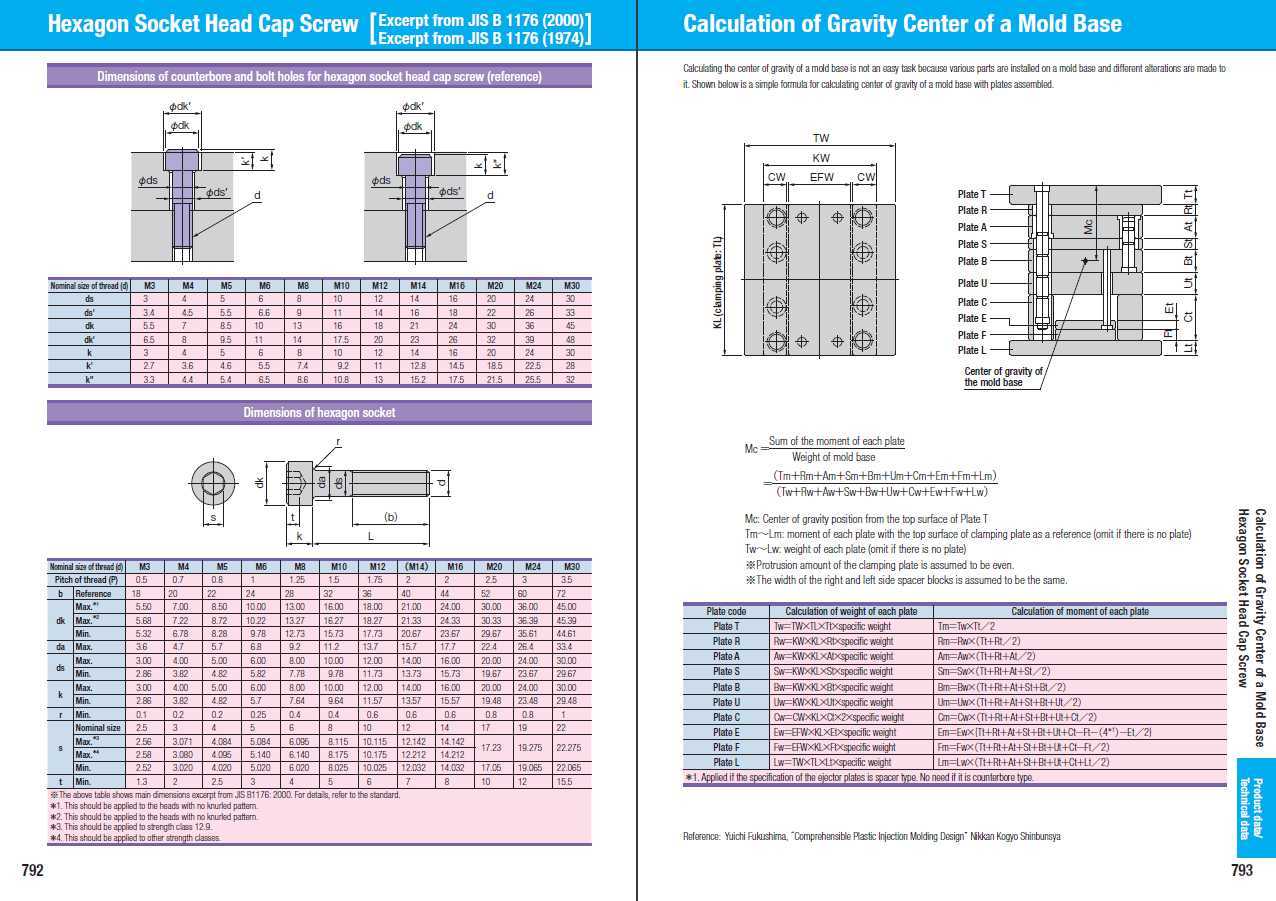

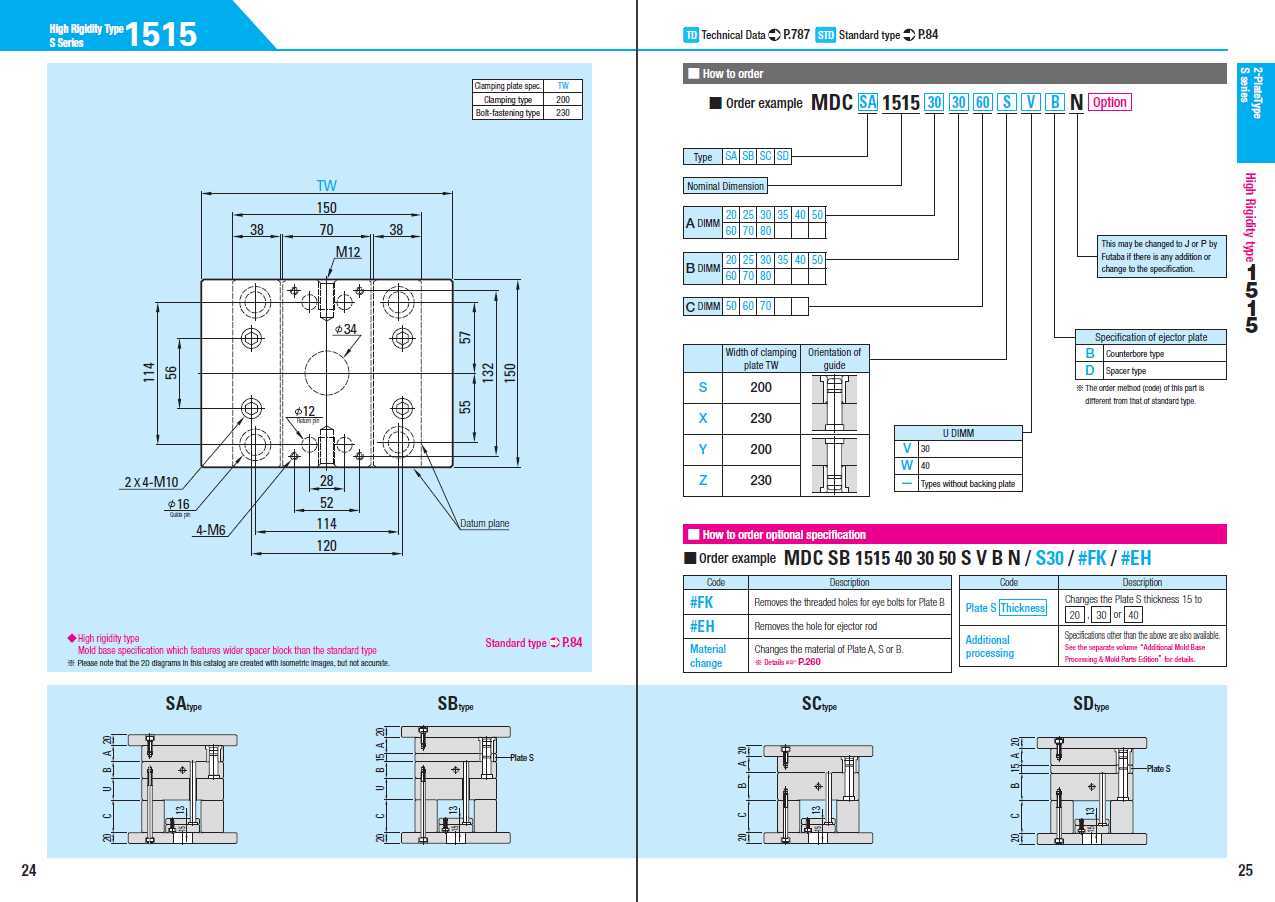

　　这套模架结构是注塑成型生产环节里的核心承载基体，日常量产场景中，不管是小型精密电子接插件的注塑生产，还是常规民用塑料配件的批量成型，这类二板结构模架都有极高的应用覆盖率，相比三板模结构，它的结构链路更短，开合模动作逻辑更简单，后期维护拆装的门槛更低，适配绝大多数侧浇口、直浇口进料的注塑产品生产需求。从结构功能逻辑来看，这套模架的定模侧直接对接注塑机的固定安装模板，中心开设的主流道衬套安装孔，是熔融塑料从注塑机喷嘴进入模具型腔的唯一通道，四周均匀分布的四个内六角安装孔，是用来将定模底板牢牢锁固在注塑机定模板上的，孔位的位置度公差直接决定了主流道和注塑机喷嘴的同轴度，一旦偏差超过0.02mm，生产过程中就很容易出现主流道溢料、浇口套磨损过快的问题。动模侧则通过自带的定位环结构对接注塑机的移动模板，整套模架的导柱导套配合段做了足够长度的导向延伸，开合模过程中可以全程保证动定模的对中精度，避免长期生产后出现型腔错位、产品飞边超差的问题。设计这套模架的时候，首先要匹配对应吨位注塑机的拉杆间距参数，模架的整体外形尺寸不能超出注塑机模板的最大安装边界，同时要保证模架厚度落在注塑机的最大最小模厚区间内，否则会出现合模力不足或者无法锁模的问题。

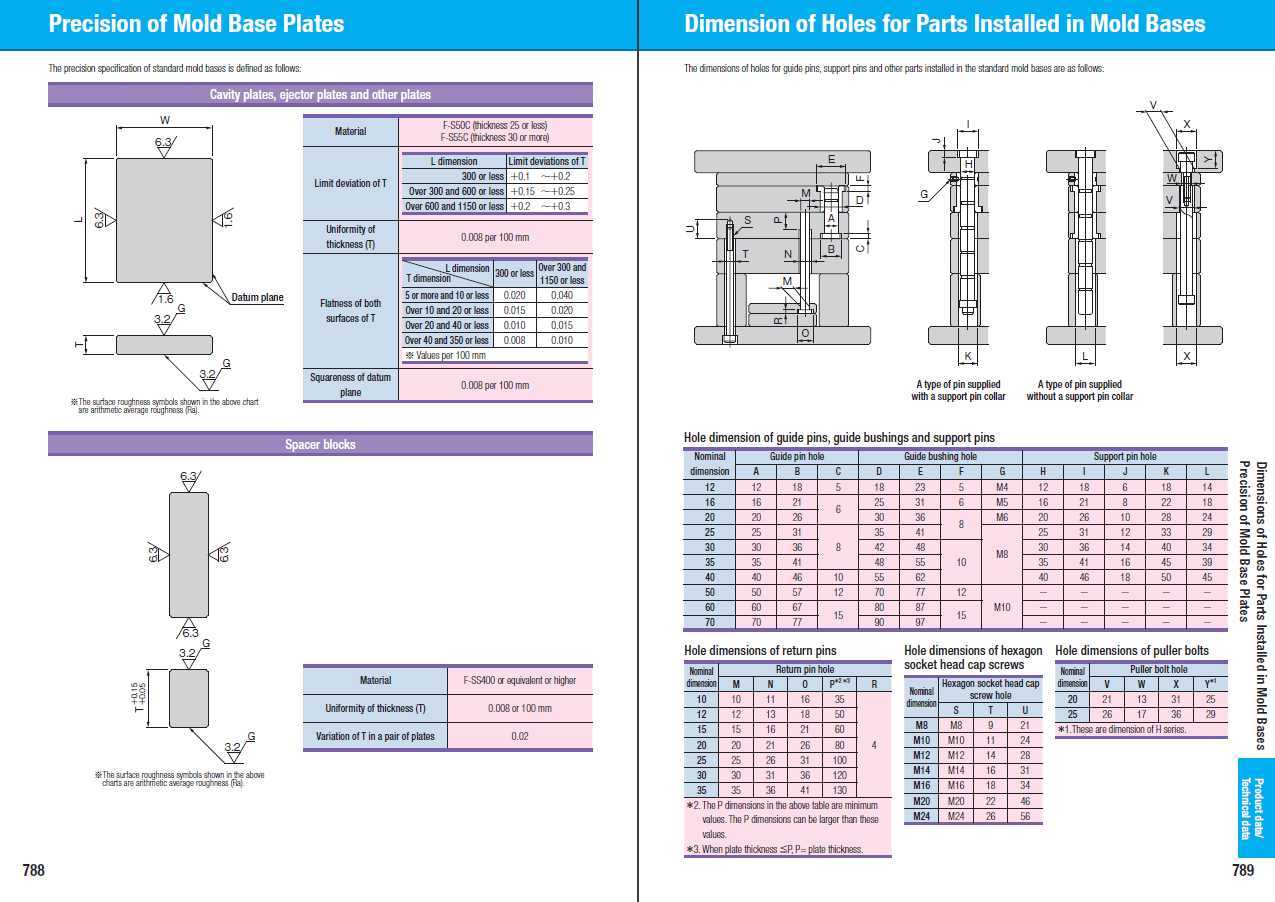

　　二板模的结构特性决定了它的顶出机构全部集成在动模侧，这套模架预留了顶针板、顶针底板的安装空间，同时在动模底板上预留了注塑机顶棍的过孔，生产时注塑机的顶出动作直接作用在顶针底板上，带动顶针将冷却定型后的产品从动模型芯上顶出，整个顶出过程的行程预留要匹配产品的脱模高度，既要保证产品能完全脱离型芯，又不能让顶出行程超出导柱的导向范围，避免顶出过程中出现顶针偏载折断的问题。模架的各层板件之间都做了精准的定位销孔设计，装配时不需要反复配磨就能保证各板件的位置精度，叠层结构的受力分布经过校核，锁模力作用下各层板的变形量控制在0.01mm以内，避免长期受交变锁模力作用出现板件翘曲，影响模具的整体寿命。

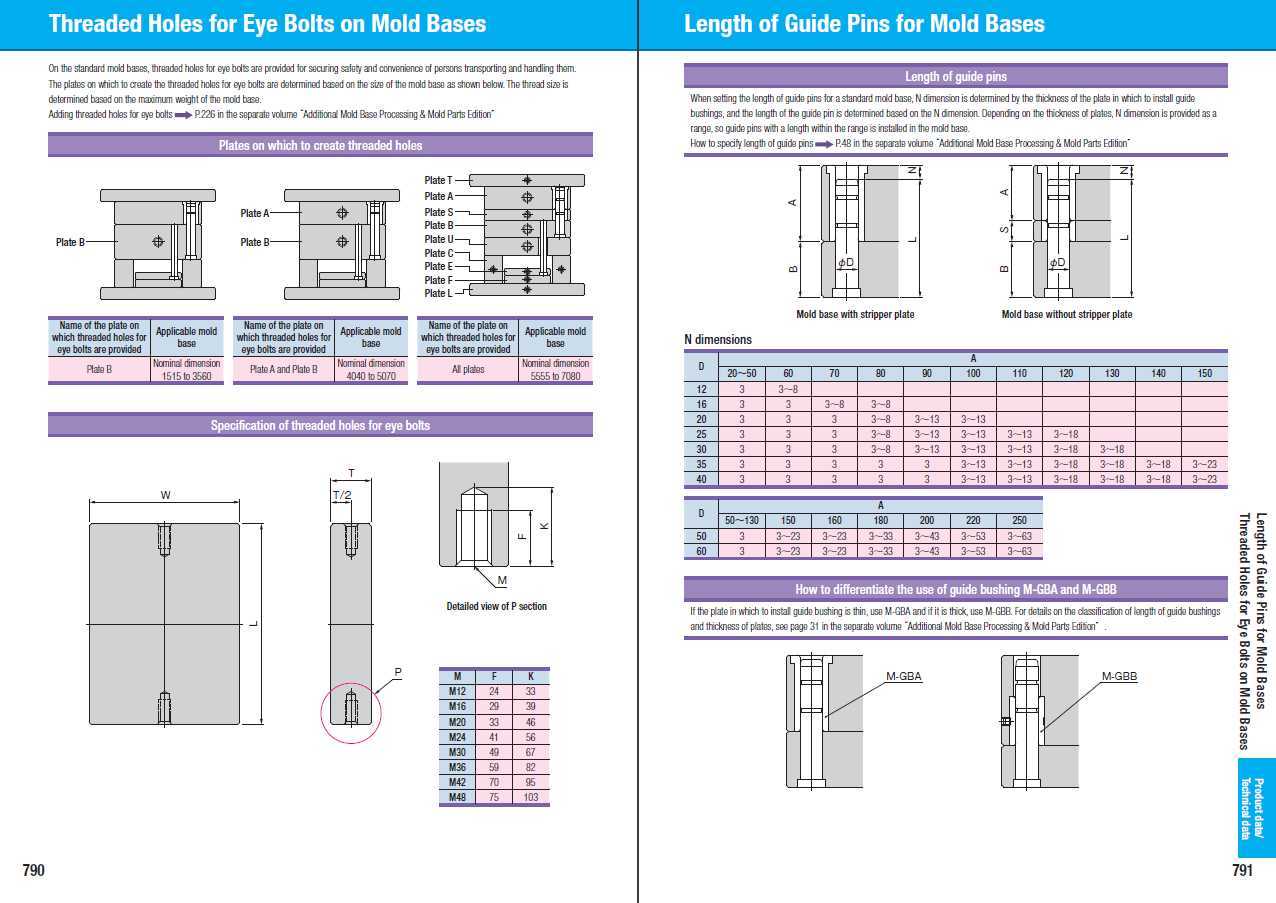

　　在实际生产应用中，这类标准模架不需要生产厂家从头加工模胚部分，只需要在对应的模板上加工型腔、型芯的安装位以及流道、冷却水道即可，能大幅缩短模具的制造周期，降低模具的整体制造成本。模架的导向部件都做了硬化处理，表面硬度达到HRC58以上，长期反复开合模的磨损量极小，日常维护只需要定期在导柱表面涂抹润滑脂，就能保证导向动作的顺畅。安装边界方面，这套模架的四周都预留了压板槽位，安装时可以通过标准机床压板快速固定在注塑机模板上，不需要额外加工定制安装结构，适配绝大多数常规卧式注塑机的安装接口。冷却水路的进出水接口都预留在模架的定模、动模侧板位置，和生产车间的冷却水塔管路对接非常方便，不需要额外改装管路走向。

　　对于模具设计从业者来说，这类标准模架的结构是注塑模设计的基础单元，所有的型腔、型芯、抽芯机构、顶出机构都要依托模架的基础结构进行布局，建模过程中需要优先确定模架的规格参数，再依次排布各个功能组件，保证各组件之间不存在运动干涉，开合模、顶出、抽芯的动作顺序符合注塑生产的工艺逻辑。这套模架的分型面贴合度做了严格的精度控制，合模状态下分型面的间隙小于0.005mm，能有效避免注塑过程中出现飞边、跑料的问题，减少生产过程中的料把损耗，提升产品的成型良率。
