三百齿内啮合环形齿轮结构设计

在乘用车辆与商用车辆的传动系统布局中，差速器作为核心动力分配部件，其内部传动副的啮合精度直接决定了整桥的传动效率与运行噪音水平，本次涉及的300齿环形齿轮正是差速器总成中与传动轴小齿轮直接啮合的内齿圈部件。不同于常规外啮合齿轮的受力形式，该环形齿轮的轮齿加工在环形构件的内侧边缘，动力从传动轴端的小齿轮输入后，通过与内齿圈的多齿啮合实现扭矩的平稳传递，再经由差速器内部的行星齿轮结构将动力分配至两侧半轴，最终驱动车轮实现车辆的行进与转向动作。

从实际装车的工况边界来看，该环形齿轮需要承受车辆起步、急加速、颠簸路面冲击带来的交变载荷，因此设计阶段首先明确了齿部的啮合参数：300齿的设定是匹配差速器整体减速比的核心指标，对应的齿形采用渐开线齿廓，保证啮合过程中传动比恒定，减少齿面滑动带来的磨损与功率损耗。齿圈的整体截面采用L型阶梯结构，外侧的环形法兰面预留了均匀分布的安装孔位，用于与差速器壳体实现刚性连接，安装时需要保证齿圈的节圆与差速器壳体的回转轴线同轴度控制在0.02mm以内，避免啮合过程中出现偏载导致的齿面点蚀、断齿等失效问题。

在结构细节设计上，齿圈的轮齿有效宽度经过载荷校核确定，既保证足够的齿面接触强度与齿根弯曲强度，又不会因为齿宽过大导致差速器整体轴向尺寸超标，影响桥包内部的空间布局。齿圈的非配合面采用均匀的壁厚设计，避免热处理过程中因为壁厚不均产生应力变形，导致齿形精度超差。从安装边界来看，齿圈的外径尺寸需要匹配差速器壳体的安装止口，内径的齿顶圆尺寸需要预留足够的空间容纳差速器内部的行星齿轮、十字轴等构件，同时要保证小齿轮啮合时的齿侧间隙在合理范围内，间隙过大会导致传动冲击、噪音增大，间隙过小则会出现啮合卡滞、润滑不良的问题。

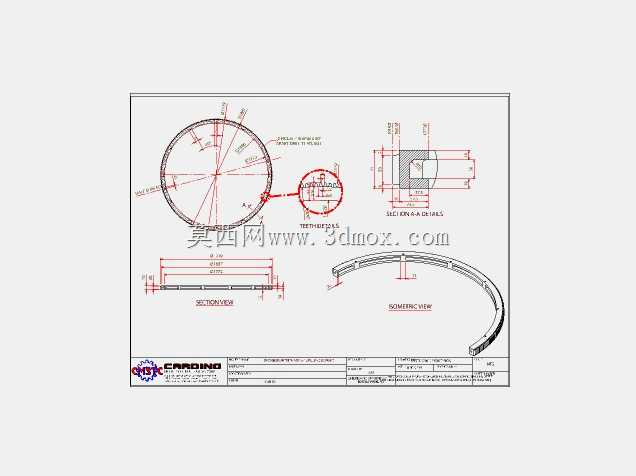

实际建模过程中，首先根据减速比要求确定300齿对应的模数、压力角等基础齿形参数，通过参数化生成单齿齿廓后阵列得到完整的内齿结构，再结合差速器壳体的安装接口绘制齿圈的基体截面，通过回转特征生成整体基体后与齿部特征合并。建模时需要特别注意齿根处的圆角过渡，避免应力集中，同时法兰面的安装孔位置需要与差速器壳体的孔位完全对应，保证装配时的互换性。在工程图输出阶段，需要标注齿圈的节圆跳动、端面跳动等形位公差要求，明确齿部的热处理硬度要求，保证成品零件能够满足整车全生命周期的使用需求。

从应用场景拓展来看，这类大齿数内啮合环形齿轮除了应用在汽车差速器中，也可用于大减速比的行星减速机构、回转工作台驱动等场景，只要匹配对应的小齿轮参数与安装接口，即可实现大扭矩、低转速的动力输出，其多齿啮合的特性能够有效降低单齿承受的载荷，提升传动系统的整体承载能力与运行平稳性。
