LCD控制高张力电路板组件结构设计

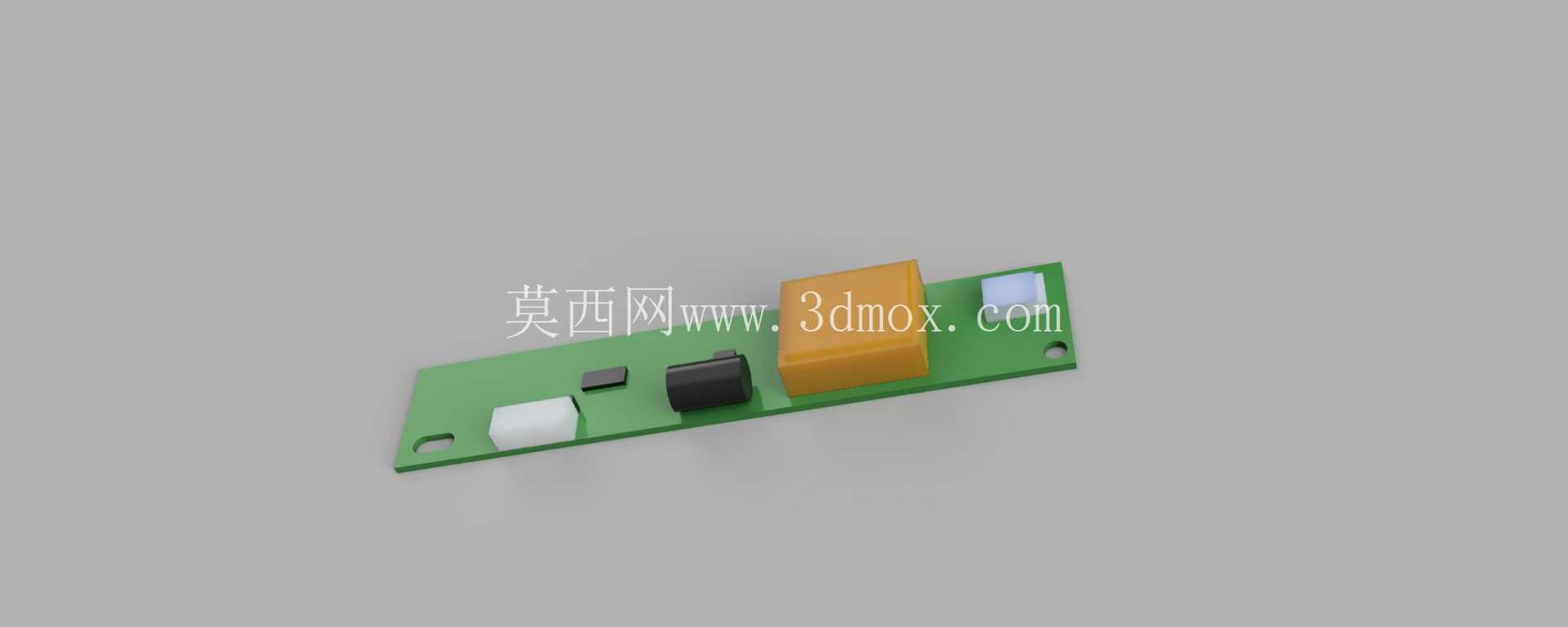

　　在工业显示终端、小型嵌入式控制设备的硬件结构设计环节中，这类板载集成式LCD张力控制组件，是保障显示模块供电稳定性、信号传输抗干扰能力的核心结构单元，常被应用在小型人机交互面板、便携检测设备显示屏、工业控制柜嵌入式显示单元的配套电路中，承担显示模块供电张力调节、信号滤波、元件集成承载的实际作用。从结构设计逻辑来看，整块PCB基板采用长条形窄边布局，是为了适配显示模组侧边的狭窄安装空间，避免占用屏幕背面的核心投影区域，给屏幕背光模块、排线连接端预留足够的装配余量。

　　基板两端预留的圆形安装孔，位置经过公差校核，孔位中心距匹配常规LCD模组侧边的固定螺柱间距，安装时可直接通过M2规格螺丝将电路板固定在屏幕侧边的塑胶支架上，不需要额外设计转接固定件，能有效压缩整机组装的工序步骤。板载元件的布局完全遵循电路信号流向与结构干涉规避原则：体积最大的橙色方形滤波电容布置在基板中段靠外侧位置，避开屏幕排线的弯折区域，电容引脚的焊盘预留了足够的爬电距离，避免高压引脚与周边信号线路出现放电风险；黑色的整流元件紧邻电容布置，缩短大电流供电路径的走线长度，减少线路压降带来的供电损耗；两个不同尺寸的白色接插件分别布置在基板两端，一端对应电源输入线路，另一端对应LCD屏幕的信号输出线路，接插件的插拔方向垂直于基板平面，装配时不需要倾斜操作，能适配设备内部紧凑的布线空间；小型黑色贴片元件布置在基板内侧靠近屏幕的一侧，高度控制在2mm以内，不会与屏幕背面的金属屏蔽层产生结构干涉。

　　整个组件的外形厚度控制在8mm以内，所有板载元件的最高点都不超过橙色电容的顶面高度，安装后与屏幕背面的间隙可控制在1mm左右，既不会出现元件挤压屏幕背光层的问题，也能最大化利用屏幕侧边的闲置空间，缩小整个显示模块的整体体积。在实际设备运行场景中，这类高张力控制板需要持续为LCD模块提供稳定的驱动电压，抵消设备供电线路中出现的电压波动，避免屏幕出现频闪、显示色块偏移的问题，因此结构设计时特意将大体积发热元件布置在基板外侧，靠近设备外壳的散热间隙位置，工作时产生的热量可以通过基板铜箔传导到安装螺柱，再通过设备支架向外散出，不需要额外加装散热片就能满足长时间连续运行的散热需求。

　　基板边缘做了0.5mm的圆角处理，避免装配时尖锐的板边划伤屏幕排线的绝缘层，所有元件的焊接面都做了绝缘漆覆盖处理，即使在潮湿的工业现场环境中使用，也不会出现线路短路的问题。从建模还原的角度来看，这类板载组件的建模需要严格匹配每个元件的实际外形尺寸与安装位置，尤其是接插件的引脚位置、安装孔的中心距公差，需要控制在±0.1mm以内，才能保证后续结构装配时不会出现干涉问题；元件的高度尺寸需要逐一核对实物，避免出现元件过高顶到外壳、或者过低无法对接接线端子的问题。在进行整机结构适配时，还需要考虑电路板的走线避让空间，在对应接插件的位置预留出线槽开口，保证布线时线材可以平顺连接，不会出现过度弯折导致线材内部铜丝断裂的隐患。这类集成式板载组件相比分散布置的电路结构，能减少设备内部的接线数量，降低组装时的接线错误率，同时紧凑的结构布局也能提升整个显示模块的抗震性能，在设备出现小幅振动的工况下，板载元件不会因为接线拉扯出现松脱问题，提升设备运行的稳定性。
