LCD控制器配套按键操作电路板结构

　　这款配套LCD控制器的按键操作板，是工业人机交互场景里的核心操作载体，常见于小型工业控制终端、嵌入式设备操作面板、小型仪器的前端交互单元，承担着参数输入、功能切换、指令触发的实际作用，是连接操作人员与LCD显示控制单元的实体交互桥梁。从实际应用场景来看，这类按键板多集成在小型设备的前端操作区域，不需要额外占用过多安装空间，适配嵌入式安装的紧凑布局需求，很多小型温控设备、小型检测仪器、定制化工业控制终端的面板内部，都会用到这类集成度较高的按键操作板，避免零散按键带来的布线混乱、装配效率低的问题。

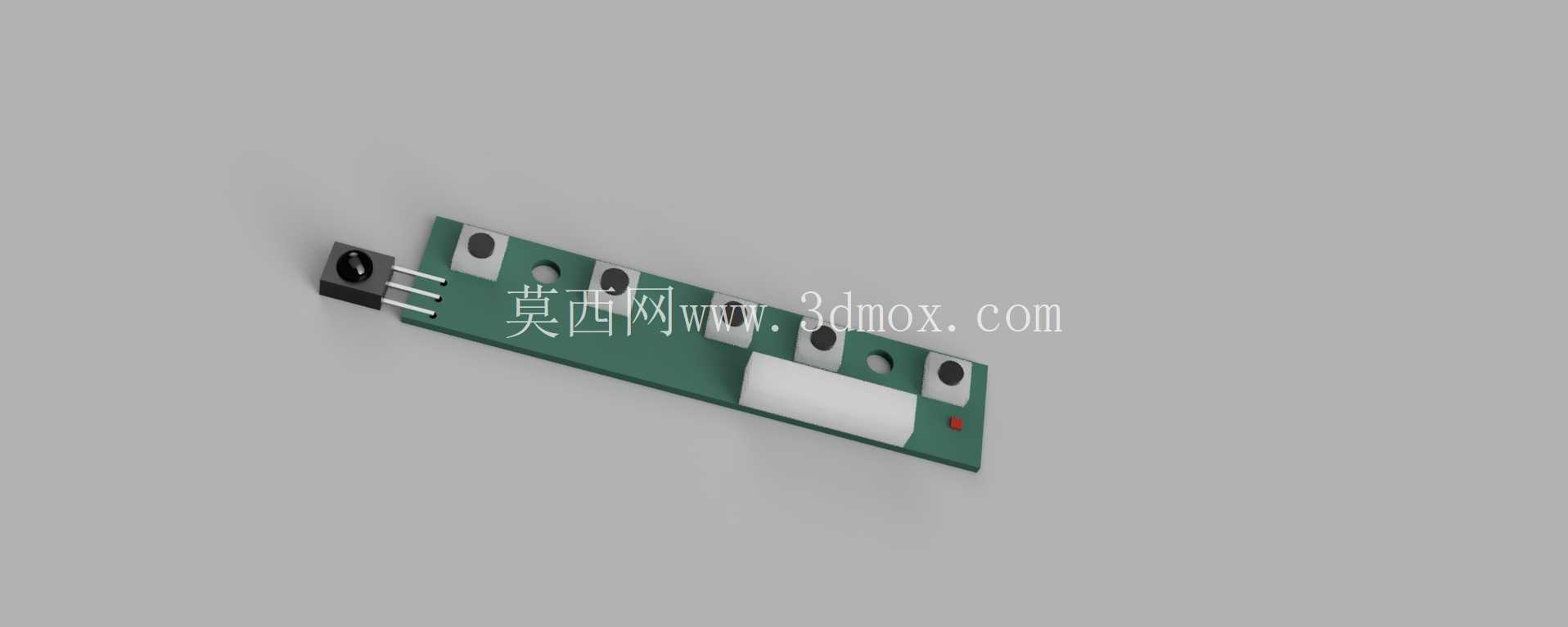

　　从功能特性上看，这款操作板采用长条形PCB基材布局，板载多颗独立轻触按键，对应不同的操作指令触发，板端预留了直插式接线端口，可直接通过排线与LCD控制主板连接，不需要额外做转接布线，板上集成的遮光与定位结构，能让按键帽的装配位置更精准，避免长期按压后出现按键偏移、卡滞的问题，板载的小型指示灯可以直观反馈按键触发状态与设备运行状态，操作人员不用完全依赖屏幕显示就能确认操作是否生效，在强光或者屏幕暂未点亮的场景下也能完成基础操作。

　　设计思路上，这款结构优先考虑了紧凑装配的需求，整体采用窄长型的板型设计，所有元件都布局在PCB的单侧，背面没有突出元件，可以直接贴合安装在面板内侧的安装柱上，不需要预留额外的背部空间，适配厚度有限的薄型面板装配场景。按键的排布间距参考了成年人手指的按压操作尺寸，相邻按键之间预留了足够的操作间隙，避免按压时误触相邻按键，接线端口设置在板体的一端，布线时可以顺着设备壳体的侧边走线，不会和板上的按键、显示遮光结构产生干涉。板上的白色遮光块对应LCD侧边的漏光遮挡需求，装配后可以避免LCD背光从按键区域的缝隙漏出，提升前面板的视觉整洁度。

　　从外形尺寸与安装边界来看，整体板体为窄长长方形，长度方向适配常规小型设备面板的横向安装空间，宽度控制在较窄的区间，不会占用LCD屏幕下方过多的面板区域，安装孔位设置在板体的两端与中间位置，对应M2规格的自攻螺丝固定，安装柱的高度公差适配范围在0.5mm以内，装配后板体与面板内侧的间隙均匀，按键帽伸出面板的高度一致，按压行程保持统一。板体边缘做了圆角处理，避免装配时划伤操作人员或者壳体内侧的线材，所有元件的最高突出高度控制在PCB板面以上8mm以内，安装时只需要在面板内侧预留10mm的深度空间即可完成装配，不会和壳体内侧的主板、电池、走线槽等其他部件产生空间干涉。接线端口的引脚定义采用常规的行列扫描按键接线逻辑，兼容多数通用LCD控制板的按键接口定义，不需要重新编写按键扫描程序就能直接适配，能缩短配套设备的开发周期，减少硬件调试的工作量。板体的基材采用常规FR-4玻纤板，厚度1.6mm，具备足够的结构强度，长期按压按键也不会出现板体变形的问题，焊盘做了加大处理，反复焊接或者插拔排线也不容易出现焊盘脱落的情况，适合小批量设备生产的装配需求，也方便后期维护时的元件更换。
