室外地上式消防栓结构设计

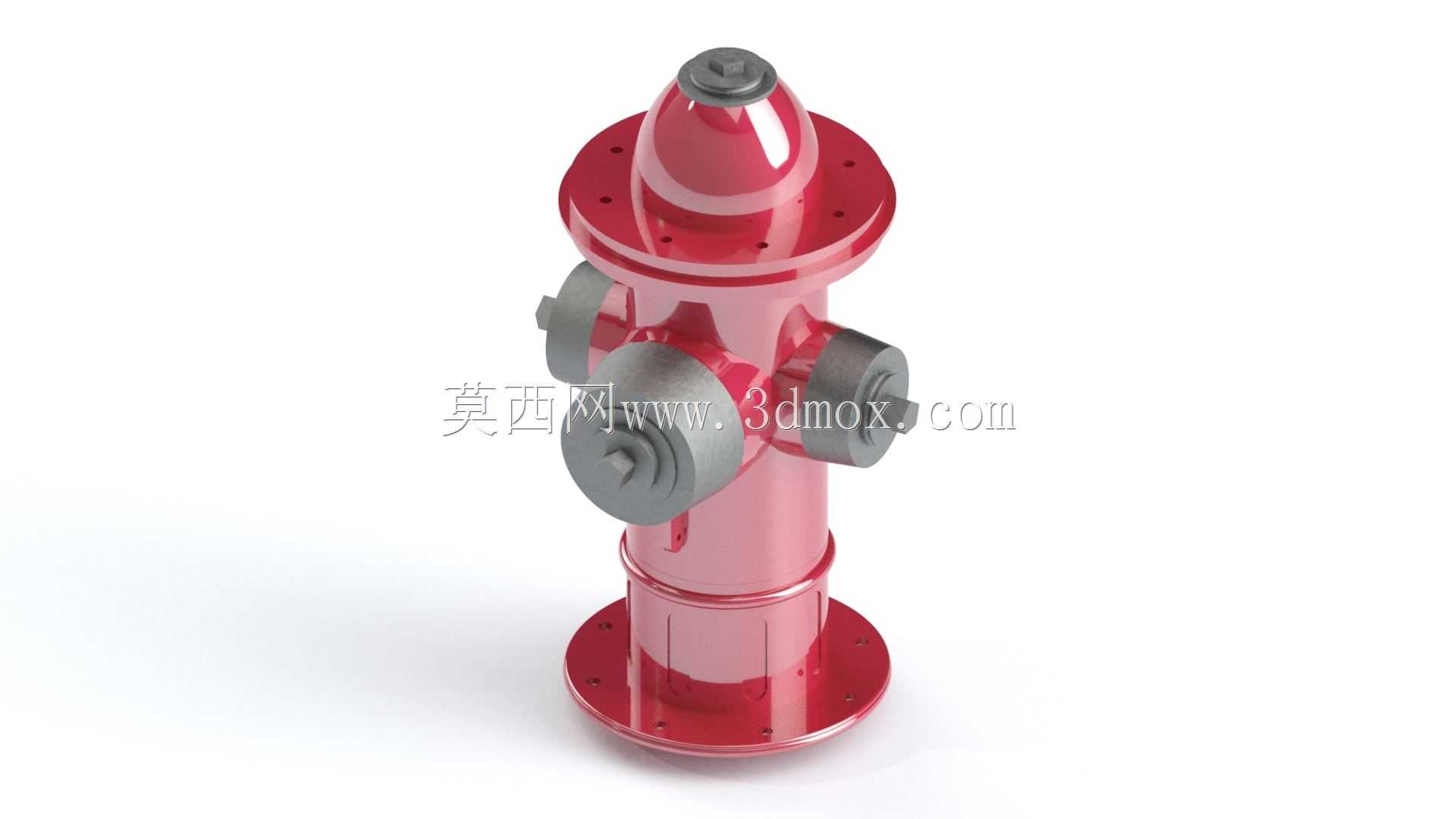

本次呈现的是室外地上式消防栓的三维结构模型，这类设施是城镇市政消防供水体系的核心终端部件，广泛布设在城市道路两侧、工业园区、居民小区、公共建筑周边的室外场地，是火灾扑救场景里最易快速获取的消防水源接口，直接关系到初期火灾扑救的响应效率与供水可靠性。从实际使用场景来看，该类消防栓需要适配不同规格的消防水带、消防水车取水接口，日常处于带压封闭状态，火灾发生时可通过顶部阀杆操作快速开启，输出稳定压力的消防用水，部分同类型设施还预留了市政绿化、道路洒水的取水接口，兼顾日常公共用水的辅助功能。

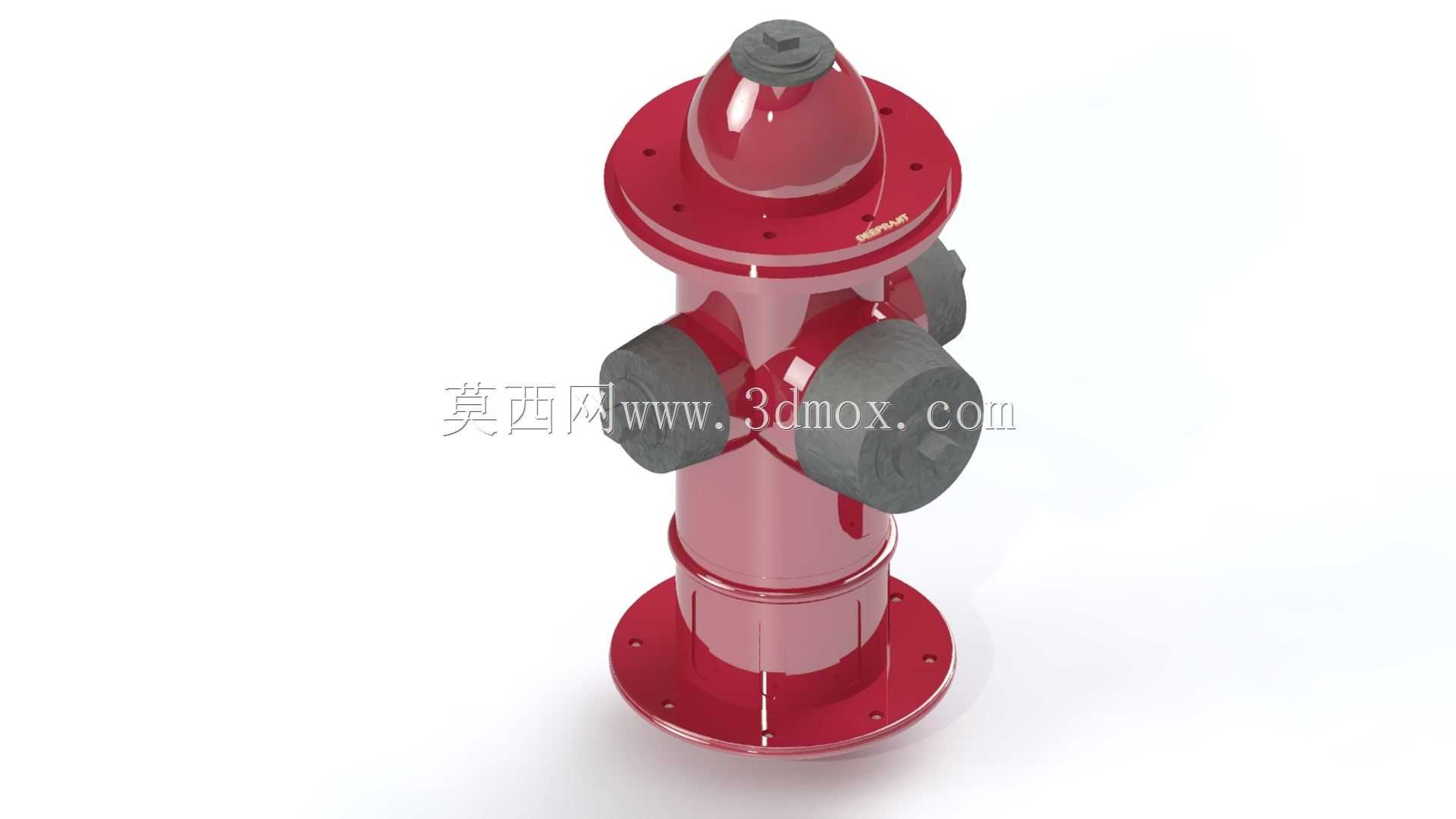

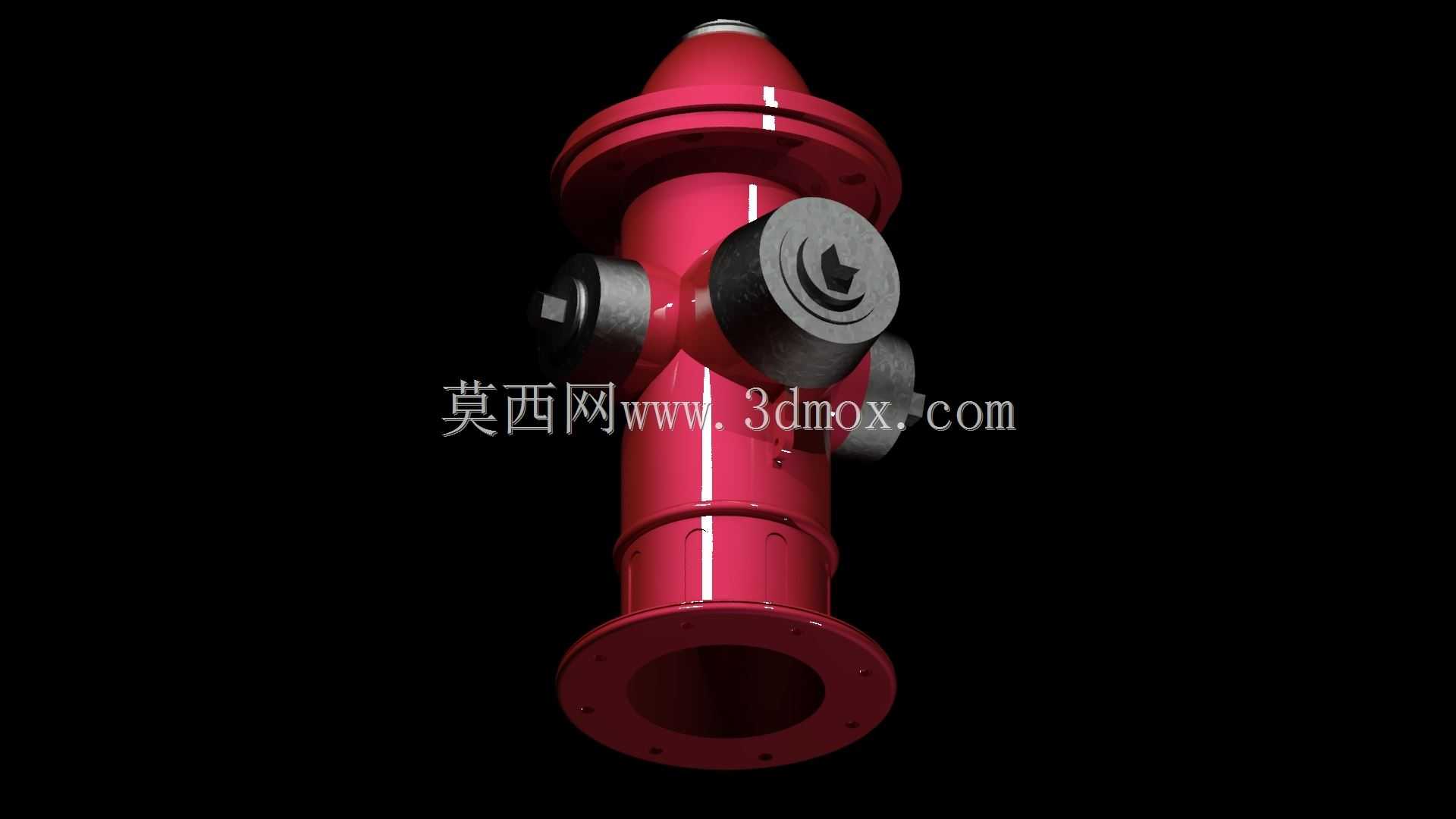

从结构设计逻辑来看，整个模型完全还原了实物的装配关系：底部为圆形安装法兰盘，盘面上均匀分布螺栓安装孔，用于和地下预埋的供水管路法兰对接，安装时需要保证法兰面的水平度，密封垫片的压缩量控制在合理区间，避免长期使用后出现渗漏问题，法兰盘的中心进水口直接连通阀体内部的流道，流道内壁做了圆弧过渡处理，减少高压水流通过时的阻力损失，保证出水流量满足消防规范要求。阀体主体为立式圆柱结构，外部做了醒目的红色防腐涂层处理，一方面是在户外环境下具备高辨识度，方便救援人员快速定位，另一方面红色涂层采用户外耐候性材质，可抵御日晒雨淋、酸碱腐蚀，延长设施的户外使用寿命。

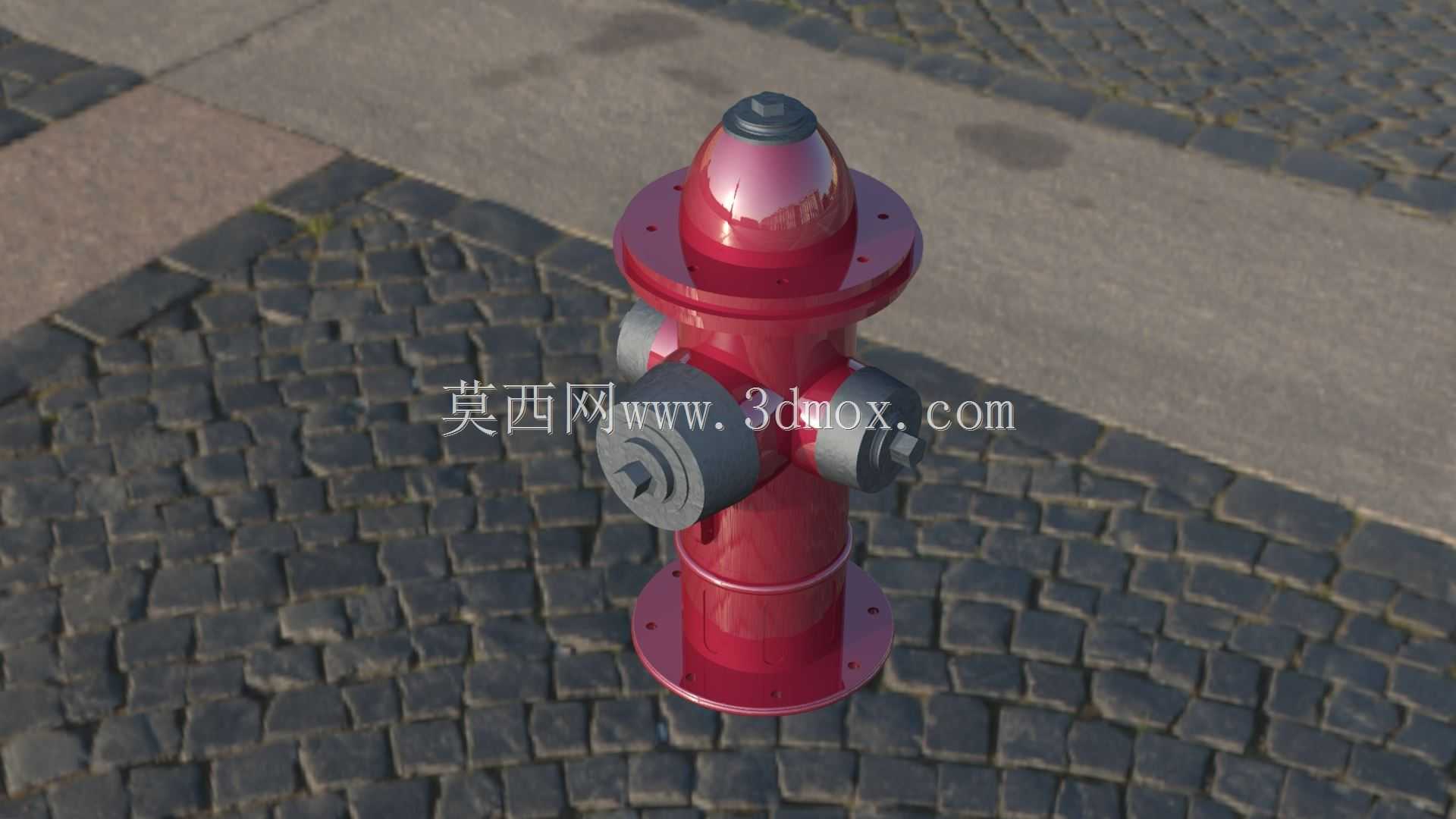

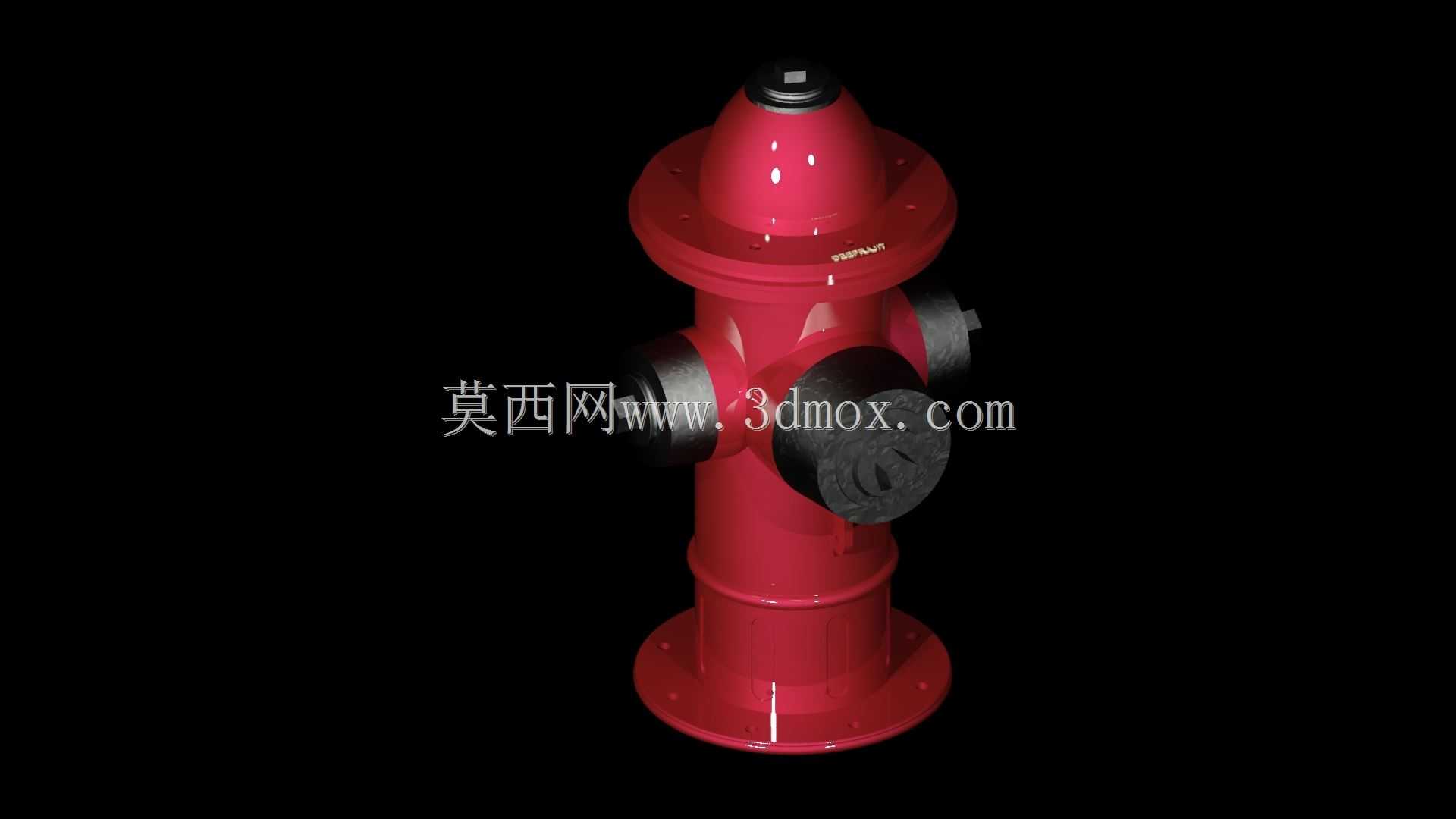

阀体侧面分布三个不同规格的出水接口，其中两个为侧置的大口径接口，适配大流量消防水带或消防水车取水，接口处配有闷盖结构，闷盖与接口采用螺纹旋合加密封垫的结构，日常状态下封闭接口，防止杂物、蚊虫进入阀体流道造成堵塞，同时避免压力水渗漏；顶部为小口径的备用接口，可适配小口径水带用于初期小型火灾扑救，也可作为压力检测接口使用。顶部的阀帽结构为圆弧过渡设计，可避免户外积水积存，减少锈蚀风险，阀帽内部集成阀杆的密封组件，采用多层填料密封结构，既保证阀杆转动操作的顺畅性，又能在高压供水状态下杜绝阀杆处的渗漏问题。

在安装边界的尺寸设计上，该类消防栓的安装高度符合市政消防设施的规范要求，顶部阀杆操作位置距离地面的高度适配成年人站立操作的舒适区间，无需额外登高或俯身即可完成阀门启闭操作；侧置接口的中心高度匹配消防水带的常规连接高度，避免水带连接后出现过度弯折影响水流量。底部法兰的安装孔位间距、螺栓孔径均适配市政供水管网的标准法兰规格，可直接与现有预埋管路对接，无需额外加工转接件，降低现场施工的安装成本。

从功能特性来看，整个阀体的内部阀芯采用升降式结构，通过顶部阀杆的旋转带动阀芯上下移动实现阀门的启闭，阀芯密封面采用耐磨耐腐蚀的材质，可承受长期带压状态下的密封要求，即使在长期未操作的情况下，也能保证开启灵活、关闭严密，不会出现阀杆锈蚀卡涩、关闭不严漏水的问题。阀体的壁厚设计充分考虑了户外使用的抗冲击要求，可承受一定程度的外力碰撞，避免日常车辆剐蹭、坠物撞击造成阀体破损漏水。

建模过程中对所有装配间隙都做了还原，比如闷盖与接口的螺纹配合间隙、阀杆与填料函的配合间隙、阀芯与阀体内腔的运动间隙都按照实际加工公差进行设置，既可以用于结构展示、安装培训，也可作为市政消防设施选型、布局规划的三维参考素材，帮助设计人员直观了解设施的安装空间需求，合理规划室外消防栓的布设点位，保证消防覆盖半径符合规范要求。
