带法兰安装座的交叉铰接连接结构件

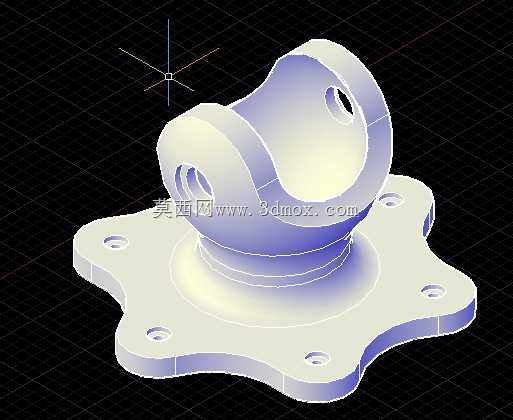

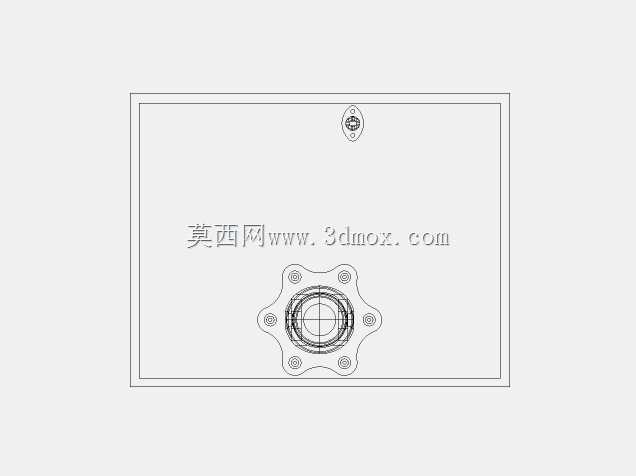

　　这类带法兰安装基座的交叉铰接结构件，常应用在需要多自由度力矩传递、小角度摆动换向的机械联动场景中，比如轻工设备的连杆传动端、自动化产线的工位摆臂衔接处、小型工装夹具的角度调节节点，核心作用是实现两个垂直方向轴系的铰接支撑，同时通过底部法兰盘完成与设备基体的刚性固定，避免铰接部位在交变载荷下出现偏移松脱。从结构设计逻辑来看，底部采用六处安装孔的梅花形法兰布局，相比圆形整法兰能在保证安装强度的前提下减少坯料用料，六个安装孔沿法兰周向均匀分布，单孔为沉头设计，装配时螺栓头部可完全沉入法兰平面以下，不会突出安装面干涉周边部件，法兰与上部铰接筒体之间做了大圆弧过渡处理，能有效分散铰接部位传递下来的弯曲应力，避免应力集中在法兰与筒体的衔接直角处引发疲劳断裂。

　　上部的交叉铰接筒体采用正交通孔设计，两个铰接孔的轴线在空间上呈90度垂直交叉，孔内壁预留了衬套安装余量，实际装配时可压入自润滑铜套或者滚动轴承，降低铰接销轴转动时的磨损，延长部件的维护周期；筒体端部做了加厚翻边处理，翻边位置刚好对应铰接孔的载荷承载区，能提升孔壁的抗挤压强度，应对铰接部位传递的径向载荷。设计过程中需要重点把控几个尺寸边界：首先是法兰安装面的平面度公差，需要控制在0.05mm以内，保证安装后与设备基体完全贴合，不会出现局部翘曲导致的装配应力；其次是两个正交铰接孔的轴线垂直度公差，需要控制在0.03mm/100mm以内，避免销轴装配后出现卡滞、转动不畅的问题；再者是铰接孔的同轴度，单段筒体上的两个对应铰接孔要保证同轴，否则销轴穿入后会出现别劲现象，加速销轴和孔壁的磨损。

　　从实际使用场景的适配性来看，这类结构件不需要承担过大的冲击载荷，更多是传递平稳的摆动力矩，所以法兰厚度不需要做的过厚，在满足螺栓沉头深度要求的前提下，法兰厚度取安装孔直径的1.2倍即可，既保证连接刚性，又能控制整体重量。上部铰接筒体的内径尺寸需要匹配所选用的销轴直径，筒体外径则根据承受的最大弯矩来计算，通常取内径的1.8-2.2倍，保证筒壁有足够的抗弯曲强度；两个正交孔的交叉位置做了内圆弧过渡，避免交叉处的锐角应力集中，提升部件的抗疲劳性能。

　　建模过程中需要注意安装孔的位置度公差，六个安装孔相对于法兰中心的位置度要控制在0.1mm以内，保证与设备基体上的预装螺孔完全对位，不会出现装配时螺栓无法穿入的问题；铰接孔的端面要与孔轴线保持垂直，避免衬套压入后出现偏斜，影响铰接转动的顺滑度。另外，法兰底部的边缘做了小倒角处理，去除加工后的毛刺锐边，避免装配时划伤操作人员或者设备安装面；铰接孔的孔口也做了导入倒角，方便衬套或者销轴的装配导入，减少装配时的卡滞问题。这类结构件在实际选型替换时，需要重点核对三个参数：一是法兰安装孔的中心距尺寸，要匹配设备基体上的安装孔位；二是两个铰接孔的内径尺寸，要匹配对应规格的铰接销轴；三是铰接部位的中心高，也就是法兰安装面到铰接孔轴线的垂直距离，要保证装配后联动部件的运动行程不会出现干涉。
