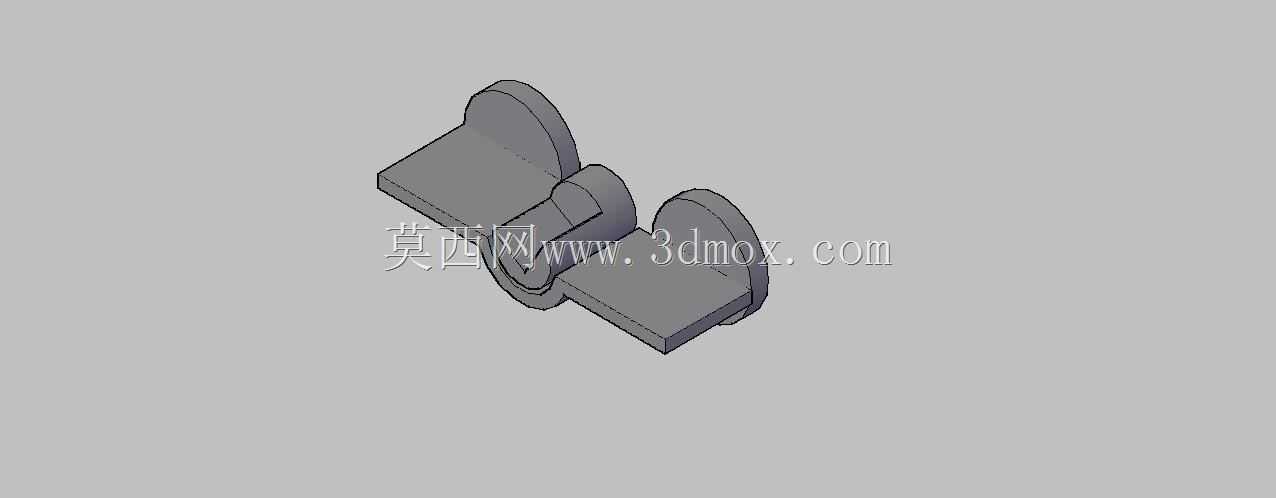

无心磨削加工设备配套结构设计方案

　　在轴承套圈、细长轴类零件、小型圆柱销钉等回转体零件的批量精密加工场景中，无心磨削是无法被替代的核心加工工序，这类加工不需要对工件打中心孔定位，依靠托板支撑、导轮带动工件旋转，配合高速旋转的砂轮完成外圆磨削，加工效率远高于普通外圆磨床，尺寸一致性好，非常适合汽车零部件、精密五金、轴承制造行业的大批量生产线使用。这套结构设计围绕无心磨床的核心作业逻辑展开，首先明确了不同加工场景下的安装边界：针对直径2-60mm的常规中小型回转工件，托板的安装倾角设定在1.5-3度区间，既保证工件旋转时的稳定性，避免磨削过程中工件飞出的安全隐患，也能让磨削后的铁屑顺利沿托板斜面滑落，不会堆积在磨削区域影响加工精度。

　　导轮与砂轮的中心距预留了0-120mm的调节余量，适配不同直径工件的加工需求，砂轮侧的修整器安装位预留了足够的进给行程，不需要拆解设备护罩就能完成砂轮的定期修整作业，减少设备停机维护的时间。从功能特性来看，这套结构充分考虑了无心磨削的常见工艺痛点：普通无心磨在加工细长轴时容易出现腰鼓形、多边形的加工缺陷，设计时特意将托板的支撑面做了分段式的硬度处理，与工件接触的支撑区域采用硬质合金镶片，耐磨性能是普通铸铁托板的8倍以上，长期使用不会出现支撑面凹陷的问题，能稳定保证工件的圆柱度公差在0.005mm以内。导轮的传动连接结构做了消隙设计，消除了传动链的反向间隙，导轮转速可以在10-300rpm区间无级调节，针对不同材质的工件——比如易变形的铝合金薄壁件、硬度较高的轴承钢件、韧性较强的不锈钢细长轴，都能匹配到合适的导轮转速，避免工件表面出现烧伤、振纹等质量问题。设计过程中没有照搬传统无心磨的封闭护罩结构，而是将磨削区域的观察窗做了可快速拆卸的设计，操作人员在调试工件、试磨首件时，可以快速打开观察窗调整托板高度、导轮倾角，不需要拆除整个护罩，大幅缩短换产调试的时间。

　　冷却喷嘴的安装位置做了多维度可调设计，可以根据砂轮的磨损情况实时调整冷却液的喷射角度，让冷却液准确喷射到砂轮与工件的接触区域，既可以降低磨削区域的温度，避免工件热变形，也能及时冲掉附着在砂轮孔隙里的铁屑，减少砂轮堵塞的概率，延长砂轮的使用寿命。设备的安装底座做了加强筋布局设计，整体铸件的壁厚按照共振频率避开磨削常用转速区间的原则计算，即使在砂轮满负荷高速运转时，底座的振动幅值也能控制在0.002mm以内，不会因为设备振动影响工件的表面粗糙度，稳定达到Ra0.8的加工要求。

　　针对自动化联线的需求，结构上在设备的进料端和出料端都预留了标准的安装接口，可以直接对接自动上料机、在线检测装置，不需要额外加工连接支架，方便集成到全自动化的机加工生产线中，实现工件从毛坯到成品磨削的全流程无人化作业。出料端的接料槽做了倾斜角度的优化，磨削完成的工件可以靠自重顺滑滑落到接料盒中，不会出现工件磕碰、卡料的问题，避免加工完成的精密工件表面被磕碰划伤。在细节设计上，所有的调节手柄都布置在设备操作人员站立时伸手可及的位置，不需要弯腰或者探身就能完成托板锁紧、导轮进给、砂轮修整的操作，符合人机工程学要求，减少操作人员长时间作业的疲劳感。设备的润滑管路采用内置式布局，所有的导轨、丝杠润滑点都通过内置的油路连接到集中注油口，操作人员只需要定期在集中注油口加注润滑脂，就能完成所有运动部件的润滑维护，不会出现因为润滑不到位导致的部件磨损问题，延长设备的整体使用寿命。
