车辆悬架用筒式液压减震构件结构设计

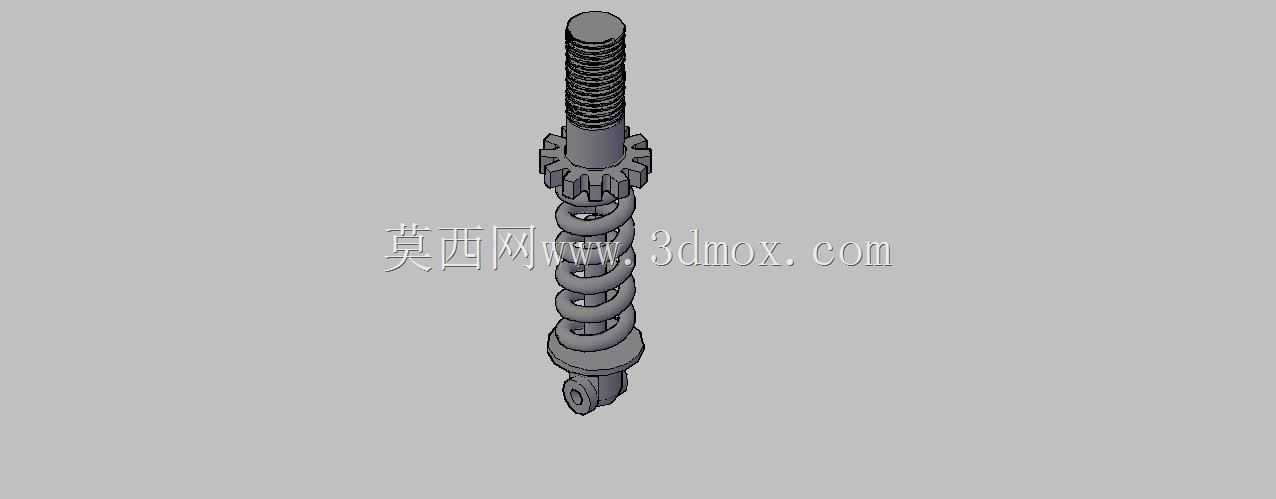

　　这款筒式减震结构的设计，核心是通过液压阻尼与螺旋弹簧的配合，将弹簧往复运动的机械能转化为液压油的内摩擦热能，再通过筒壁散发到空气中，实现振动能量的快速耗散，从结构布局上看，整体采用同轴集成式设计，将阻尼工作筒布置在螺旋弹簧的中心轴线上，上端设置带连接螺纹的安装柱，用于和车架侧的减震器上座固定，下端预留与转向节或下摆臂匹配的安装接口，安装边界尺寸完全适配常规紧凑型乘用车辆的前悬架麦弗逊结构布置空间，不需要对原有车架安装点做额外改制即可完成适配替换。在乘用车辆、商用载货车辆的底盘悬架系统中，减震构件是衔接车架与行走机构、衰减路面冲击振动的核心功能部件，日常行驶过程中，路面凹凸带来的冲击载荷会通过车轮传递至悬架弹簧，弹簧会将冲击能量转化为往复伸缩的弹性势能，若没有阻尼构件约束，弹簧会持续产生余振，不仅会让驾乘人员感受到明显的颠簸晃动感，还会导致轮胎接地附着力下降，影响制动、转向操作的稳定性，严重时甚至会引发高速行驶状态下的车轮跳离地面、操控失稳等安全隐患。

　　设计过程中首先确定了阻尼力的匹配逻辑，针对日常城市道路行驶的常用工况，将压缩行程的阻尼力设置为较低水平，保证车轮经过凸起路面时可以快速收缩，缓冲路面带来的直接冲击，避免硬冲击传递到车厢内部；而将回弹行程的阻尼力设置为压缩行程的3-4倍，约束弹簧回弹的速度，避免弹簧弹起时将车身抬升后产生的二次抛跳，这种阻尼力的非对称设置，是兼顾行驶舒适性与操控稳定性的核心设计点。螺旋弹簧的参数选择上，根据常见紧凑型车辆的前轴轴荷分布，匹配了对应刚度的圆柱螺旋弹簧，弹簧的有效圈数、节距都经过反复校核，保证在最大压缩行程下不会出现并圈碰擦，同时弹簧的上下端都做了并圈磨平处理，和上下弹簧座的接触面积均匀，避免长期受力后出现弹簧偏磨、异响的问题。

　　工作筒的结构设计上，内部设置了带常通节流孔与阀片的活塞组件，活塞把工作筒分为上下两个油腔，当减震器做伸缩运动时，活塞在筒内往复移动，液压油会通过活塞上的节流孔在两个油腔之间流动，节流孔的通流面积、阀片的开启压力直接决定了不同运动速度下的阻尼力特性：低速运动时，只有常通节流孔参与通油，阻尼力随运动速度线性上升，保证过滤路面细碎振动的柔和感；高速运动时，节流孔的通流能力不足，油液压力顶开阀片，通流面积快速增大，避免阻尼力陡增带来的生硬冲击感。在安装结构的细节处理上，上端安装柱的螺纹规格、防尘罩的伸缩行程都做了匹配设计，防尘罩采用波纹式结构，完全覆盖工作筒的外露活塞杆，避免行驶过程中泥水、沙尘附着在活塞杆表面，刮伤活塞杆表面的镀铬层与内部的油封，导致液压油渗漏、阻尼力衰减的问题；下端的安装接口采用插销式固定结构，配合橡胶衬套实现柔性连接，既可以传递纵向、横向的载荷，又可以过滤掉高频的微小振动，避免金属硬连接带来的异响传递。

　　从实际应用场景来看，这类结构的减震构件不仅适用于常规家用乘用车辆，在轻型载货车辆、场地作业的低速工程车辆上也可以通过调整弹簧刚度、阻尼阀片参数实现适配，建模过程中对所有配合面的尺寸公差都做了对应预留，比如活塞杆与导向套的配合间隙、油封的安装槽尺寸、活塞与工作筒内壁的配合间隙，都完全参照实际量产部件的加工公差要求设置，既保证运动过程中不会出现卡滞，又能避免间隙过大导致的油液内泄、阻尼力不足问题。整个结构没有冗余的设计部件，所有零件都服务于阻尼缓冲、可靠安装、长期耐用的核心需求，拆解后可以清晰看到内部的油道走向、阀片堆叠方式、弹簧的固定限位结构，对于刚接触底盘悬架结构设计的工程人员来说，可以直观理解筒式减震器的工作原理，也可以作为悬架系统匹配设计时的基础结构参考，根据不同车型的轴荷、悬架行程要求，调整对应部件的参数即可快速衍生出适配不同车型的减震结构方案。
