径向发动机连杆传动构件结构设计

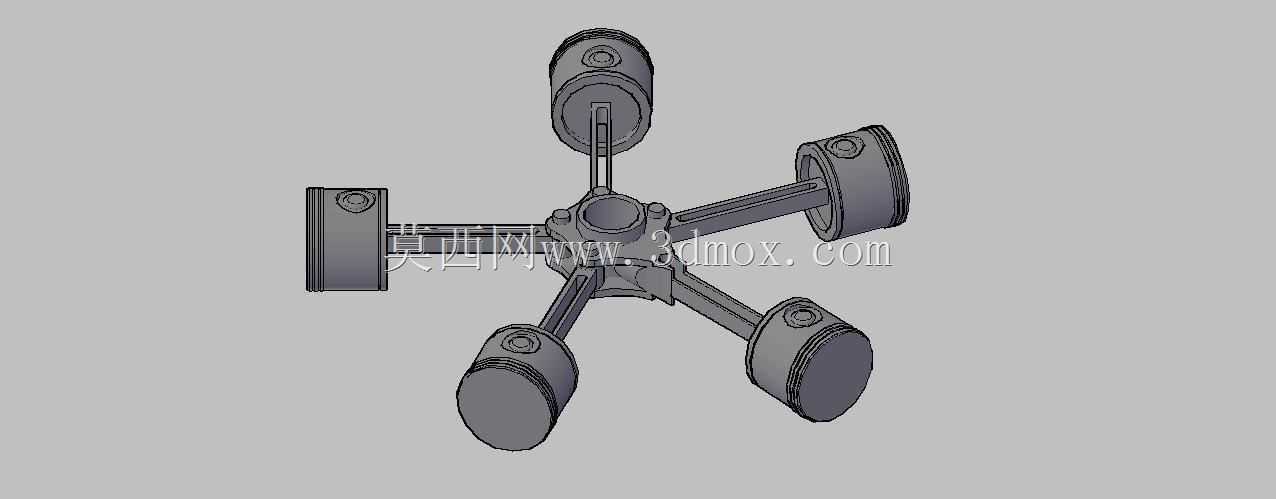

　　径向发动机的连杆总成是将活塞往复直线运动转化为曲轴旋转扭矩的核心传力构件，在多缸星型排布的动力装置中，主连杆与副连杆的配合精度直接决定整机动力输出平顺性、运转可靠性与服役寿命。本次完成的连杆三维结构，围绕径向发动机多缸周向布置的特殊传动需求展开，区别于直列发动机单连杆独立对接曲轴的结构形式，径向动力单元通常采用一根主连杆直接铰接曲轴曲柄销，其余各缸副连杆通过铰接销周向固定在主连杆大端的凸缘座上，整套构件在狭小的曲轴箱径向空间内完成多缸动力的汇合传递。

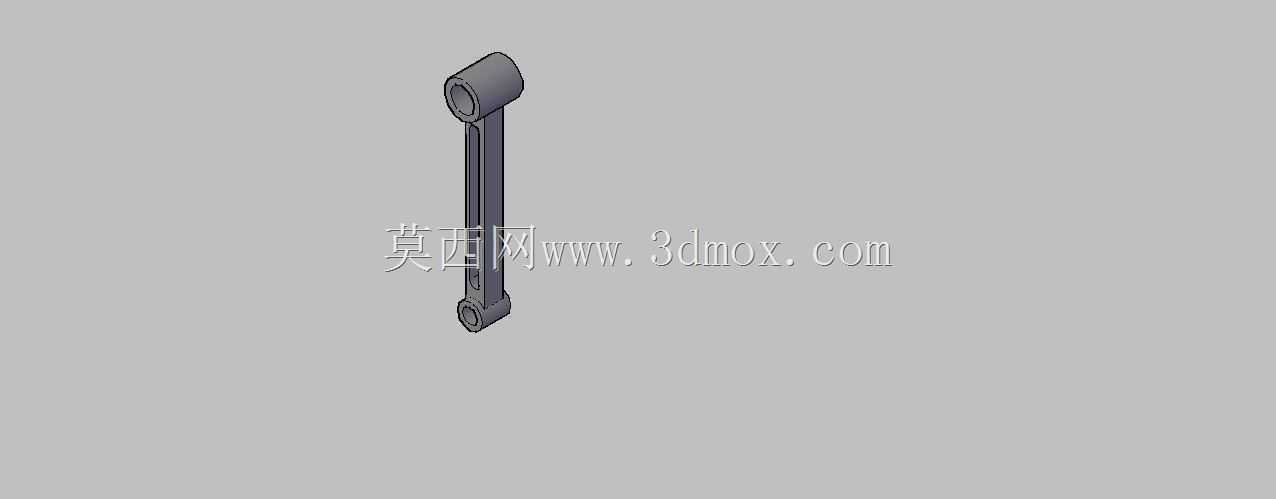

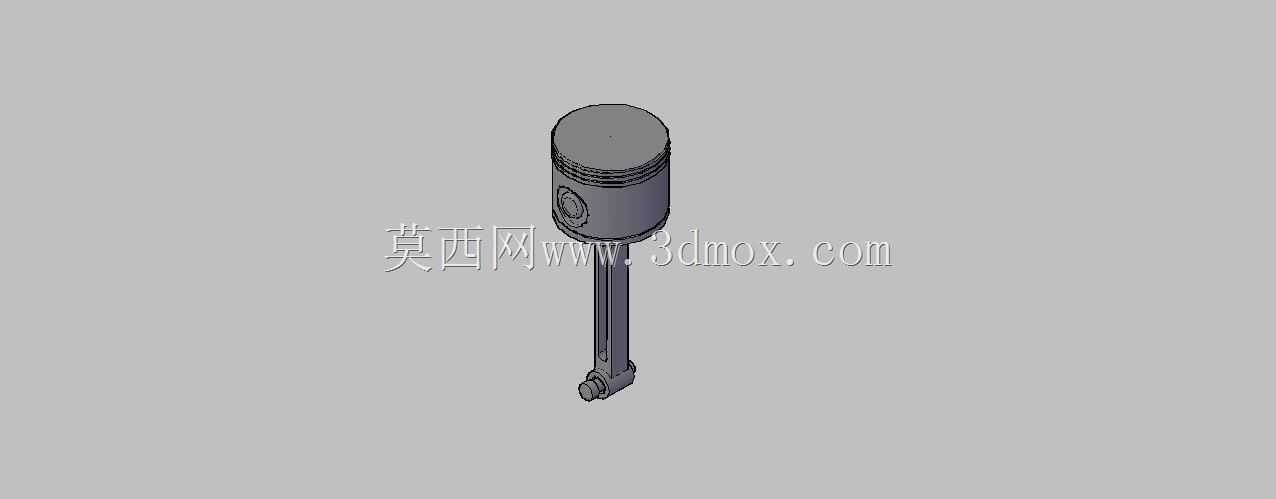

　　从实际工况承载逻辑来看，连杆在发动机工作循环中交替承受爆发压力冲击与往复惯性力拉压载荷，杆身截面采用工字形构型，在保证纵向抗弯、抗扭刚度的前提下尽可能削减往复运动质量，降低高转速工况下的惯性载荷。大端孔内嵌装轴瓦，工作状态下与曲柄销形成流体动压润滑摩擦副，孔位的圆柱度、两端面平行度以及大小端孔中心距公差，都直接影响轴瓦油膜形成稳定性，若中心距偏差超差，会改变活塞实际压缩止点位置，造成压缩比偏移，轻则动力输出下降，重则出现活塞撞气门、缸套异常偏磨的故障。小端孔内压装活塞销衬套，与活塞销座形成铰接回转副，衬套内壁开设的导油槽可将曲轴箱飞溅润滑油引导至摩擦面，避免高速摆动工况下出现干磨烧蚀。

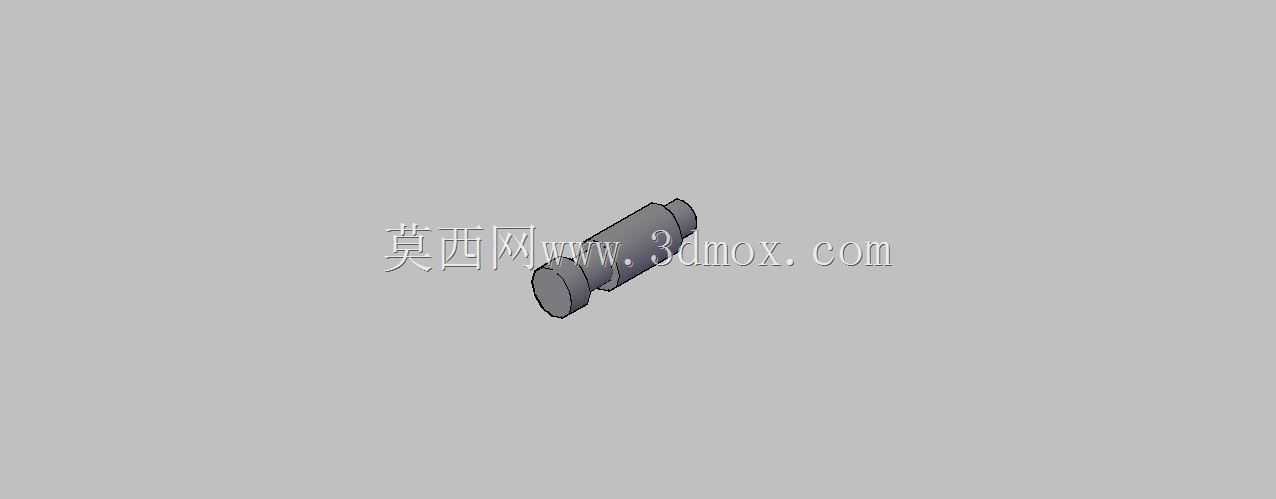

　　结构建模过程中优先完成了装配边界的校核：大端外圆轮廓需要避让曲轴箱内壁与相邻缸体副连杆的运动包络，在曲轴回转全行程内不能出现运动干涉；杆身两侧的减重凹槽深度经过反复验算，既要避开杆身应力集中的中性层区域，又要保证杆身与缸套内壁、曲轴平衡块之间留有足够的安全间隙。小端顶部的活塞销挡圈槽尺寸严格匹配标准挡圈规格，挡圈装入后可完全限制活塞销的轴向窜动，避免销子外圆刮蹭缸套内壁。大端周边的副连杆铰接座孔采用周向等角度排布，每个座孔的铰接销轴线都与主连杆曲柄销轴线保持平行，保证各副连杆传递的推力方向精准汇聚，不会产生额外的侧向分力加剧曲轴轴颈偏磨。

　　在工程落地场景中，这类连杆构件既可以用于小型航空星型活塞发动机、老式农用径向动力机组的测绘仿制，也可作为高校机械专业曲柄连杆机构运动仿真教学的演示载体。基于完成的三维实体，可以直接导出二维工程图，对大小端孔、杆身截面、铰接销孔等关键部位标注形位公差与粗糙度要求，大端轴瓦配合面通常要求IT6级精度、Ra0.8以下粗糙度，小端衬套孔采用IT7级精度，杆身非加工面保留模锻毛坯流线，进一步提升构件疲劳强度。建模时同步完成了整机运动干涉模拟，遍历曲轴0到720度完整工作循环，确认所有连杆在摆角极限位置都不会和周边固定件、运动件发生碰撞，同时核算连杆往复运动质量，为曲轴飞轮组的动平衡匹配提供准确的质量参数，避免整机运转时出现异常振动。连杆杆身与大小端的过渡位置全部采用大圆角平滑过渡，消除铣削加工留下的应力集中尖角，大幅提升构件在交变冲击载荷下的疲劳寿命，适配发动机长时间高负荷运转的使用需求。
