电源变压器生产用四柱式定位夹具结构

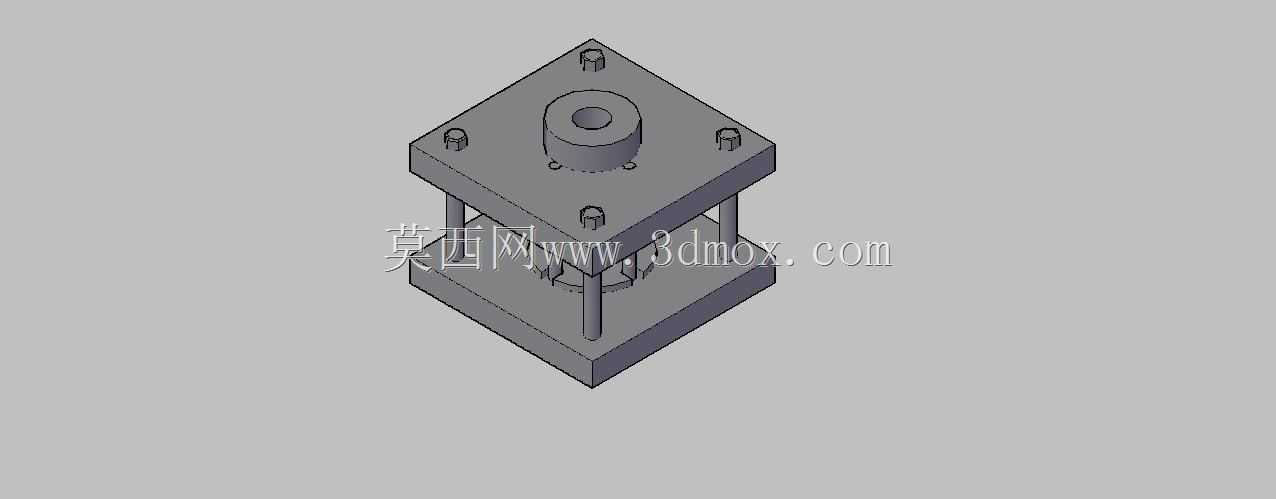

　　这套夹具结构主要面向中小型电源变压器的铁芯叠装、绕组压合、端盖组装工序设计，适配小批量多规格的电源变压器生产场景，可直接安装在常规手动压台或小吨位气动压力机工作台面使用，替代传统人工对齐、徒手施压的作业方式，解决变压器组装过程中叠片错位、绕组偏移、压合受力不均导致的成品性能不合格问题。从结构布局来看，整套夹具采用上下双层板式支撑加四柱导向的经典架构，下底板作为安装基准面，预留了与设备工作台连接的沉头安装孔，可根据不同压装设备的T型槽间距调整安装位置，安装边界可覆盖台面尺寸300mm*300mm以内的常规压装设备，无需额外制作过渡连接板。

　　四根导向立柱采用调质光轴加工，表面粗糙度控制在Ra1.6以内，与上压板的直线轴承配合，保证压合过程中上压板全程保持水平位移，不会出现偏斜卡滞，导向行程可适配总高度在150mm以内的变压器产品压装需求，更换不同厚度的定位垫块即可快速切换不同规格产品的装夹，换型调整时间可控制在10分钟以内。上压板中心位置设置了压头连接座，可根据压装设备的输出轴尺寸更换连接法兰，不管是手动压杆的球形压头还是气动缸的法兰输出端都能可靠连接，压头与上压板之间设置了止转销，避免压合过程中压头跟转划伤工件表面。

　　下底板中心设置了产品定位槽，定位槽的尺寸按照对应规格变压器的底座外形公差带设计，单边预留0.1mm的装配间隙，既可以保证工件快速放入定位，又能限制工件在压合过程中的水平窜动，定位槽采用可拆卸的镶块结构，磨损后可单独更换镶块，无需整体报废下底板，降低后期维护成本。上下板之间还设置了等高限位柱，当压合行程到达设定位置时，限位柱端面贴合，可精准控制压合后的产品总高度，避免压力过大压损绕组绝缘层，也能保证同批次产品的压合尺寸一致性，尺寸公差可控制在±0.05mm以内，满足电源变压器后续总装的尺寸配合要求。

　　整套夹具的所有受力部件都做了应力校核，导向立柱的抗弯强度、上下压板的抗压强度都满足最大1吨压装力的使用需求，日常使用过程中不会出现结构变形，导向部位预留了润滑油加注孔，定期加注润滑脂即可保证长期运行顺畅，无需复杂的日常维护。在实际生产场景中，工人只需将叠装好的变压器铁芯、绕组依次放入下底板的定位槽内，盖上上端盖后操作压合设备下行，上压板沿着导柱平稳下压，直到限位柱贴合即可完成压合作业，全程无需人工对齐扶持，可将单工位的组装效率提升40%以上，同时大幅降低人工操作导致的组装不良率。这套结构也可经过简单改型适配其他小型电子元器件的压装、组装工序，只需更换对应尺寸的定位镶块、调整限位柱高度即可快速适配新产品的生产需求，具备较强的通用拓展性。
