电源变压器用锁合式五金安装固定硬片

这款五金安装硬片主要应用于中小型电源变压器的柜体内部安装场景，在各类低压配电柜体、工业控制电源模组、小型成套供电设备里，承担变压器本体与安装基面之间的锁合固定、定位支撑作用，避免变压器运行过程中因自身振动、外部设备传导的震动出现移位、连接端子松脱的问题。从实际使用场景来看，这类固定硬片多搭配螺栓、螺母使用，部分场景下也会配合绝缘衬套、透明防护支架完成装配，既可以作为变压器本体的直接安装挂片，也能在柜门结构、设备侧封板位置作为锁舌配合件使用，适配棺材锁、架子支撑构件、门把手组件、旋钮固定座、定位夹具、铰链连接件等多种周边五金的装配需求，覆盖从电源舱内部构件固定到柜体开合结构锁止的多类装配场景。

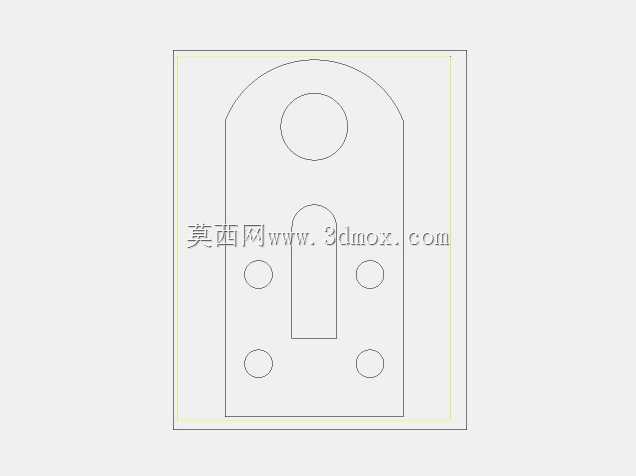

从结构设计思路来看，这款硬片采用单端圆弧收边的长条形轮廓，整体为平板式冲压成型结构，没有复杂的折弯或曲面造型，加工时仅需通过冲压落料、冲孔两道核心工序即可完成成型，加工成本低、量产一致性好，适合作为通用五金配件批量备货。圆弧端的设计一方面是为了规避安装空间内的尖锐棱角，避免装配过程中划伤操作人员手部、或是划破相邻布线的线缆绝缘层，另一方面圆弧轮廓也能适配部分圆形安装基面的贴合需求，在弧形安装梁上装配时不会出现边角翘起的问题。硬片上的开孔布局经过多场景适配优化：顶端的大尺寸圆孔为主定位孔，装配时可先通过该孔穿入定位销完成硬片的预装定位，降低后续螺栓对位的难度；中部的长条形腰孔为调节位，允许安装时根据实际装配公差在长度方向上做±3mm的位置微调，抵消柜体焊接、变压器安装孔位的累计误差，避免出现孔位对不上无法装配的问题；腰孔两侧对称分布的四个小圆孔为固定锁合孔，既可以穿入螺栓完成硬片与基面的硬连接，也可以作为拉铆钉的安装孔，适配不同的安装固定工艺。

从安装边界与尺寸适配角度来看，这款硬片的整体厚度控制在2mm，采用普通冷轧钢板冲压成型后做镀锌钝化处理，表面防锈能力满足常规工业柜体内部的使用环境要求，不需要额外做表面喷涂处理。硬片的整体宽度适配M6规格螺栓的安装空间，四个小圆孔的孔径刚好适配M5螺栓或4mm直径拉铆钉穿过，腰孔的宽度为6mm，可容纳M6螺栓在孔内滑动调节位置，顶端大圆孔的直径为12mm，既可以穿入M10规格的定位销，也能作为挂装孔直接挂在预先固定在基面上的螺栓头上，实现快速挂装后再锁合其余固定点，提升装配效率。安装时需要注意，硬片的平直端需要朝向变压器的承重方向，圆弧端朝向无遮挡的布线侧，避免硬片边角挤压线缆；如果是作为柜门锁的配合锁片使用时，需要将腰孔对准锁舌的伸缩方向，通过腰孔的调节量调整锁舌与锁片的啮合间隙，保证柜门开合顺畅无卡滞。

在实际选型使用过程中，这类固定硬片不需要做额外的二次加工，只要确认安装基面的孔位间距在硬片的孔位调节范围内即可直接使用，相比定制化的安装支架，通用型的硬片备货成本更低，装配容错率更高，既可以用在电源变压器的安装固定场景，也能临时作为其他电气元件的安装垫片、柜门的限位挡片、线束的固定座使用，是电气柜装配、小型电源设备组装过程中通用性极强的一类五金配件。建模过程中对所有开孔的边缘都做了0.2mm的倒角处理，还原真实冲压件的工艺特征，避免三维模型里出现直角锐边，和实际加工出来的零件特征保持一致，方便后续做装配仿真、工程图导出的时候直接调用，不需要再额外做工艺特征的补全。
