电源设备配套油底壳结构三维设计

　　在中小功率电源变压器的配套结构设计中，油底壳作为核心的下部承载与储油部件，其结构合理性直接决定整机的运行稳定性与长期密封可靠性，不少刚接触电源结构设计的工程师容易忽略这部分的细节设计，往往照搬通用壳体结构导致后期出现渗漏、安装干涉、散热不足等问题。这个油底壳的结构设计首先要匹配对应电源变压器的下部安装边界，底座法兰边的安装孔位完全对应变压器主体的下部固定点位，法兰边的厚度经过受力校核，能够承载变压器主体加上腔体内绝缘冷却油的总重量，不会在长期吊装或者静置使用中出现法兰变形导致的密封面错位。

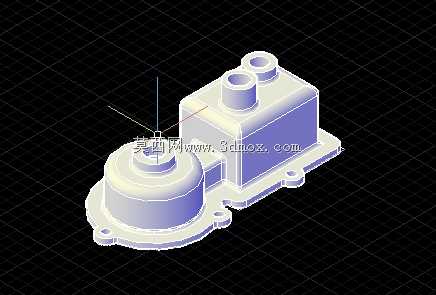

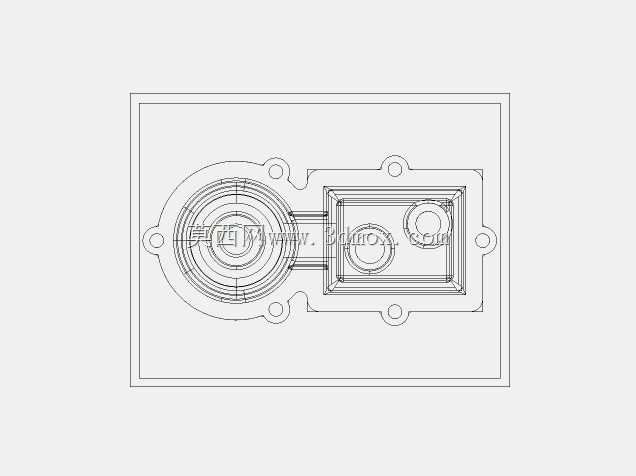

　　从结构布局来看，腔体分为两个连通的功能区域，一侧是直径较大的圆形主储油腔，对应变压器内部的核心绕组下部空间，能够容纳足够的绝缘冷却油，满足绕组浸油散热的需求，主储油腔的侧壁做了渐变的壁厚处理，靠近安装法兰的位置壁厚适当增加，提升整体的抗形变能力，上部的开口边缘做了密封槽预留设计，安装时可以嵌入耐油橡胶密封圈，和变压器的中壳部分配合实现静密封，避免冷却油渗漏。另一侧是方形的附属腔体，对应变压器的接线端与辅助元件的下部容纳空间，腔体上方预留了两个同轴的圆柱形接口，这两个接口分别对应注油通道与排气通道，接口的内径尺寸经过流量校核，注油时不会出现油液飞溅，排气时可以顺畅排出腔体内的空气，避免内部形成气阻影响冷却油的循环。整个壳体的底部做了微倾斜的导油结构，靠近排油口的位置略低，后期维护换油时可以让腔体内的废油完全排空，不会残留旧油杂质影响新油的绝缘性能。安装法兰边上的固定孔采用了沉孔设计，固定螺栓安装后螺栓头不会突出法兰平面，既可以避免安装时螺栓和其他部件产生干涉，也能让法兰面和安装基础完全贴合，保证安装的稳定性。在设计过程中，首先要确定的是腔体的有效容积，需要匹配对应功率变压器的冷却油需求量，既要保证油液能够完全浸没核心发热部件，也要预留足够的热膨胀空间，避免温度升高时油液膨胀从密封位置溢出。

　　其次要考虑安装边界的匹配性，法兰边的外轮廓尺寸不能超出变压器主体的下部安装范围，固定孔的孔距公差要控制在合理范围内，保证和上部主体装配时能够顺利对位，不会出现强制装配导致的壳体应力集中。另外，壳体的壁厚设计要兼顾强度与轻量化要求，过厚的壁厚会增加整体重量与材料成本，过薄则会在油压或者外力作用下出现形变，尤其是两个上部接口的位置，要做局部的加厚处理，避免外接管路时接口受力开裂。从实际应用场景来看，这类油底壳多用于小型油浸式电源变压器，常见于工业控制设备的供电模块、小型配电装置的电源单元，工作环境多为室内电气柜内，所以壳体的外表面不需要做额外的户外防腐处理，但内壁要做耐油涂层处理，避免长期和绝缘油接触出现材质腐蚀，污染油液降低绝缘性能。在建模过程中，要特别注意各个腔体之间的连通位置的圆角处理，不能出现直角死角，否则不仅会在铸造或者注塑加工时出现应力集中导致的开裂，也会让油液中的杂质沉积在死角位置，后期难以清理。两个上部接口的同轴度要严格控制，和外接管路配合时才能保证密封可靠，不会出现管路偏斜导致的渗漏。法兰边的密封面平面度公差要控制在合理范围内，安装密封圈后才能实现均匀的压紧，不会出现局部压力不足导致的渗油问题。另外，壳体的外部棱角都做了倒钝处理，避免装配或者维护时划伤操作人员，也避免棱角位置出现涂层脱落的问题。

　　很多新手在设计这类壳体时，容易忽略油液流动的顺畅性，在腔体内部设置多余的加强筋，反而阻挡油液的循环，影响散热效果，这个结构的加强筋都设置在腔体的外部，既可以提升壳体的整体刚性，又不会干扰内部油液的流动，外部加强筋同时还能起到辅助散热的作用，增加壳体和空气的接触面积，帮助油液中的热量更快散发出去。在安装边界的校核上，要考虑到实际装配时的操作空间，固定螺栓的安装位置要预留足够的扳手操作空间，不能出现螺栓拧装时工具和壳体其他部位干涉的问题，排油口的位置要预留足够的接油空间，方便后期维护时操作。
