带分度槽结构的星形轮盘机械零件设计

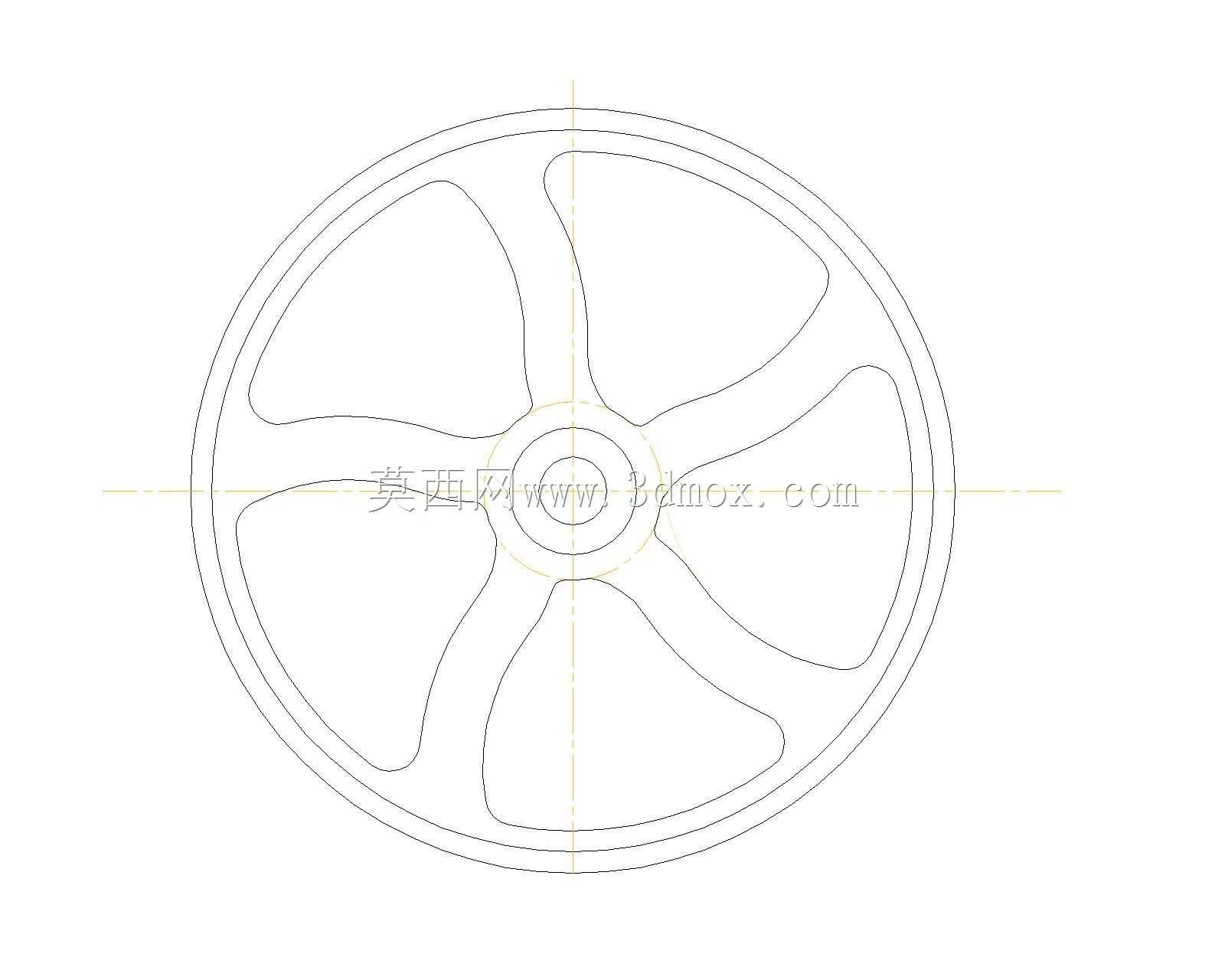

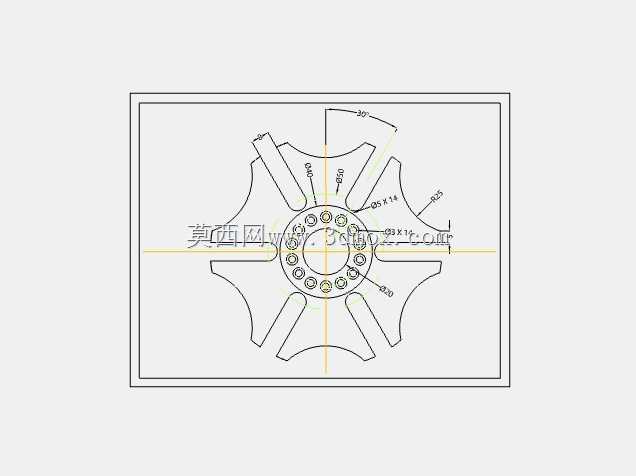

　　这类带周向均匀分度槽的星形轮盘，常见于间歇传动机构的槽轮组件中，在轻工包装生产线的进给工位、自动化装配线的转位台、多工位机床的分度转盘核心传动段都有广泛应用，核心作用是把连续的旋转输入转化为固定角度的间歇步进输出，匹配工位切换时的停驻动作需求，避免连续转动带来的工位定位偏差。从结构设计逻辑来看，整个轮盘采用中心对称布局，周向分布的8个直槽与中心基准呈30°分度夹角，这个角度参数直接对应单步转位的行程角度，槽宽尺寸标注为8mm，适配对应直径的拨销进入啮合，槽端设置R25的圆弧过渡，一方面减少拨销入槽时的刚性冲击，另一方面避免槽根位置的应力集中，提升零件反复受载下的疲劳寿命。

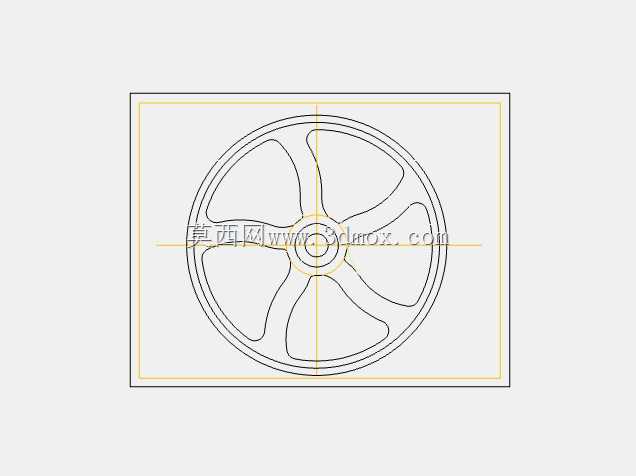

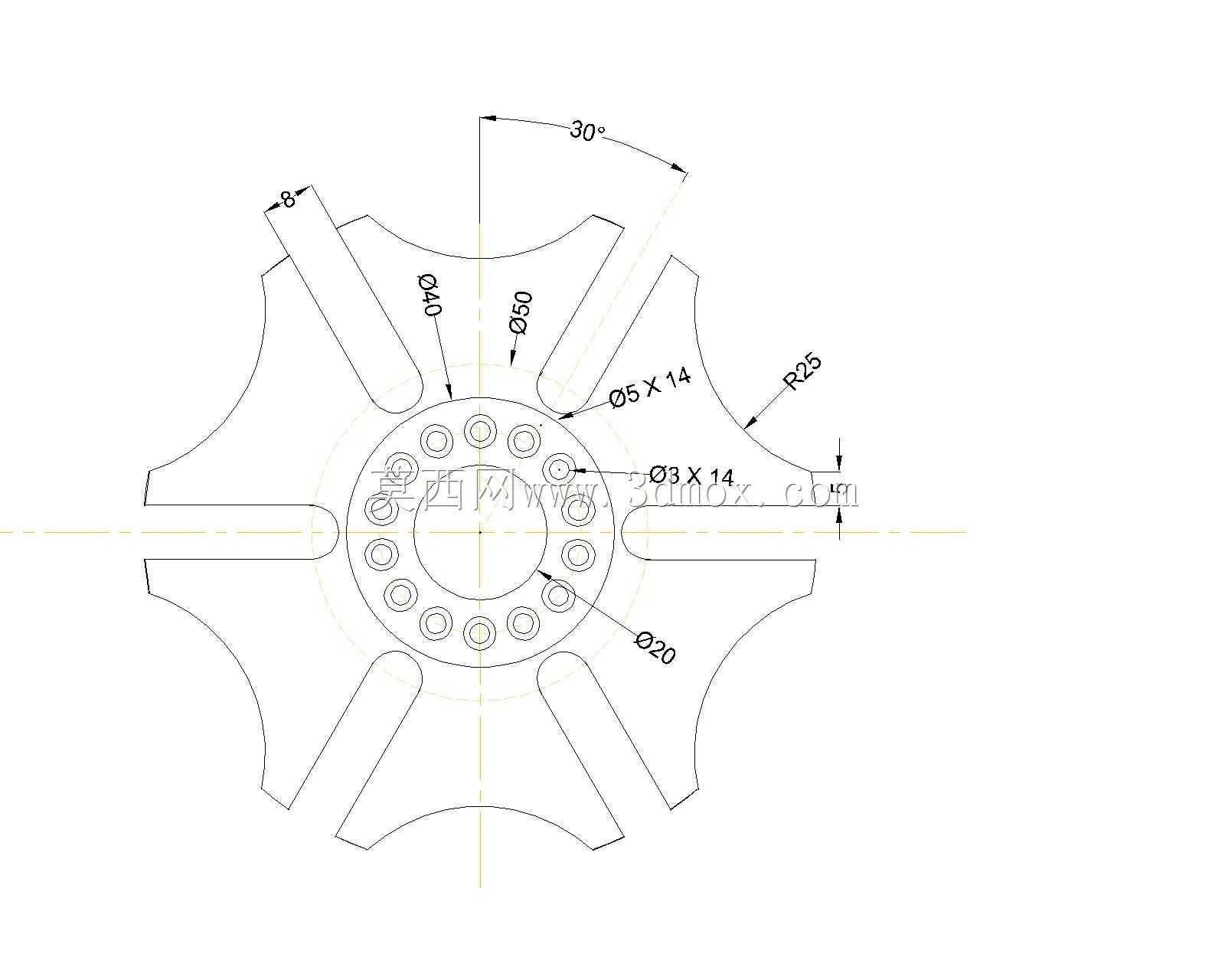

　　中心区域设置多层环形安装基准，最内圈Φ20的通孔为核心定位孔，用于穿装主轴实现轮盘的回转支撑，外围环形阵列的Φ3×14小孔为销钉固定孔，共12个沿圆周均匀排布，用于轮盘与主轴端法兰的周向固定，传递扭矩时避免键连接带来的间隙，适合高频启停的分度工况；再外圈的Φ5×14沉孔为减重安装孔，在不影响轮盘结构刚性的前提下，减少零件整体转动惯量，降低驱动端的负载冲击，同时也可作为辅助吊装或工艺装夹的定位孔。

　　轮盘的外轮廓采用圆弧与直线相切的过渡形式，非槽段的外圆弧面与拨盘的锁止弧配合，在槽轮转位停驻阶段实现位置锁止，不需要额外的定位销就能保证工位停驻时的位置稳定性，这也是槽轮机构相比棘轮、不完全齿轮机构的结构优势，零件集成了传动、锁止、安装定位的多重功能，不需要额外配套锁止零件就能完成间歇分度的动作需求。从安装边界来看，轮盘的最大外缘由R25的圆弧构成，整体回转直径可通过标注尺寸推算，安装时需要保证中心定位孔与主轴的同轴度公差控制在0.02mm以内，否则拨销入槽时会出现卡滞或磨损加剧的问题；周向槽的对称度相对于中心基准的公差需要控制在0.015mm范围内，否则多工位停驻时会出现位置偏移，影响后续装配或加工的精度。设计时特意将槽的深度做了冗余设计，槽底到中心的距离标注为Φ50，保证拨销在整个啮合行程中不会触碰槽底，同时槽的侧壁做了表面硬化处理的工艺预留，因为拨销与槽壁是反复滑动摩擦的接触面，硬度不足会快速出现磨损间隙，导致分度精度下降。这类零件的材质通常选用40Cr调质处理，毛坯采用模锻成型后进行机加工，关键的槽面与中心孔需要进行磨削加工，保证表面粗糙度达到Ra1.6以下，减少摩擦损耗。

　　在实际应用场景中，这类星形槽轮的转速通常不高，输入转速一般控制在100rpm以内，因为槽轮机构在启停瞬间存在柔性冲击，转速过高会带来明显的振动与噪音，因此多用于中低速、工位数量固定的自动化设备中，相比凸轮分度器成本更低，结构更简单，维护也更方便，适合中小载荷的分度传动场景。建模过程中需要重点注意周向阵列的特征对称性，所有槽与孔的角度偏差必须严格控制，否则实际装配时会出现拨销无法顺利入槽的问题，同时过渡圆角的尺寸不能随意更改，圆角过小会导致应力集中，在频繁的冲击载荷下出现槽根开裂的故障。
