多通接口承压连接壳体结构设计

在流体输送、压力回路搭建的现场工况里，这类多通接口的承压连接壳体，是管路系统里绕不开的核心转接部件，很多现场施工的老工程师都清楚，转接部位恰恰是整个管路最容易出现渗漏、应力开裂的位置，所以这类零件的设计从来不是画几个圆柱筒拼起来那么简单。先从实际安装场景说，这类壳体通常用在中低压流体回路的节点位置，需要同时对接三个不同走向的管路，两个轴向的大口径接口负责主通路的流体导通，侧置的接口用来接分支回路、测压接头或者排空管路，现场安装的时候不需要额外做焊接转接，直接通过接口的配合面装密封件、拧紧扣件就能完成装配，能大幅减少现场施工的焊接工作量，也避免了焊接带来的应力变形、焊渣残留堵管路的问题。

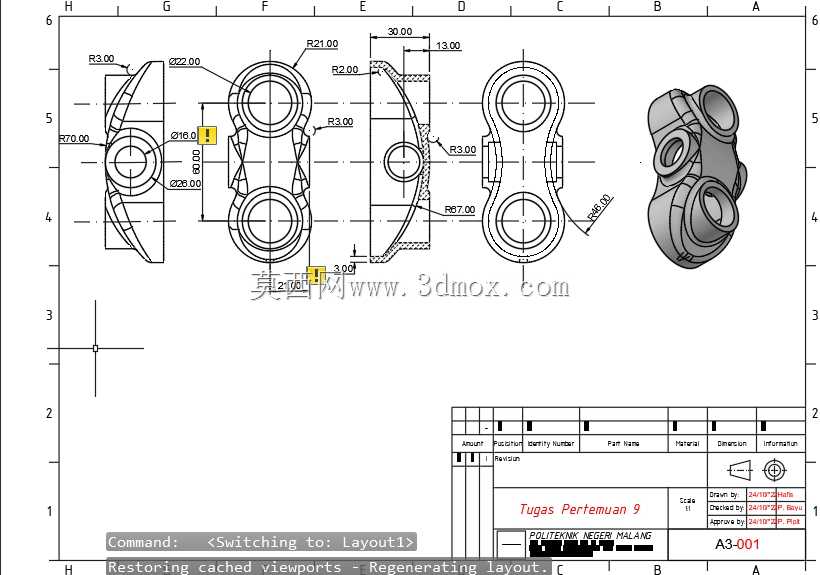

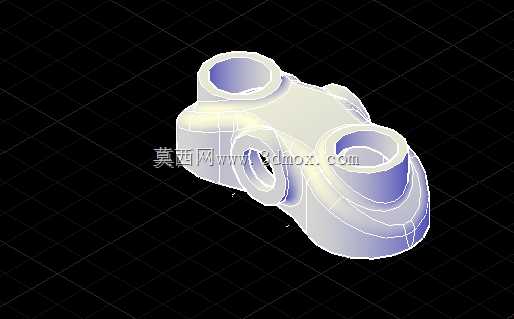

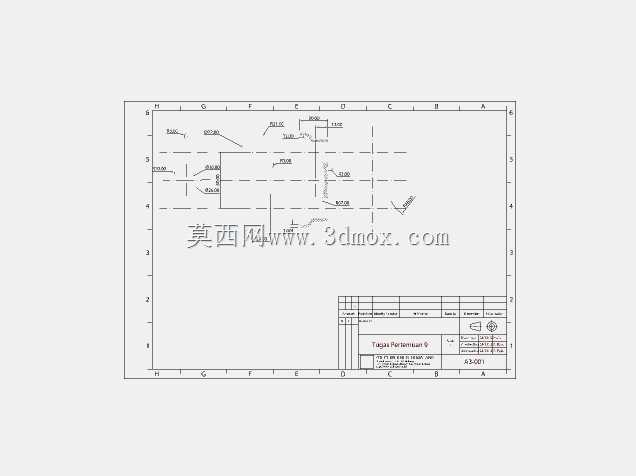

做这个结构的三维设计时，最先要卡的是安装边界尺寸，两个主通路的接口同轴度公差必须控制在0.05mm以内，不然现场对接管路的时候会出现别劲的情况，时间长了密封件会因为持续受侧向力出现早期渗漏。侧置接口的轴线和主通路轴线的空间夹角，是根据现场管路的走向反复调整的，角度偏差超过1度，分支管路的安装就会和周边的设备构件产生干涉，所以建模的时候先把周边的安装空间预留尺寸导入装配环境，再反推壳体的外形轮廓，而不是先画零件再凑装配。

从结构特性来看，壳体的壁厚不是均匀的，接口和主体衔接的位置做了渐变的圆弧过渡，这是因为流体在通路转向的时候会对管壁产生持续的冲蚀，同时管路内的压力波动会在结构转角位置产生应力集中，如果做成直角衔接，循环压力载荷下很容易在转角位置萌生裂纹，渐变圆弧的曲率是根据工作压力下的应力仿真结果反复调整的，既保证应力集中系数控制在安全阈值以内，也不会因为壁厚过大增加不必要的材料成本。接口的端面做了止口结构，安装密封件的时候能自动对中，不会因为现场装配的时候密封件放偏导致试压的时候出现渗漏，止口的深度是根据所选密封件的压缩量计算的，压缩量控制在18%-22%之间，既能保证密封效果，也不会因为压缩量过大导致密封件永久变形失效。

再说到实际使用的功能，这个壳体内部的流道做了顺滑的修型，没有突兀的台阶或者死角，一方面能减少流体通过的时候的阻力损失，降低整个回路的动力损耗，另一方面也避免了流体里的杂质在死角位置沉积，时间长了堵塞流道，尤其是用在带少量杂质的流体回路里，流道的顺滑度直接影响整个部件的使用寿命。壳体的外部轮廓没有多余的凸台，除了接口位置的加强筋，其余位置都做了轻量化的壁厚优化，在满足1.5倍工作压力的静压强度要求、10万次压力循环的疲劳强度要求的前提下，尽可能降低零件的整体重量，不管是做金属材质的机加工、铸造，还是做工程塑料的注塑成型，都能控制材料成本，同时也减轻安装位置的承重负载。

建模过程中，所有的配合尺寸都留了合理的公差带，和标准管路对接的接口尺寸严格匹配通用管路的外径规格，不需要单独定制配套的管路接头，现场维修更换的时候直接用标准件就能替换，降低后期的运维成本。安装的时候不需要复杂的专用工装，只要用普通的扭力扳手按照规定的扭矩拧紧接口的紧固件就行，壳体本身的结构强度能承受拧紧过程中的扭矩，不会因为安装力过大出现壳体开裂的情况。另外，壳体的外表面没有尖锐的棱角，所有的外角都做了倒钝处理，避免现场安装施工的时候划伤操作人员，也避免运输过程中磕碰损坏密封配合面。
