带双耳安装座的铰接式管夹支撑结构

项目分类:通用五金配件 发布时间:2024-12-26 ID:866890
  • 带双耳安装座的铰接式管夹支撑结构
  • 带双耳安装座的铰接式管夹支撑结构
  • 带双耳安装座的铰接式管夹支撑结构
  • 带双耳安装座的铰接式管夹支撑结构
  • 带双耳安装座的铰接式管夹支撑结构
  • 带双耳安装座的铰接式管夹支撑结构
  • 带双耳安装座的铰接式管夹支撑结构

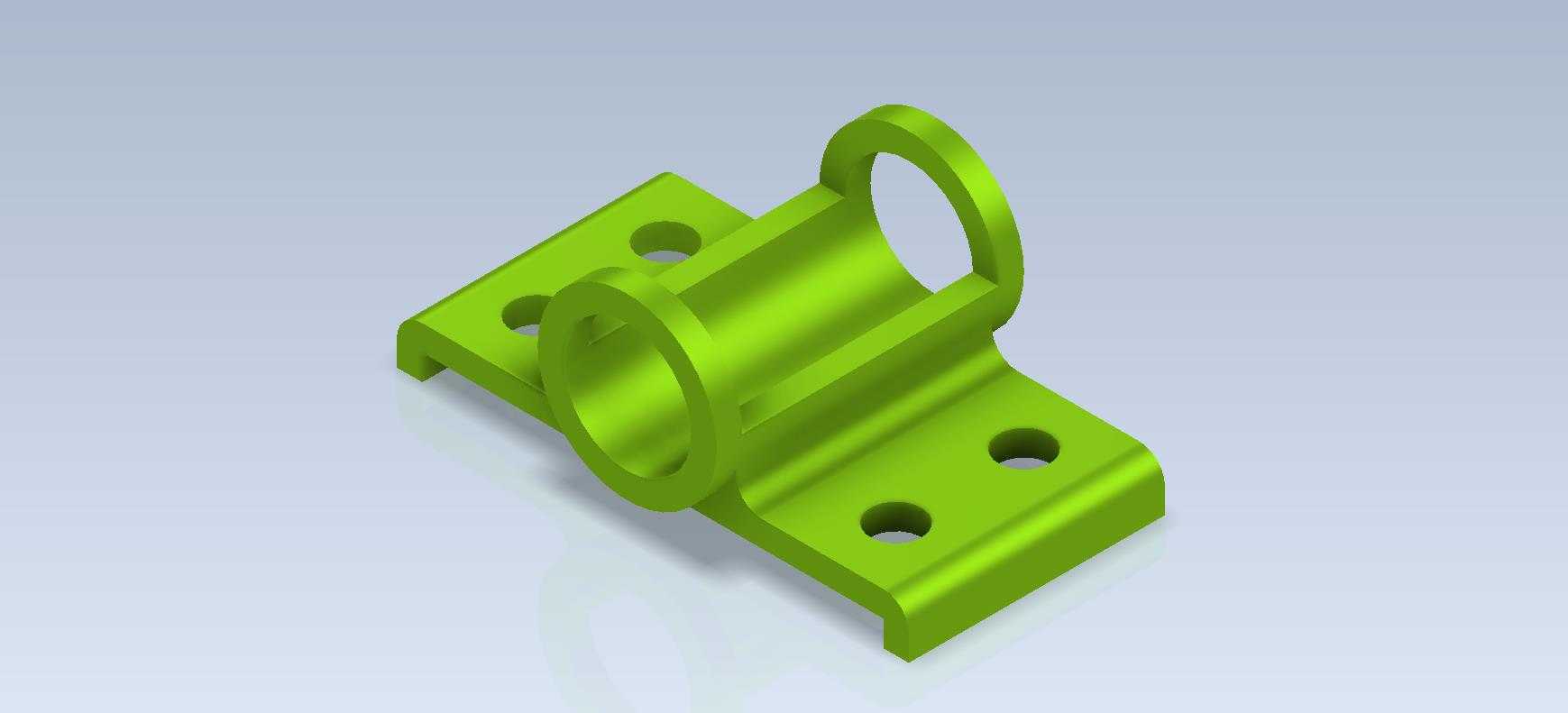

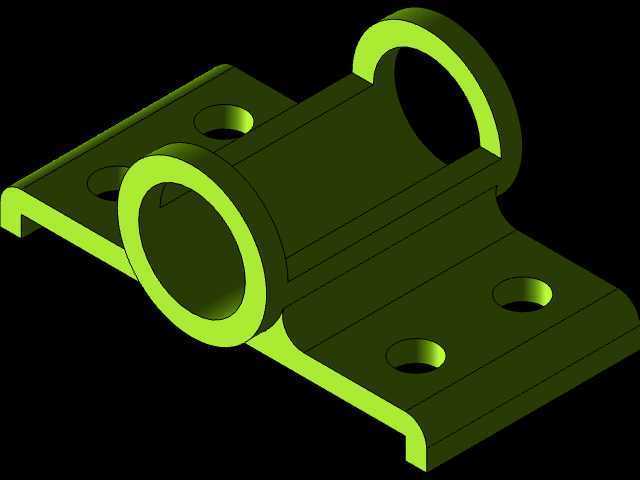

这类带双耳安装底板的铰接支撑结构,在轻工输送线、小型液压管路排布、气动元件固定场景里应用十分普遍,很多现场做设备改造的工程师都接触过类似结构,只是不同工况下的尺寸、载荷参数会做对应调整。从结构本身来看,主体的筒状铰接孔是核心功能部位,这个通孔用来穿装铰接销轴或者被支撑的管类零件,孔的内壁粗糙度、圆柱度直接影响铰接转动的顺畅度,或是管件固定后的同轴度,要是孔位加工出现偏斜,后续穿装销轴时会出现卡滞,长期往复摆动还会造成销轴偏磨,缩短整套结构的使用寿命。

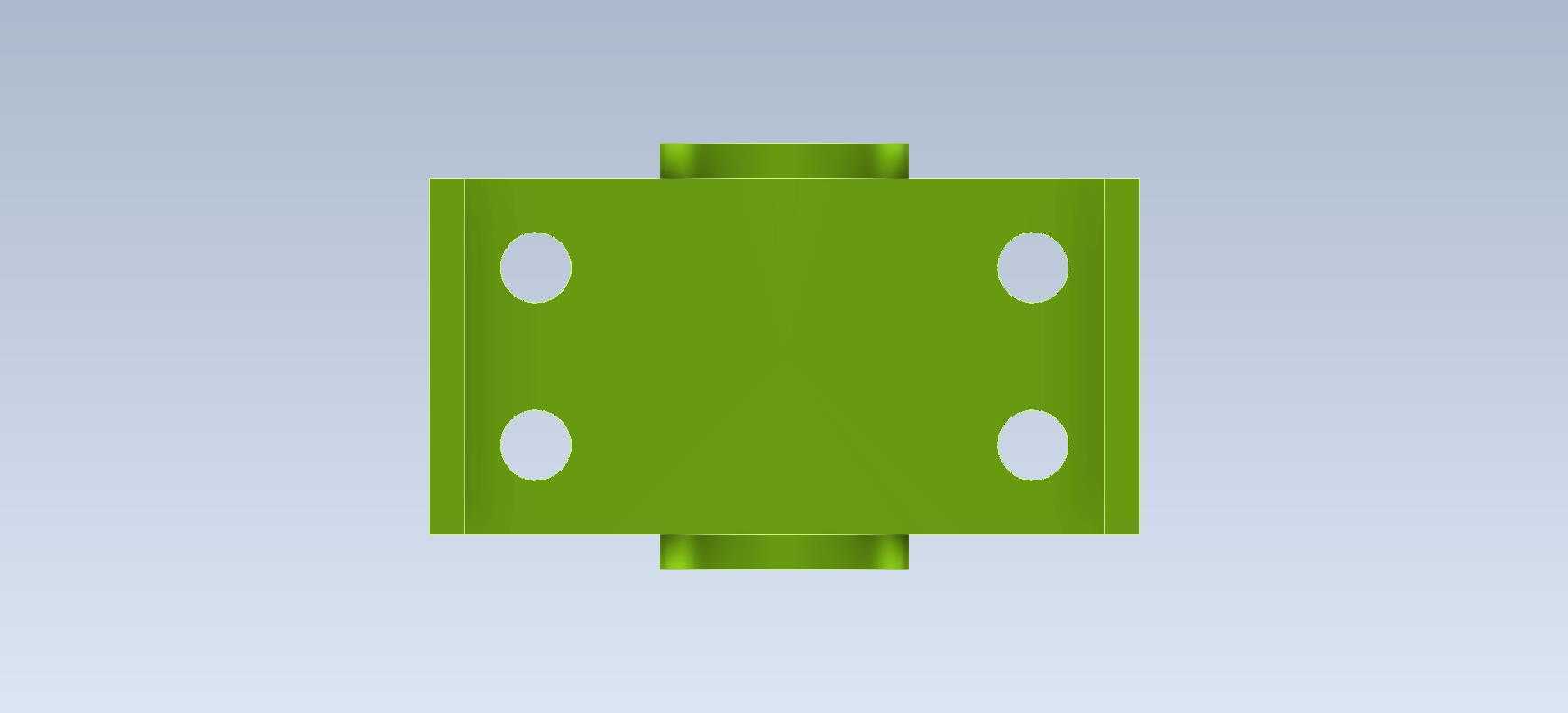

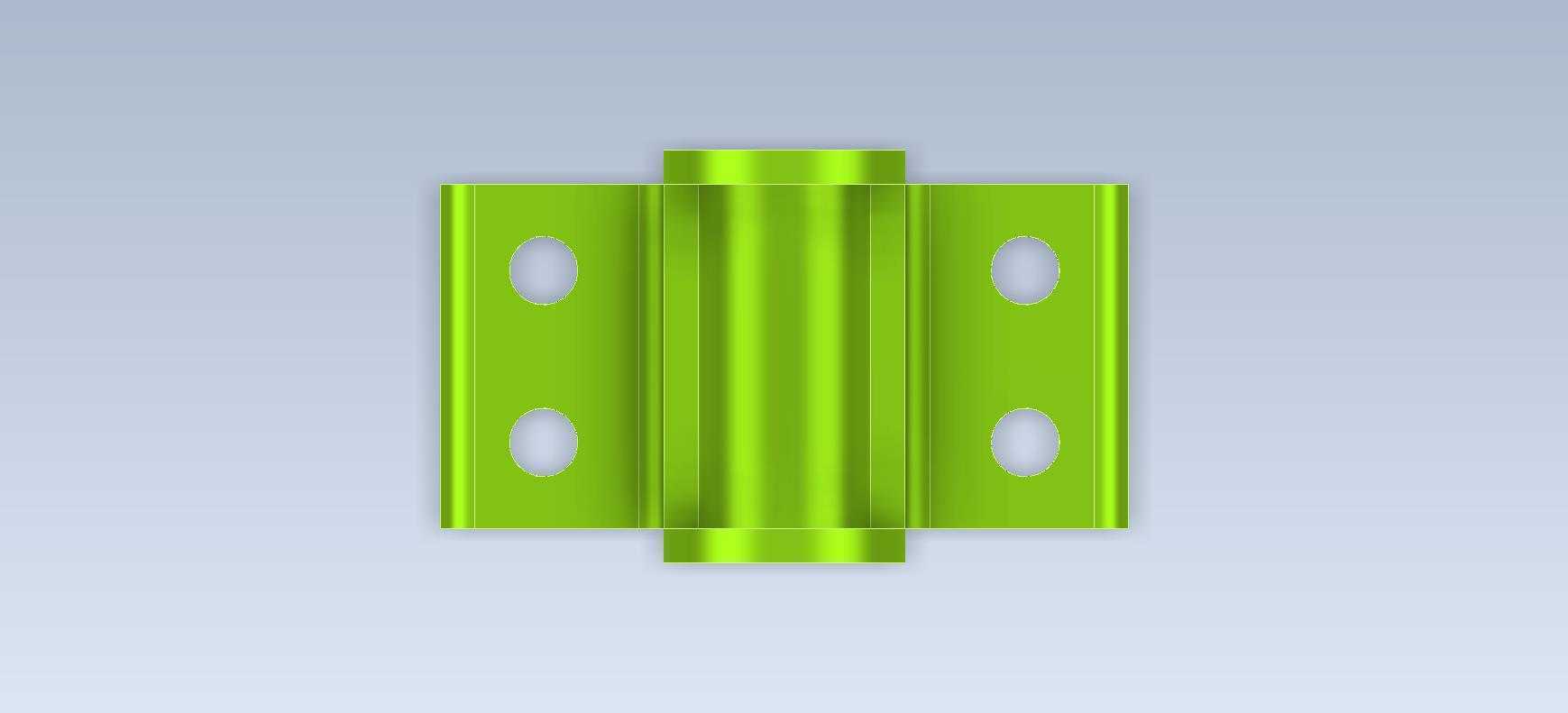

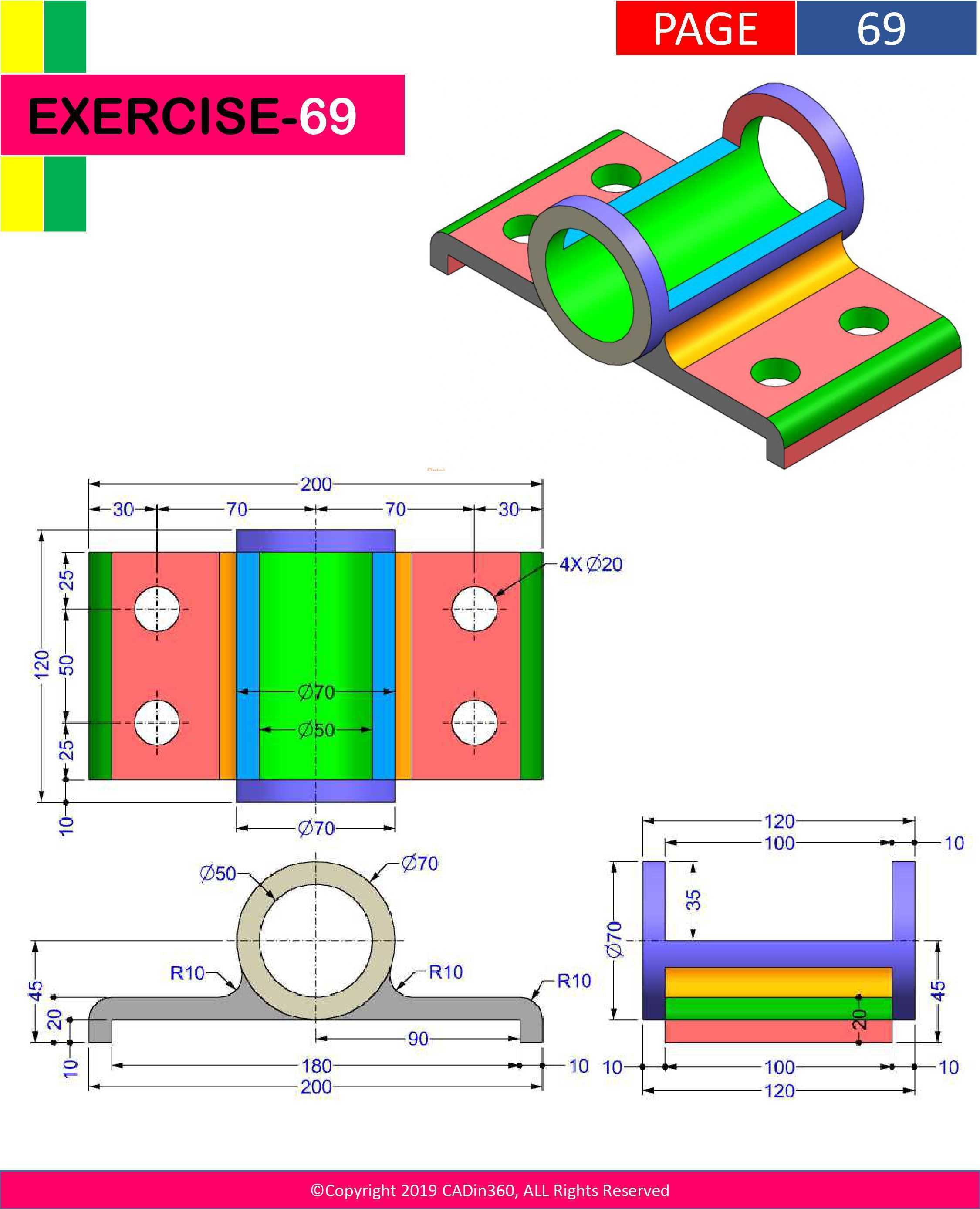

设计这类结构的时候,首先要确定的是铰接孔的通径,这个尺寸完全由穿装的销轴直径或是被支撑管件的外径决定,不能随意缩放,比如现场常用的16mm外径气动管,配合的铰接孔内径就要留0.2-0.3mm的间隙,方便装配同时不会出现过大的旷量。然后是两侧的安装耳板,底板上的四个安装孔是对称排布的,孔位的中心距要和现场安装基面的预留螺孔完全匹配,很多新手建模的时候容易忽略安装边界,把孔位做的太靠近底板边缘,实际装配时螺栓的扳手空间不够,最后只能现场扩孔或是打磨基座,反而耽误工期。底板的折弯角度是90度垂直,这个角度的公差要控制在±0.5度以内,不然安装后整个筒状结构会出现倾斜,穿装的长轴或是管件会产生附加弯矩,长时间运行容易出现疲劳断裂。

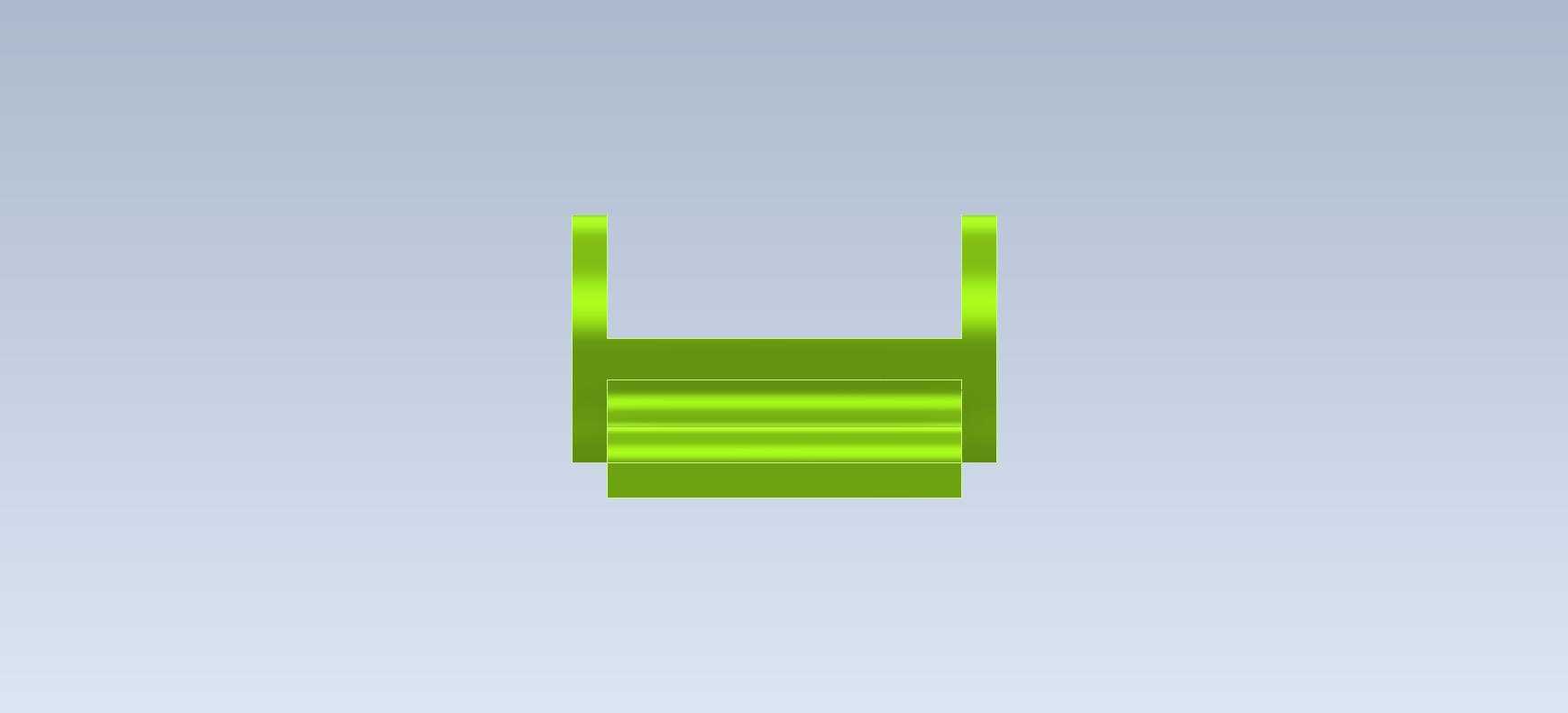

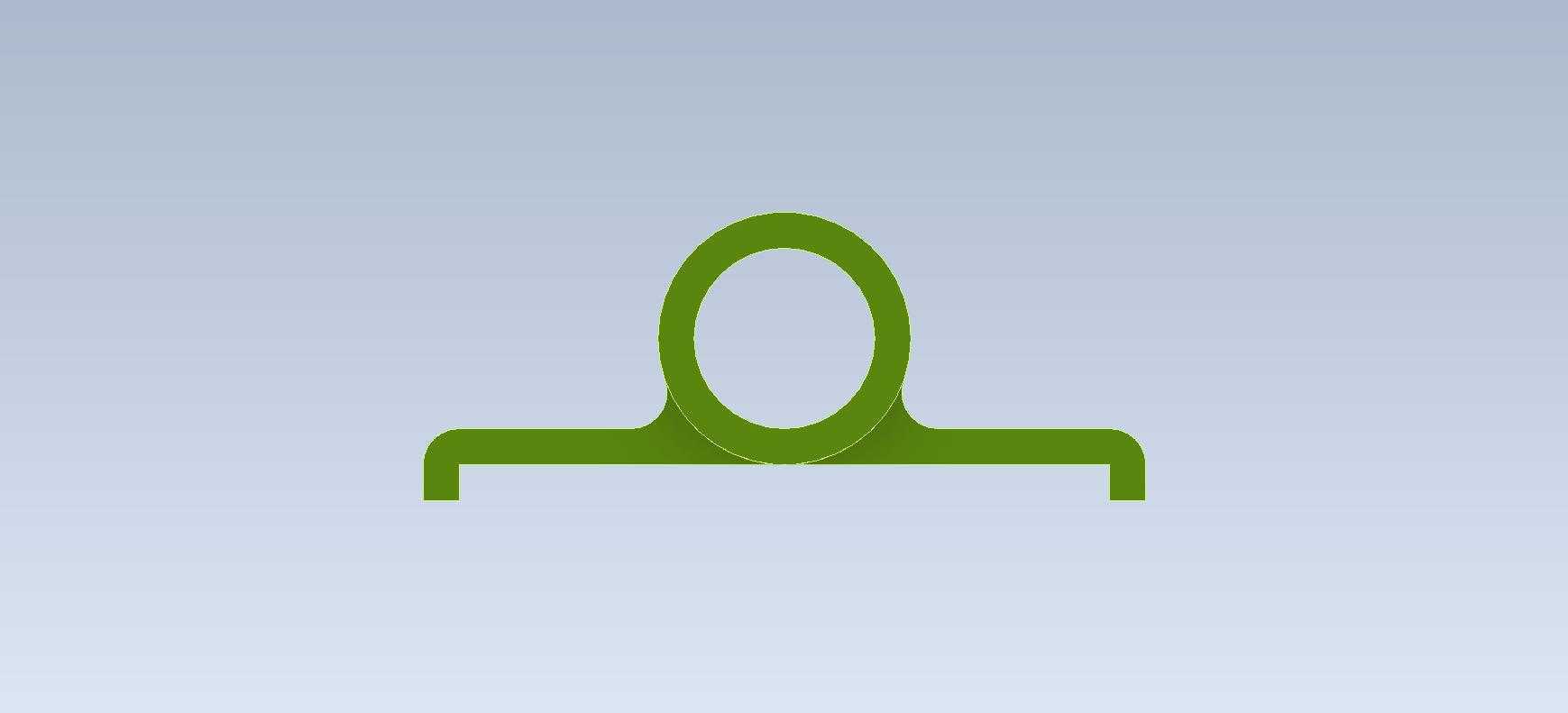

筒身和底板连接的部位做了圆弧过渡,这个细节不是为了外观好看,而是为了降低应力集中,要是直接做直角连接,在承受径向载荷的时候,直角根部的应力会是其他部位的3-4倍,设备运行时受振动影响很容易在根部出现裂纹,尤其是在有往复冲击的工况下,比如冲压设备旁的管路固定,没有过渡圆角的结构往往用不到三个月就会开裂。筒身外侧的环形凸缘,一方面是增加筒身的结构刚度,避免薄壁筒在受径向力时出现变形,另一方面也可以作为轴向定位的台阶,穿装销轴或是管件时,抵靠到凸缘端面就能确定轴向安装位置,不用现场反复测量定位尺寸,能提升装配效率。

实际选型应用的时候,要先核算结构的承载能力,比如支撑的管路重量加上管路内流体的动态冲击力,要是用于铰接摆动的场景,还要计算往复摆动时的剪切力,对应调整筒身的壁厚和底板的厚度,普通轻型气动管路固定用3mm壁厚的结构就足够,要是用于液压管路或是重载铰接场景,壁厚要加到5mm以上,安装孔的直径也要对应放大,适配更大规格的固定螺栓。安装孔的形式这里做的是直通孔,适合用螺栓穿装固定在型材基面或是钢板基座上,要是现场需要调整安装位置,也可以把安装孔改成腰型孔,预留10-15mm的调节余量,方便现场对齐管路位置,不用重新在基座上打孔。

建模的时候要注意几个工艺细节,首先是所有的棱边都要做倒钝处理,不光是外观的问题,加工的时候锋利的棱边容易划伤操作人员,喷涂表面处理的时候也容易出现漆层挂流;然后是拔模角度,要是采用注塑或是铸造成型的工艺,筒身的内壁和外壁都要留1-1.5度的拔模斜度,方便脱模,要是采用机加工工艺,就不用留拔模角度,但要考虑刀具的进刀退刀空间,比如铰接孔的加工,要保证镗刀能顺利进出,不能出现封闭的内槽结构。还有底板和筒身的连接部位,要是采用焊接工艺制作,要预留焊接坡口,保证焊透,焊接后还要做去应力处理,避免焊接变形导致孔位偏移。

从安装边界来看,整个结构的宽度方向尺寸要小于安装基面的宽度,不能超出基座边缘,不然固定螺栓只能单侧受力,容易松动;高度方向要保证铰接孔的中心高和对接部件的中心高一致,偏差不能超过0.2mm,不然会出现别劲的情况,转动的时候阻力变大,能耗也会增加。很多现场调试的时候出现的转动卡滞问题,往往不是零件加工精度不够,而是安装时中心高偏差太大,造成附加载荷,最后把销轴磨坏。这类结构看起来简单,但是每一处尺寸都是和实际装配、使用场景直接挂钩的,没有多余的设计,每一个凸缘、每一个圆角、每一个孔位都有对应的工程作用,做结构设计的时候不能只看外观形状,要结合实际的安装工况、载荷情况、加工工艺来调整每一处细节,才能保证做出来的零件装得上、用得住、维护方便。
