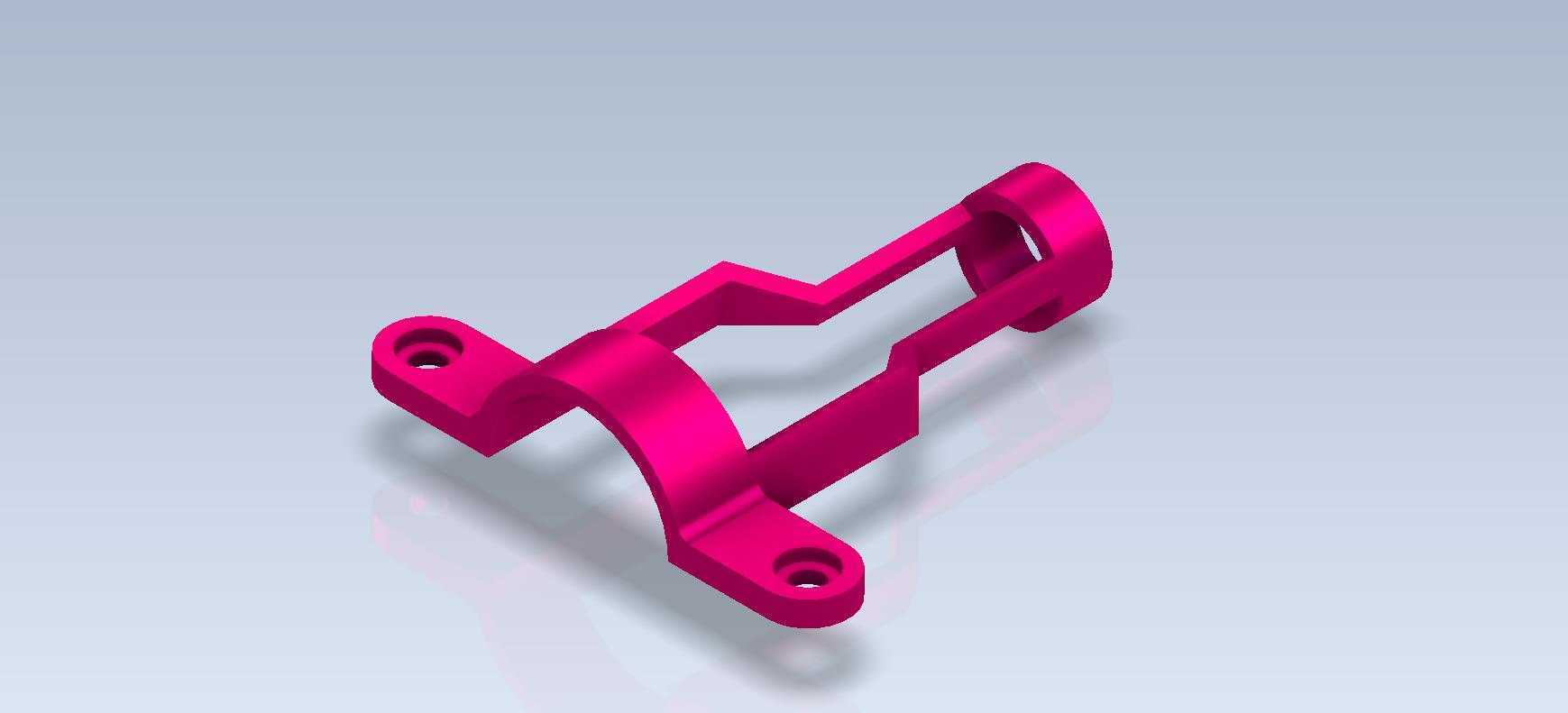

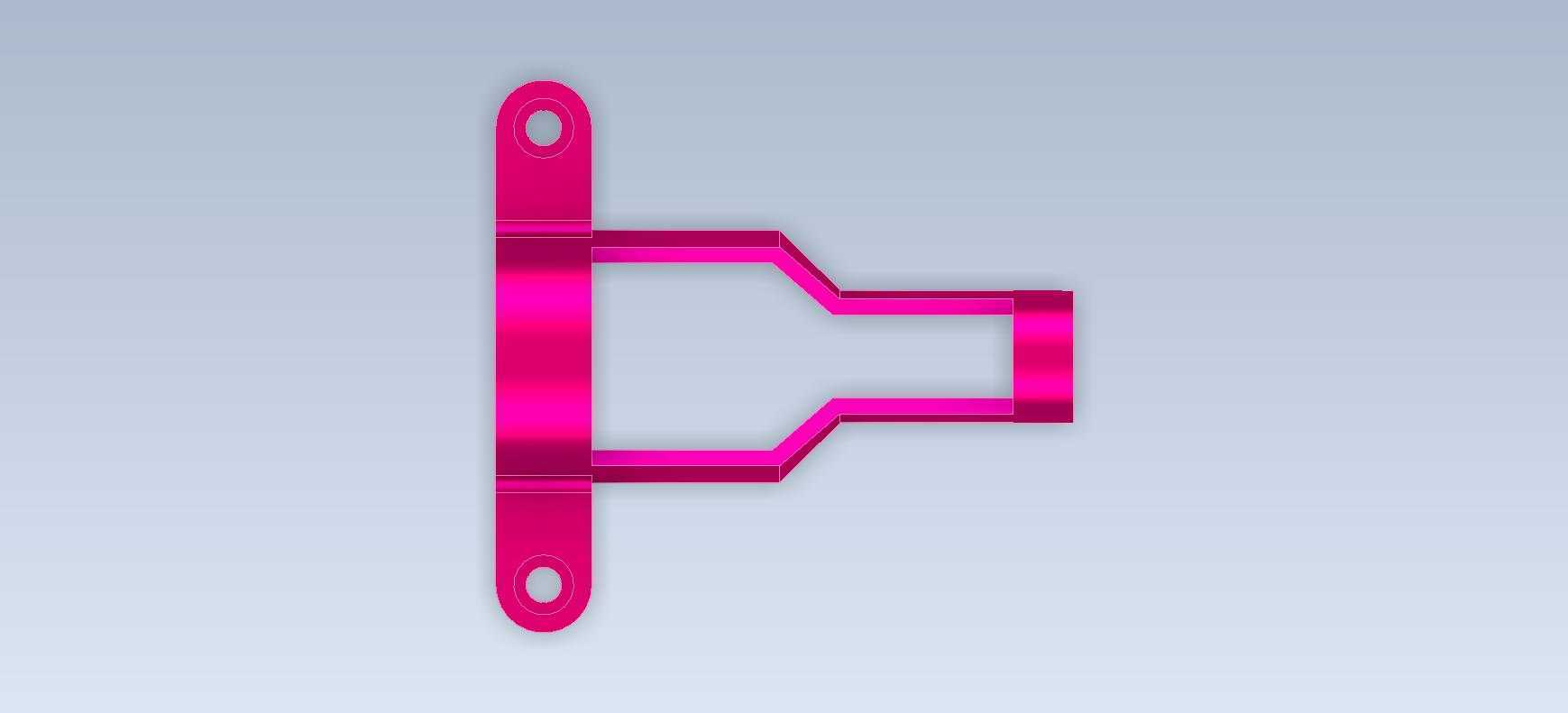

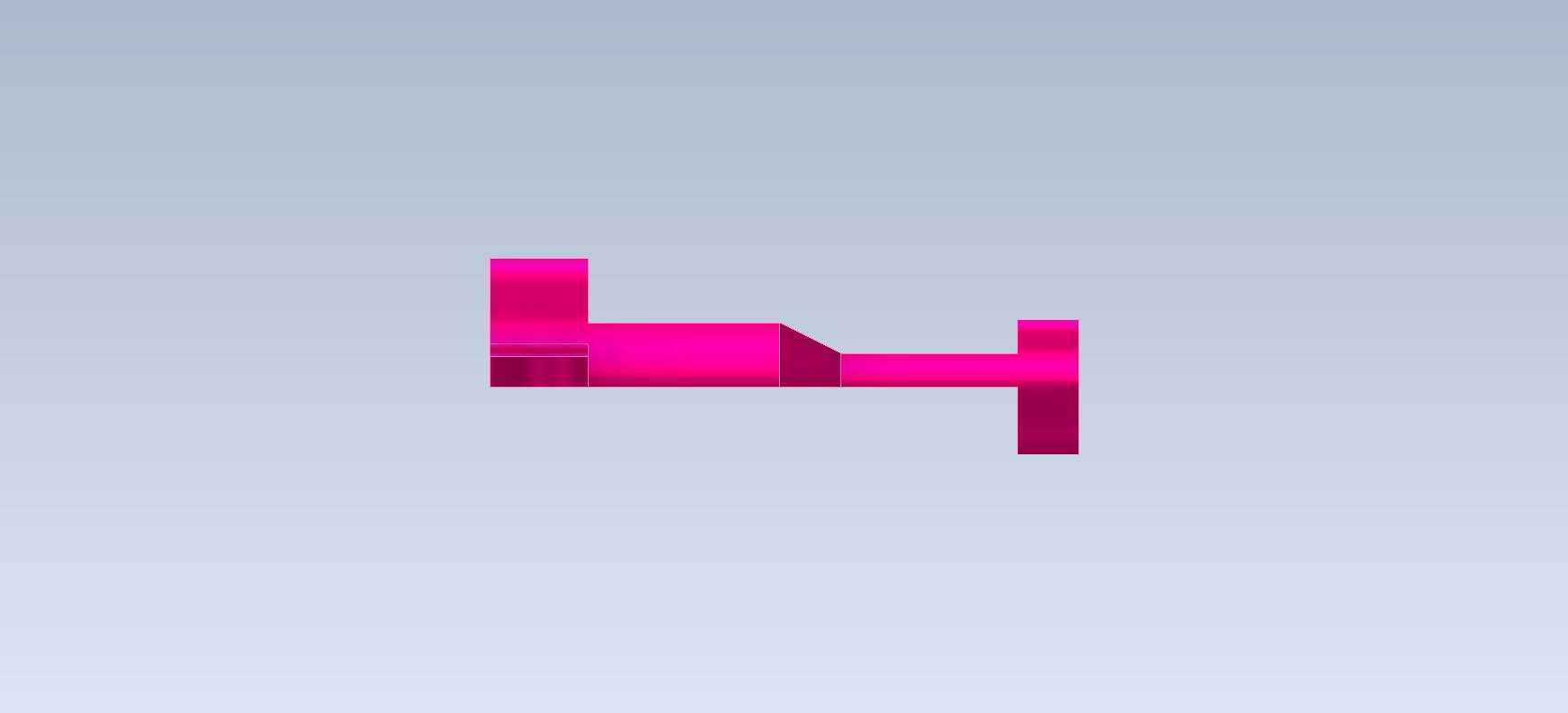

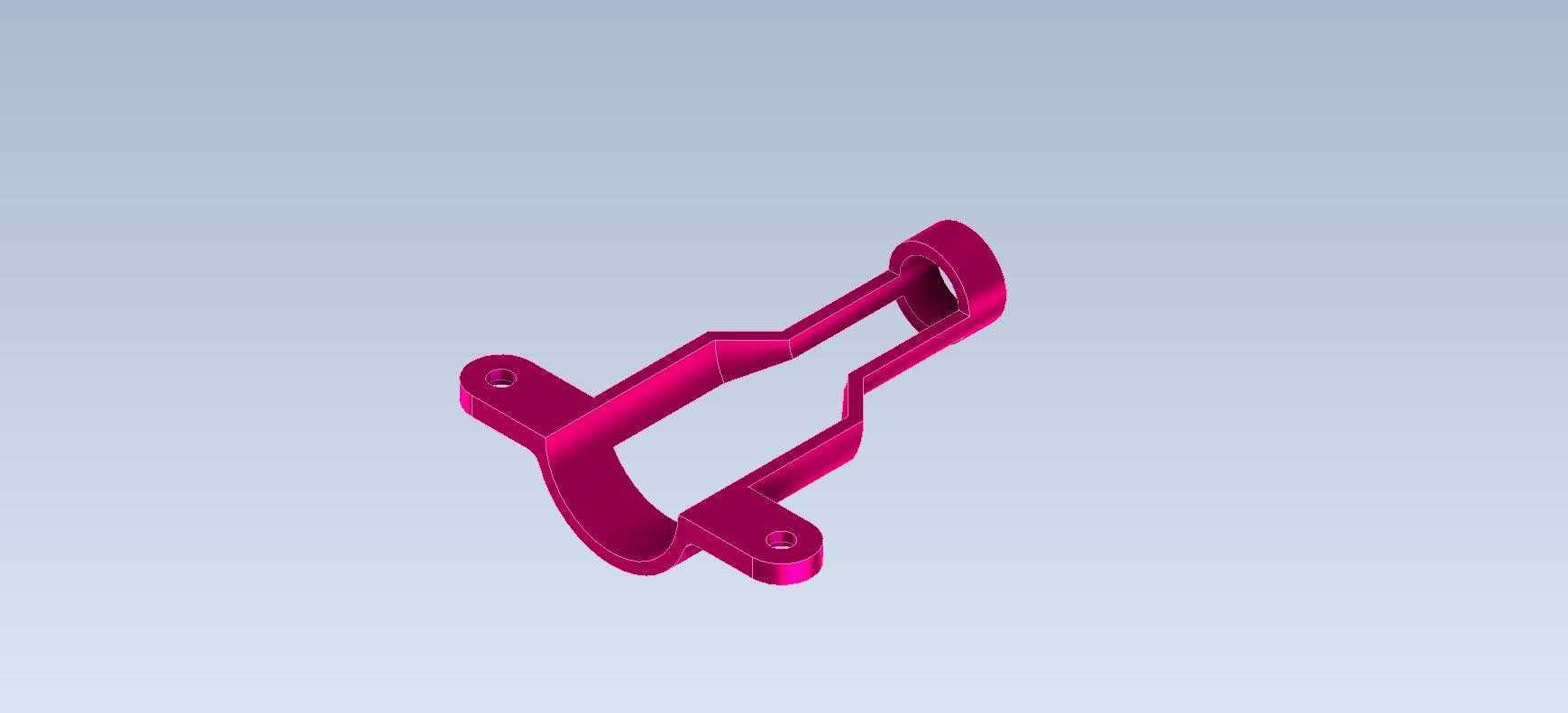

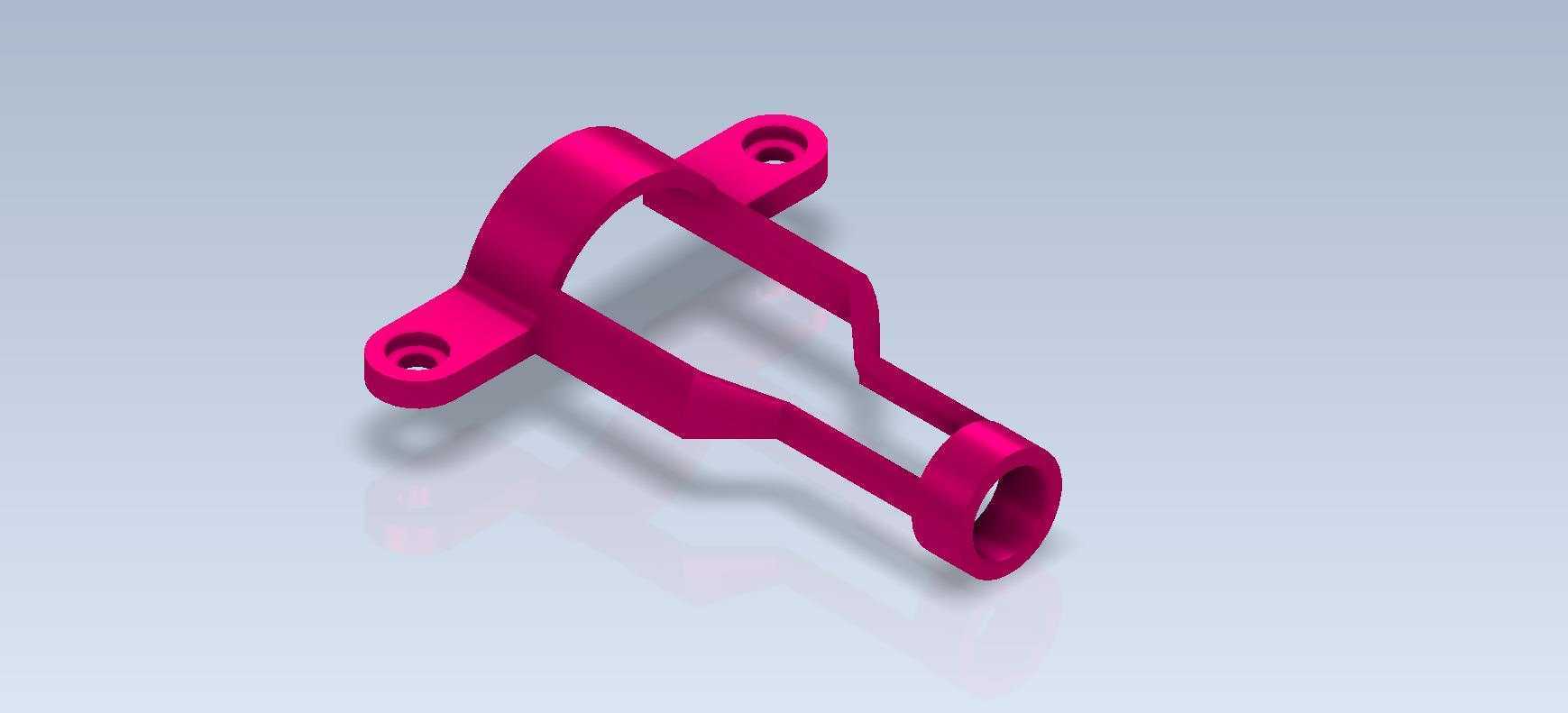

双安装耳弧形卡扣式连接固定支架

　　从实际使用的功能特性来看，该支架的核心作用是完成两类不同结构的连接过渡：一端的半圆弧卡扣结构用于抱紧圆柱形的杆件、线束集束管或者设备壳体上的定位柱，卡扣自身的开口宽度略小于被抱紧件的直径，依靠塑料或者薄壁金属冲压件的自身形变产生抱紧力，在无强振动的使用场景下可以独立完成径向限位，避免被固定件出现轴向窜动；另一端延伸出的两个平行安装耳，每个耳片上都预制了沉头安装孔，安装时螺丝穿过孔位锁附在设备基板或者安装面上，能提供足够的抗剪切力，抵消设备运行过程中产生的侧向拉扯力，两个安装耳的间距经过匹配设计，不会因为单点锁附出现支架绕螺丝转动的问题。这类带双安装耳的弧形卡扣式连接支架，在小型机电设备内部走线、轻质功能模块的快装固定场景中应用十分广泛，常见于小型电源模块周边的线束限位、传感组件的辅助定位、低压电控柜内小型元器件的侧向固定场景，相比传统螺丝锁紧的固定座，这类支架不需要额外配套紧固件卡合对应柱体即可完成预固定，配合安装耳上的螺丝孔完成最终锁附，能大幅减少装配环节的零件清点工作量，也能降低后期维护时零件掉落遗失的概率。

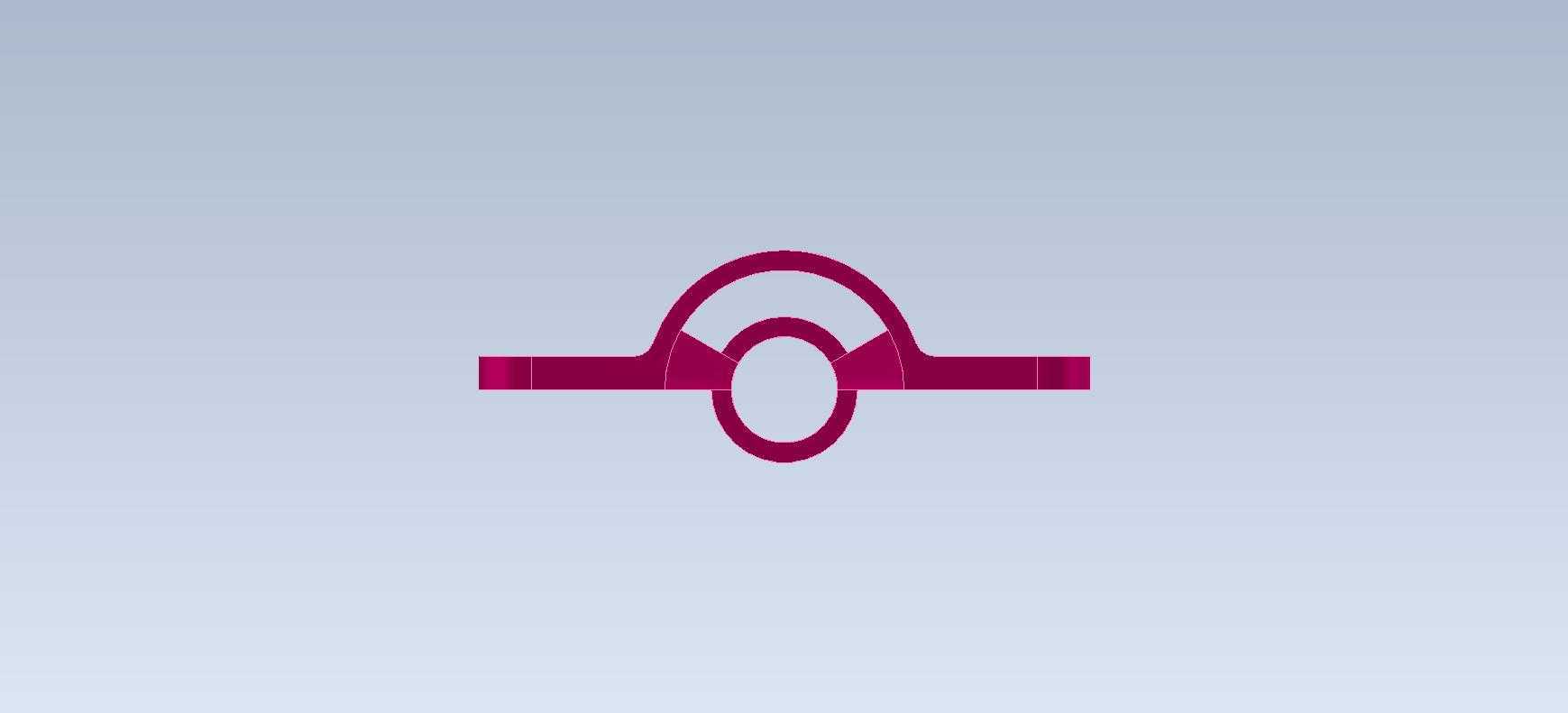

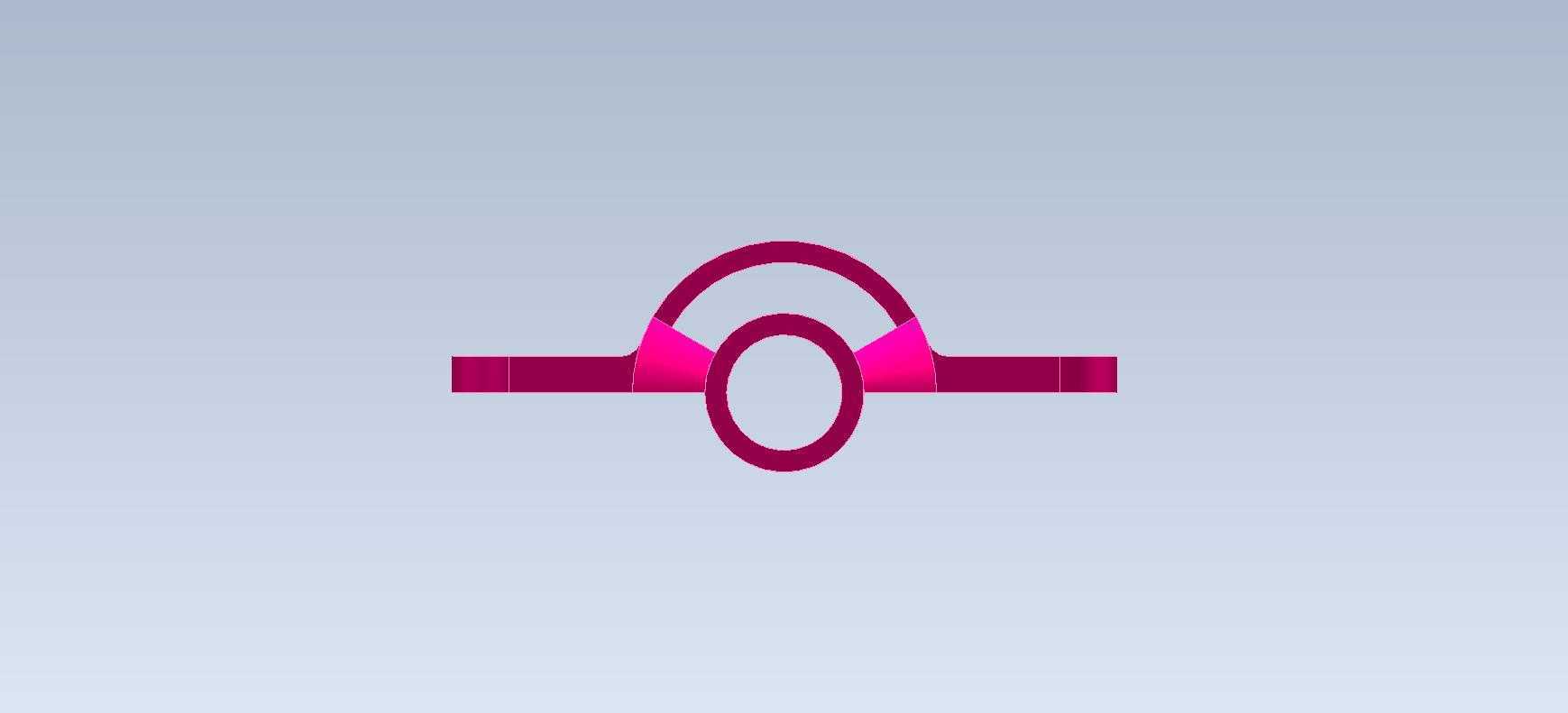

　　从设计思路层面拆解，该支架的整体结构做了最大化的减重优化，连接卡扣和安装耳之间的支撑臂采用了镂空的框架式结构，在保证整体结构刚性的前提下，尽可能减少材料的使用，降低零件自身重量，对于对自重敏感的便携类机电设备来说，这类轻量化设计的支架能有效控制整机的重量冗余。弧形卡扣的内径尺寸需要和被抱紧的柱体直径做公差匹配，通常卡扣内径取被固定柱体直径的下偏差，开口处做了小角度的导入倒角，装配时不需要额外工具，手动按压即可让卡扣卡入柱体，导入倒角的角度控制在15度到20度之间，角度过大容易出现卡入困难，角度过小则会导致卡扣抱紧力不足容易松脱。

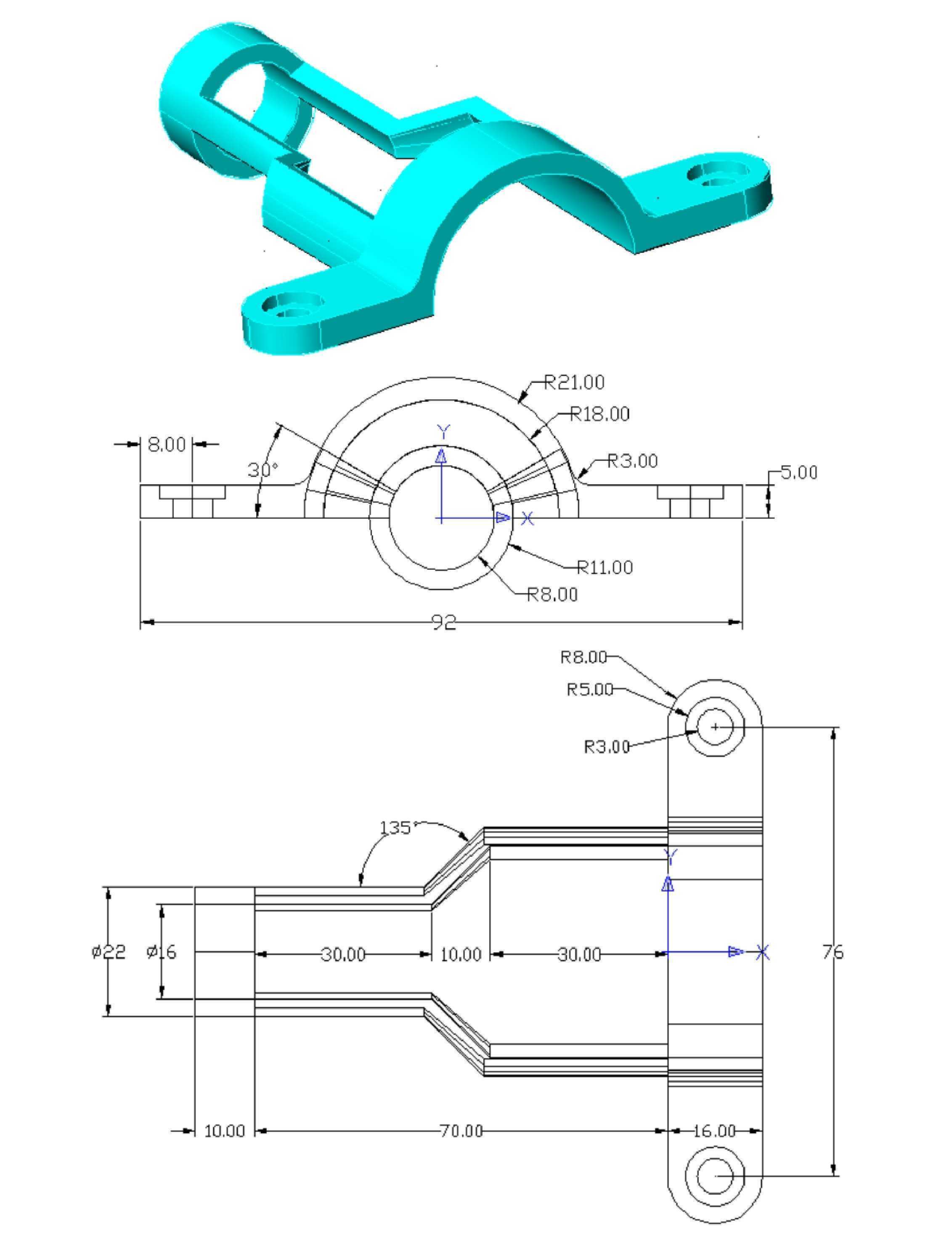

　　安装耳上的沉头孔深度需要匹配所选螺丝的头部高度，保证螺丝锁附完成后头部不会突出安装耳表面，避免和周边其他零件产生装配干涉，两个安装耳的孔位同轴度公差控制在0.1mm以内，避免锁附螺丝时出现别劲导致支架产生内应力，长期使用下出现断裂问题。关于外形尺寸与安装边界，这类支架的整体长度通常根据实际安装空间调整，常规款的整体长度在40mm到60mm区间，安装耳的宽度在8mm到10mm之间，两个安装耳的中心距和卡扣的中心距保持平行，安装后支架整体突出安装面的高度不超过25mm，不会占用过多的设备内部空间。

　　支架的侧壁厚度根据所选材料调整，如果采用ABS或者尼龙类工程塑料注塑成型，壁厚均匀控制在1.8mm到2.2mm之间，避免壁厚不均导致注塑过程中出现缩痕、翘曲等成型缺陷；如果采用铝合金冲压或者钣金折弯成型，壁厚则控制在1mm到1.5mm之间，折弯处预留对应的折弯圆角，避免应力集中导致开裂。在实际选型应用时，需要提前确认被抱紧柱体的直径范围，以及安装面的可用固定空间，若应用场景存在持续振动，还可以在卡扣内侧增加防滑筋结构，提升抱紧后的摩擦力，避免长期振动下出现卡扣松脱移位的问题。支架的镂空框架结构除了减重之外，还能在设备内部形成空气流通的通道，不会阻挡周边元器件的散热风道，对于密闭空间内的电控组件散热有一定的辅助作用，不会因为加装固定支架导致局部热量堆积。
