多接口集成式铸造型腔体机械构件

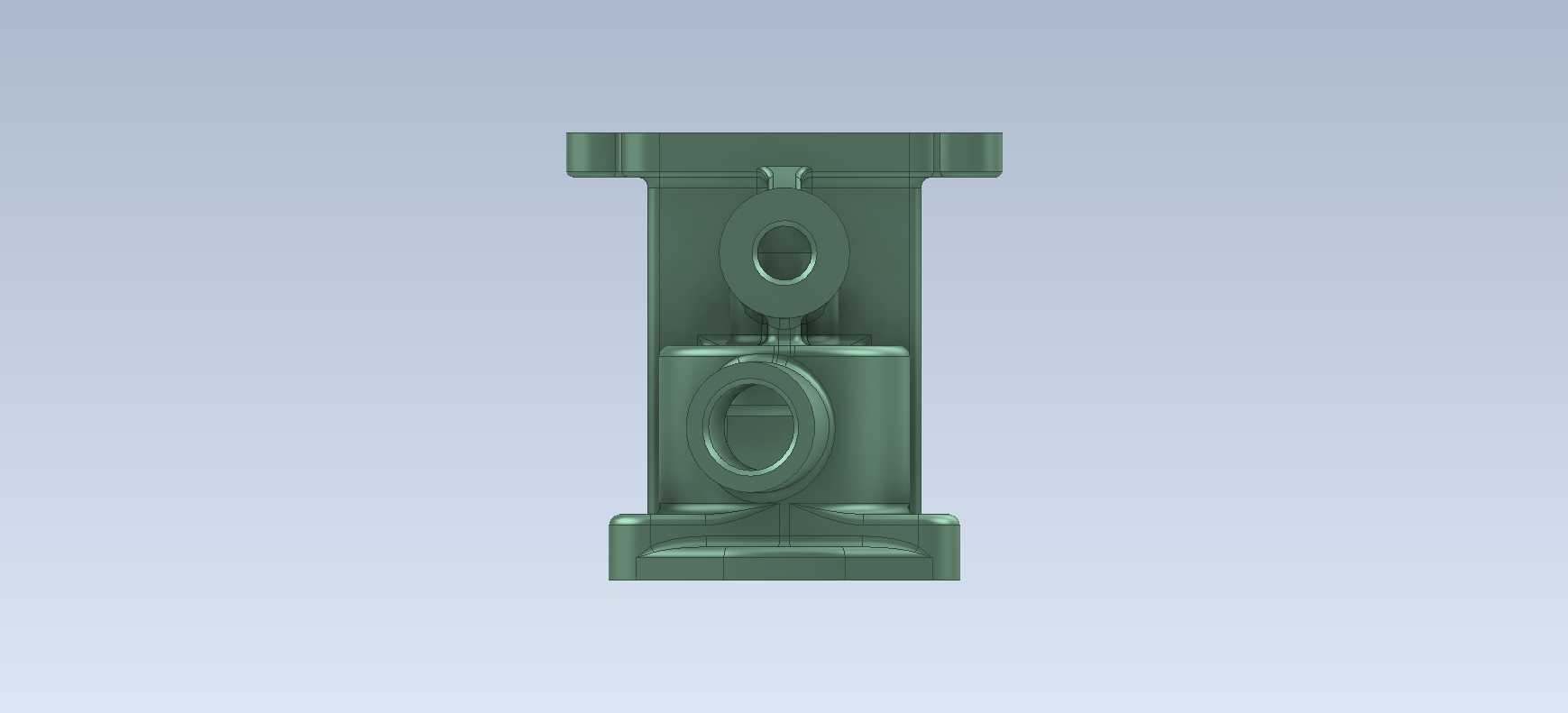

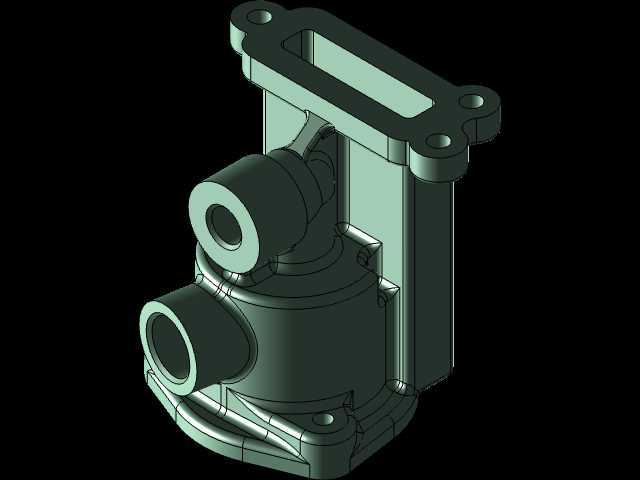

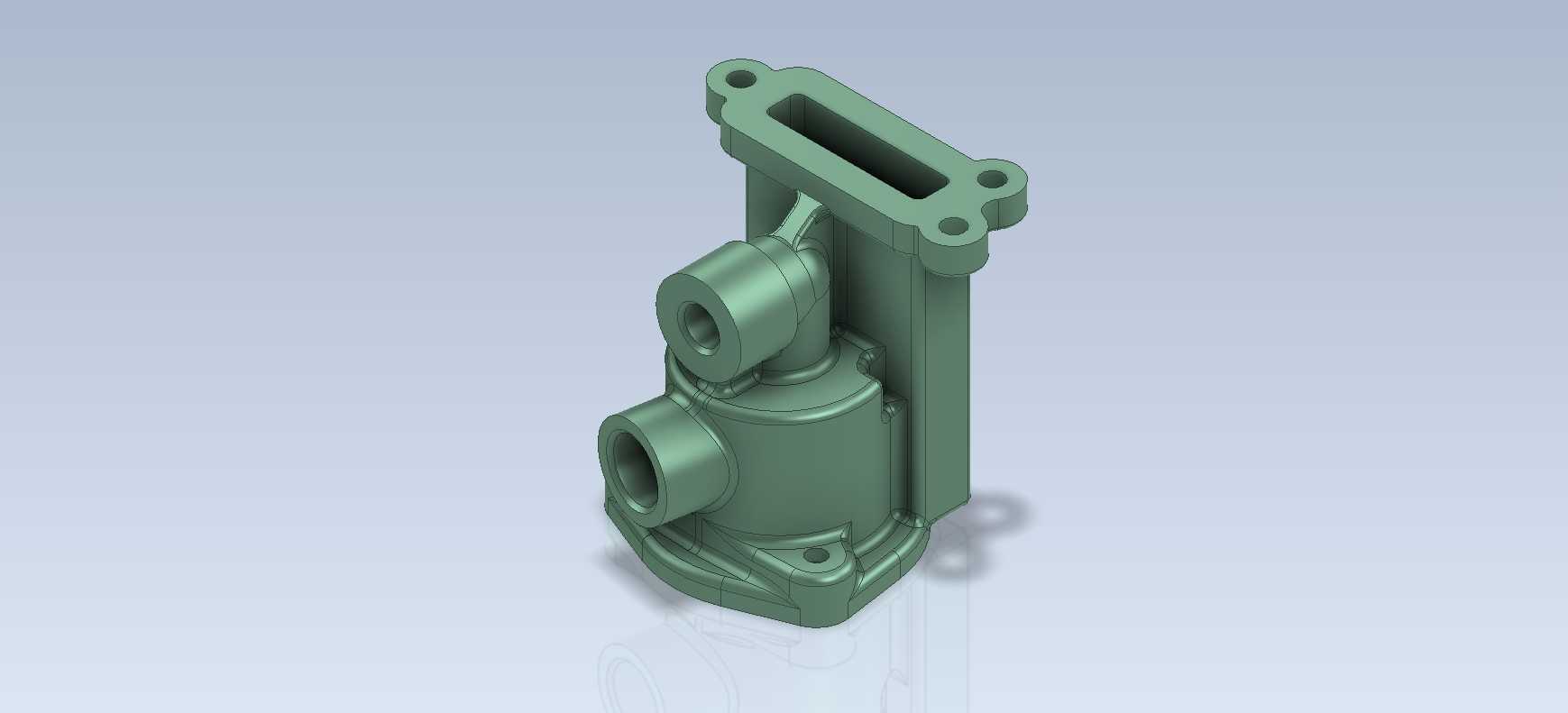

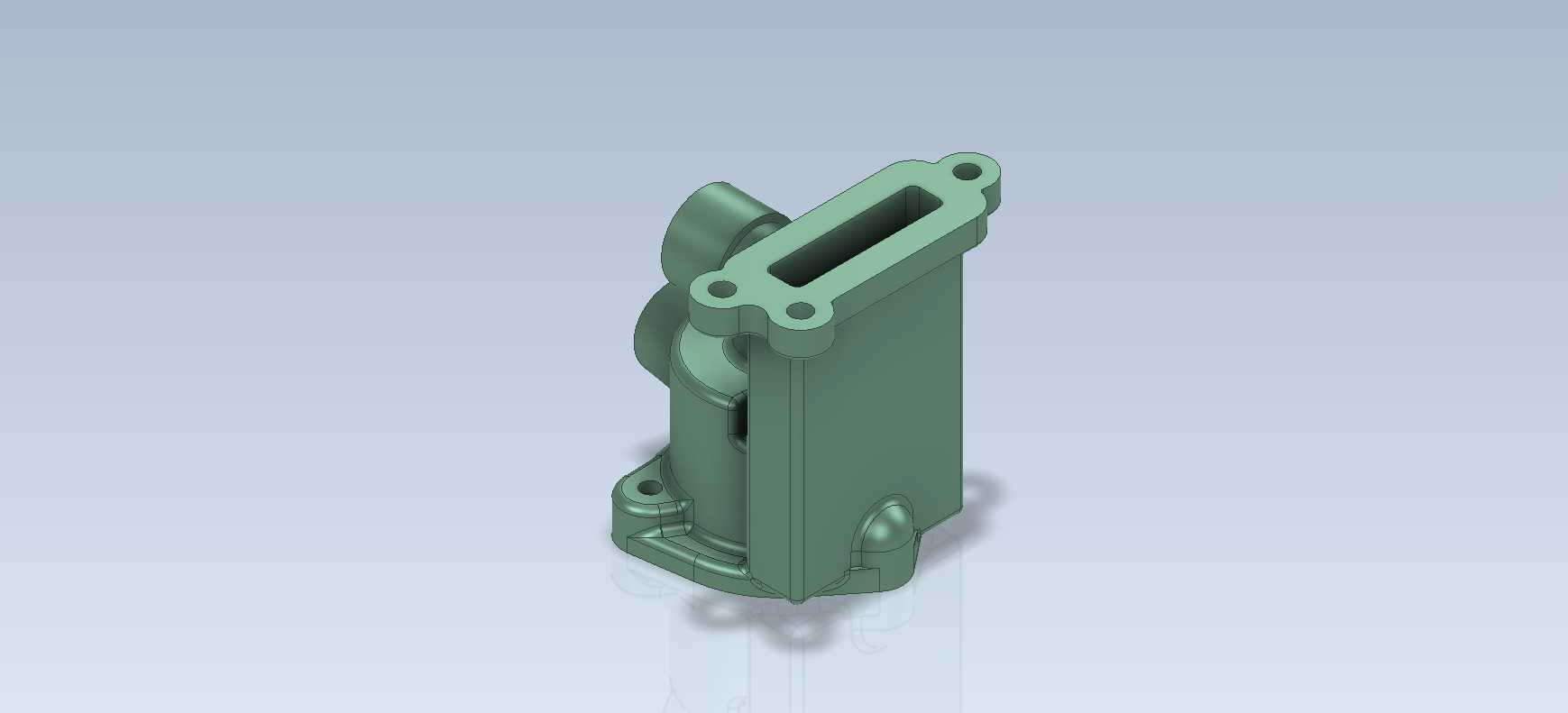

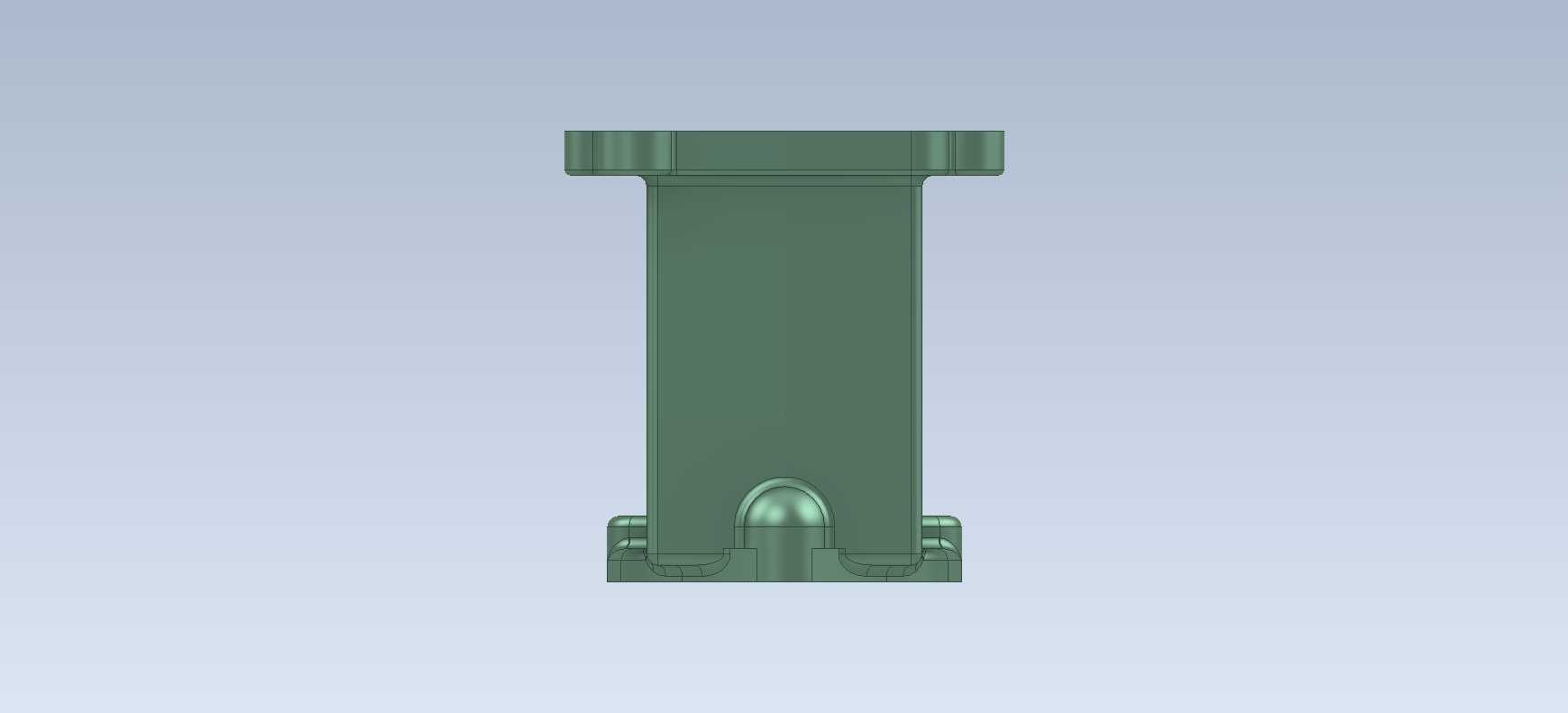

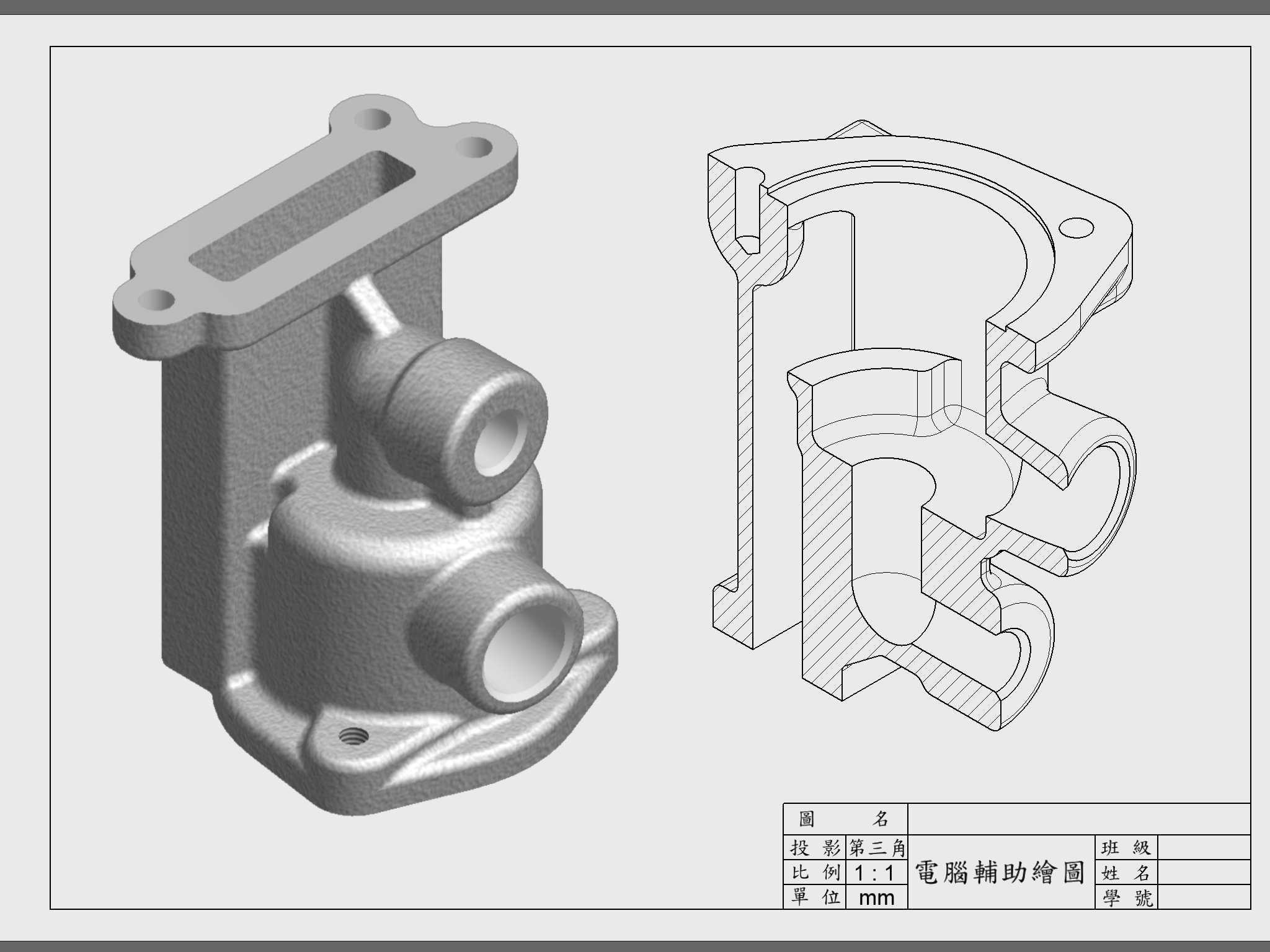

　　这类多接口集成式腔体构件，常见于小型流体回路的介质分配单元、气动系统的支路转接节点，或是小型动力设备的壳体承载结构，在轻工自动化生产线的气路排布、小型液压站的阀组集成、实验台流体管路转接场景中都能见到同结构逻辑的零件。从结构上看，主体采用一体化铸造成型的腔体设计，内部为中空流道或元件容纳空间，避免了多件拼接带来的密封风险，同时减少了装配工序的累计误差。上部伸出的带长条形安装孔的法兰边，是主要的安装固定位，长圆孔的设计可以抵消安装面的加工位置误差，装配时允许一定范围的位置调整，降低对安装基座的孔位精度要求，适合现场改装、小批量设备搭建的场景。

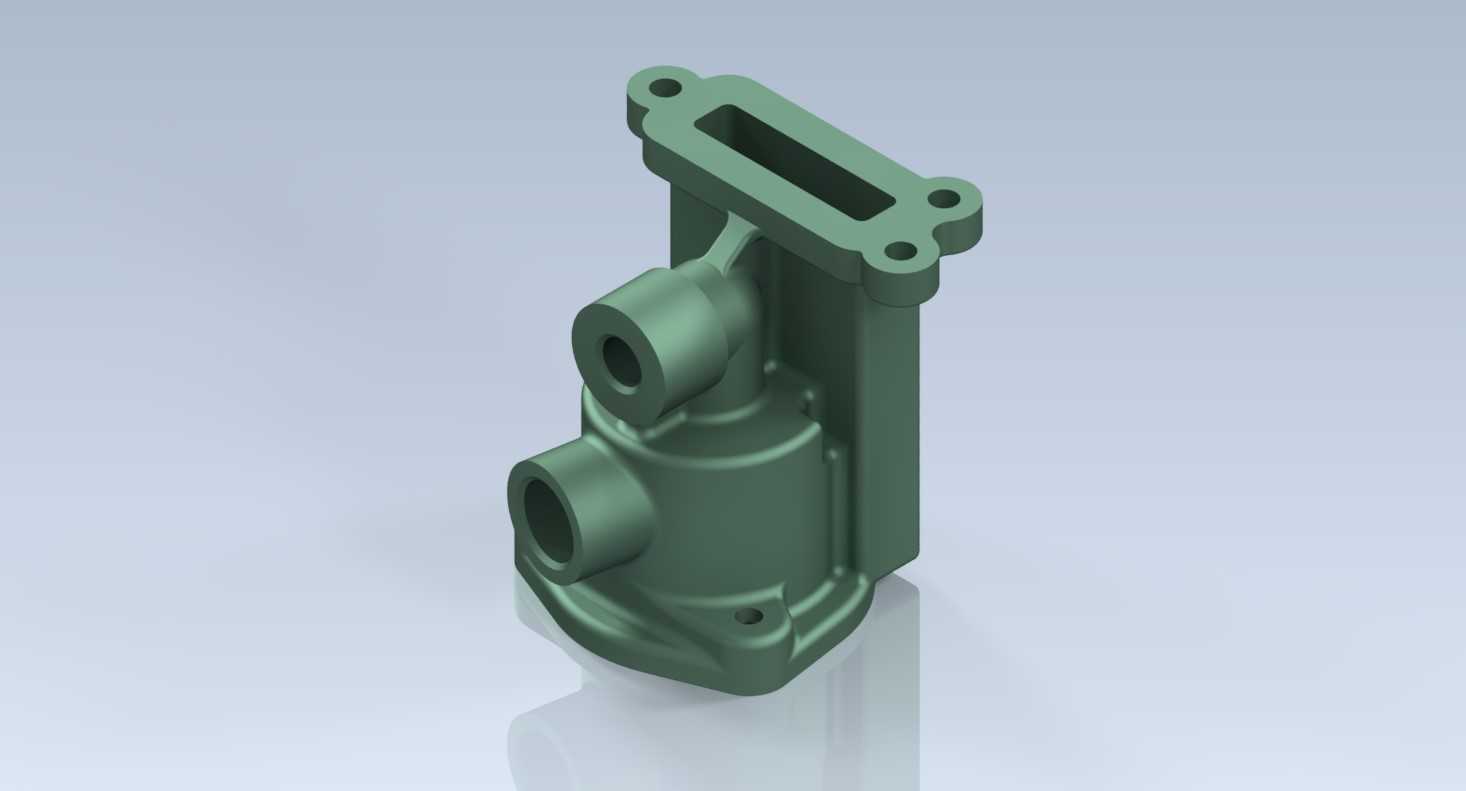

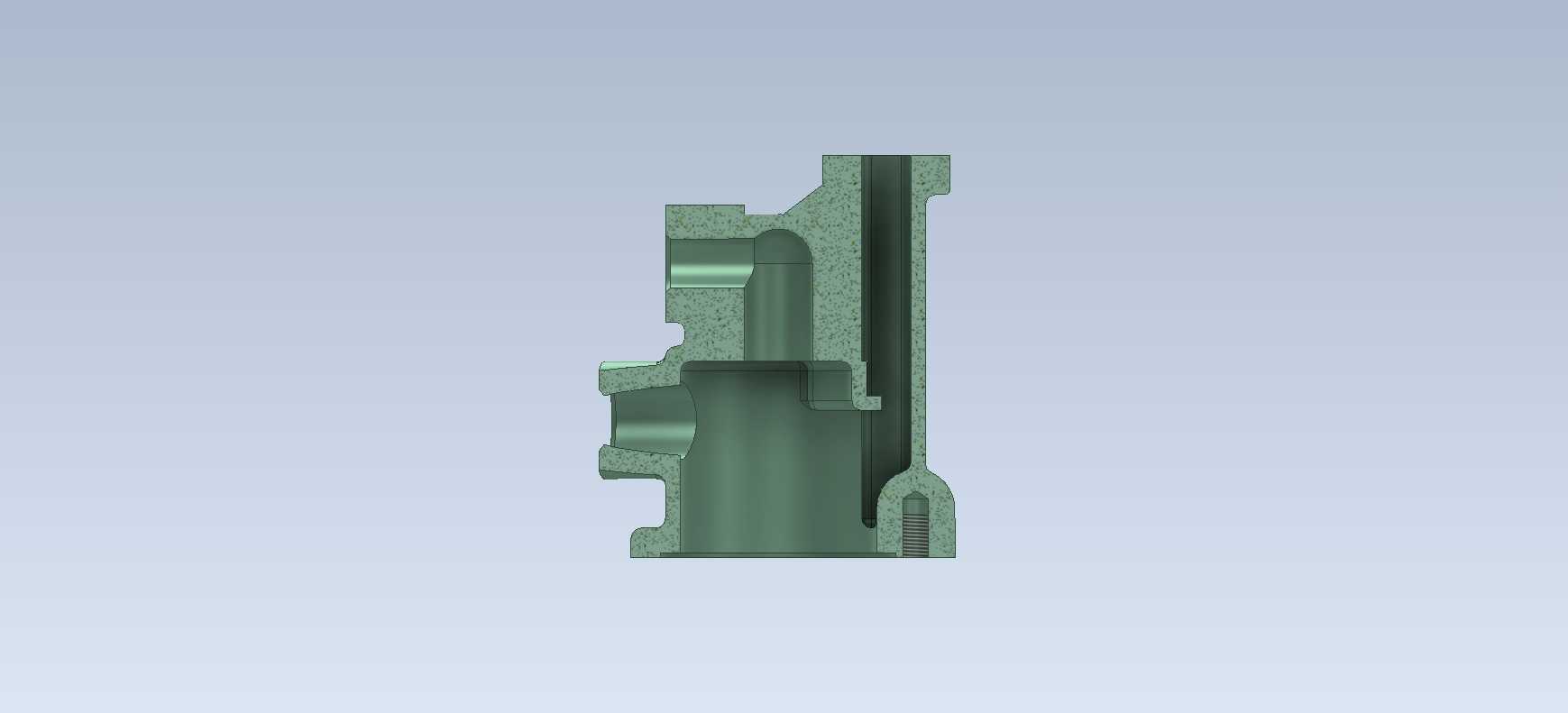

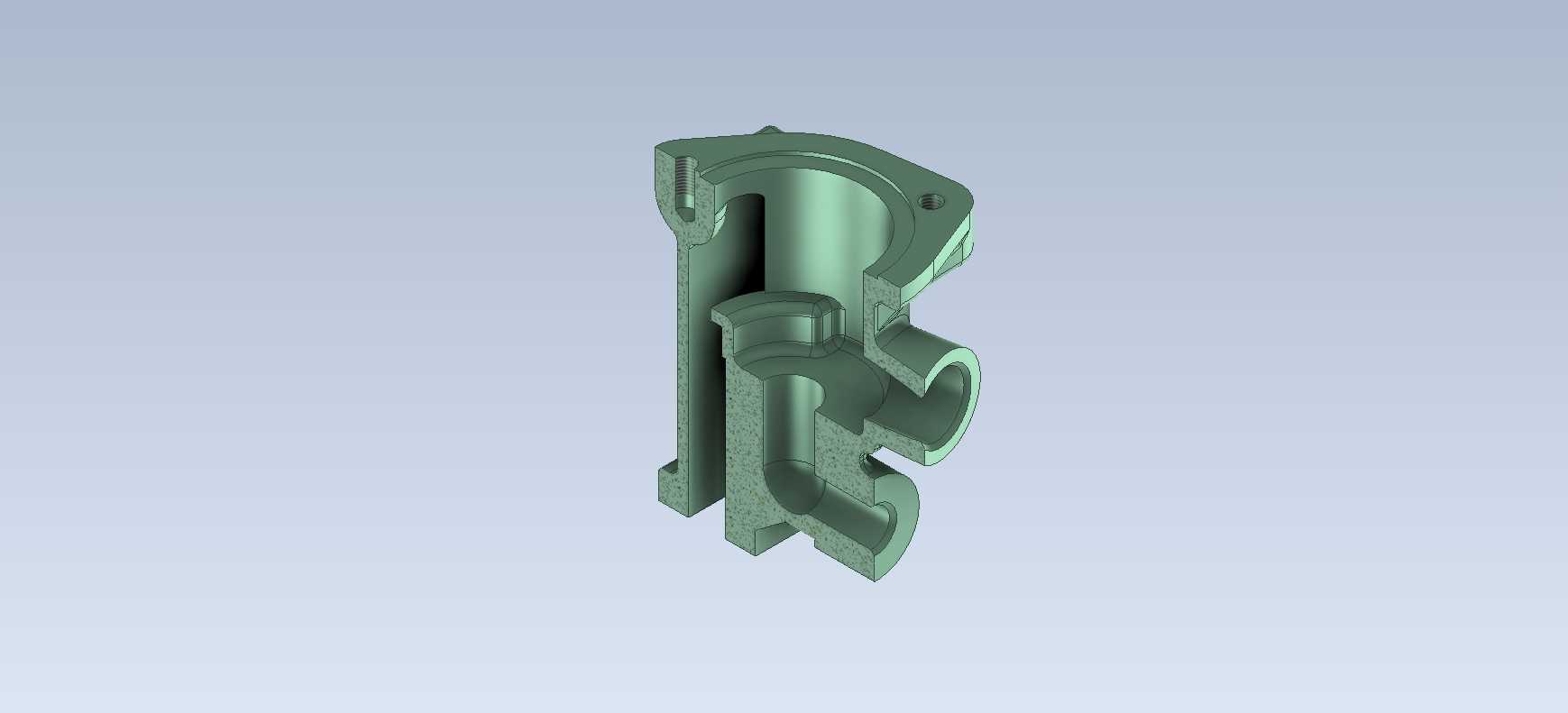

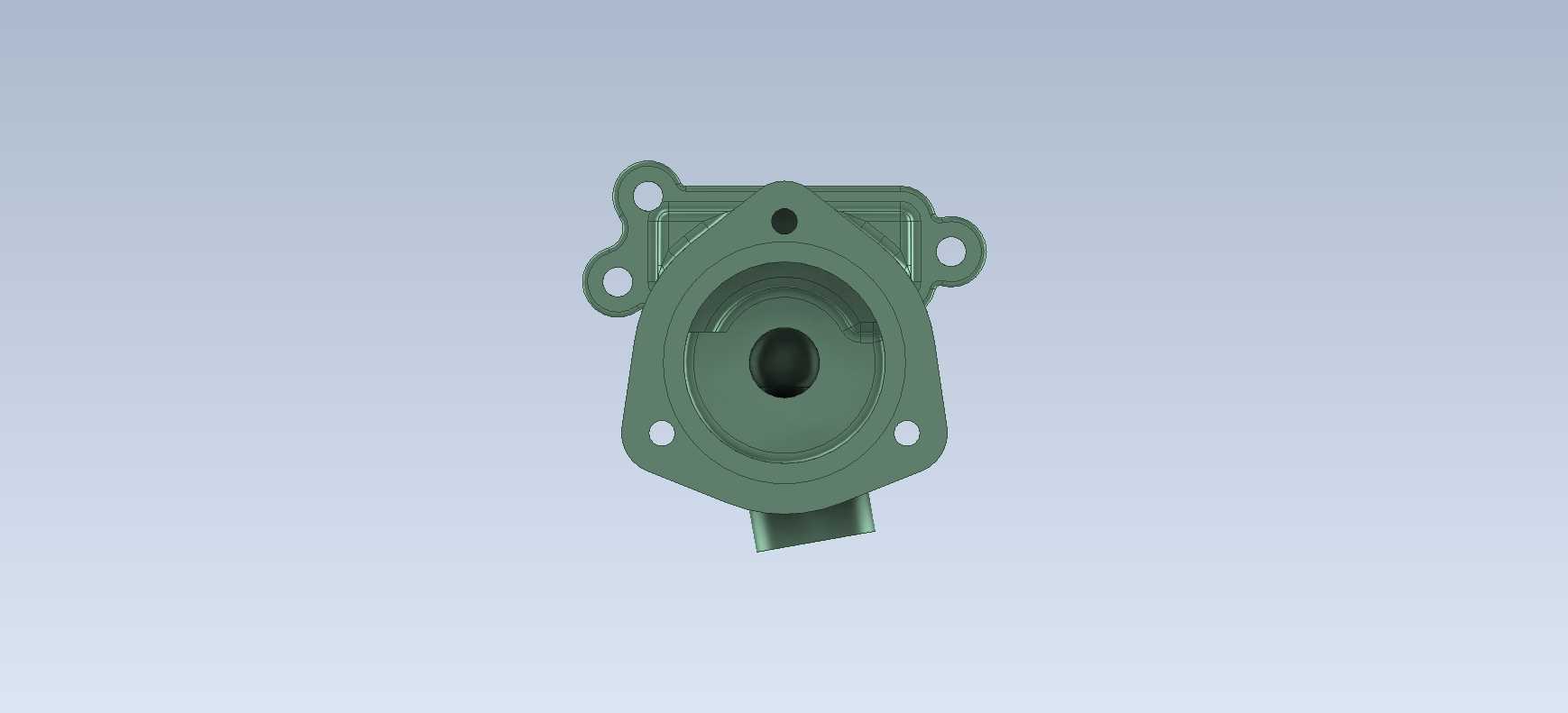

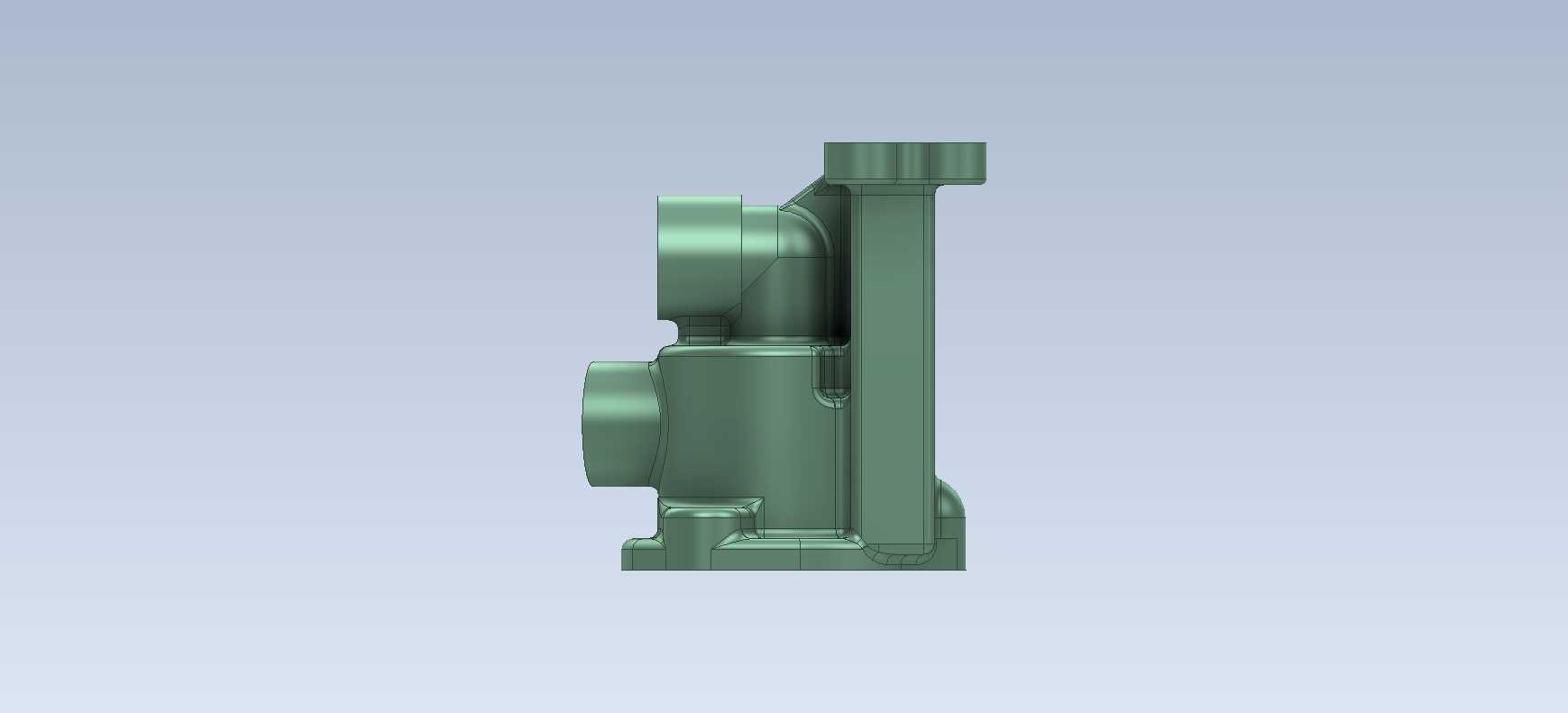

　　侧面分布的三个不同通径的圆柱形接口，分别对应不同管径的管路连接，其中两个轴线水平正交的接口用于主流路的进出，斜向伸出的接口用于支路取压、排空或者外接检测元件，接口端部的止口结构可以直接适配标准卡套接头或者螺纹接头，不需要额外加工转接面，减少二次加工工序。腔体底部的小凸台带定位孔，用于安装时的辅助承托，避免悬臂结构在设备运行振动中出现连接松动，同时可以作为加工时的定位基准，一次装夹即可完成所有接口端面、安装面的铣削加工，提升加工效率。设计这类构件时，首先要根据内部通流的介质压力、流量确定腔体的壁厚，铸造成型的圆角过渡要避免应力集中，尤其是接口与主体腔体的连接位置，不能出现直角突变，否则在承压工况下容易出现开裂。

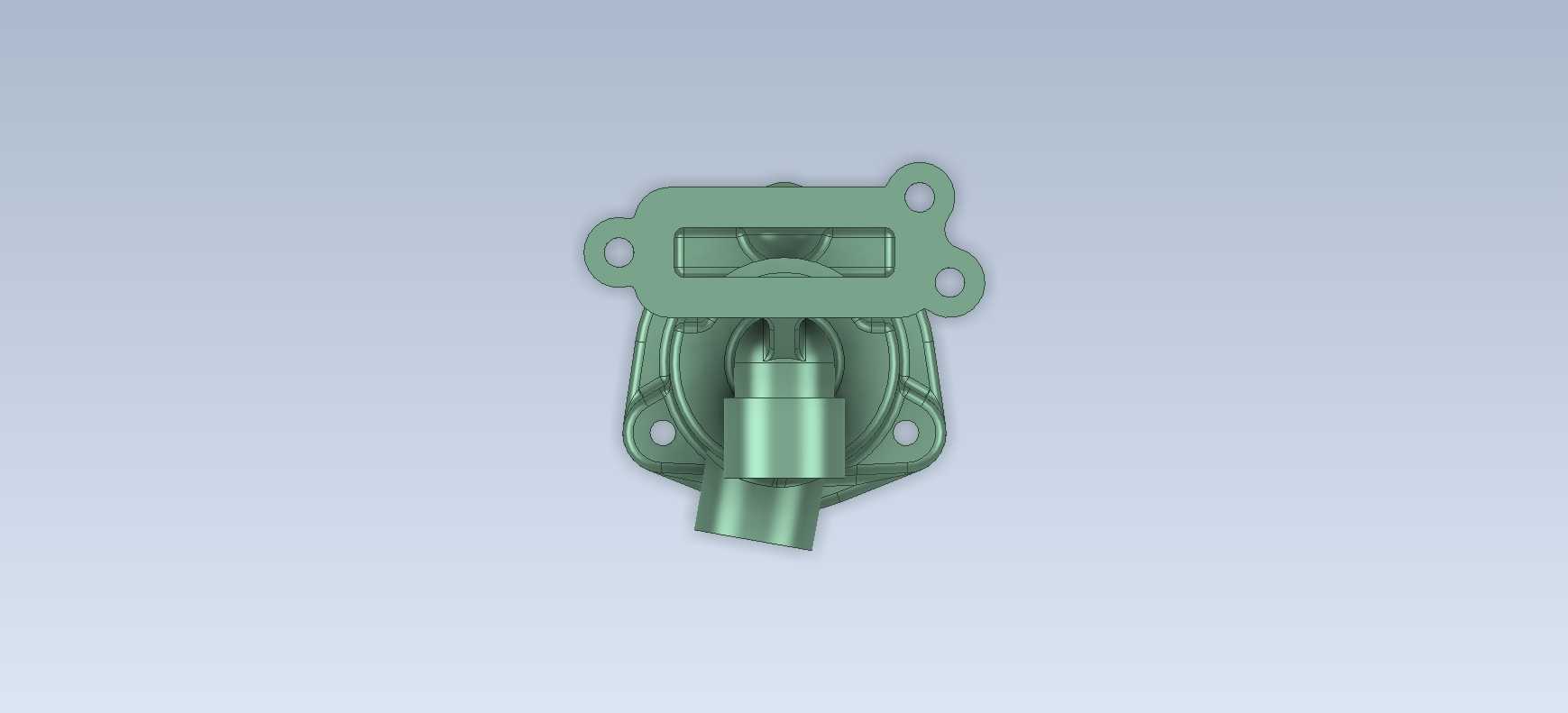

　　安装法兰的厚度要根据螺栓预紧力核算，避免锁紧时法兰变形导致密封失效，长圆孔的长度要控制在合理范围，既要保证调整余量，又不能过度削弱法兰的结构强度。接口的同轴度、端面垂直度要满足管路连接的密封要求，不同接口的轴线夹角要根据实际管路排布确定，避免安装后管路出现别劲、应力集中的问题。从安装边界来看，主体腔体的最大外轮廓要预留足够的扳手操作空间，尤其是侧面接口的位置，要保证接头安装时工具可以顺利操作，不会和周边其他零部件产生干涉；上部安装法兰的孔位间距要适配常用的安装型材间距，不需要额外制作转接板即可直接固定在标准铝型材框架或者设备安装板上。

　　这类结构作为三维建模练习案例，能很好地锻炼铸造成型零件的建模思路，掌握拔模斜度、圆角过渡、安装特征与主体结构的配合逻辑，理解从功能需求到结构落地的设计过程，避免建模时只追求外观相似而忽略工程实际的加工、装配、使用需求。实际生产中这类零件多采用压铸或者砂型铸造成型，毛坯完成后只需要对安装面、接口端面进行少量机加工即可投入使用，成本较低，适合批量应用在对成本敏感的通用机械设备中。
