翼形蝶形手拧紧固螺母结构设计

翼形螺母作为无需额外工具即可完成手动紧固的典型连接件，在各类需要频繁拆装、调整松紧度的设备场景中应用极为广泛。从低压电气柜的门板快拆结构、小型实验台的工装夹具固定，到民用设备的简易连接、户外临时设施的快速装拆，都能看到这类零件的身影，其核心价值在于完全脱离扳手、螺丝刀等辅助工具，仅靠手指捏合两侧翼片施加扭矩即可完成锁紧与松开操作，大幅降低拆装环节的工具依赖，提升现场调试、日常维护的操作效率。

从功能特性来看，这类翼形螺母的核心设计逻辑围绕手动操作的人机工程学展开。中间的圆柱基体内部加工有标准内螺纹，可与对应规格的外螺纹螺杆配合实现轴向压紧，两侧对称延伸的翼片是手动施力的核心部位，翼片的轮廓做了圆弧过渡处理，避免锐边在施力过程中划伤操作人员手指，同时翼片的厚度与宽度经过匹配设计，既保证手指捏合时有足够的接触面积降低压强，又能提供足够的力臂长度，让操作人员无需施加过大的握力即可获得满足常规连接需求的锁紧扭矩。针对不同的使用场景，翼形螺母的材质可做对应调整，常规工况下采用碳钢表面镀彩锌处理，兼顾结构强度与防锈能力，在有防腐蚀需求的场景可更换为304不锈钢材质，在需要绝缘、轻量化的场景也可采用高强度工程塑料注塑成型。

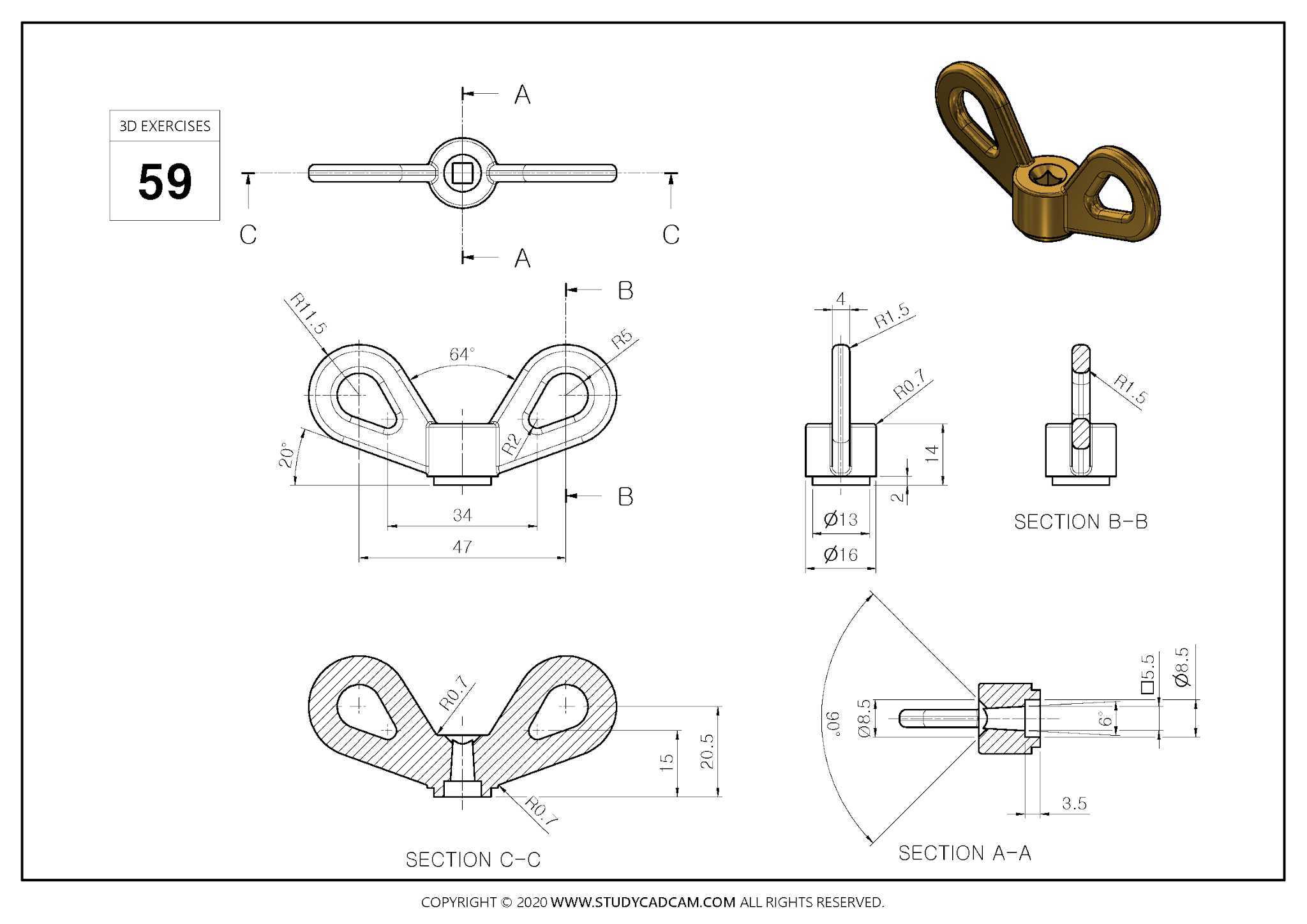

在结构设计层面，翼形螺母的建模需要重点关注几个核心尺寸边界。首先是内螺纹的规格匹配，需严格对应所配合螺杆的螺纹公称直径、螺距与公差等级，保证螺纹配合的顺畅性，避免出现滑牙、卡滞问题；其次是翼片的外伸长度，该尺寸直接决定手动施力的力臂大小，力臂过短会导致手动拧紧时无法获得足够的锁紧力，容易出现连接松动，力臂过长则会增大零件整体占用空间，容易与周边结构发生干涉，同时可能导致拧紧时扭矩过大造成螺纹过载滑丝；再者是基体的高度尺寸，该尺寸决定内螺纹的有效啮合长度，有效啮合长度不足会导致螺纹连接的承载能力下降，受振动载荷时容易松脱，啮合长度过长则会造成材料浪费，增加零件整体重量。此外翼片与基体的连接部位需要做合理的圆角过渡，避免应力集中导致受较大扭矩时翼片从根部断裂，这也是建模过程中容易被忽略的细节，很多新手建模时直接做直角连接，实际受力时根部应力集中系数会达到正常水平的3倍以上，极易出现断裂失效。

从安装边界来看，翼形螺母安装时需要预留足够的手指操作空间，在布局周边结构时，螺母两侧翼片的旋转半径范围内不能有凸起的遮挡结构，否则会导致手指无法捏合翼片完成旋转操作，这一点在紧凑结构设计中尤为重要，很多设计人员在选型时只关注螺纹规格，忽略了操作空间预留，最终装配后才发现无法手动拧紧，不得不临时修改周边结构，造成不必要的设计返工。同时翼形螺母的锁紧扭矩存在天然上限，仅靠手指施力无法达到普通六角螺母用扳手拧紧的扭矩水平，因此这类螺母不适用于大载荷、强振动、有严格密封要求的连接场景，仅适用于低载荷、需要频繁拆装、对锁紧扭矩要求不高的连接位置，比如设备检修门的固定、小型工装的快速调整、线束的临时固定等场景。

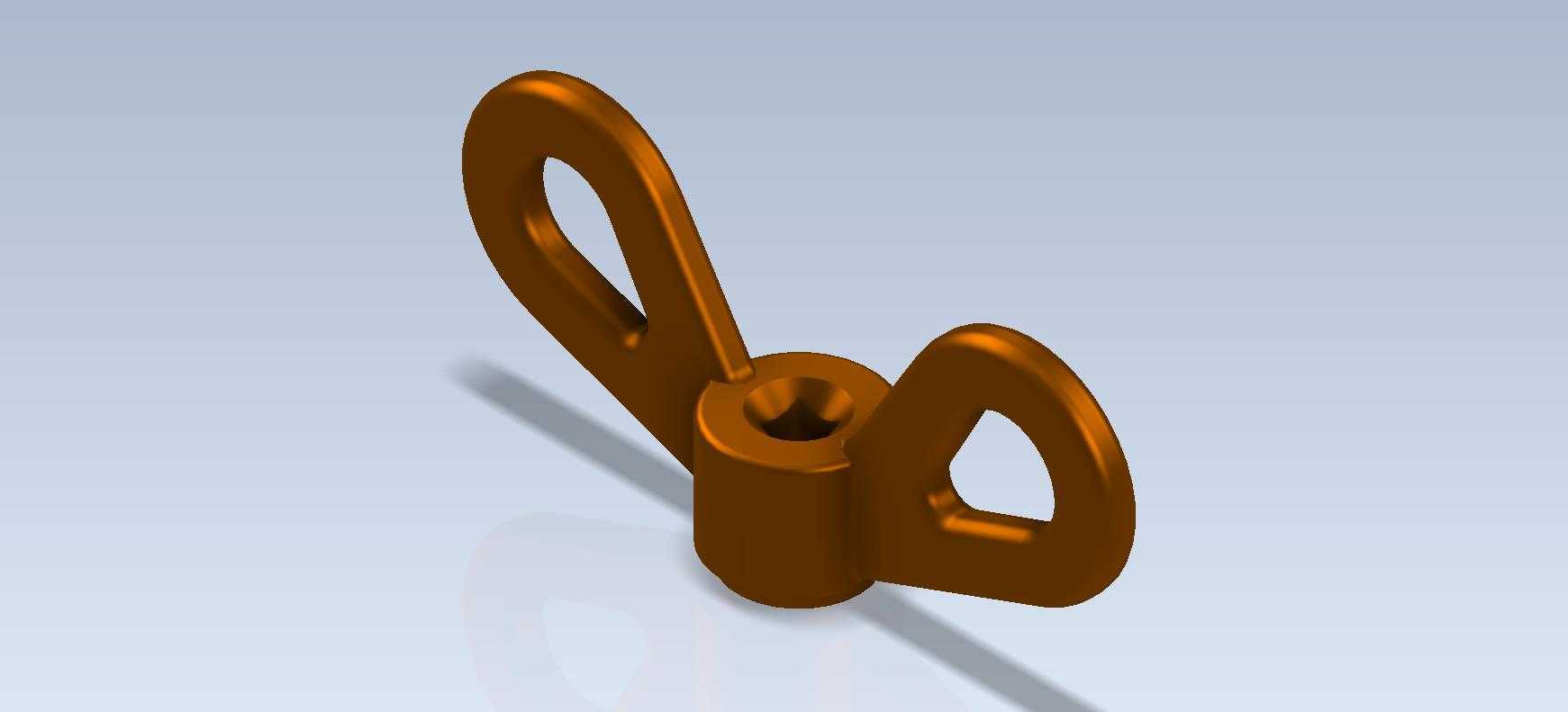

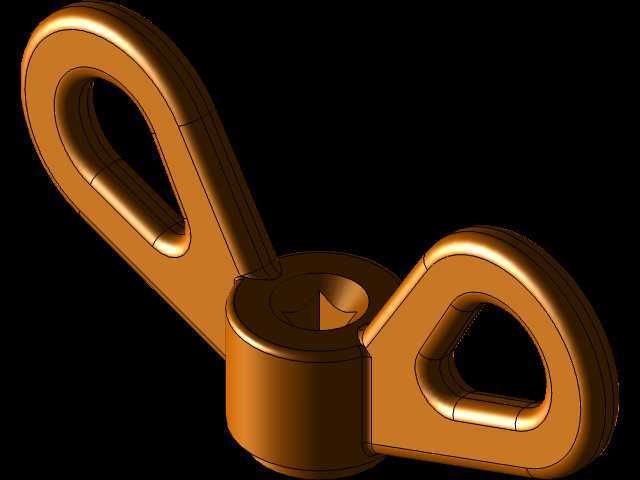

在三维建模过程中，这类零件的建模逻辑可以先从中间的圆柱基体入手，绘制基体的截面轮廓旋转生成基础实体，再绘制单侧翼片的轮廓草图，通过拉伸与基体做布尔合并，之后通过镜像命令生成另一侧对称翼片，最后处理螺纹特征、各部位的过渡圆角，完成整体建模。建模时需要注意两侧翼片的对称度偏差控制，若两侧翼片不对称，拧紧时施力方向会出现偏载，不仅操作手感差，长期使用还会导致螺纹受力不均出现磨损。另外翼片的表面可以根据需求做滚花或者微凸的纹理设计，进一步增大手指与翼片之间的摩擦力，避免手上有油污时出现打滑问题，提升操作的可靠性。
