双立耳带销安装支座结构设计

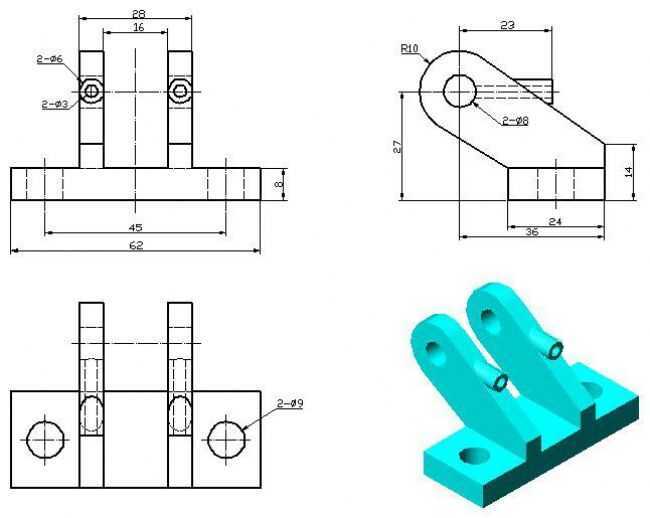

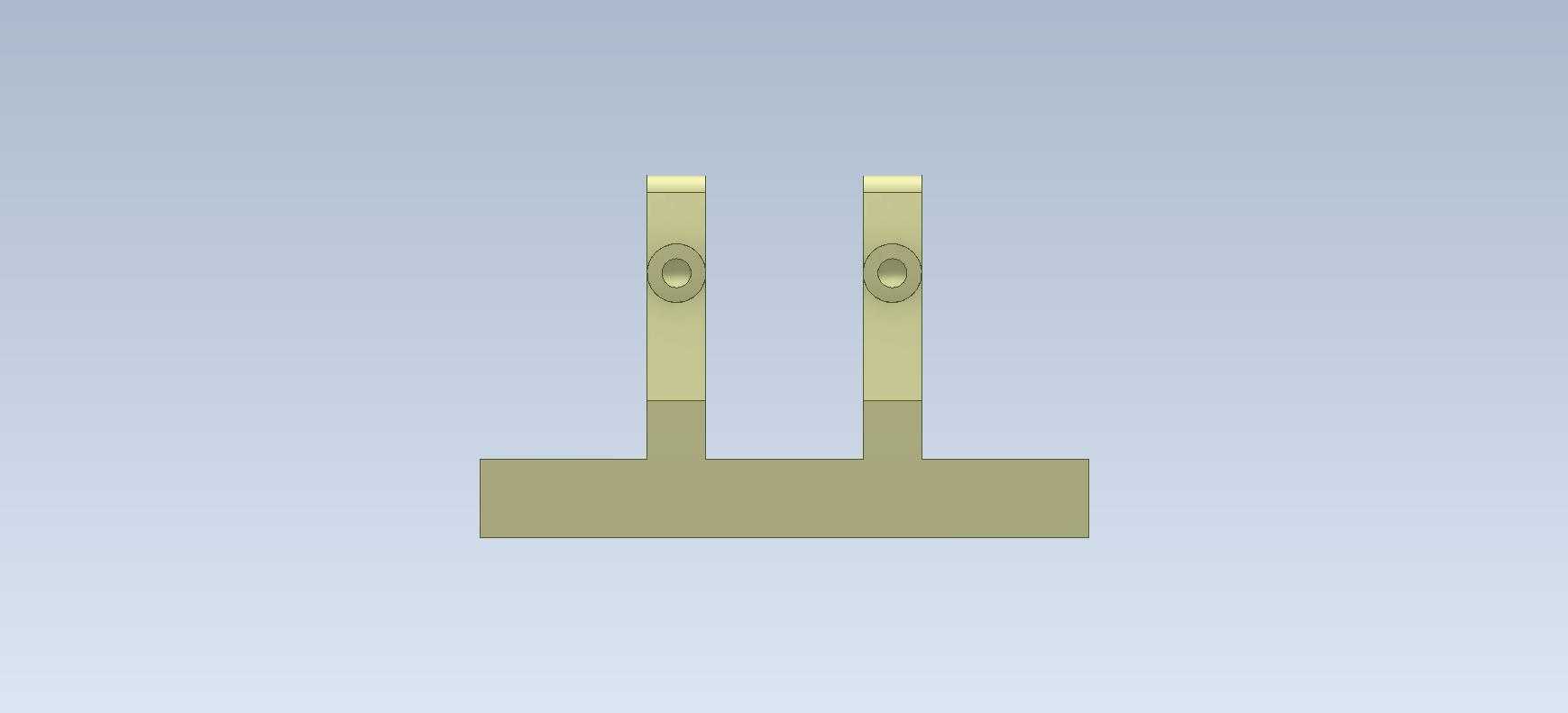

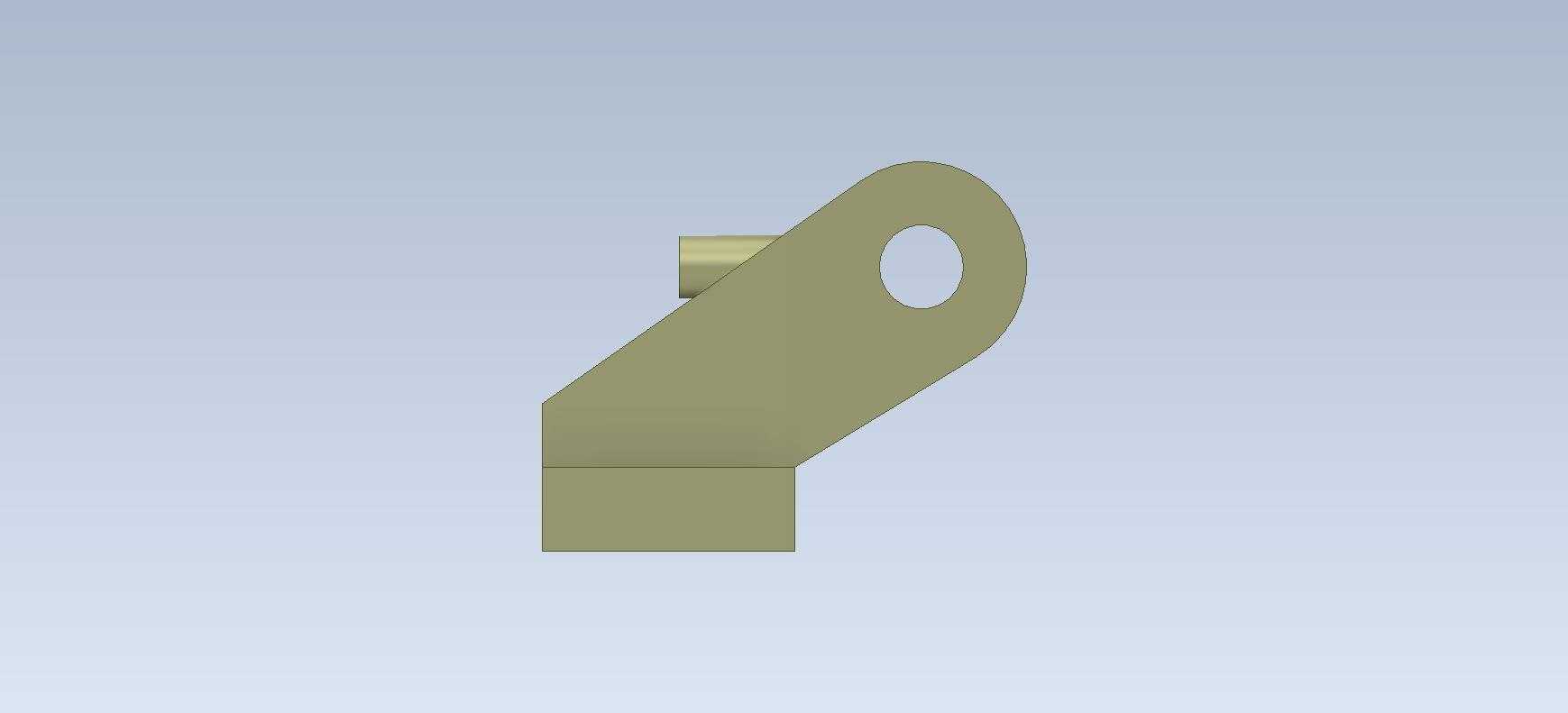

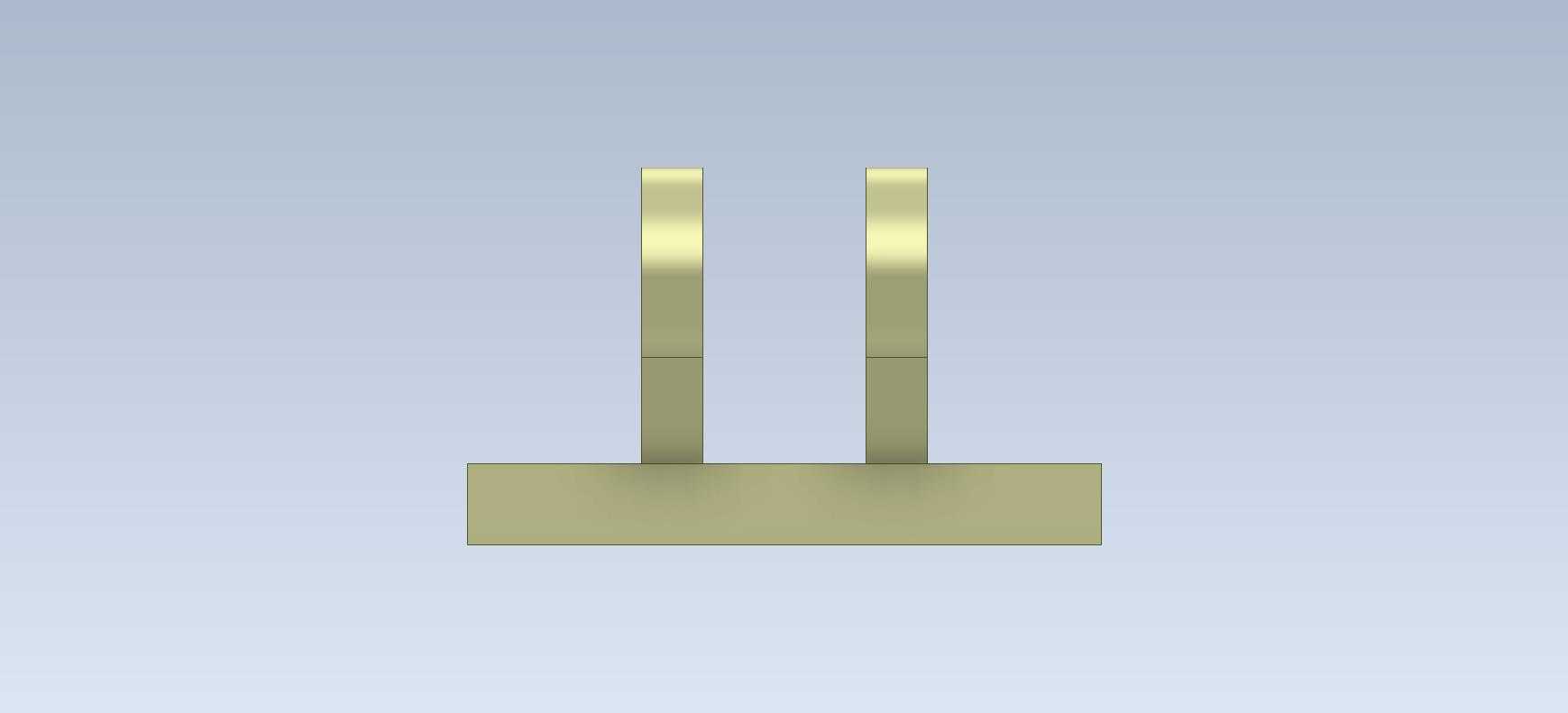

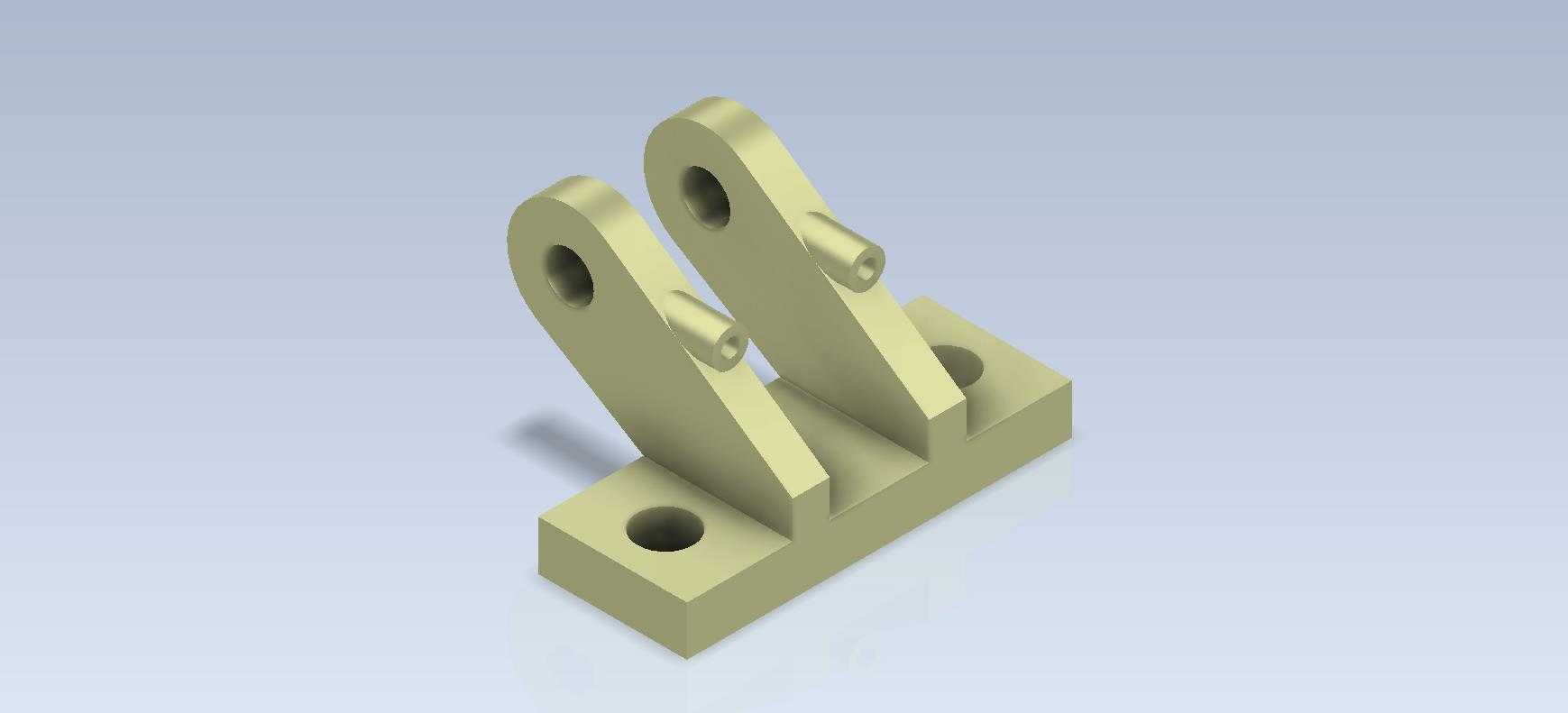

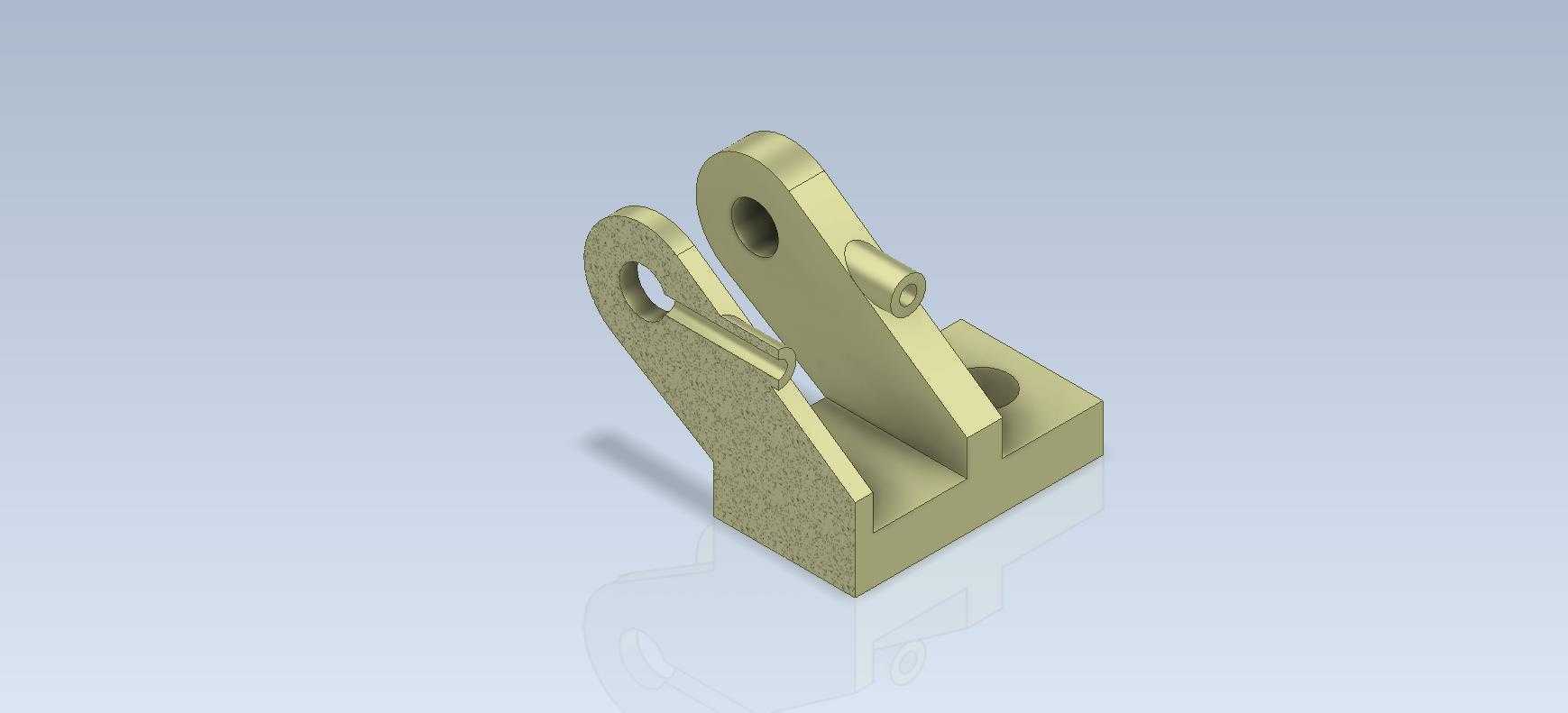

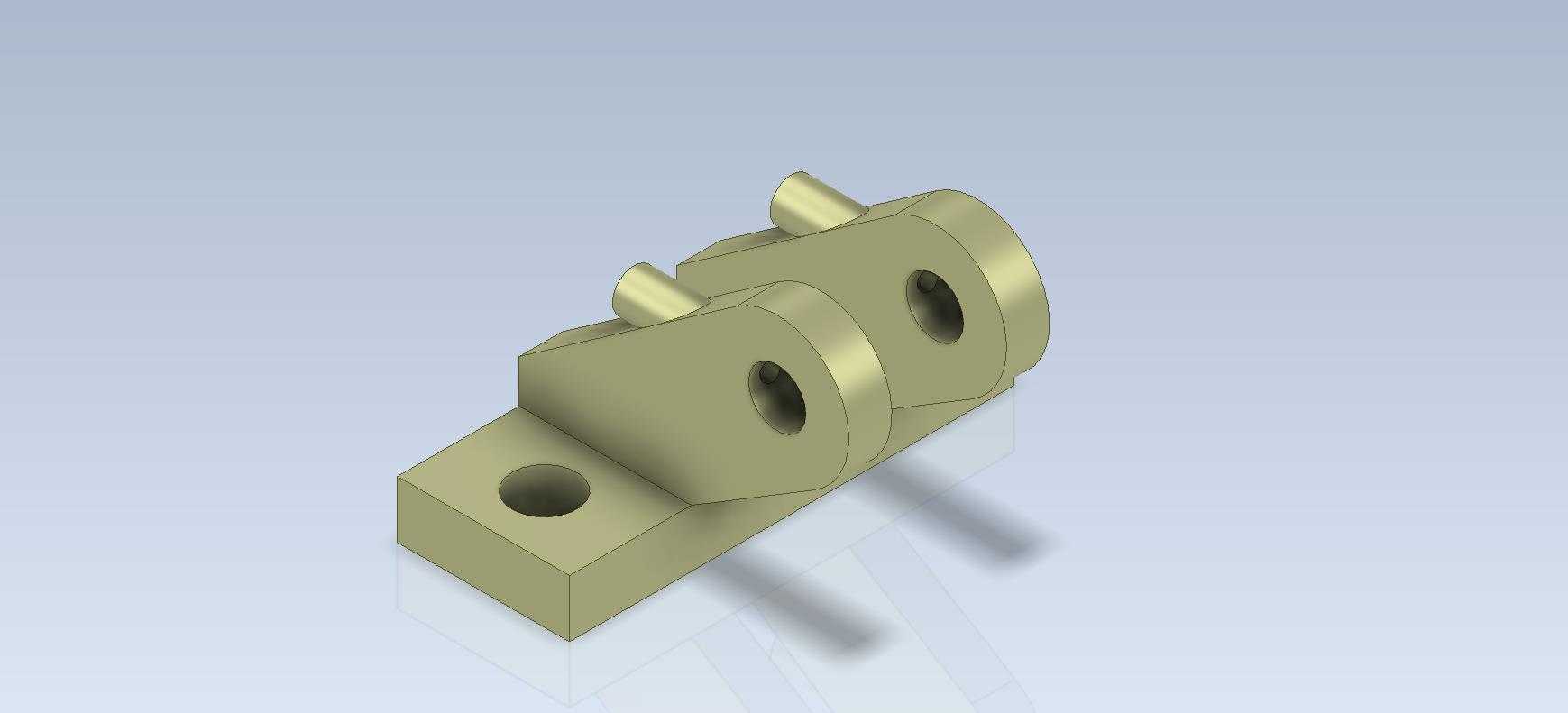

　　这类双立耳带销安装支座，在轻工自动化输送线、小型工装夹具定位模块、低压配电柜体内部元件挂载场景中应用十分广泛，核心作用是为需要小角度摆动的杆件、连杆类零件提供稳定的铰接支撑基础，同时通过底部的安装孔实现与设备机架、安装基板的刚性固定。从结构功能来看，两个平行设置的立耳是核心受力部位，每个立耳上加工的同轴通孔用于穿装铰接销轴，立耳侧面预留的小凸台孔位，是用来安装销轴止动螺钉的，避免设备运行过程中销轴出现轴向窜动、甚至脱出的风险，保障铰接副的运行可靠性。

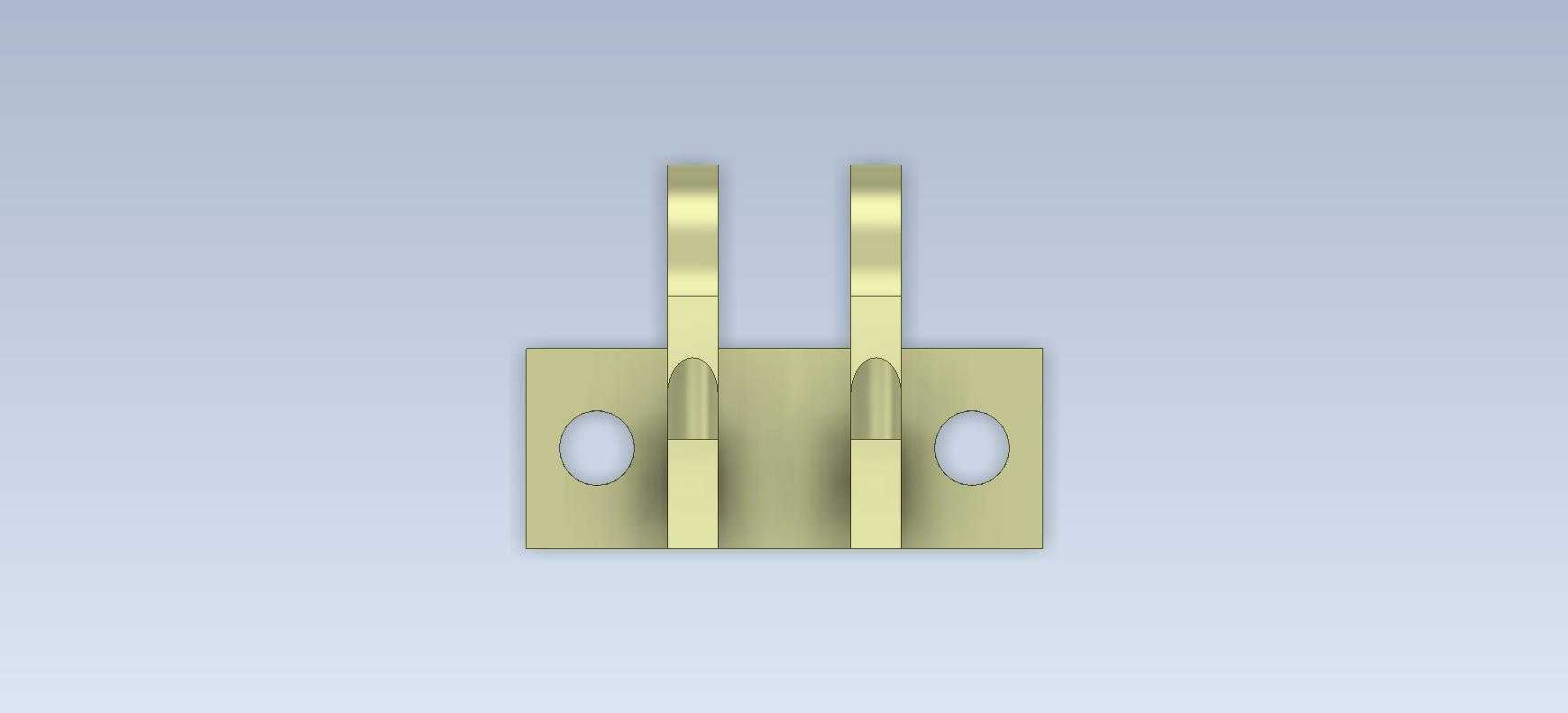

　　底部的矩形安装底板是整个零件的承载基础，底板上开设的两个沉头安装孔，可适配内六角圆柱头螺钉完成锁紧固定，沉孔结构能够保证螺钉安装后头部不突出底板平面，不会出现干涉相邻安装部件的问题，同时两个安装孔的孔距经过公差匹配，能适配常规标准安装孔位的基板，降低现场安装的配做工作量。设计这类支座时，首先要核算立耳的厚度与孔边距，根据铰接部位的额定载荷、摆动频率确定立耳的安全厚度，避免长期受交变载荷出现孔位开裂、立耳变形的问题；两个立耳的同轴度公差需要严格控制，否则穿装销轴后会出现卡滞、摆动阻力过大的情况，加速销轴与孔位的磨损。

　　立耳与底板衔接的位置做了圆弧过渡处理，而非直角衔接，这一细节是为了降低应力集中系数，在承受冲击载荷时，衔接位置不会因为应力突变出现断裂失效，提升零件的整体抗疲劳性能。安装边界方面，底板的长宽尺寸决定了整个支座的安装占地空间，设计时需要预留足够的螺钉扳手操作空间，保证安装时螺钉能够顺利锁紧；立耳的高度决定了铰接点的安装高度，需要匹配对接连杆的摆动行程，避免连杆摆动过程中与底板、安装基板出现运动干涉。立耳侧面的止动螺钉孔位置，要避开铰接销轴的受力剪切面，防止螺钉孔削弱销轴的结构强度，同时止动螺钉的规格要匹配销轴上的定位凹坑，保证锁紧后销轴不会发生周向转动。

　　这类零件通常采用45号钢加工后做发蓝处理，或是采用铝合金材质加工做阳极氧化，前者适用于载荷较大、有一定冲击的工业设备场景，后者适用于载荷较轻、对零件重量有要求的自动化设备场景。建模过程中需要重点关注各孔位的位置度公差、立耳的平行度公差，以及过渡圆角的尺寸一致性，这些细节直接决定了零件加工完成后能否顺利装配、长期运行是否稳定。在实际设备装配中，这类支座往往作为模块化铰接单元使用，不需要额外焊接支架，直接通过螺钉固定即可完成铰接点的布设，能够大幅缩短设备的装配调试周期，也方便后期维护时快速更换磨损的铰接部件。
