户外立式多层金属吸烟置物工作台

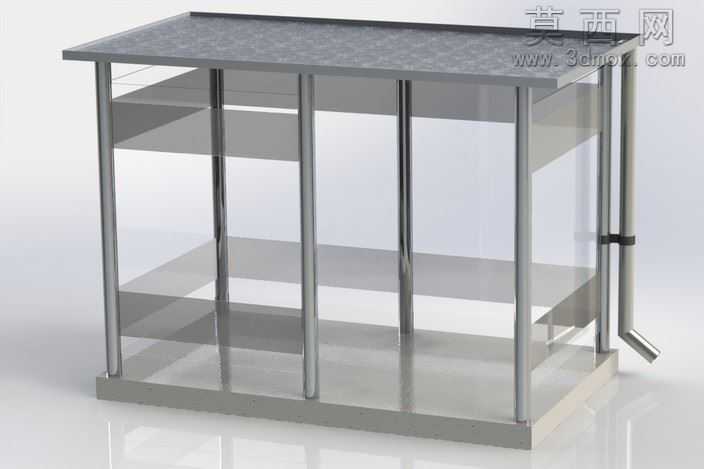

本作品采用SolidWorks进行三维参数化建模，整体建模过程遵循自底向上的装配逻辑，首先完成各独立零部件的特征建模，再通过配合约束完成整体装配。首先针对支撑立柱部分，采用拉伸凸台特征构建等径金属圆管结构，通过线性阵列命令完成四根立柱的均匀排布，保证立柱间距符合人体站立使用的合理尺度，同时为侧边的烟蒂收纳管道预留安装位。台面部分采用矩形拉伸特征构建带细微防滑纹理的顶面，纹理通过表面包覆命令实现，还原金属磨砂台面的质感，台面边缘做微小圆角处理，避免尖锐棱角带来的使用安全隐患。置物层板共设置三层，均采用薄壁拉伸特征构建金属平板结构，层板与立柱之间通过重合、同轴心配合完成固定，层板间距经过尺寸校核，可满足放置随身物品、烟灰缸等常用物件的空间需求，层板边缘同样做圆角过渡处理。底部基座采用加厚矩形拉伸结构，提升整体放置的稳定性，避免使用过程中出现侧翻问题。侧边的烟蒂收纳管道采用扫描特征构建弯折管路结构，上端与台面侧边的投放口连通，下端延伸至基座外侧，方便集中清理烟蒂。材质渲染阶段，整体金属部件赋予拉丝不锈钢材质，调整材质的反射粗糙度参数，还原不锈钢哑光金属的真实质感，透明围挡部分赋予高透亚克力材质，调整折射与透明度参数，既保证围挡的防护隔烟效果，又不遮挡内部置物空间的视线。设计思路围绕户外吸烟场景的实际需求展开，兼顾置物功能与烟蒂收纳功能，站立式的高度设计适配户外临时吸烟的使用场景，无需搭配座椅即可使用，多层置物结构可方便使用者放置随身物品，封闭式侧边围挡可减少烟雾四散，侧边独立的烟蒂投放通道可避免烟蒂乱扔的问题，整体结构简洁稳固，所有零部件均采用常见的金属加工工艺即可实现生产，无复杂异形曲面结构，具备实际落地生产的可行性。建模过程中对所有配合间隙做了合理预留，保证装配后各部件无干涉问题，整体尺寸符合户外公共设施的人体工程学要求。
