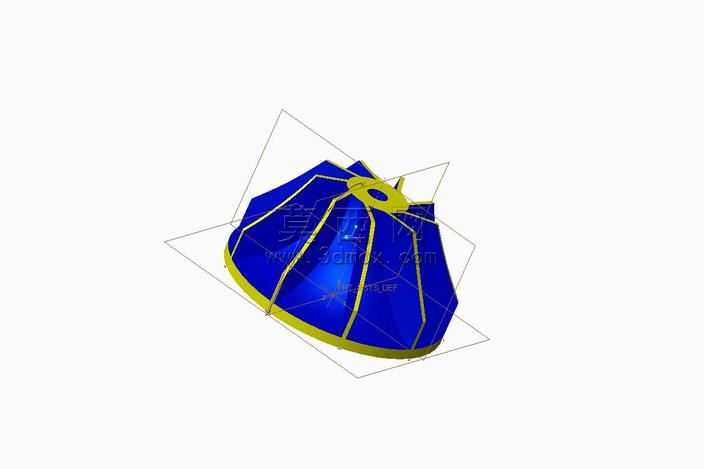

压缩机轮Creo参数化三维结构设计作品

本作品为压缩机核心旋转部件机轮的三维参数化设计模型，采用Creo Parametric软件完成全流程建模工作，建模过程严格遵循压缩机叶轮类部件的工程设计规范，从基础草绘到实体成型全程保持参数关联，便于后续根据不同工况参数调整尺寸规格。建模初始阶段先绘制机轮的中心轮毂基准草绘，确定中心安装孔的定位尺寸与轮毂的基础轮廓，通过旋转命令生成轮毂的基础实体，保证中心回转结构的同轴度符合装配要求。随后针对机轮的周向叶片结构，先绘制单个叶片的空间轮廓曲线，结合压缩机流道设计的气动要求调整叶片的曲面弧度与倾斜角度，通过边界混合命令生成单个叶片的光滑曲面，经曲面实体化后完成单个叶片的实体构建，再通过轴阵列命令按照均匀周向角度完成全部叶片的阵列排布，保证每个叶片的尺寸一致性与角度均匀性，避免旋转过程中出现动平衡偏差。机轮的外圈轮缘结构采用拉伸与倒圆角结合的方式构建，轮缘与叶片的衔接位置做了平滑过渡处理，减少应力集中的同时优化流道的顺滑度，避免气流在衔接位置产生涡流损耗。材质配置上，轮毂与叶片统一赋予工程常用的合金结构钢材质，在渲染模块中调整金属材质的粗糙度与反光参数，还原金属部件的真实质感，轮缘位置的密封边结构赋予耐磨损的涂层材质，区分不同功能区域的材质表现。模型整体保留了完整的参数化特征树，所有尺寸均关联到初始参数，修改核心参数即可快速生成不同规格的压缩机轮模型，适配不同排量、不同压力等级的压缩机设计需求。结构设计上充分考虑了机轮的动平衡要求，所有周向结构的质量分布均匀，中心安装孔预留了键槽定位结构，可直接与驱动轴完成装配配合，叶片的曲面造型经过曲率分析验证，曲面连续性达到G2级别，能够满足压缩机高速旋转工况下的气动性能要求，可直接用于后续的仿真分析、工程出图以及产品迭代设计工作。
