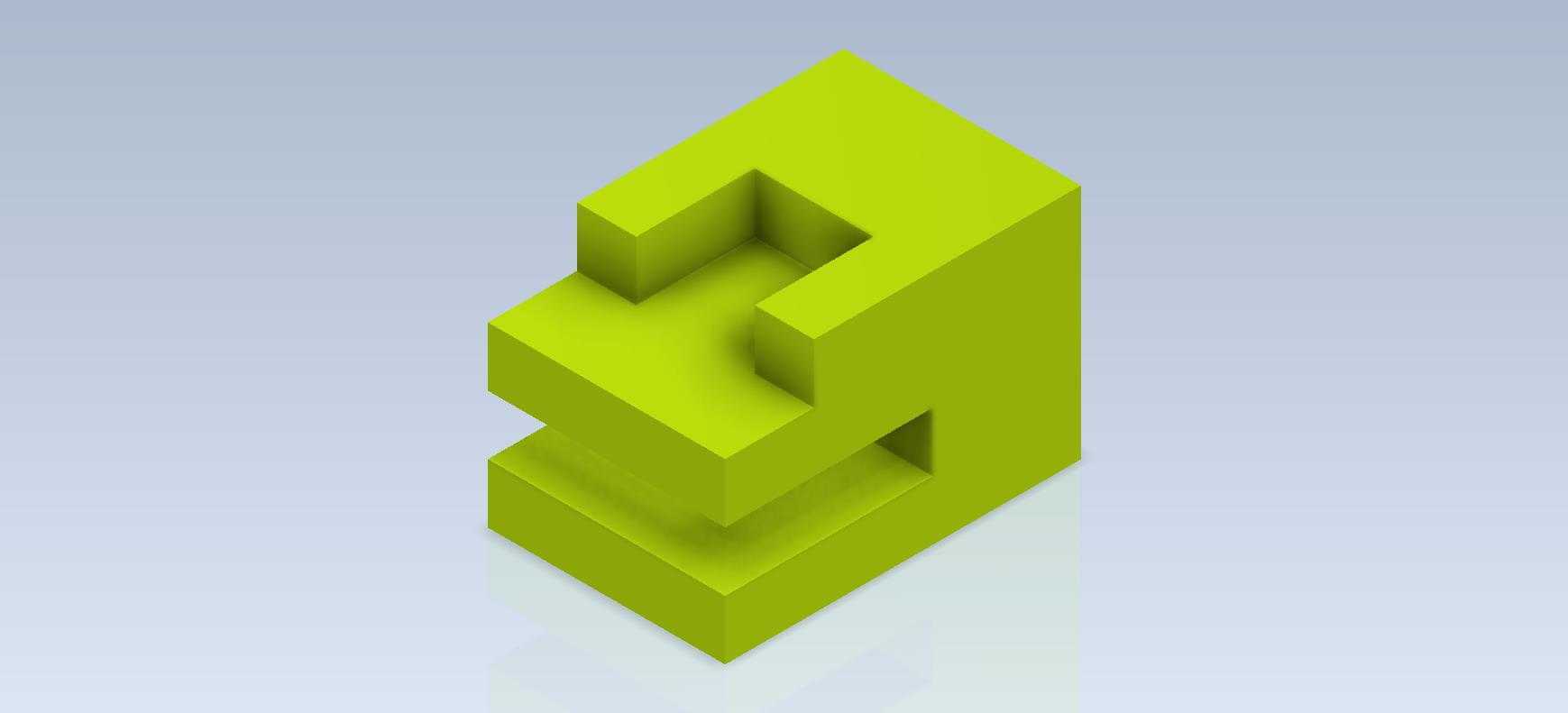

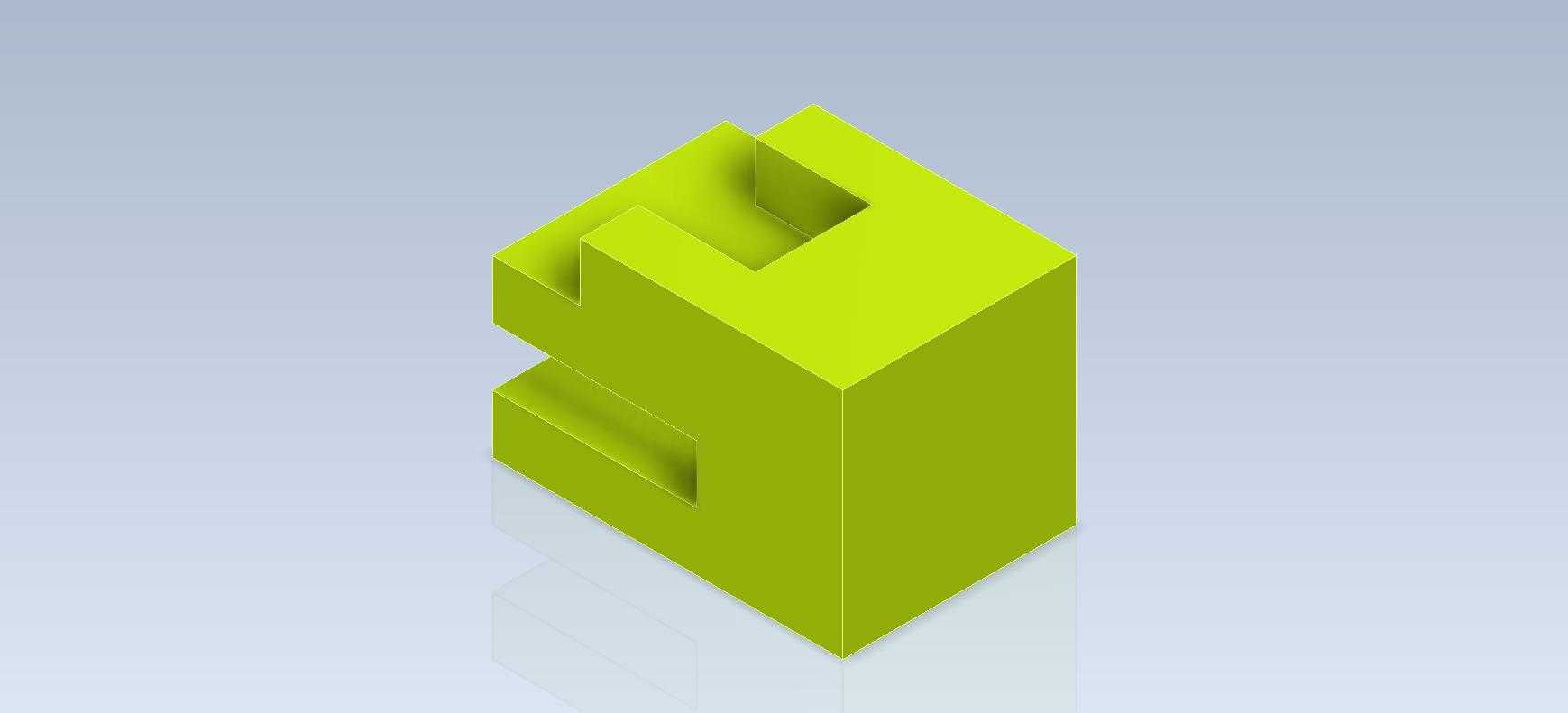

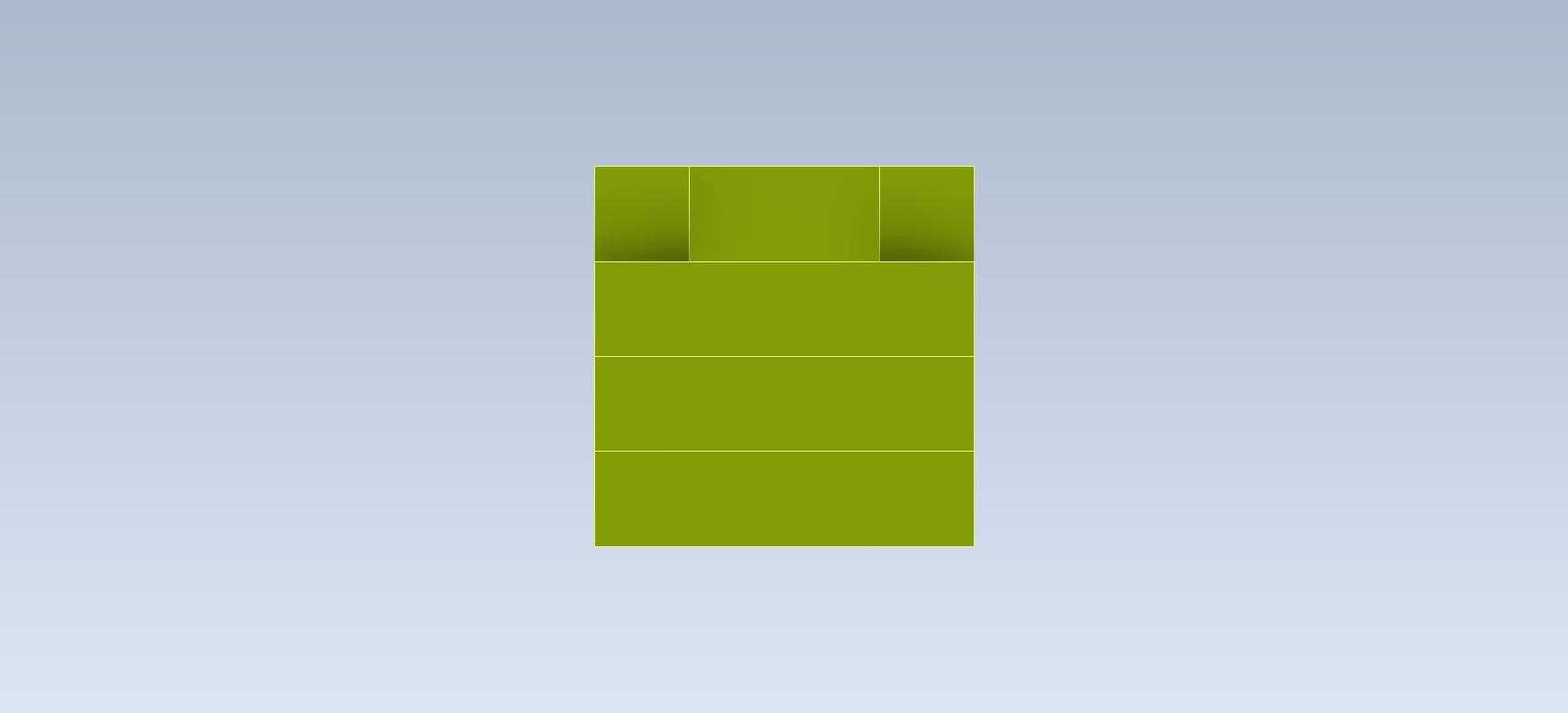

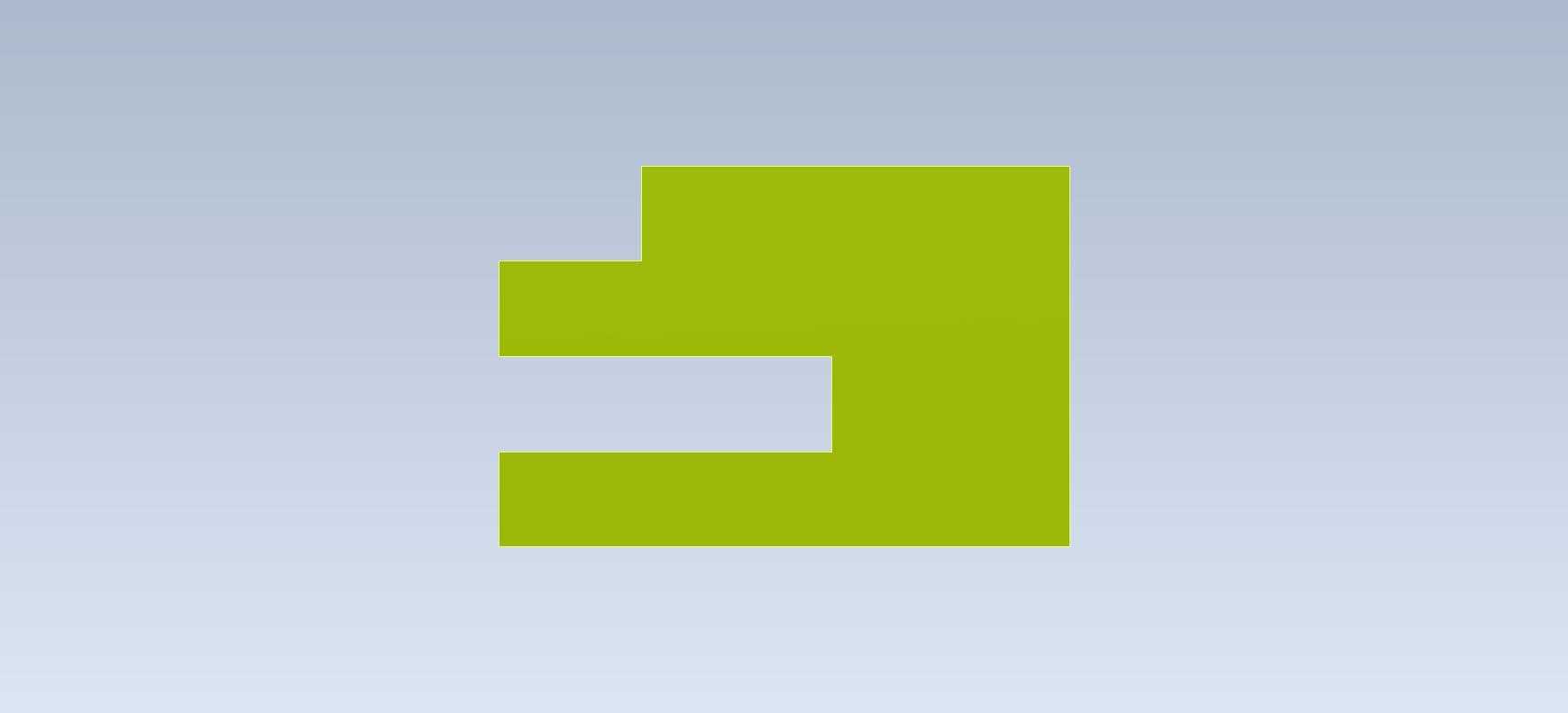

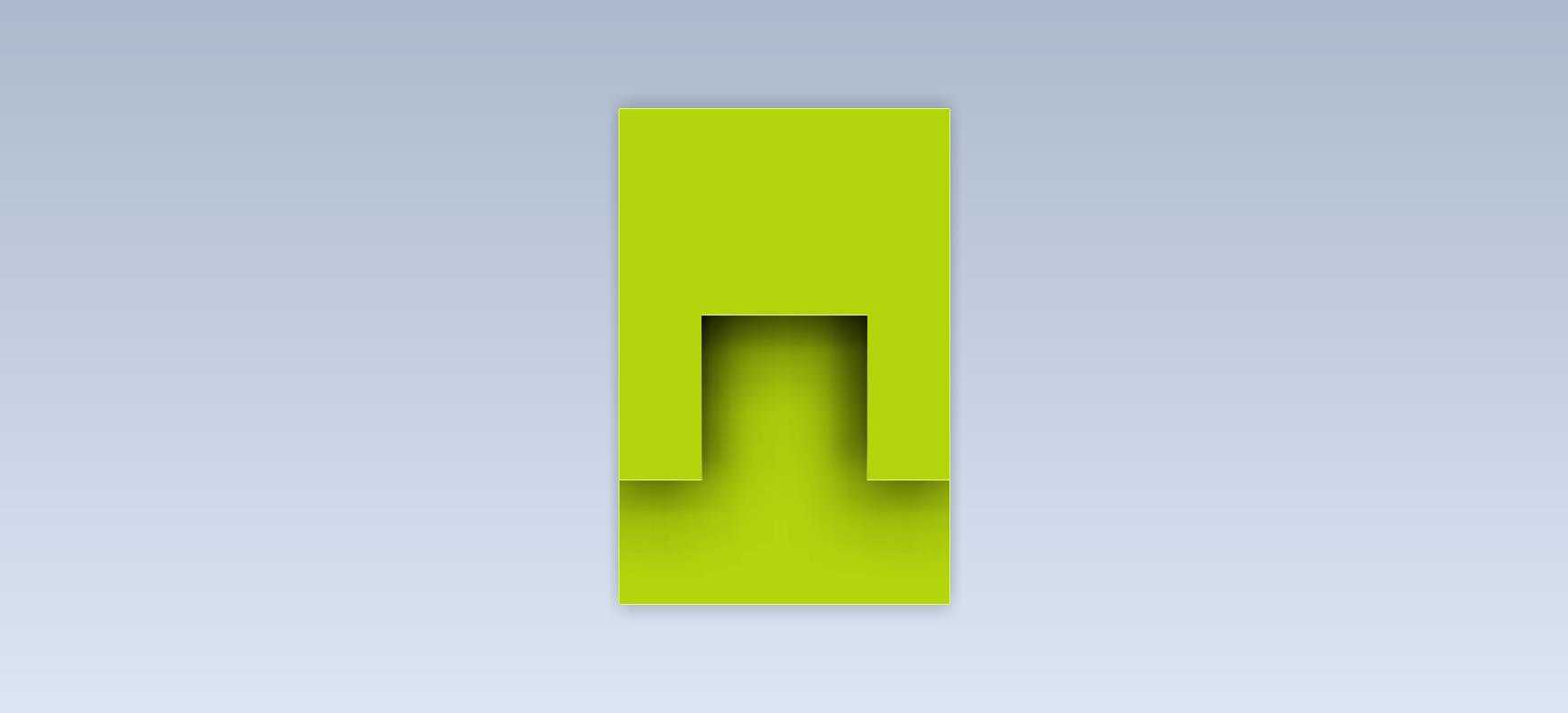

带凹凸卡槽结构的块状练习几何体

这类带凹凸卡槽的块状几何体，常作为机械结构设计入门阶段的实操练习载体，也可作为小型工装定位块、模块化拼接组件的原型参考，在非标自动化设备的工位定位、教学实训台的模块拼接、小型治具的卡位结构设计场景中都能找到对应的应用逻辑。从实际用途来看，这类凹凸互卡的结构核心作用是实现两个或多个块状零件的无紧固件快速拼接，不需要额外的螺栓、销钉就能完成临时定位，在需要频繁拆装调整的实训工位、快速换型的小型工装里，这种结构能大幅减少拆装耗时，同时保证拼接后的相对位置精度，避免零件错位偏移。

从功能特性上看，这个几何体的凹凸结构做了等尺寸适配，凸起部分的长宽高尺寸和凹槽的内空尺寸完全匹配，拼接后不会出现晃动间隙，凸起的根部做了微小的倒角处理，装配时能起到导向作用，不需要严格对准就能顺利滑入卡槽，降低装配对位的难度。实体部分的壁厚均匀，没有出现局部过薄或者材料堆积的结构，不管是后续做3D打印验证，还是采用机加工方式切削制作，都不会因为壁厚不均导致变形，也不会因为材料冗余增加不必要的重量。

设计这类结构的时候，首先要确定的是拼接方向，这个模型采用的是单方向滑入式卡槽，也就是只能从一个轴向完成拼接，这种设计的好处是拼接后另外两个轴向的自由度完全被限制，不会出现多方向松脱的问题，适合用在只需要单方向拆装的定位场景。在确定卡槽尺寸的时候，要提前考虑加工公差，如果是采用FDM3D打印制作，凸起部分的尺寸要比凹槽尺寸小0.1-0.2mm，预留打印过程中的材料膨胀余量；如果是采用CNC铣削加工，公差可以控制在0.05mm以内，保证拼接后的配合精度。凹槽的深度不能超过实体总高度的三分之二，不然会导致实体根部的结构强度不足，受到侧向力的时候容易出现断裂，这个模型的凹槽深度刚好控制在实体高度的二分之一位置，既保证了足够的拼接咬合长度，又不会削弱整体结构强度。

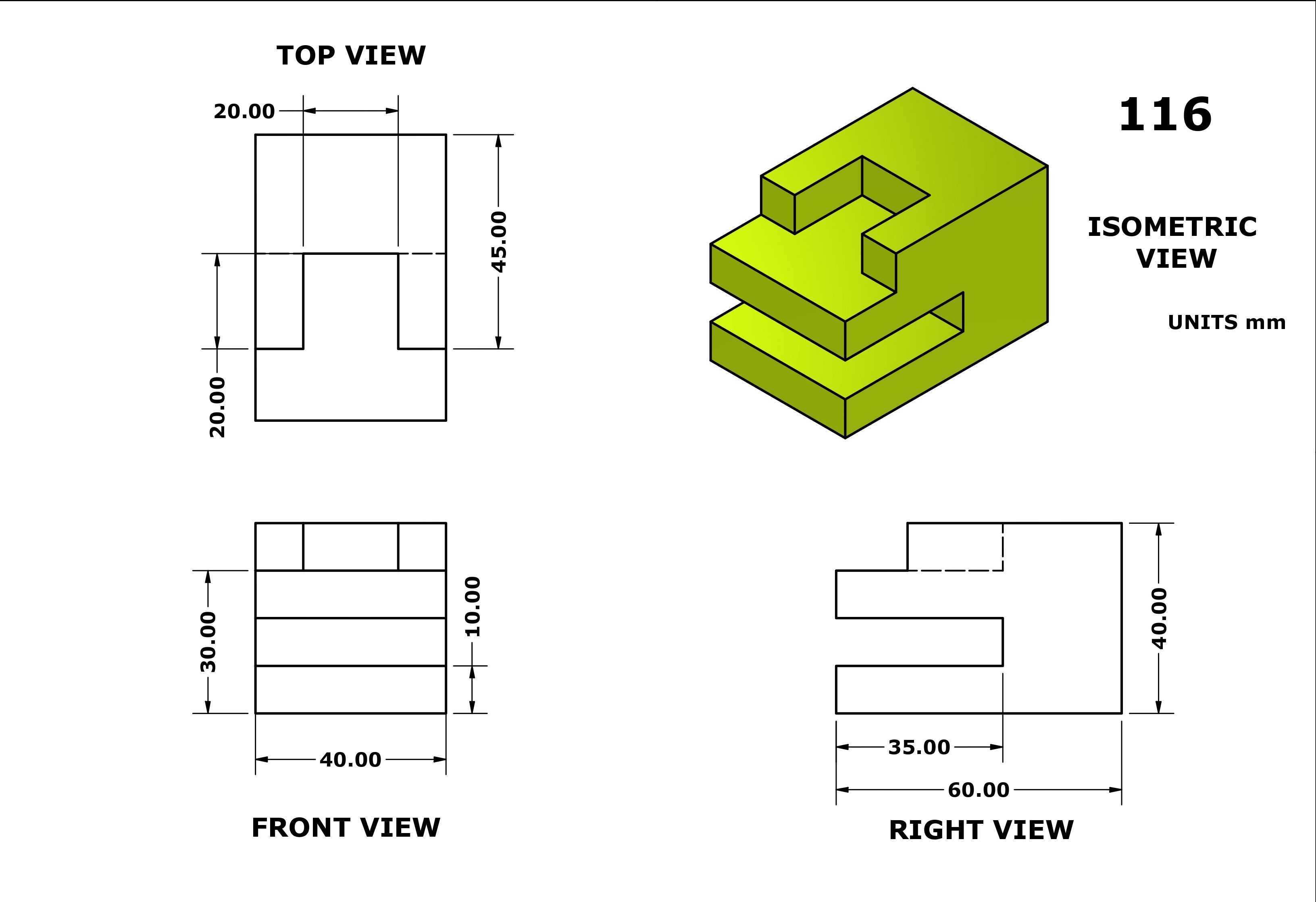

外形尺寸上，这个块状几何体整体为正方体基座，单边长度可以根据实际使用场景缩放，作为教学练习使用时通常采用50mm的标准边长，方便学员快速测量尺寸、核对建模精度；如果作为实际工装的定位块使用，可以根据工位的安装空间调整边长，最小可以缩到20mm，最大可以做到200mm，只要保持凹凸结构的比例不变，就能保证拼接功能正常。安装边界方面，这个零件的底部为完整平面，可以直接通过胶粘、磁吸或者螺栓固定在工作台面上，底部不需要额外做安装孔位，如果需要更牢固的固定，可以在实体非卡槽的侧面加工M4或者M5的螺纹孔，用来安装固定螺丝，不会影响卡槽的拼接功能。在实际建模过程中，这类结构不需要复杂的曲面命令，只需要通过基础的拉伸、切除命令就能完成，重点是要保证各个凹凸面的平行度和垂直度，不然拼接的时候会出现卡滞或者间隙过大的问题，建模完成后可以通过软件的干涉检查功能，模拟两个相同零件拼接的状态，确认没有干涉、间隙符合设计要求后，再导出加工或者打印所需的文件。这类结构虽然简单，但是涵盖了机械结构设计中最基础的配合、公差、强度校核逻辑，是入门阶段掌握三维建模和结构设计逻辑非常合适的练习载体，很多复杂的模块化拼接结构，本质上都是这类基础凹凸卡槽结构的变形和组合，掌握了这类基础结构的设计逻辑，后续设计更复杂的拼接、定位结构时就能快速理清设计思路，避免出现结构强度不足、配合卡滞、拆装困难等常见问题。
