镂空锥架式三维CAD基础练习构件

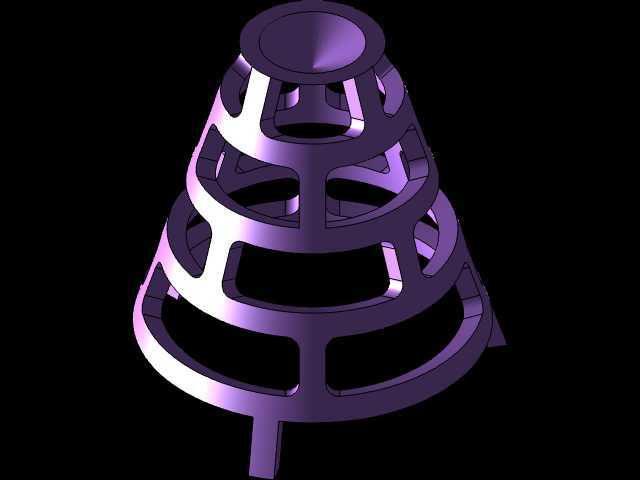

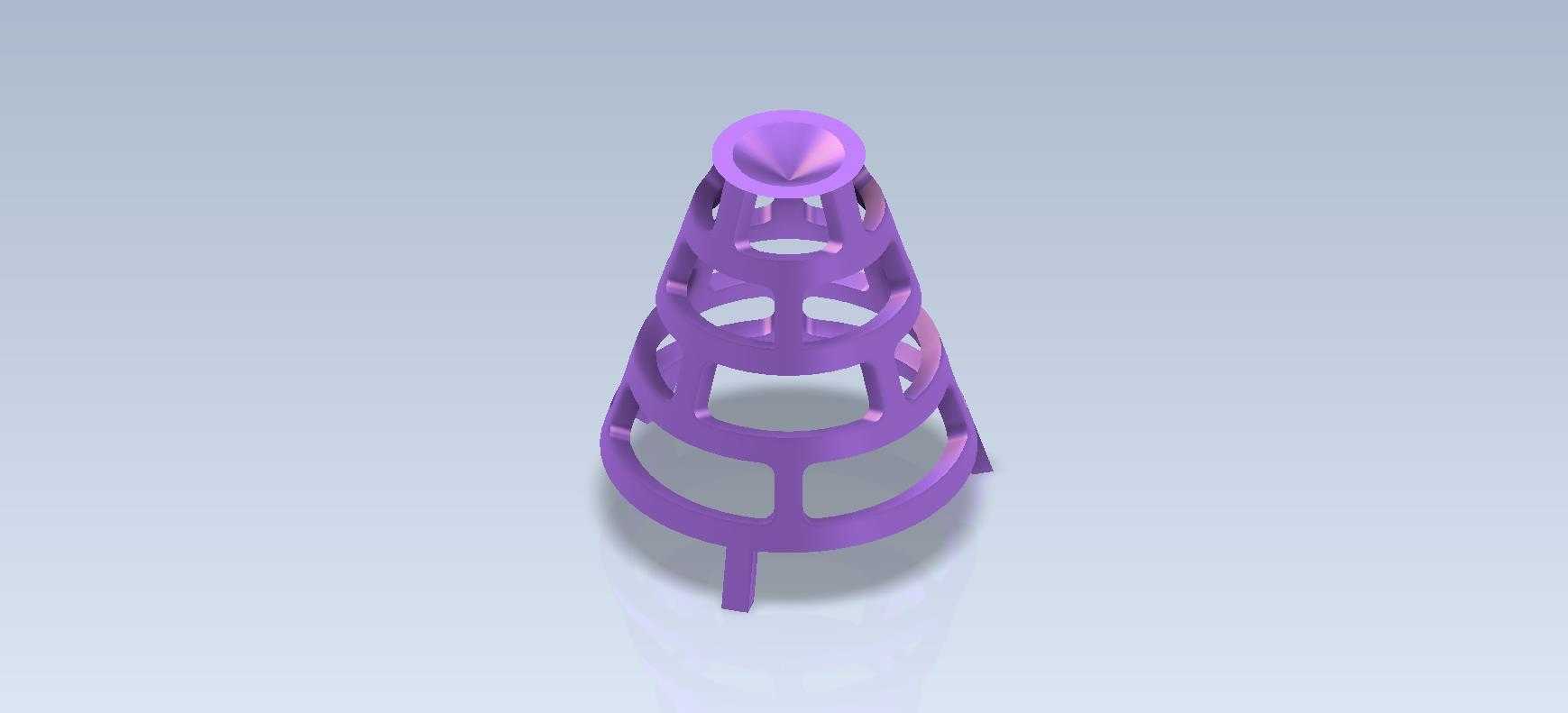

本次建模的构件属于典型的机械结构基础练习件，整体采用锥台形镂空框架构型，这类构型在工业场景中常作为流体均布导流构件、轻质支撑骨架或是物料筛分的承托框架使用，比如在小型化工试验装置的气液分布段，这类带周向镂空的锥架可以让上升气流沿锥面均匀分散，避免局部流速过高造成的液泛问题；在小型自动化生产线的物料导料工位，这类锥架也可作为异形工件的定位承托，底部伸出的单支脚可插入工位底座的定位孔完成快速固定，无需额外设计复杂的装夹结构。

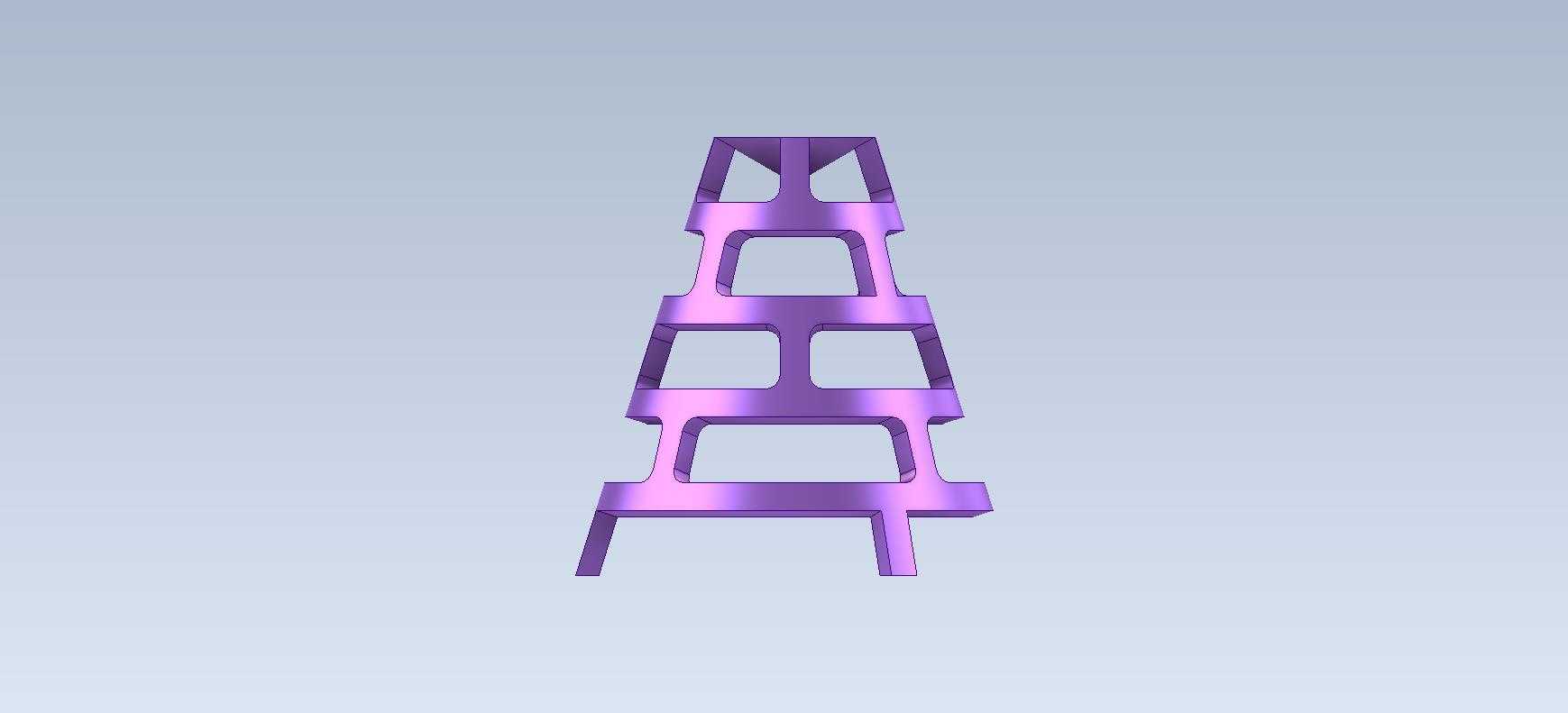

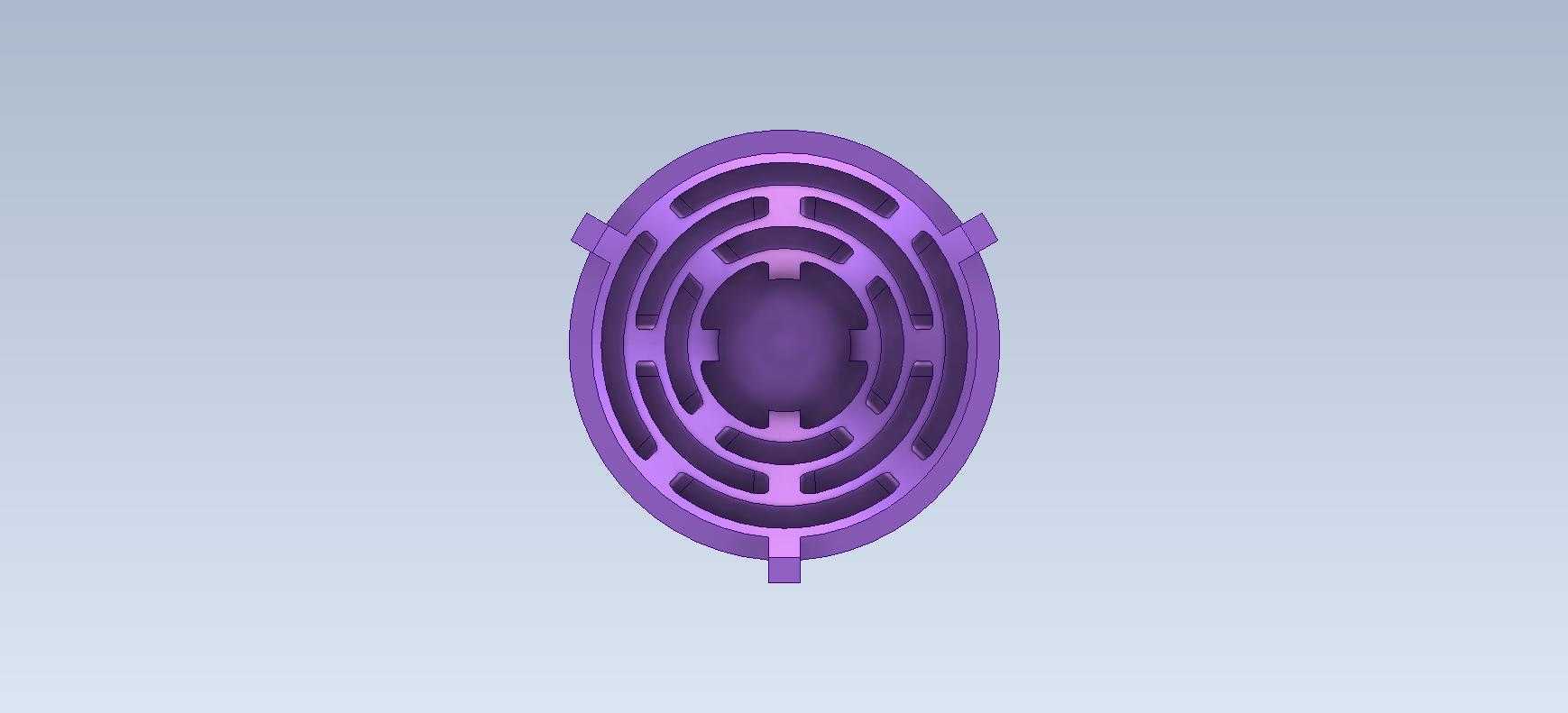

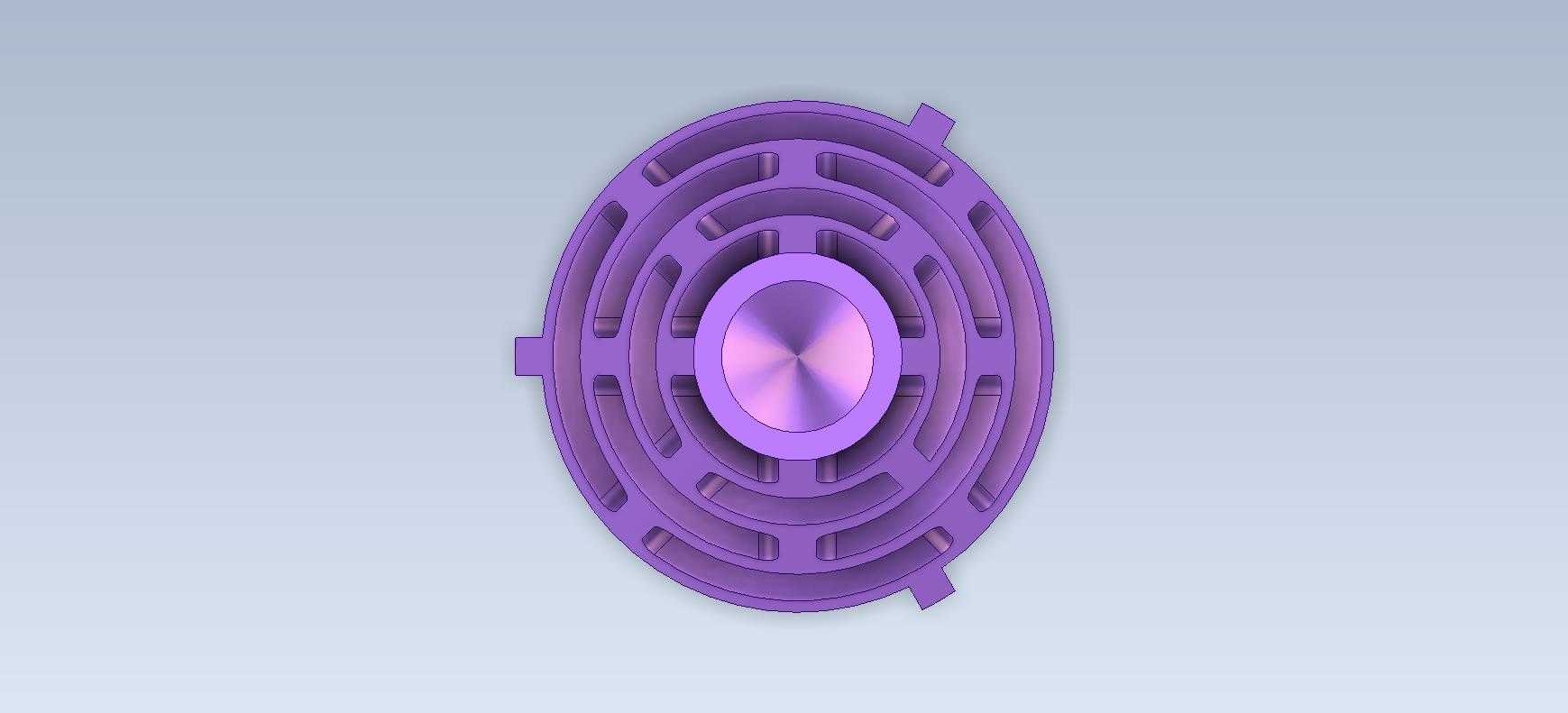

从结构设计逻辑来看，整个构件以中心轴线为回转基准，采用多层环形筋条沿锥度方向等距排布，相邻环形筋之间通过周向均匀分布的竖向连接筋连为整体，这种设计在保证整体结构刚度的前提下，最大限度减少了材料用量，降低了构件自重，同时镂空结构可以避免物料在构件表面积存，对于需要频繁接触粉体、小颗粒物料的工位来说，不会出现积料卡滞的问题。顶部的内凹锥面设计，一方面可以让落至构件顶部的物料沿锥面自然滑向周向镂空区域，另一方面也可作为与上部对接构件的定位面，当上部配套的锥头压下时，可实现自动对中，无需额外调整同轴度。

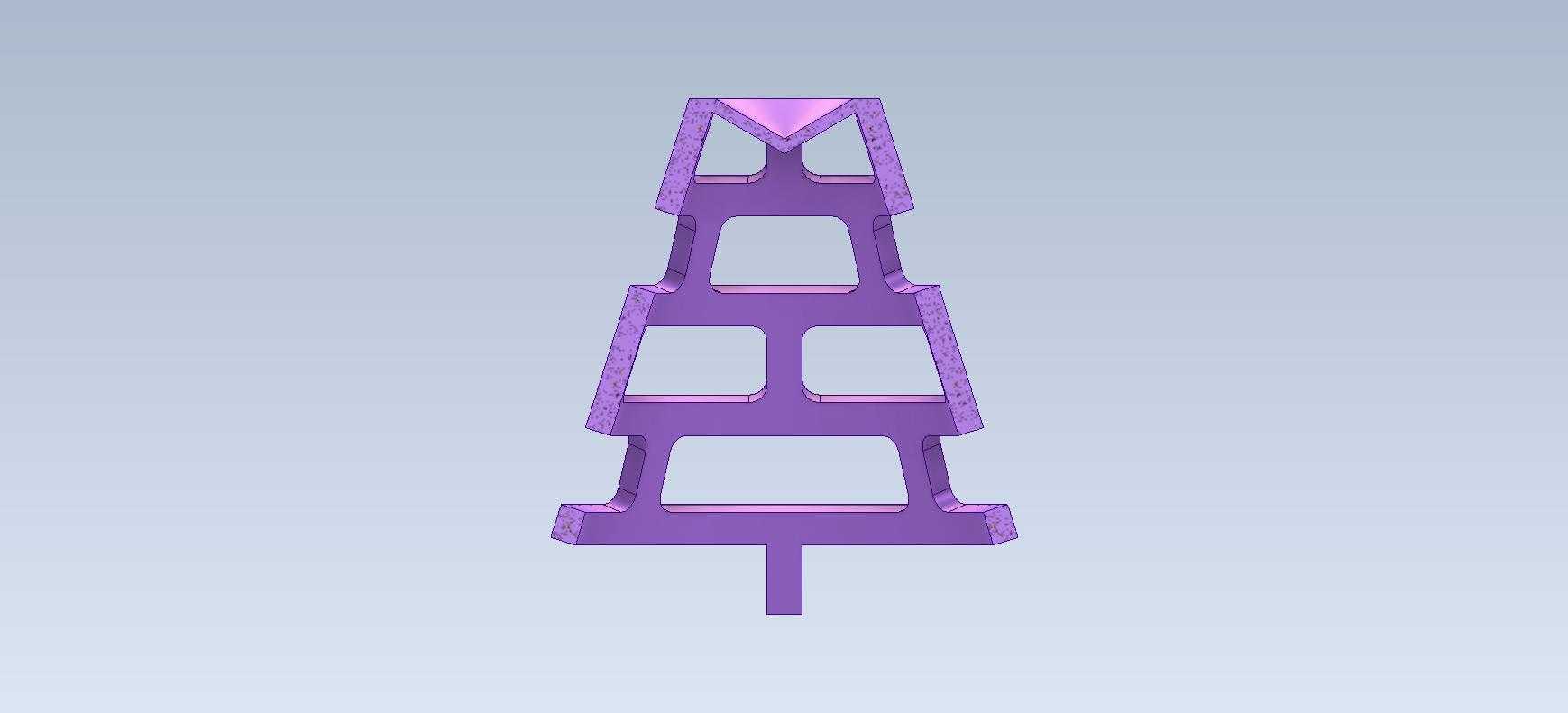

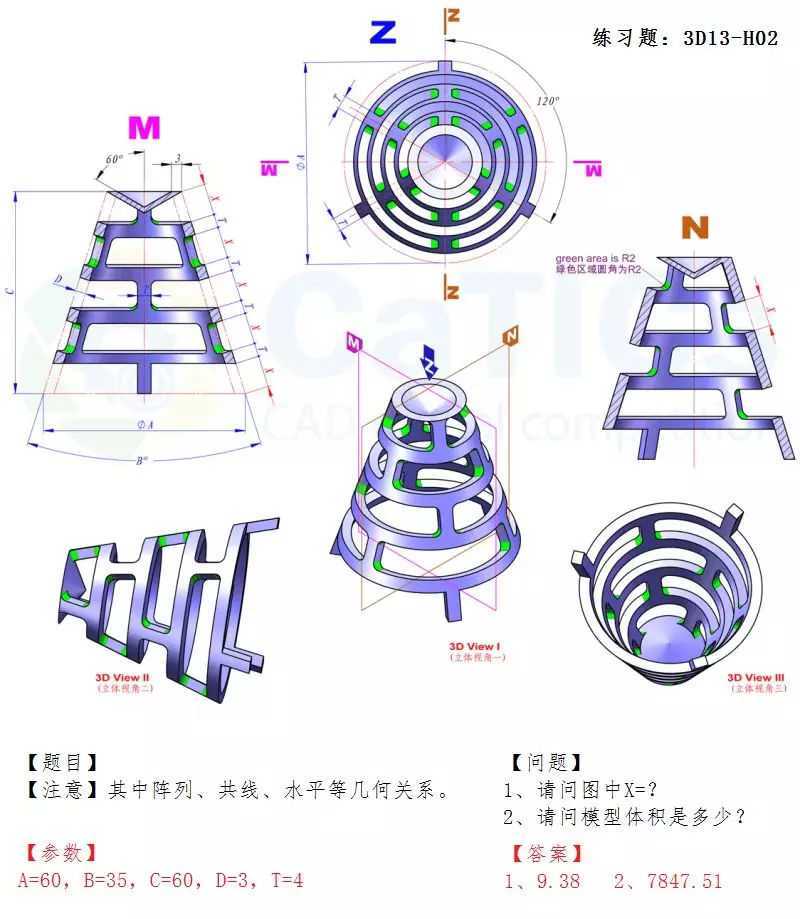

建模过程中首先需要确定整体的锥度参数，底部最大环的直径决定了构件的安装适配范围，底部支脚的直径与伸出长度需要匹配常用工位的定位孔尺寸，通常这类练习件的支脚直径取标准圆棒料规格，伸出长度满足插入定位孔后不发生倾覆即可。各层环形筋的截面采用等截面矩形设计，既降低建模难度，也符合实际加工中板材折弯、型材弯卷的工艺特性，竖向连接筋与环形筋的交接处做了等半径圆角过渡，避免应力集中，在实际受载时不会在筋条交接处出现断裂失效。

从安装边界来看，构件整体的最大外轮廓为底部圆环直径，安装时需要预留的水平空间略大于底部圆环直径即可，竖向安装高度为锥顶到底部支脚端面的总高度，由于底部仅设置单支脚，安装时需要保证支脚与底座定位孔的配合间隙控制在合理范围，间隙过大会造成构件倾斜，间隙过小则会导致装拆困难。这类镂空锥架构件如果采用塑料材质3D打印制作，可直接用于教学演示、轻型物料承托场景；如果采用不锈钢材质焊接制作，则可用于有耐腐蚀要求的化工、食品加工工位，承受一定的物料冲击与载荷。

在建模练习层面，这个构件可以帮助初学者熟练掌握回转基准建立、阵列特征、筋条构建、圆角过渡等常用建模命令，理解框架类结构的刚度分布逻辑，明白在结构设计中如何通过合理的镂空设计实现减重与功能的平衡，避免出现为了保证强度盲目增加材料厚度的设计误区。实际工程中这类结构的变形版本很多，比如调整锥度、改变镂空的形状与尺寸、增加支脚数量，就可以适配不同的工况需求，比如将支脚改为三个均布的短支脚，就可以提升构件放置的稳定性，适合无需频繁拆装的固定工位；将环形筋的截面改为L型，就可以进一步提升筋条的抗弯刚度，承受更大的径向载荷。
