异形铰接式机械连接锁紧构件

该构件属于机械传动系统中的铰接锁紧类功能零件，主要应用在中小型自动化设备的工位切换锁紧机构、小型工装夹具的快速锁止单元、以及轻工机械的活动关节定位场景中，在需要实现绕固定轴小角度摆动同时完成位置锁止的工位上，这类零件可以替代传统的销轴加卡扣的组合结构，减少装配零件数量，提升机构的集成度。从实际使用场景来看，这类零件常出现在半自动装配线的工件定位摆臂、小型检测设备的探头翻转支架、以及教学用机械原理演示教具的活动关节部位，能够承受中等载荷下的反复摆动动作，配合对应的销轴和限位块即可完成角度范围内的转动与到位锁止，不需要额外增加锁紧螺钉或者压块，操作时直接扳动摆臂即可到位卡紧，解锁时只需轻抬对应解锁拨片即可复位，适合频繁操作的工位使用。

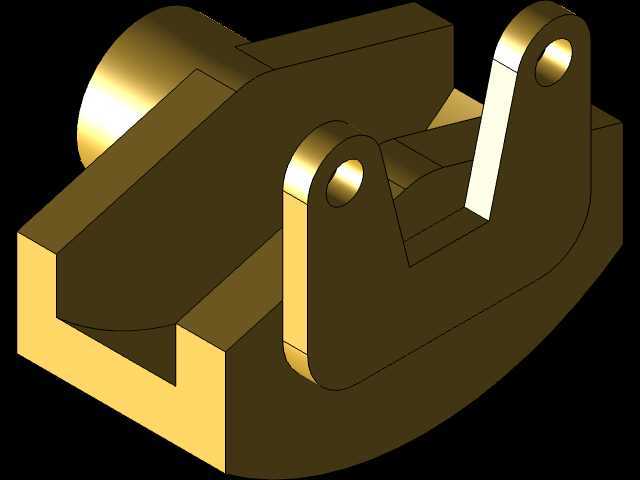

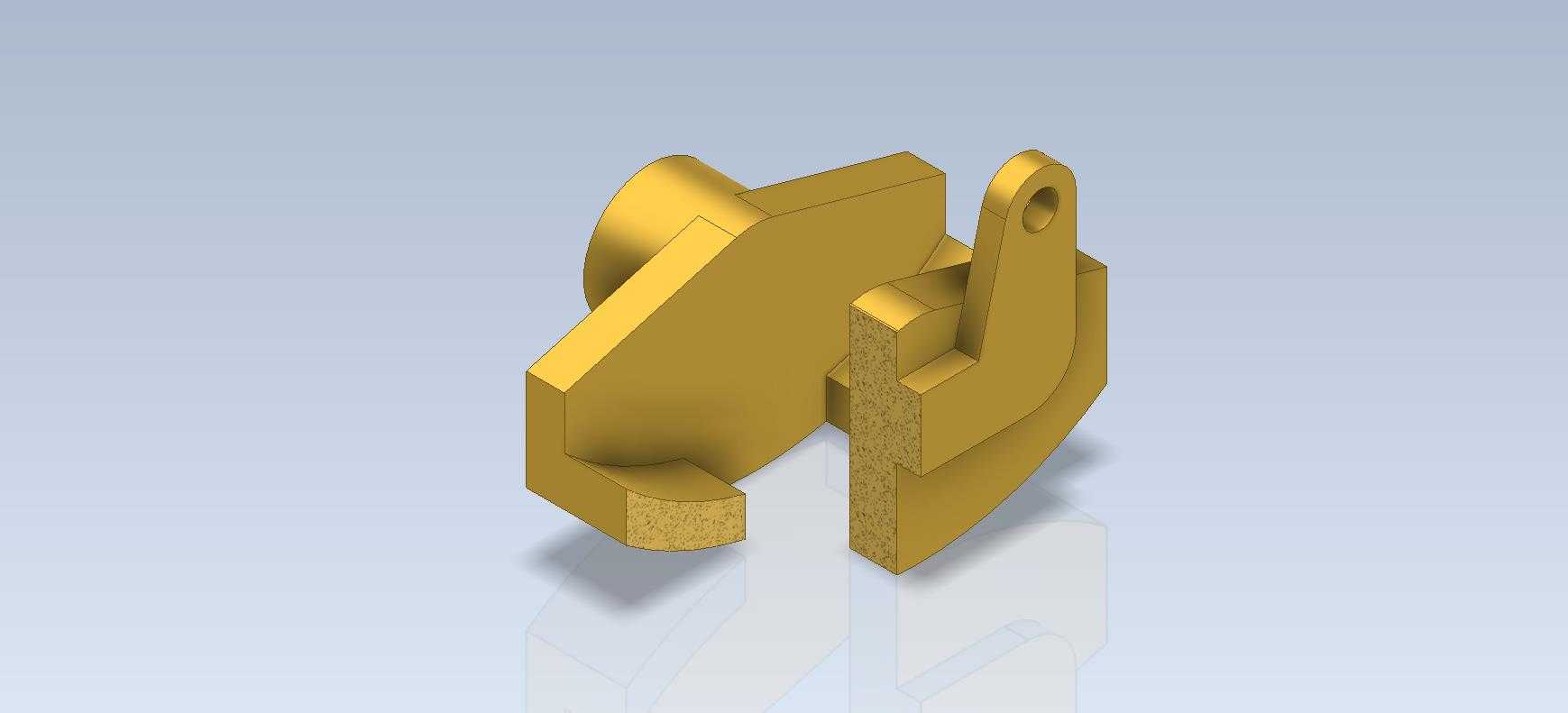

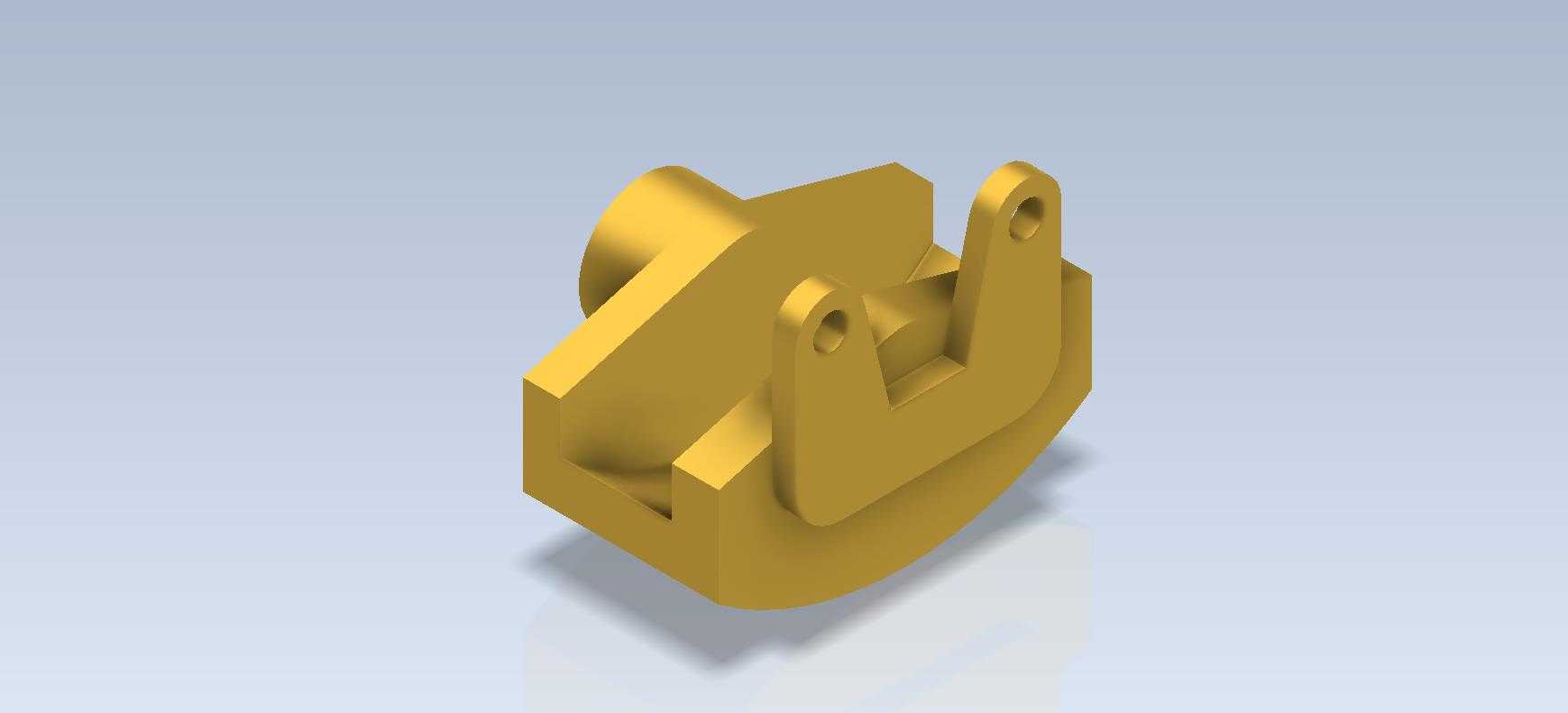

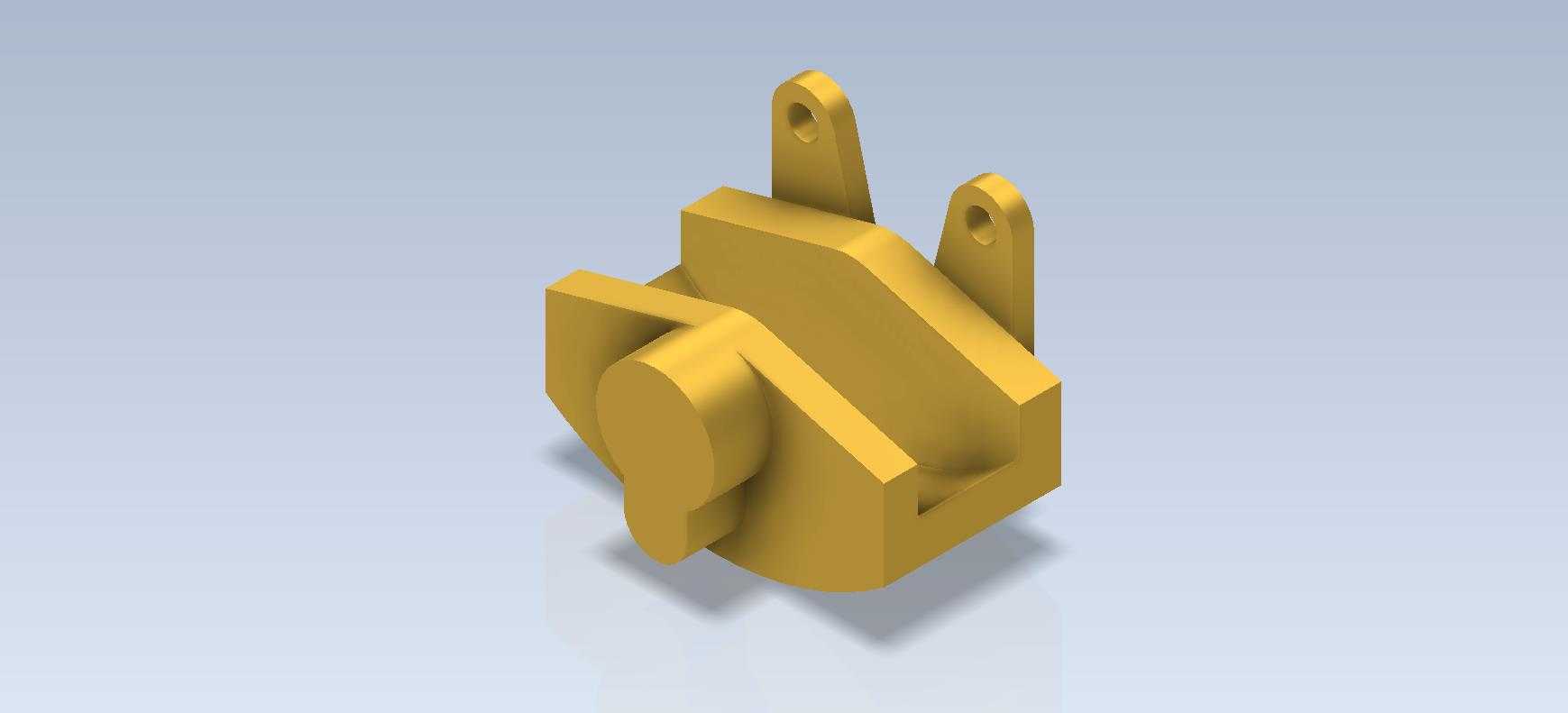

从功能特性上看，该零件集成了铰接安装孔、限位支撑面、锁止卡槽三个核心功能结构，两个带通孔的凸耳作为铰接安装位，孔位的同轴度公差控制在0.02mm范围内，保证穿入销轴后转动无卡滞，不会出现偏磨导致的旷量；主体的弧形支撑面作为摆动过程中的导向限位面，弧度与摆动轨迹完全匹配，摆动过程中该面与基座上的对应弧面贴合，承受径向载荷，避免铰接孔单独受力导致的变形；侧面的凹槽结构作为锁止卡槽，到位后与基座上的弹性卡销配合，实现位置固定，卡槽的导入角做了15度的倒角处理，卡销滑入时不会出现卡滞，退出时阻力适中，不会因为设备运行的振动导致意外脱开。零件的基体部分做了等壁厚设计，整体壁厚均匀控制在4mm左右，既保证了结构强度，又避免了注塑或者铣削加工时出现壁厚不均导致的变形，非受力面做了0.5mm的圆角过渡，减少应力集中的同时，也避免加工时出现锐边划伤操作人员的情况。

设计思路上，该零件采用功能集成化的设计逻辑，没有沿用传统铰接件分体式的结构，而是将铰接耳、支撑基体、锁止结构整合为一个整体零件，减少了装配时的公差累积，传统分体式结构需要分别加工铰接耳、支撑块、锁止卡扣三个零件再进行组装，三个零件的装配公差累积会导致铰接转动卡滞、锁止位置偏移的问题，而整体式结构一次装夹即可加工完成所有关键配合面，关键尺寸的精度更容易保证。在结构强度校核上，铰接孔的位置做了局部加厚处理，加厚区域比基体壁厚多出2mm，因为铰接孔是整个零件的主要受力点，摆动过程中所有的载荷都会传递到孔位周边，局部加厚可以避免长期反复受力后孔位出现椭圆变形，延长零件的使用寿命；锁止卡槽的位置做了加强筋过渡，筋位宽度3mm，连接卡槽侧壁与基体，避免卡销频繁撞击卡槽导致侧壁开裂。

从外形尺寸与安装边界来看，该零件整体包络尺寸控制在80mm×60mm×45mm范围内，属于中小型机械零部件，两个铰接孔的中心距为32mm，孔径为6mm，适配标准的M6圆柱销轴，安装时两个铰接耳的外侧间距为28mm，刚好可以卡入厚度25mm的基座安装槽内，两侧预留1.5mm的间隙，避免装配时出现过盈无法装入的情况，同时也不会因为间隙过大导致摆动时出现横向窜动。零件的底部弧形面的回转中心与铰接孔中心重合，回转半径为35mm，安装时基座上对应的配合弧面需要保持相同的回转半径，配合间隙控制在0.1mm-0.2mm之间，既保证摆动顺畅，又不会出现晃动。零件的锁止卡槽距离铰接孔中心的直线距离为42mm，卡槽深度为3mm，适配直径5mm的弹簧卡销，卡销的伸出量设置为4mm即可保证锁止可靠，解锁时卡销缩回2mm就能完全脱离卡槽，不会干涉零件的摆动动作。在实际装配时，该零件不需要额外的调整垫片，只要保证销轴的同轴度和配合弧面的间隙，即可实现顺畅的摆动与可靠的锁止，维护时只需定期在铰接孔内添加少量润滑脂，就能保证长期使用无卡滞，适合在无强腐蚀、常温的工业环境下长期运行，能够承受最高500N的径向载荷，满足大部分中小型自动化设备和工装夹具的使用需求。
