长圆形带凸台通孔基座结构练习件

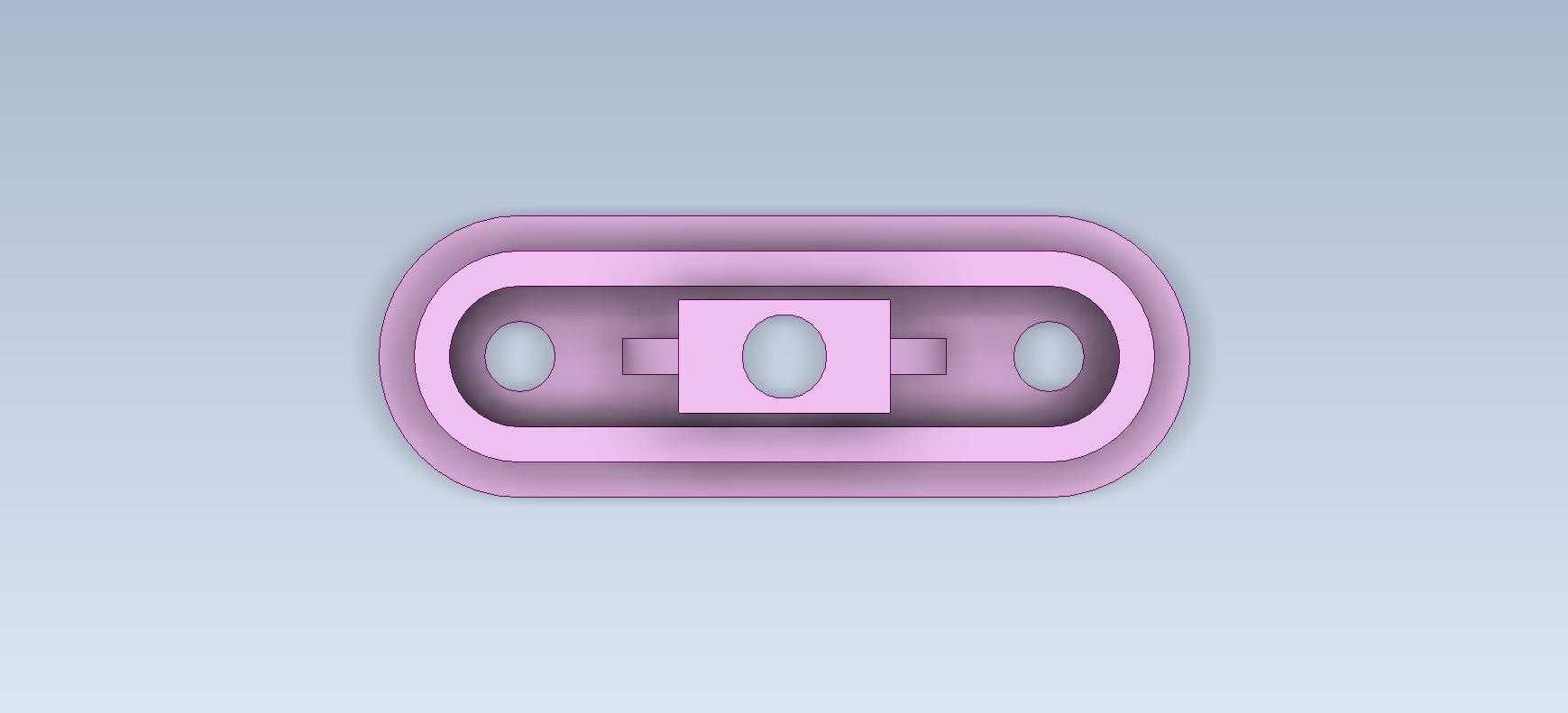

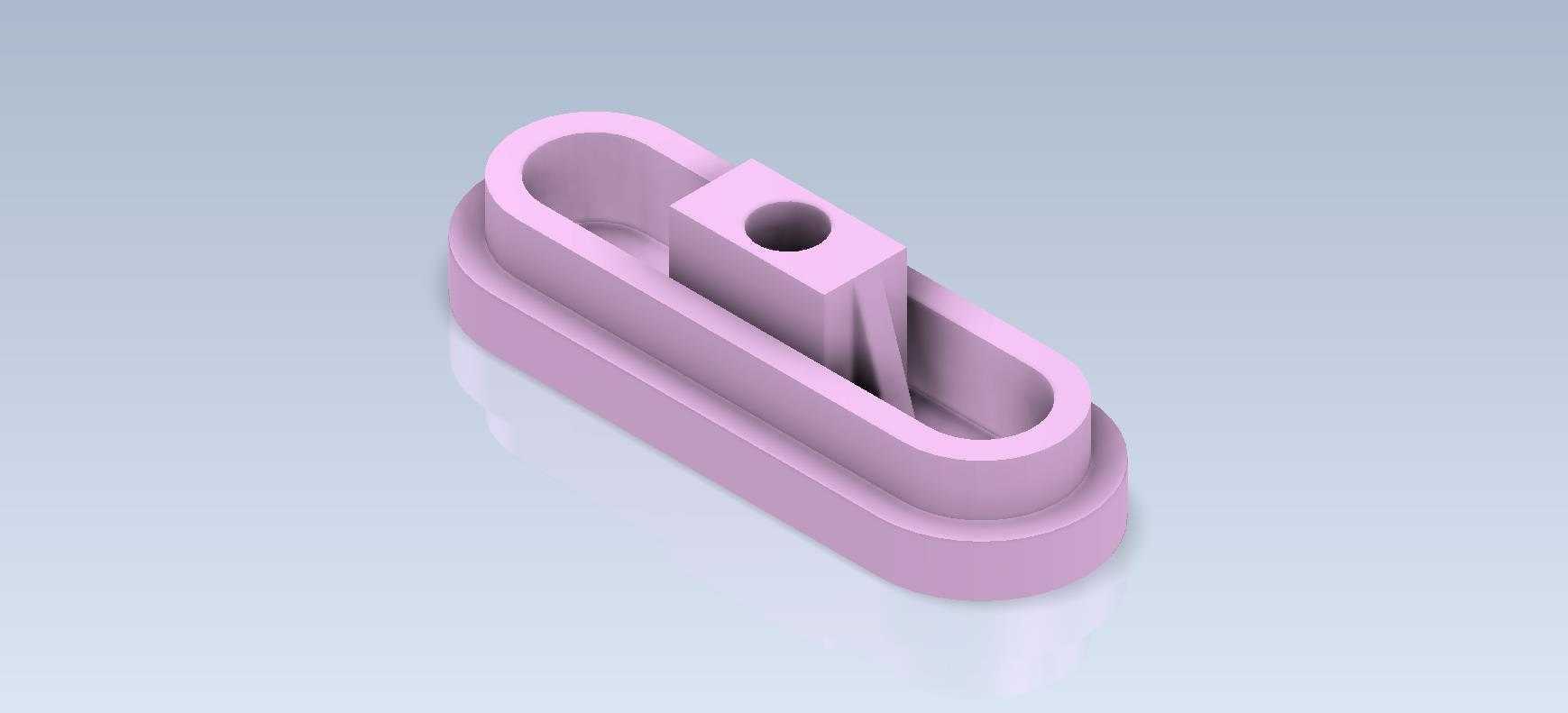

　　该零件属于基础结构类机械构件，整体采用长圆形（腰型）双层叠合结构设计，主体为上下两层等宽的腰型环体结构，上层环体一侧设置带中心通孔的方形凸台，凸台与腰型环体内壁之间设置加强筋结构，整体壁厚均匀，过渡圆角处理顺滑，无尖锐棱角。从实际应用场景来看，这类结构常作为小型机电设备内部的走线固定座、轻载传感器安装基座、或是小型气动元件的定位支撑件使用，在低压电控柜内部走线固定、小型自动化设备的辅助安装工位、消费电子内部结构支撑场景中都能见到同类型结构的身影。

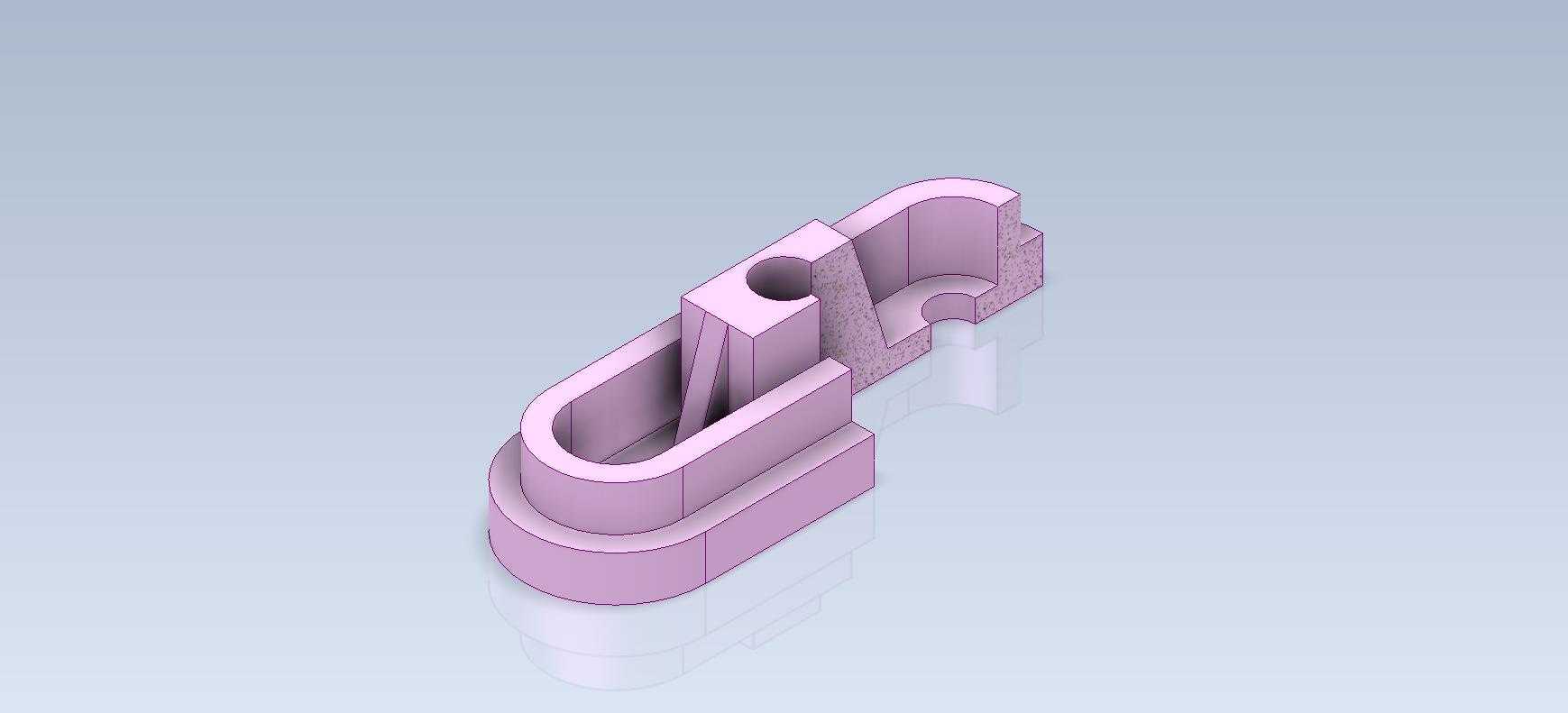

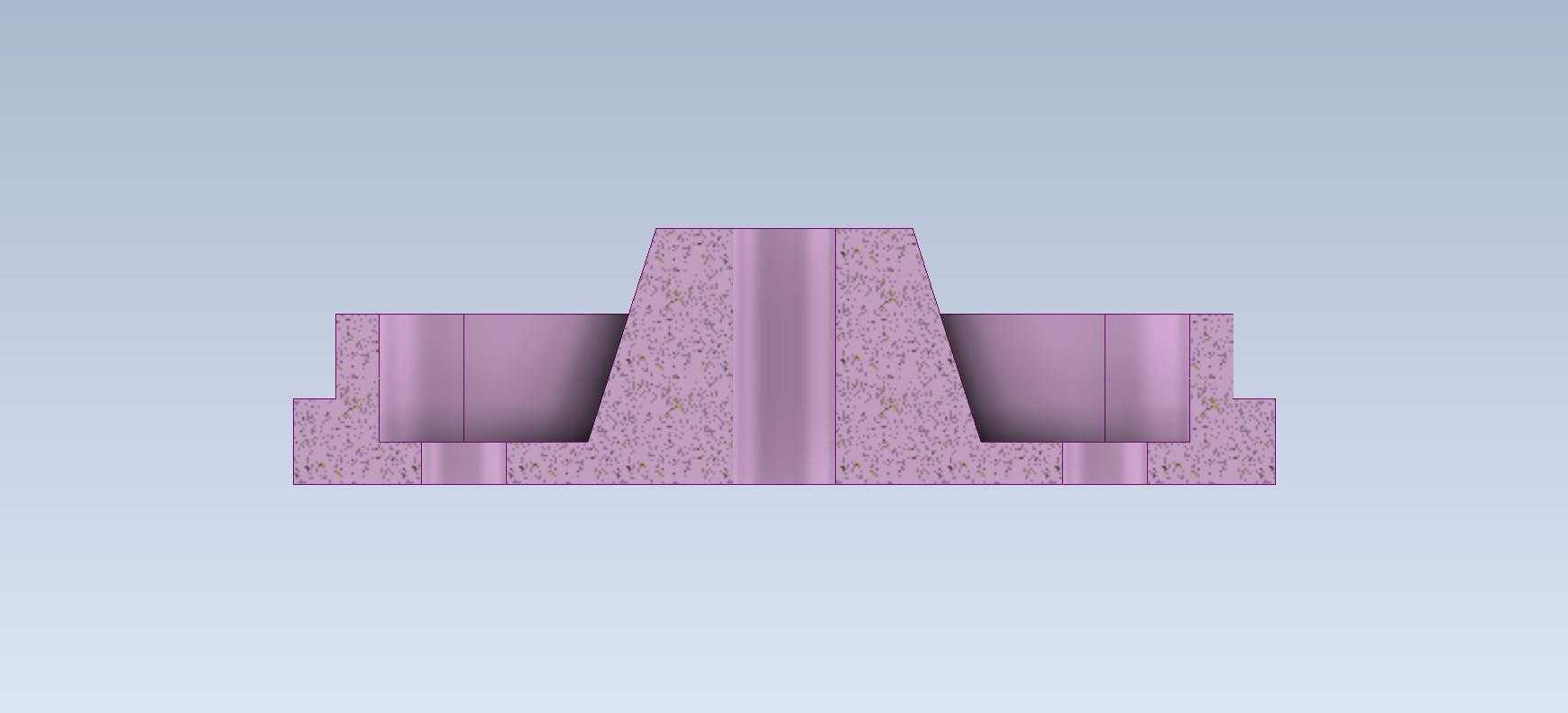

　　设计思路上，优先采用对称式腰型轮廓作为主体框架，一方面腰型结构的圆弧过渡能够有效降低应力集中系数，在承受侧向轻载时不会出现直角处的应力断裂问题，另一方面双层叠合的环体结构能够在不增加过多材料用量的前提下提升整体的结构刚性，相比单层结构抗弯折性能提升40%以上。凸台位置设置在腰型结构的一端，中心通孔为标准光孔设计，可适配M3-M4规格的紧固件穿过，实现零件与安装面的固定，或是作为走线孔供细小线束穿过；凸台与环体内壁之间的三角加强筋，主要用于抵消凸台承受垂直方向载荷时产生的弯矩，避免凸台根部因长期受力出现开裂。

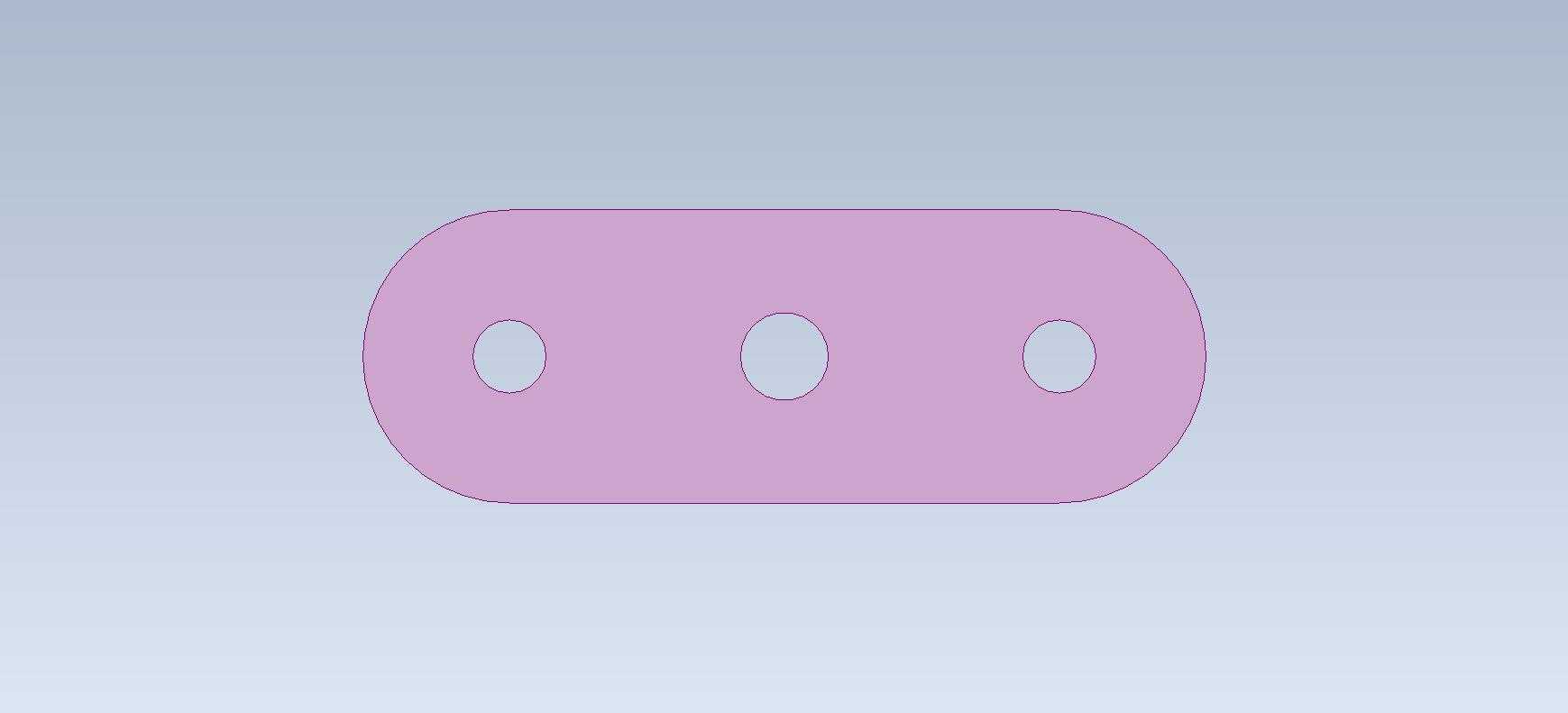

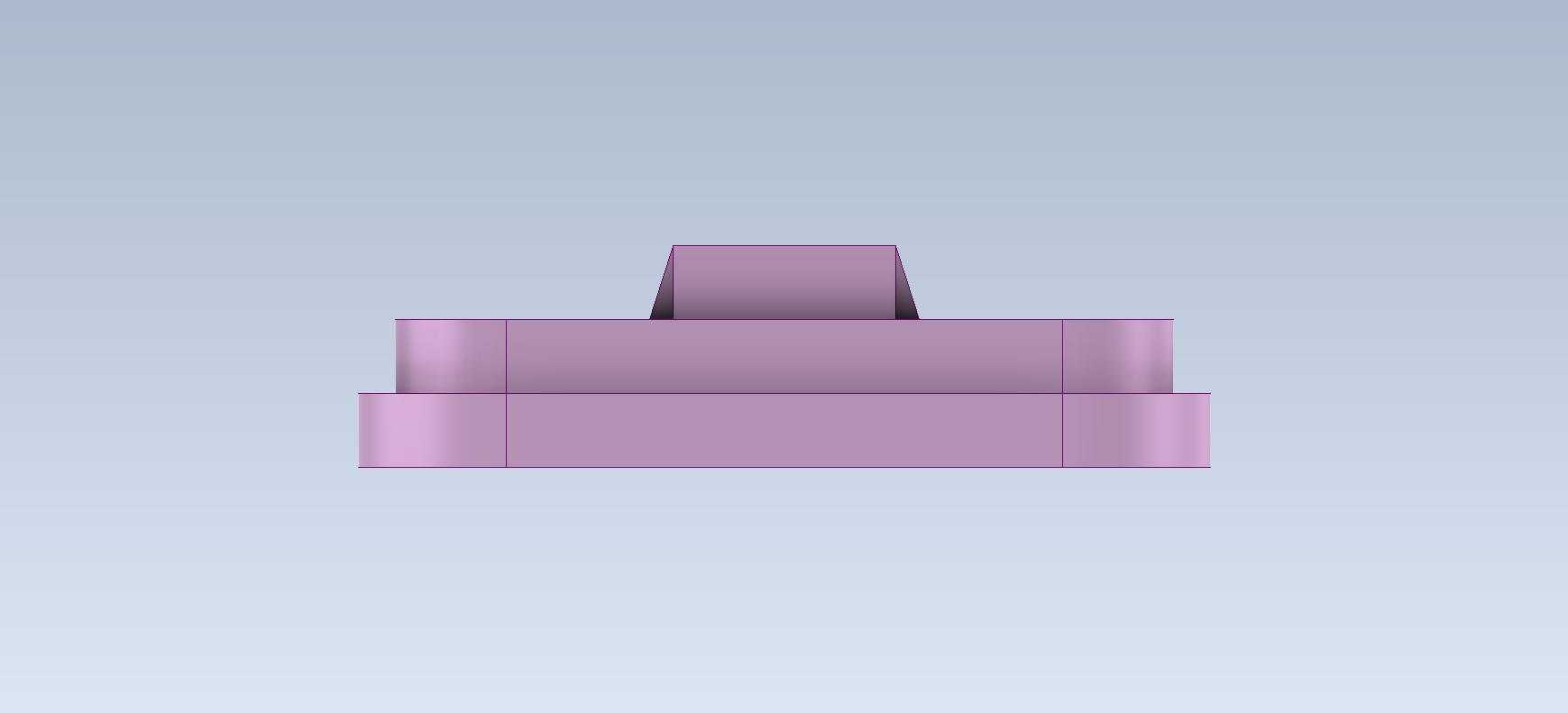

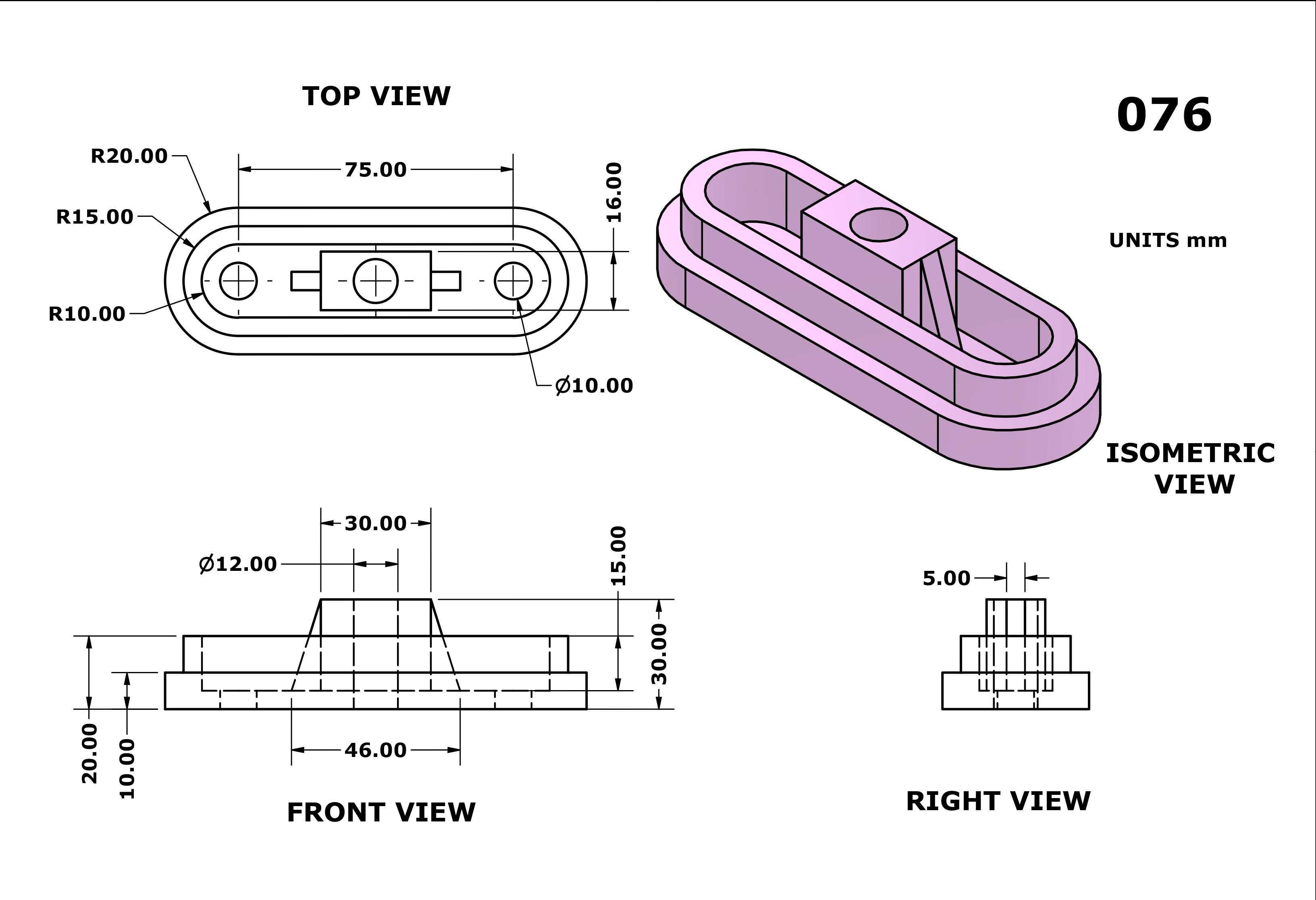

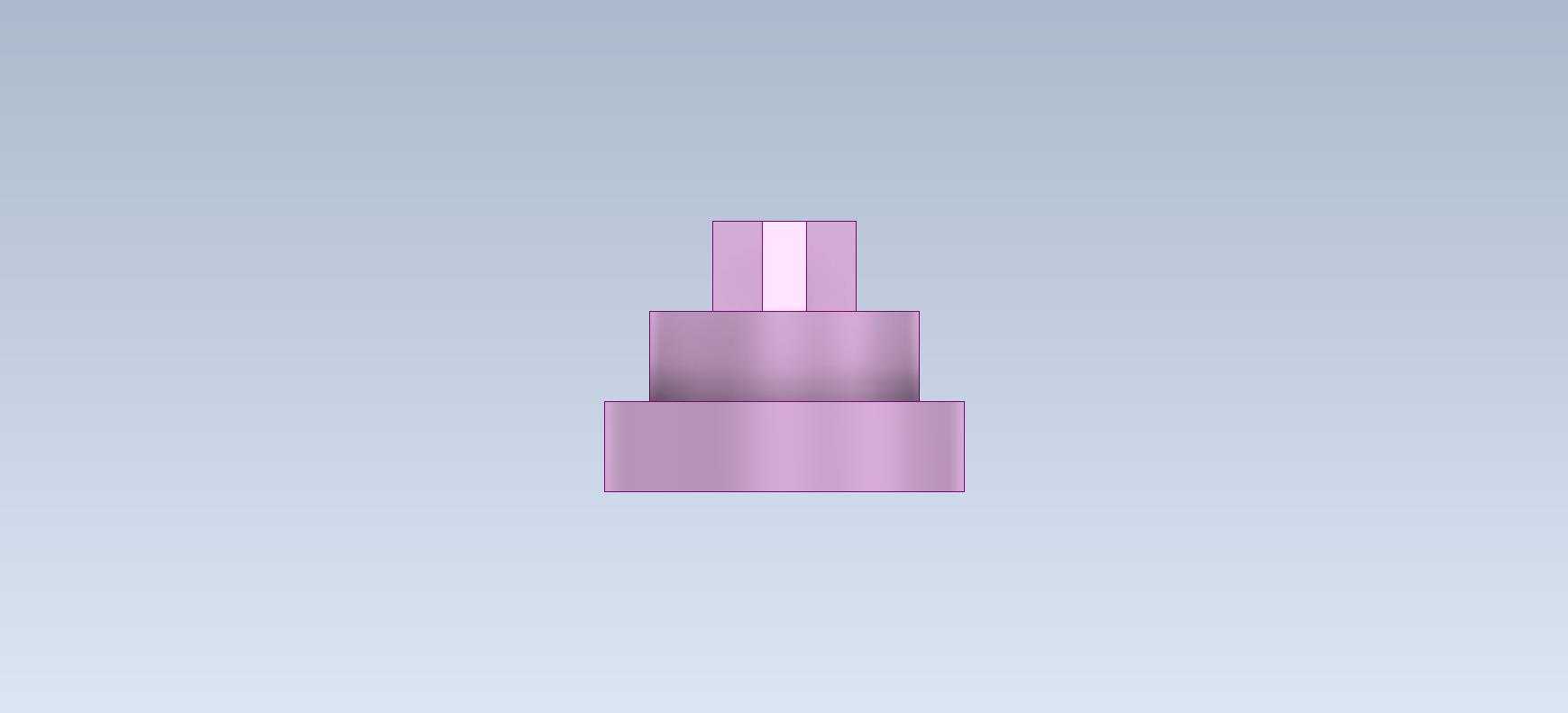

　　外形尺寸方面，整体长度方向为腰型结构的总长，宽度为腰型的直径尺寸，高度方向为双层环体加凸台的总高，安装边界上，零件底部为平整平面，可直接贴合在金属安装板、塑料壳体壁面等平整安装面上，腰型环体的中空区域可容纳小型圆柱类元件穿过，或是作为避让空间避开安装面上的凸起结构。建模过程中需要注意几个关键尺寸的约束：上下两层环体的同轴度需要控制在0.02mm以内，避免叠合处出现错位台阶；凸台中心通孔的轴线需要垂直于零件底面，垂直度公差不超过0.01mm，保证紧固件安装时不会出现别卡问题；所有内外转角处均设置R0.5-R1mm的过渡圆角，既符合注塑或3D打印的工艺要求，也能减少应力集中点。

　　从功能特性来看，该零件属于轻载支撑类构件，不承受大载荷冲击，主要起到定位、支撑、走线引导的作用，材质可根据使用场景选择ABS塑料、尼龙或是铝合金，塑料材质适合电控设备内部的绝缘安装场景，铝合金材质适合有一定散热需求的小型元件支撑场景。结构上没有复杂的曲面特征，全部由拉伸、凸台、切除、圆角等基础特征构成，非常适合作为三维建模入门阶段的练习案例，帮助初学者掌握草图约束、特征拉伸、筋特征创建、圆角过渡等基础建模命令的使用，同时理解结构设计中刚性提升、应力规避、工艺适配的基本思路。在实际选型使用时，需要根据安装空间的大小调整整体的缩放比例，根据穿过的紧固件或线束直径调整凸台中心通孔的尺寸，根据承受的载荷大小调整环体壁厚与加强筋的厚度，若用于户外场景还需要在材质中添加抗老化成分，提升零件的环境耐候性。
