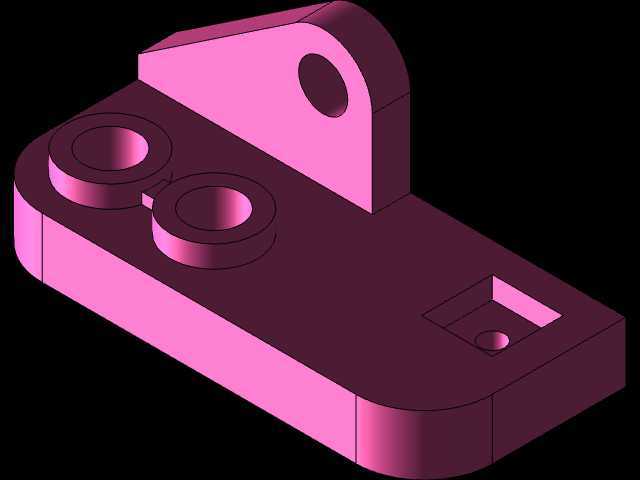

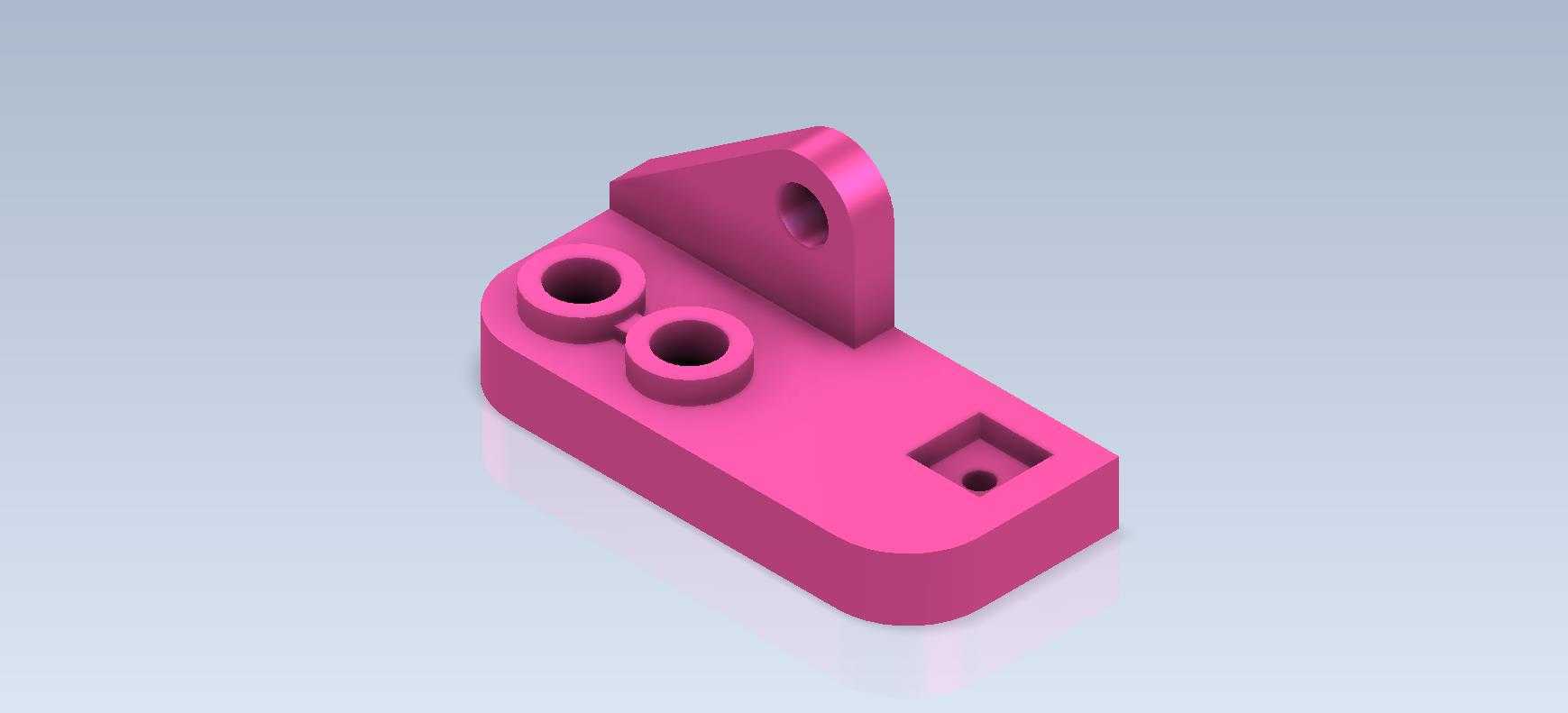

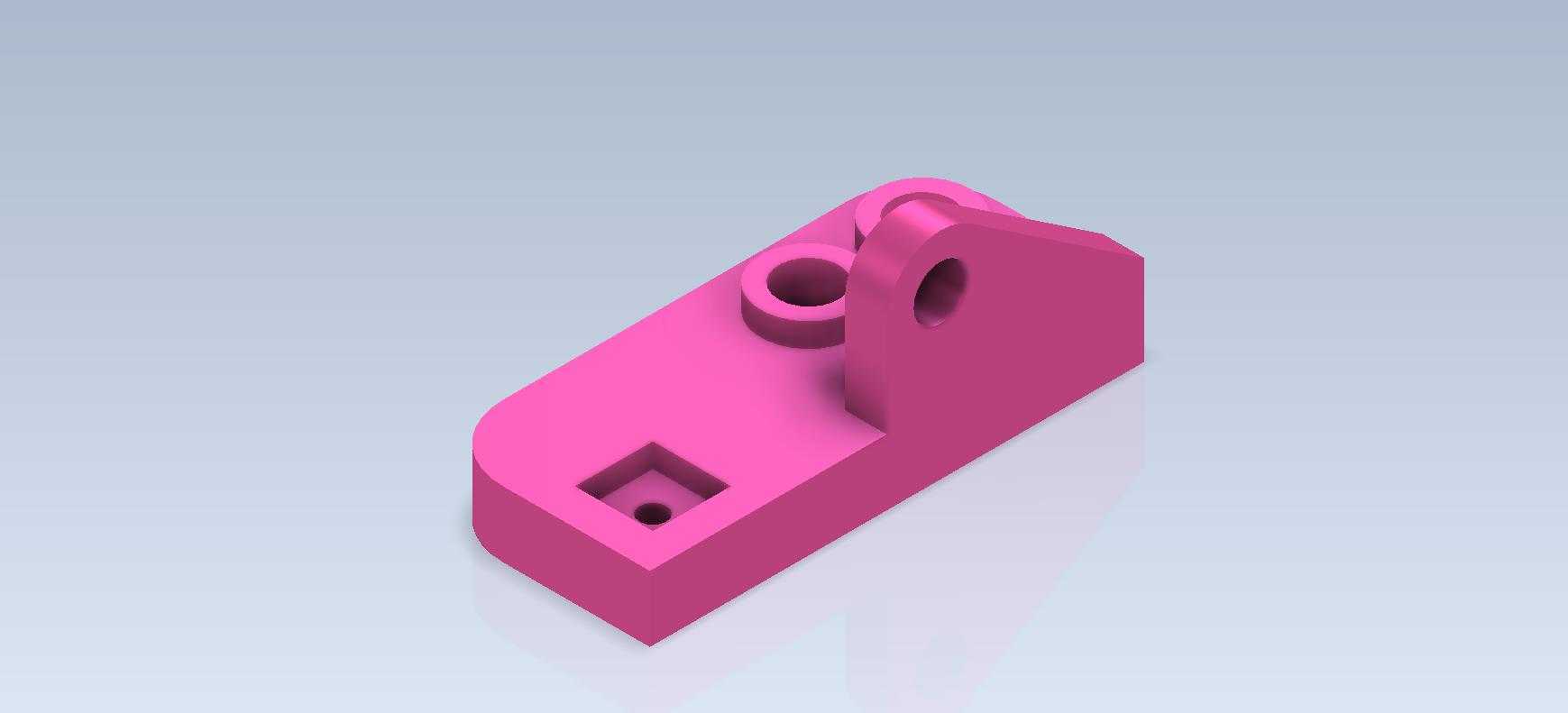

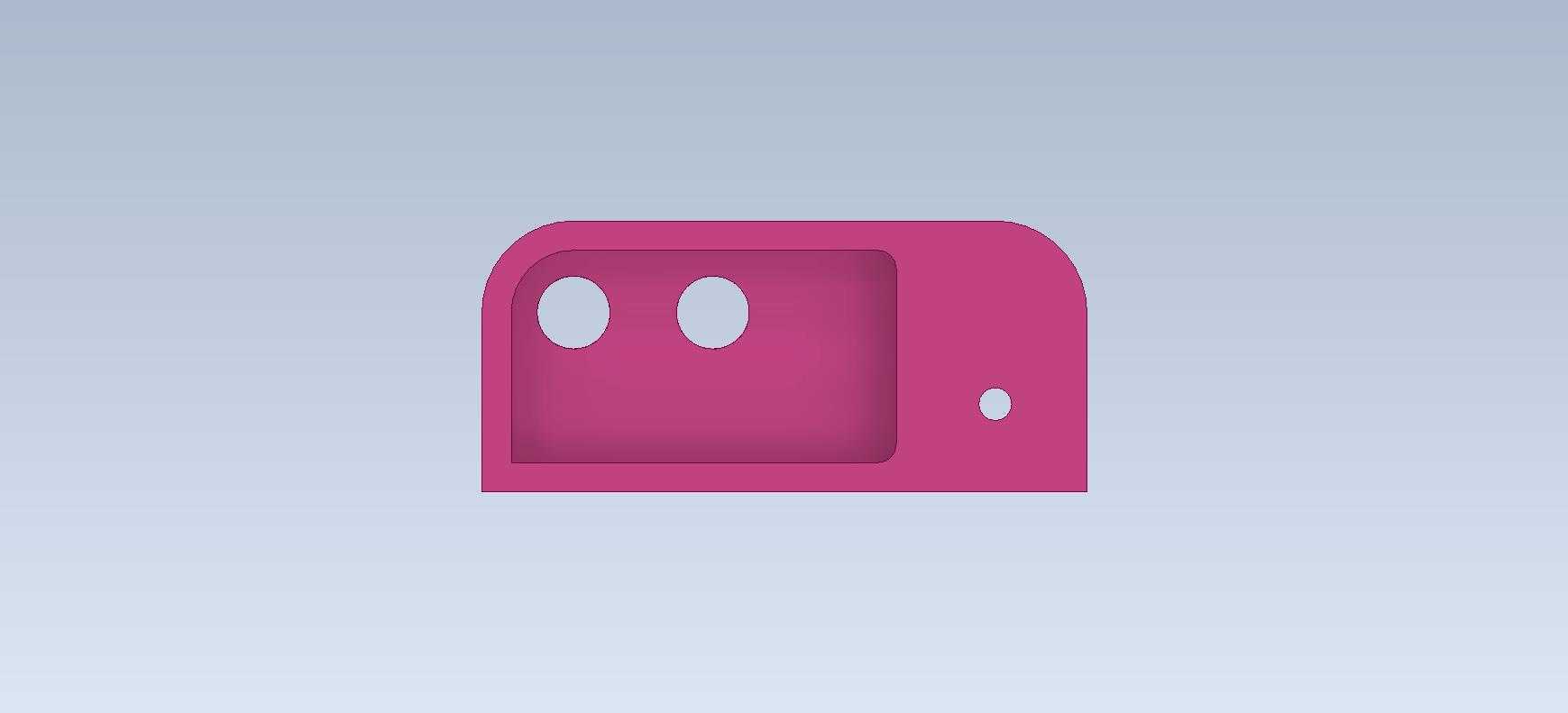

带立板安装座的粉色机械定位支撑构件

做机械结构设计这些年，这类带立板的小型支撑定位件是入门阶段绕不开的练习对象，也是实际设备里出镜率极高的基础构件。先从实际应用场景说，这类零件常出现在小型自动化设备的工位侧边、电子检测治具的定位端、小型电源模块的安装支架位置，承担的核心作用是给相邻的轴类、传感类零件提供固定支撑，同时自身通过底座的两个安装孔锁附在设备基板上，保证安装位置的重复定位精度。

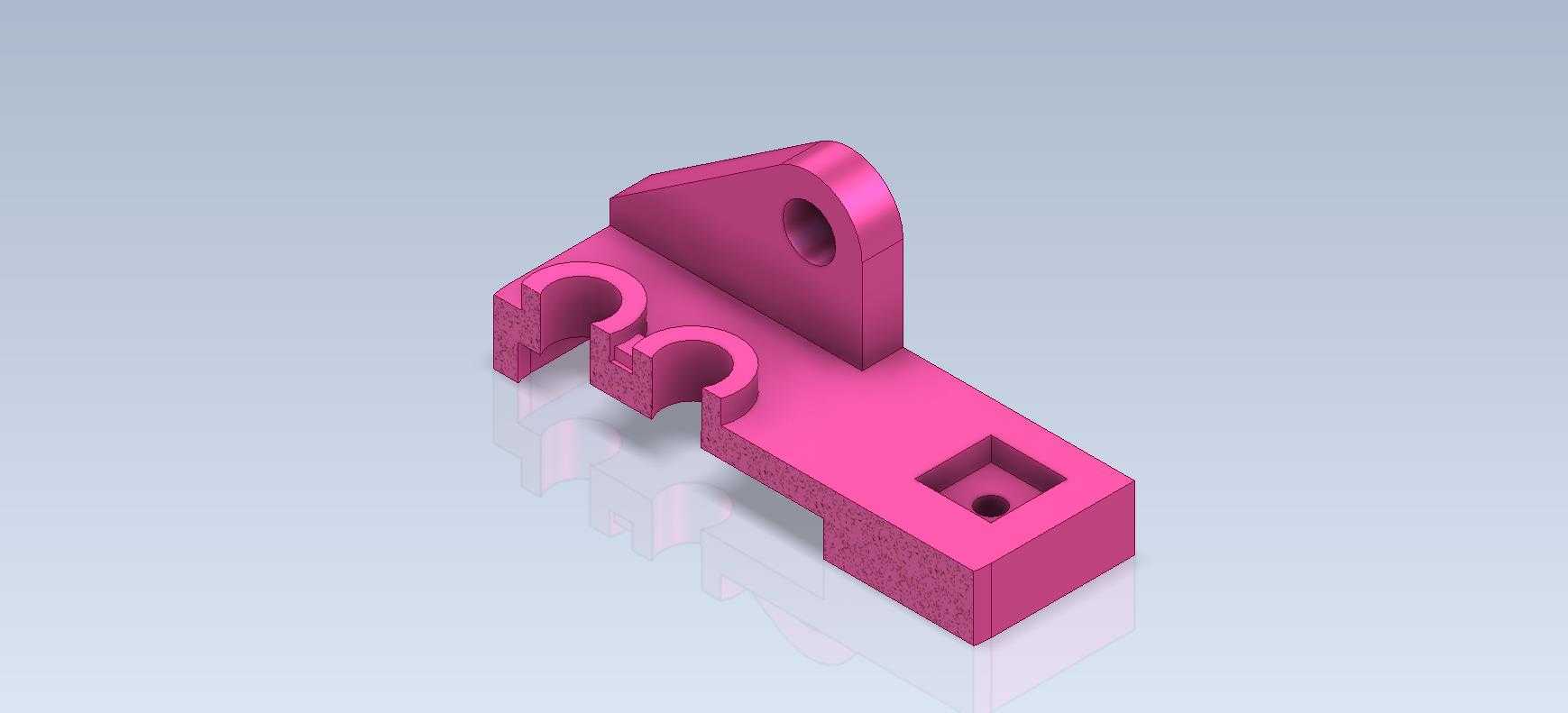

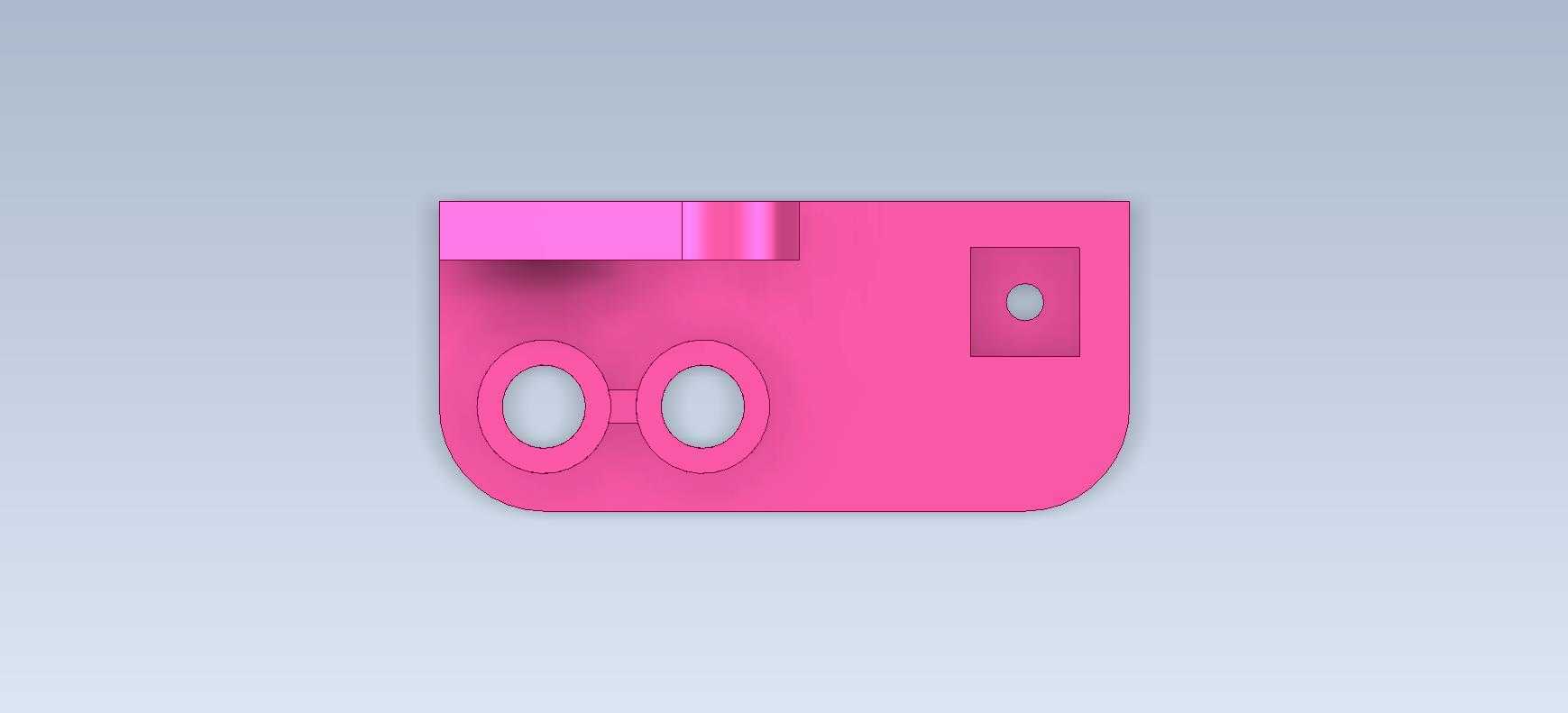

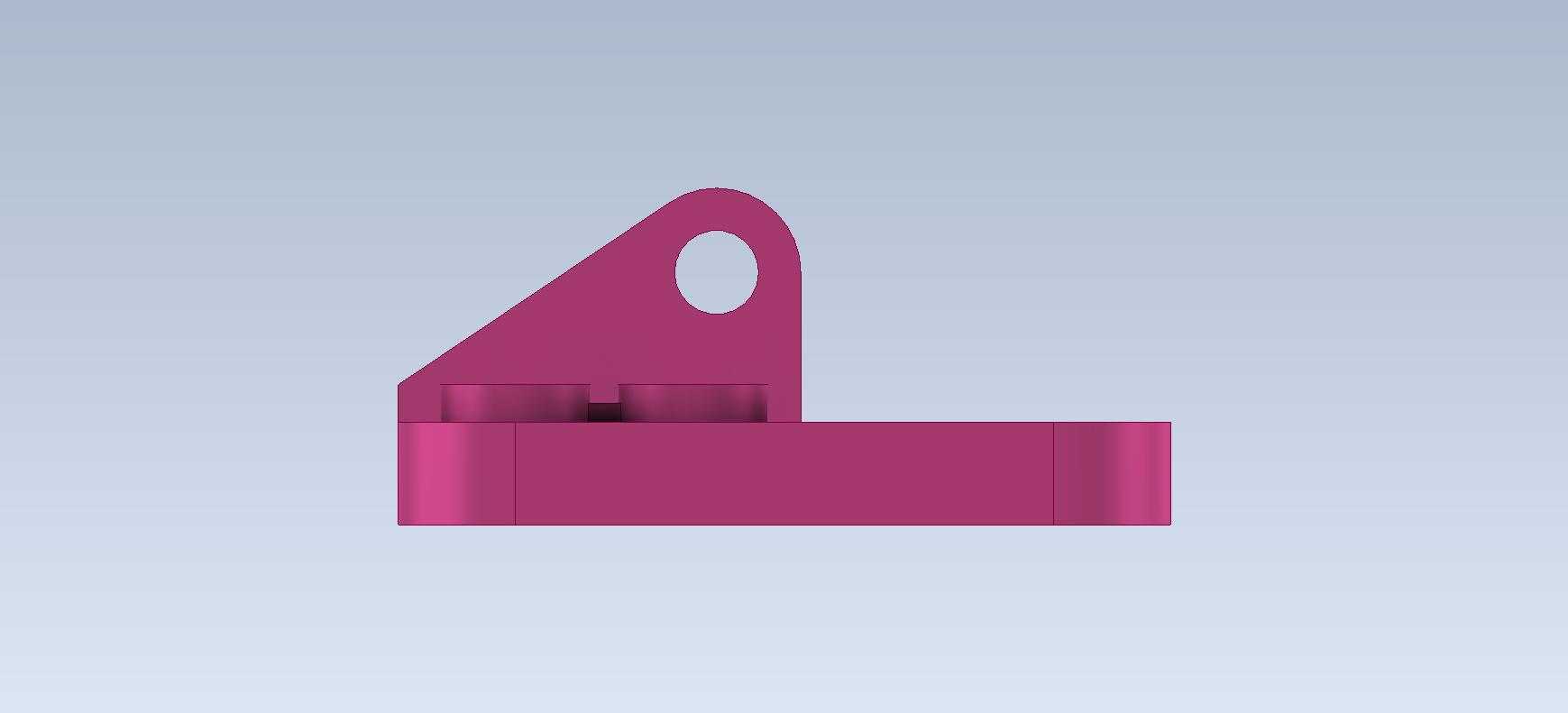

从功能特性拆解来看，底座上的两个同轴沉孔是核心安装位，设计成沉孔结构是为了让内六角螺丝锁附后螺丝头不突出零件表面，避免和周边运动部件产生干涉，这是结构设计里很基础但极易出错的细节——很多新手建模时容易忽略沉孔深度，导致螺丝锁附后高出基准面，实际装配时才发现干涉问题。立板上的单通孔是用来穿装定位销或者小型转轴的，孔位和底座安装面的垂直度公差一般要控制在0.02mm以内，不然穿装的轴类零件会出现别劲、转动卡滞的问题，长期运行还会加剧轴和孔的磨损，缩短整套机构的使用寿命。底座端部的方形沉槽是预留的嵌装位，一般用来嵌入小型限位块、磁吸定位件或者接线端子的固定座，沉槽的边角做了R角过渡，一方面是减少加工时的应力集中，避免零件受冲击时从边角处开裂，另一方面也方便嵌装件的快速对位装配，不用反复调整位置就能卡入到位。

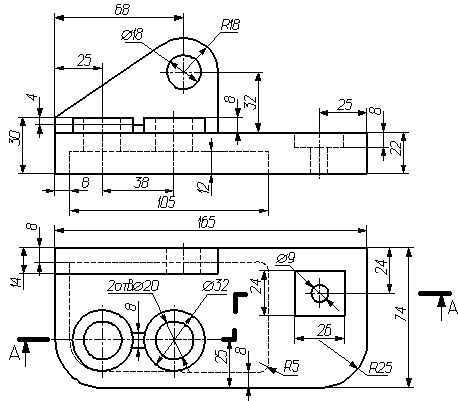

说到设计思路，这类零件的建模逻辑完全是从装配需求倒推的：首先确定底座的安装基准面，所有孔位、立板的位置都以这个底面为基准做尺寸标注，保证加工时基准统一，减少累计误差。立板和底座的连接处做了圆角过渡，不是为了外观好看，而是为了降低注塑或者铣削加工时的应力集中，如果是金属机加工件，这个圆角还能减少铣刀在转角处的负载，避免断刀；如果是3D打印件，这个圆角能提升层间结合强度，避免立板受侧向力时从根部断裂。整个零件的外形没有多余的曲面，所有特征都是规则的拉伸、切除特征，非常适合入门阶段练习草图约束、特征拉伸、打孔、圆角这些基础命令，建模时要注意各个特征的先后顺序：先做底座主体，再做立板拉伸，之后做各个孔位的切除，最后加圆角和倒角，要是顺序搞反，很容易出现特征报错、参考丢失的问题。

再讲外形尺寸和安装边界，这类小型支撑件的底座长度一般控制在60-80mm区间，宽度在30-40mm，整体高度（含立板）在50-60mm，属于小型安装构件，不会占用过多设备内部空间。安装时要注意，底座两个安装孔的中心距公差要控制在±0.05mm以内，和设备基板上的预装孔位对齐，锁附螺丝时要对角拧紧，避免零件安装后出现翘曲，导致立板的孔位垂直度超差。立板上的通孔中心到底座安装面的高度尺寸是核心装配尺寸，直接决定了穿装零件的中心高，建模和加工时都要重点保证这个尺寸的精度，不然和相邻机构对接时会出现中心高不对中，导致整套机构运行卡滞。另外零件的所有外露棱边都做了0.5mm的倒角处理，避免装配时划手，也能去除加工产生的毛刺，这是结构设计里的细节要求，很多新手容易忽略，实际加工出来的零件棱边锋利，装配时很容易造成工伤。

从实际选型角度说，这类零件如果用在普通非受力场景，可以用ABS或者尼龙材质3D打印制作，成本低、加工周期短；如果用在有一定侧向负载的场景，就要选用6061铝合金铣削加工，表面做阳极氧化处理提升耐磨性；如果用在有绝缘需求的电源设备周边，还可以选用电木或者POM材质加工，避免导电造成设备短路。不管用哪种材质，建模时都要提前考虑材质的加工公差，比如3D打印的公差一般在±0.1mm，机加工的公差可以控制在±0.02mm，对应的孔位配合间隙要做相应调整，比如穿转轴的孔如果是3D打印件，孔径要比轴径大0.2mm左右，如果是机加工金属件，间隙控制在0.05mm以内就能满足转动配合的需求。
