立式带孔铰接安装支座结构设计

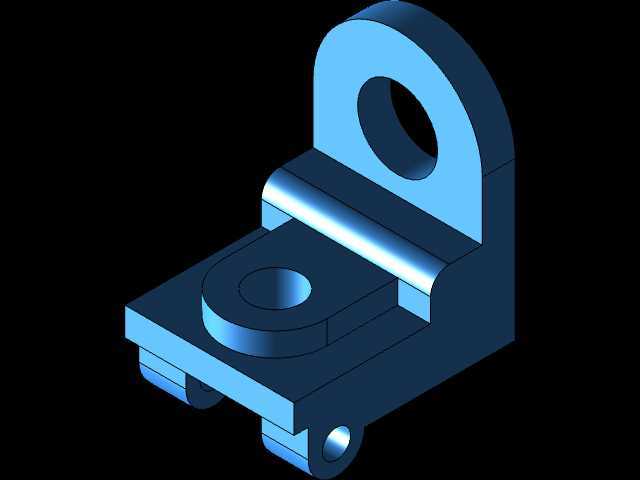

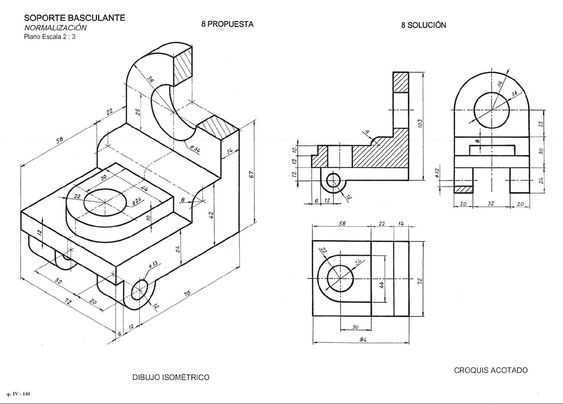

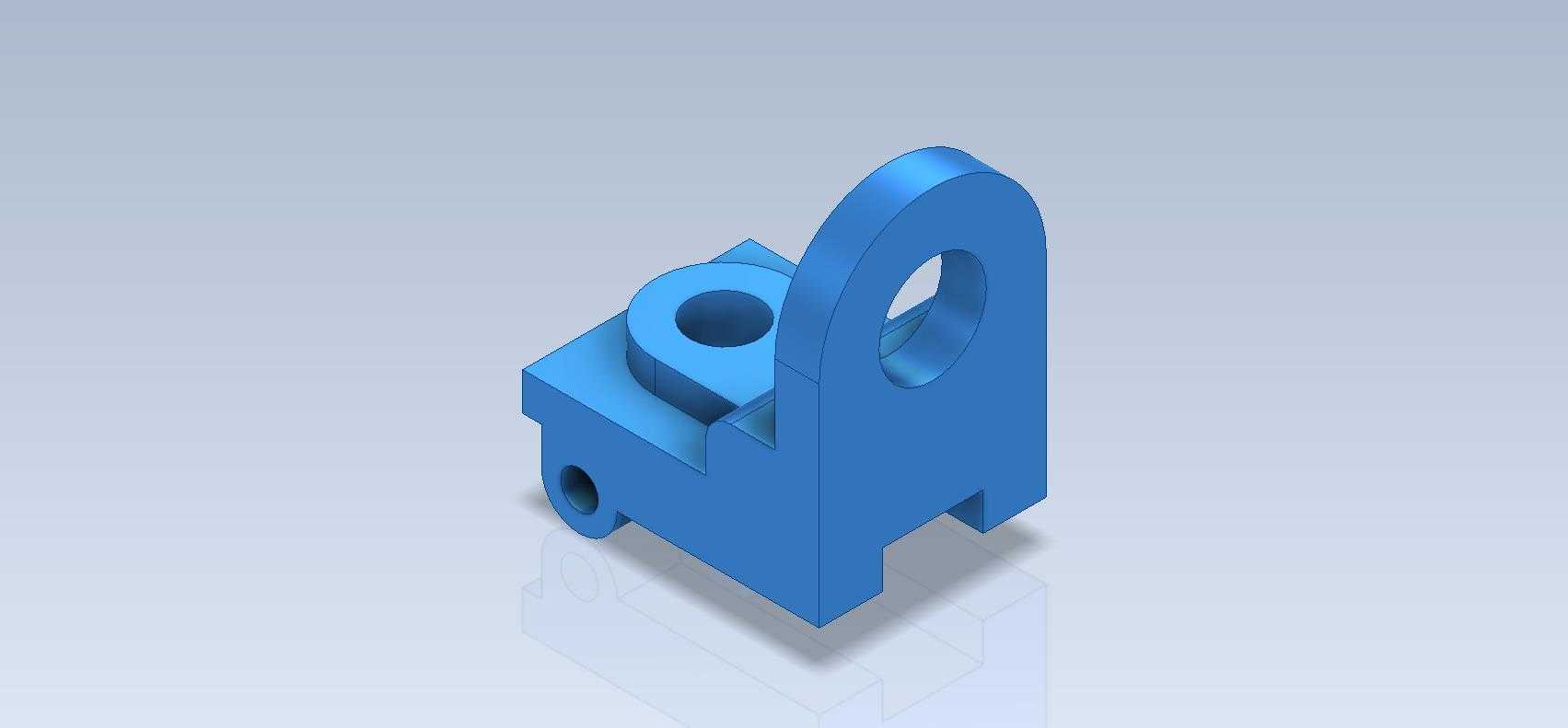

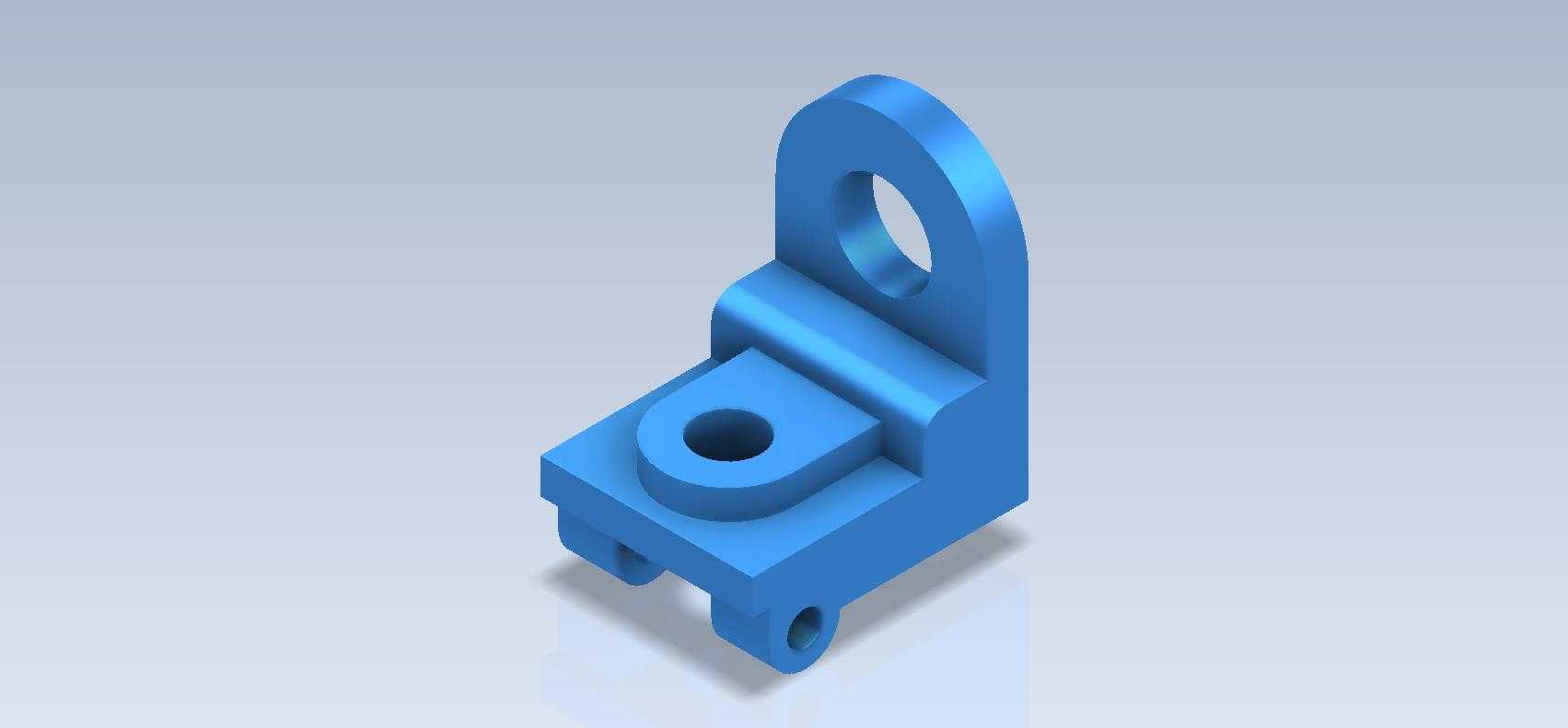

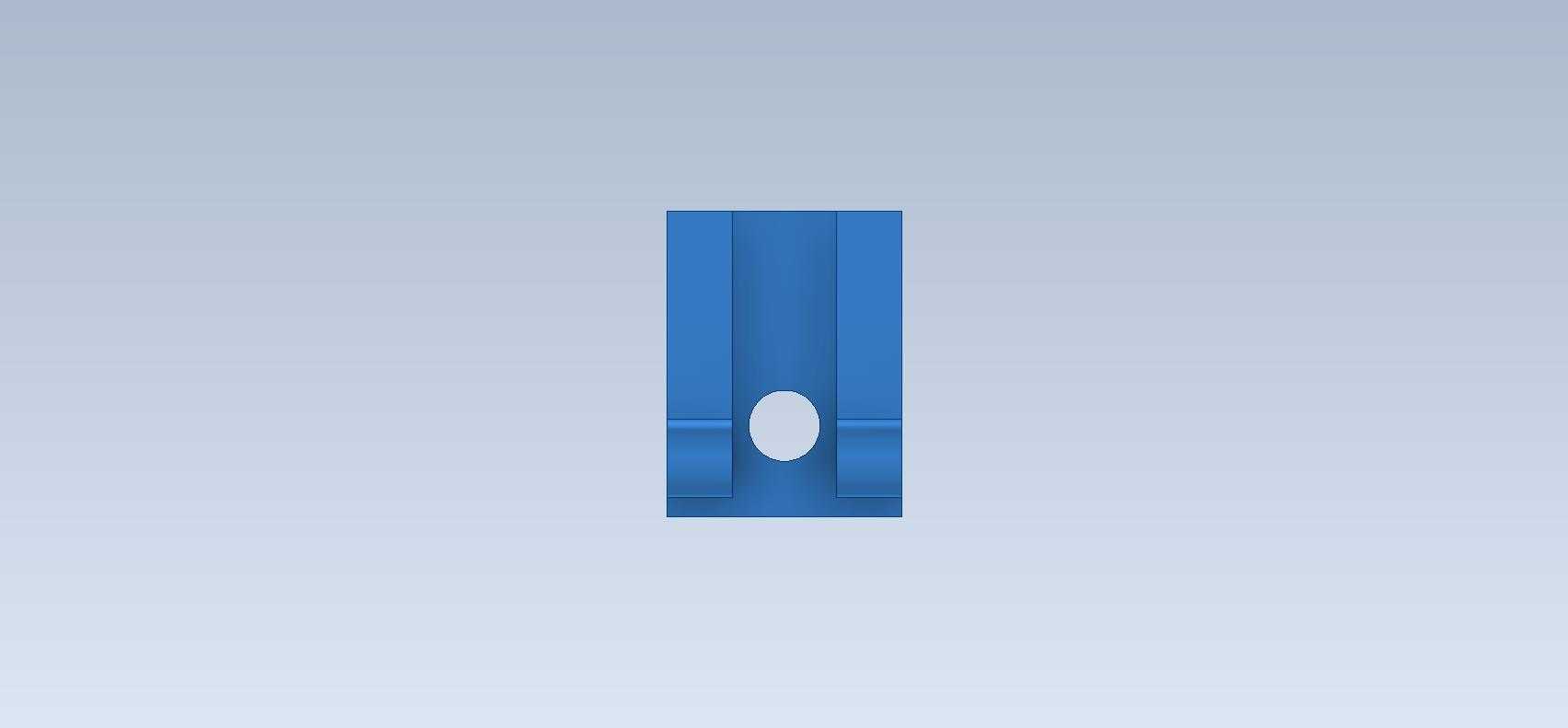

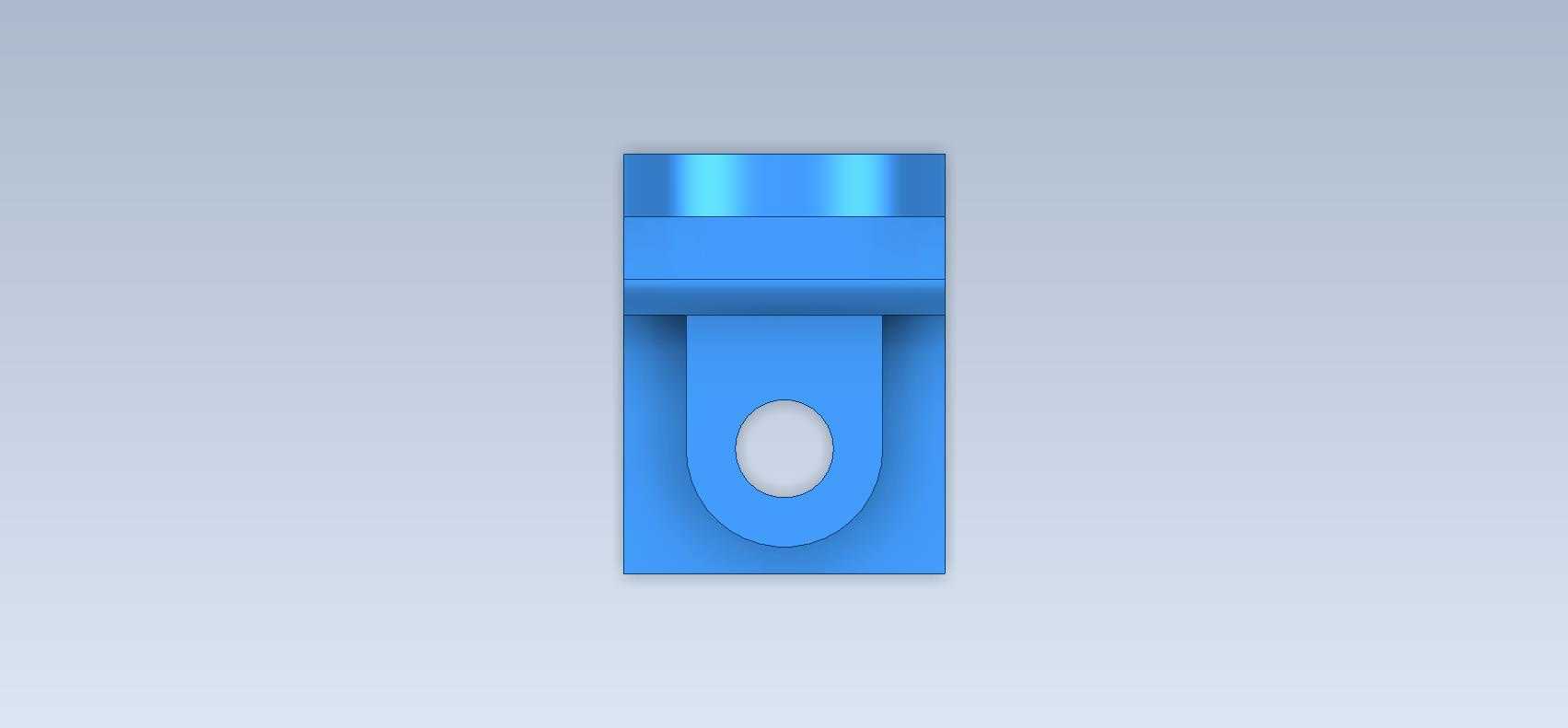

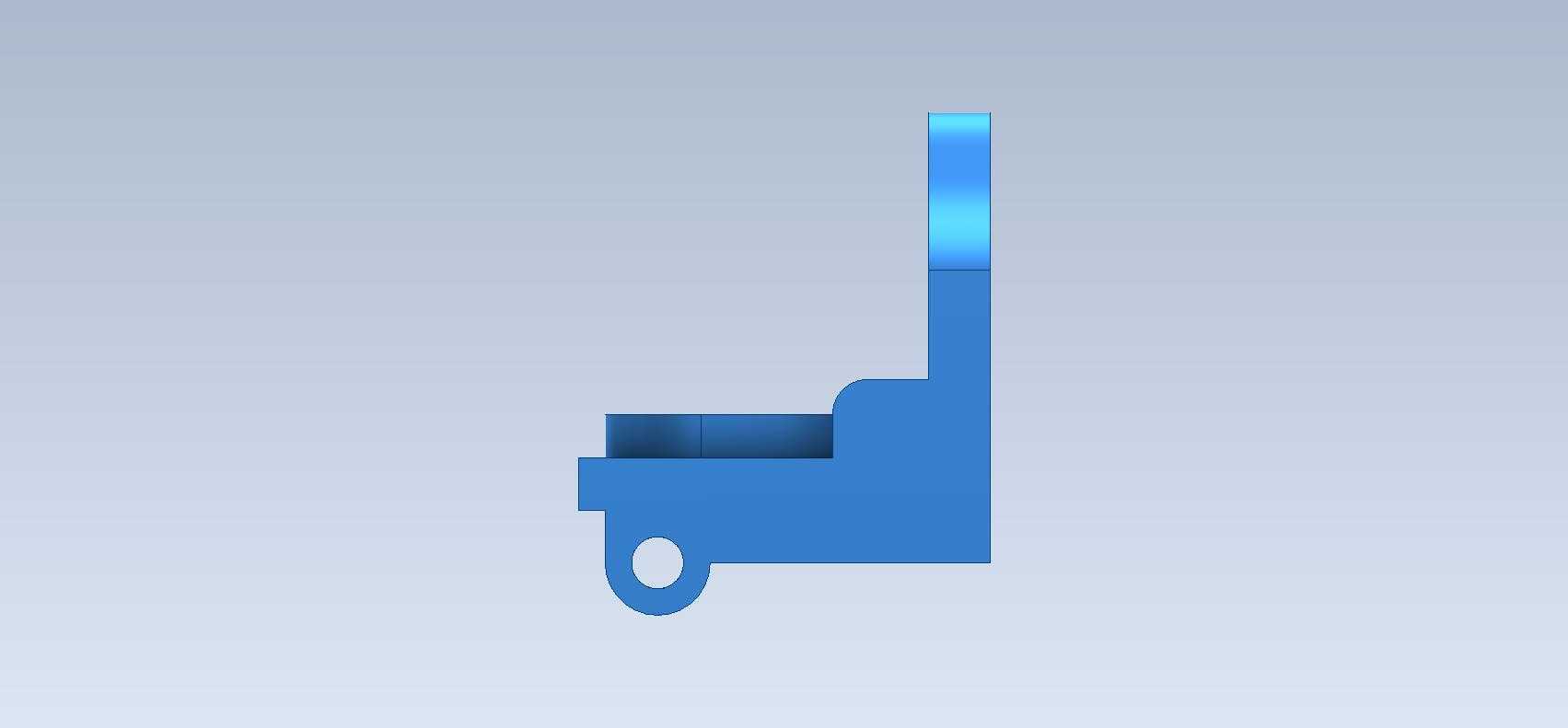

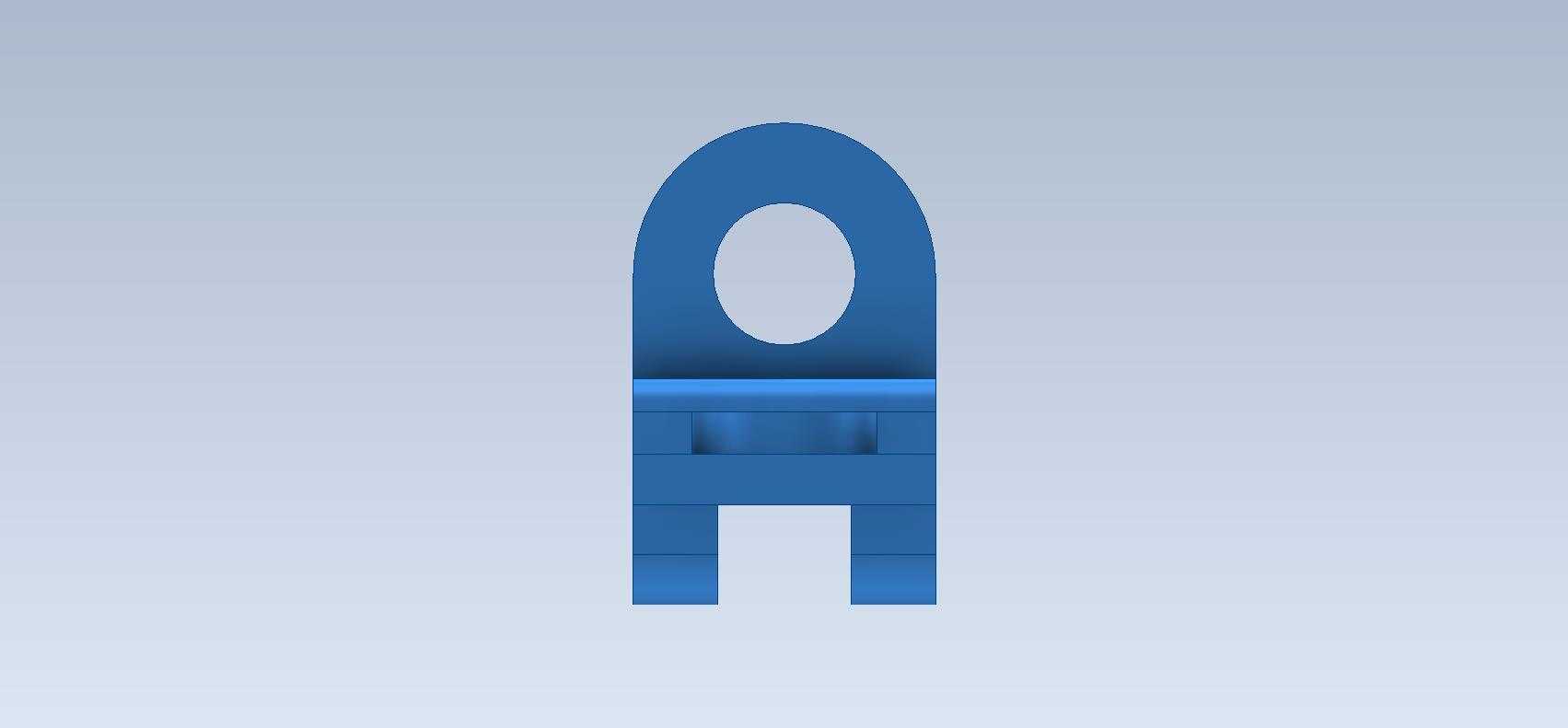

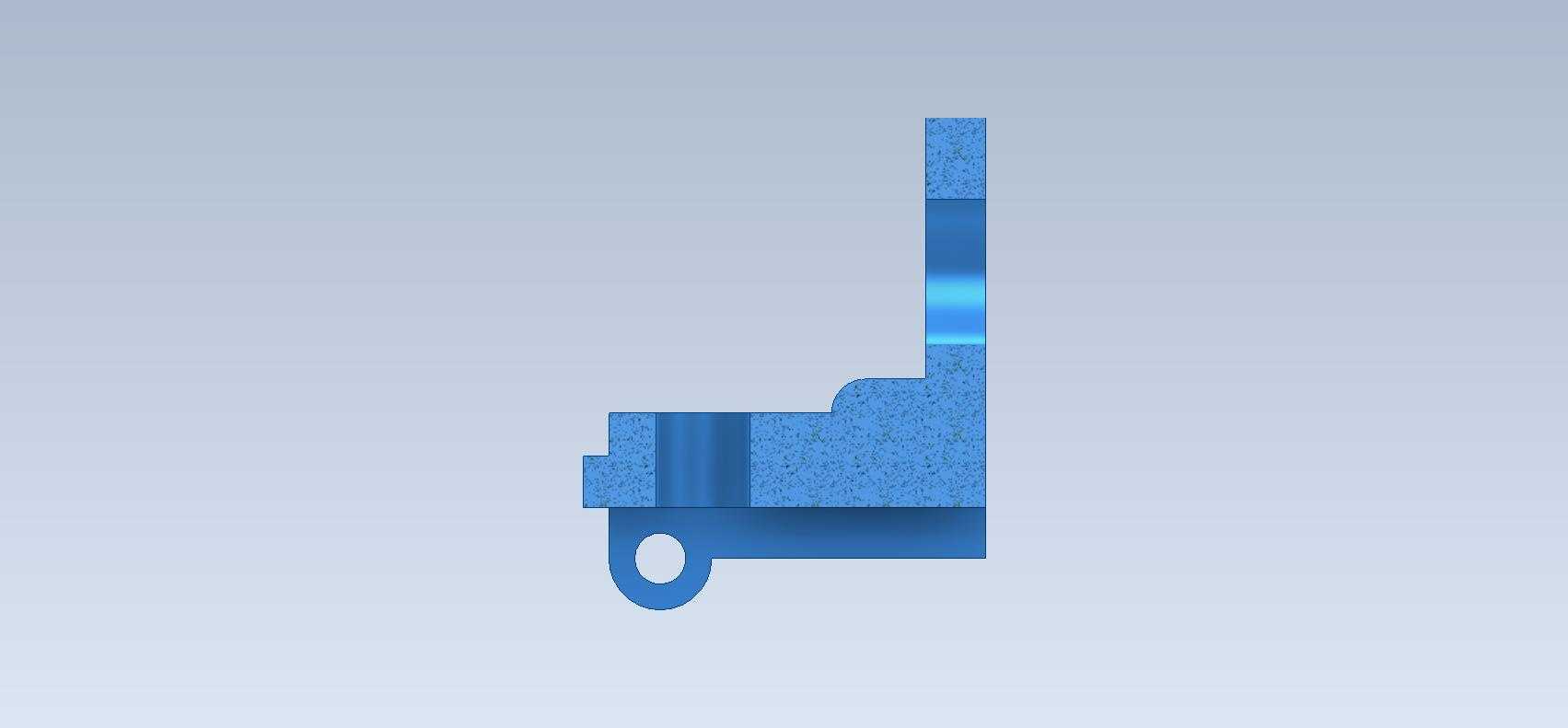

这类带多安装孔的立式铰接支座，在轻工输送线、小型自动化工作站的辅助定位机构里应用十分普遍，常作为气缸推杆末端、摆杆组件的铰接承载基座，承担转动副的径向载荷与小幅轴向窜动限位作用。从结构细节来看，零件整体采用一体化铣削成型思路，底部为带两个下沉安装孔的方形基座，基座上表面凸起的圆柱台开有同轴通孔，用于穿装铰接销轴或锁紧螺栓，后侧立板向上延伸并开有大直径铰接孔，立板与基座、圆柱台之间做了等半径圆角过渡，避免应力集中导致的疲劳断裂。

设计过程中首先要确认安装边界：底部安装孔的中心距需要匹配常用的20系列、30系列铝型材安装槽间距，保证无需额外转接板即可直接固定在型材框架上，基座底面的平面度要求控制在0.05mm以内，避免安装后出现翘曲导致铰接孔轴线偏移，加剧销轴磨损。后侧立板的铰接孔与底部安装面的垂直度公差设定为0.03mm，确保穿装的摆杆转动时无卡滞，不会出现单侧偏磨的情况。圆柱台上的通孔与后侧铰接孔的轴线呈空间垂直布局，分别对应两个方向的连接需求，圆柱台的高度略高于立板与基座的衔接圆角，保证配套的连接件端面可以完全贴合承压面，不会被圆角干涉。

从实际使用场景出发，这类支座常搭配销轴、卡簧组成转动副，用于小型料仓的挡料板摆动、检测传感器的角度调整支架、气动推杆的末端连接等工况，承载的径向载荷通常不超过500N，因此零件材质选用常用的6061铝合金即可满足强度需求，也可根据腐蚀工况更换为304不锈钢加工。建模时需要重点关注几个工艺细节：所有孔位的边缘都做了0.2mm的倒角，去除机加工产生的毛刺，避免安装时割伤操作人员或刮损配套零件表面；立板外侧与基座侧面的衔接处做了斜角过渡，减少铣削加工时的刀具空行程，同时降低零件整体重量；底部两个安装孔采用沉头设计，适配M4或M5的内六角圆柱头螺钉，安装后螺钉头不会突出基座底面，保证支座与安装面完全贴合。

在尺寸链校核环节，需要重点保证后侧铰接孔到底座安装面的高度尺寸公差，这个尺寸直接决定了铰接摆杆的转动中心高度，一旦偏差过大，会导致整套连杆机构的运动行程出现误差，甚至出现运动死点卡滞。圆柱台的通孔轴线到立板内侧的距离也需要严格控制，这个尺寸决定了配套连接件的转动空间，距离过小会导致连接件转动时与立板发生摩擦干涉，距离过大则会增加不必要的结构尺寸，浪费安装空间。另外，零件所有非配合面的表面粗糙度设定为Ra3.2即可，配合面也就是铰接孔内壁、基座底面、圆柱台上端面的粗糙度需要达到Ra1.6，减少配合面的磨损，延长零件使用寿命。

这类零件虽然结构简单，但在小型自动化设备里的用量很大，建模时参数化设置所有孔位、中心距、高度尺寸，可以快速衍生出不同安装孔距、不同铰接孔直径的系列型号，适配不同负载、不同安装空间的使用需求，不需要每次重新绘制模型，大幅提升设计效率。实际装配时，铰接孔内通常会配套铜套或者自润滑轴承，降低转动时的摩擦系数，因此建模时铰接孔的尺寸需要预留轴承的安装过盈量，通常按照H7的公差带设置，保证轴承压装后不会出现松动滑移的情况。
