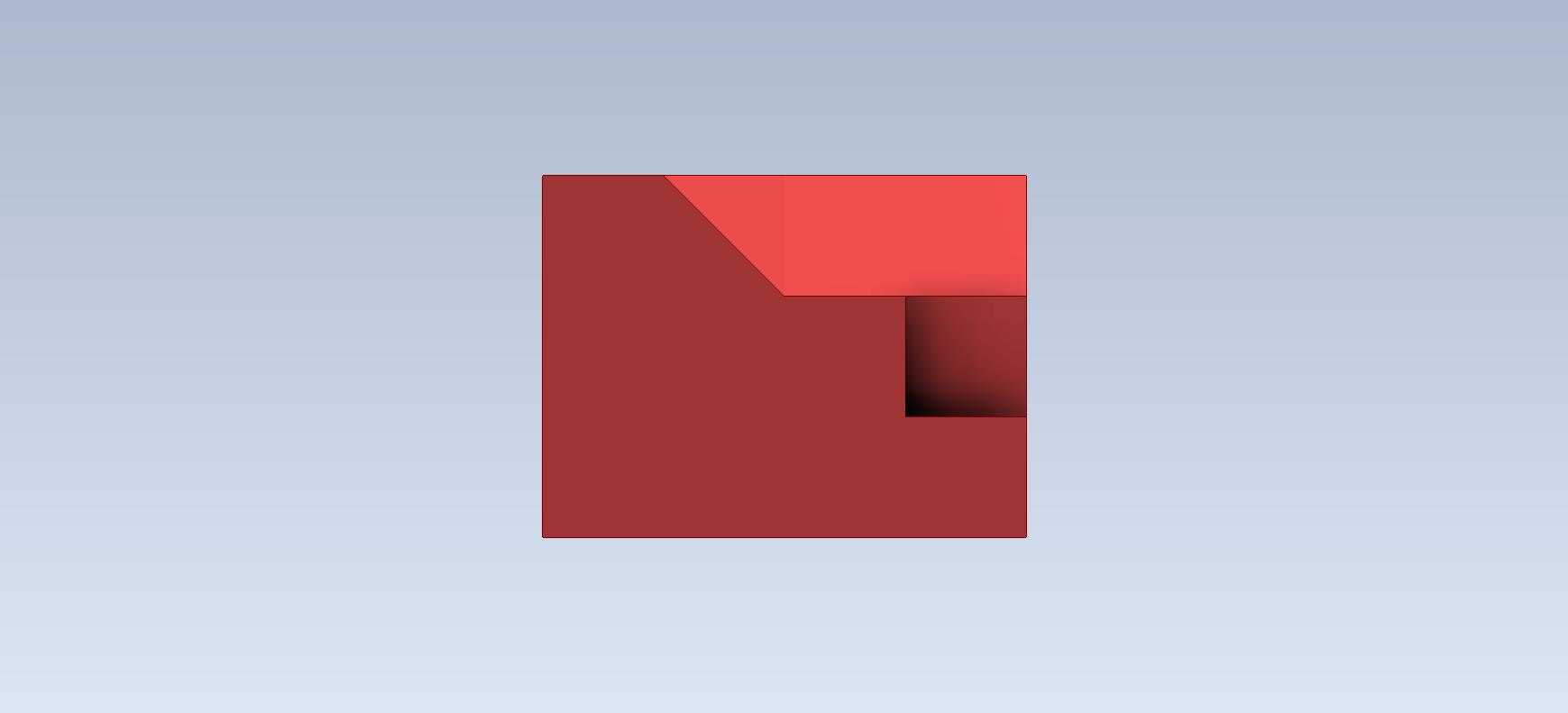

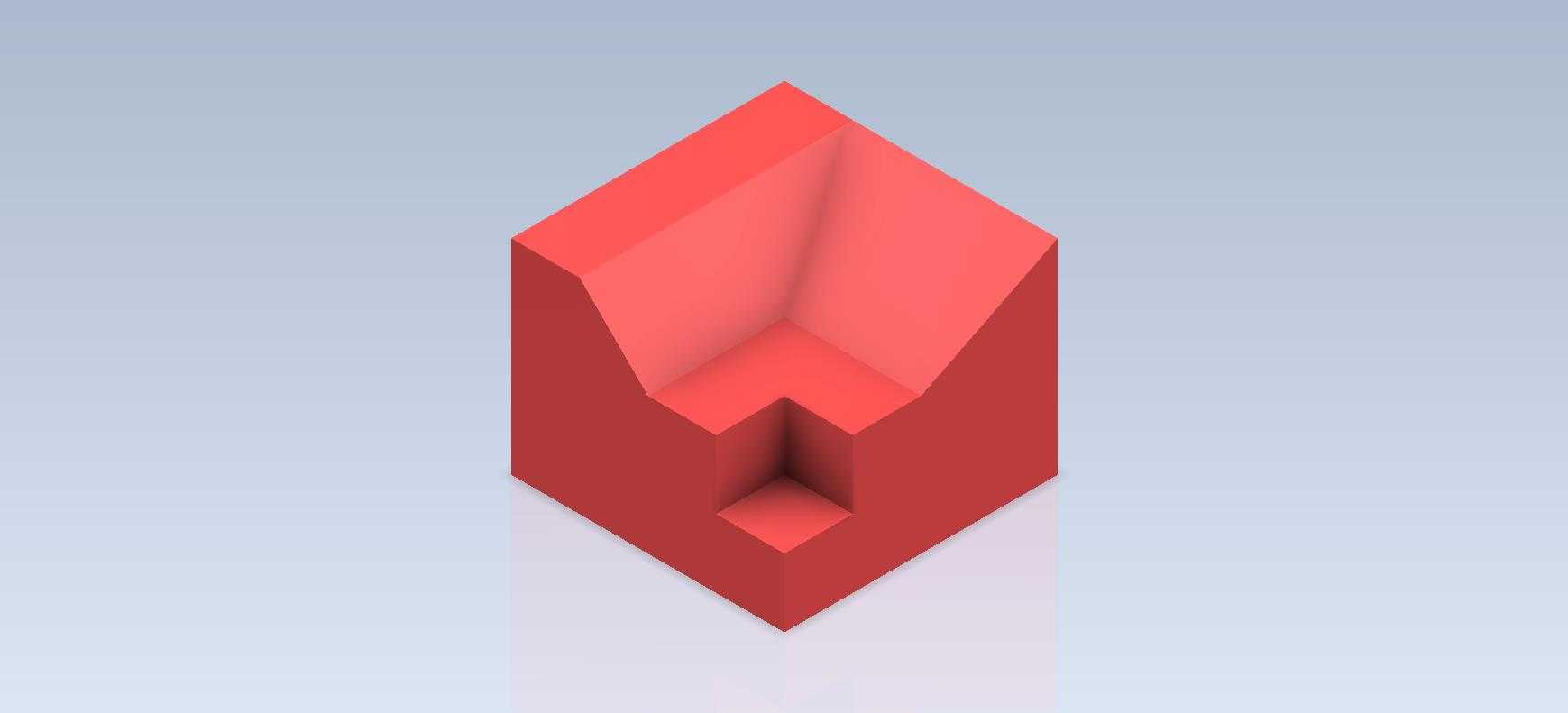

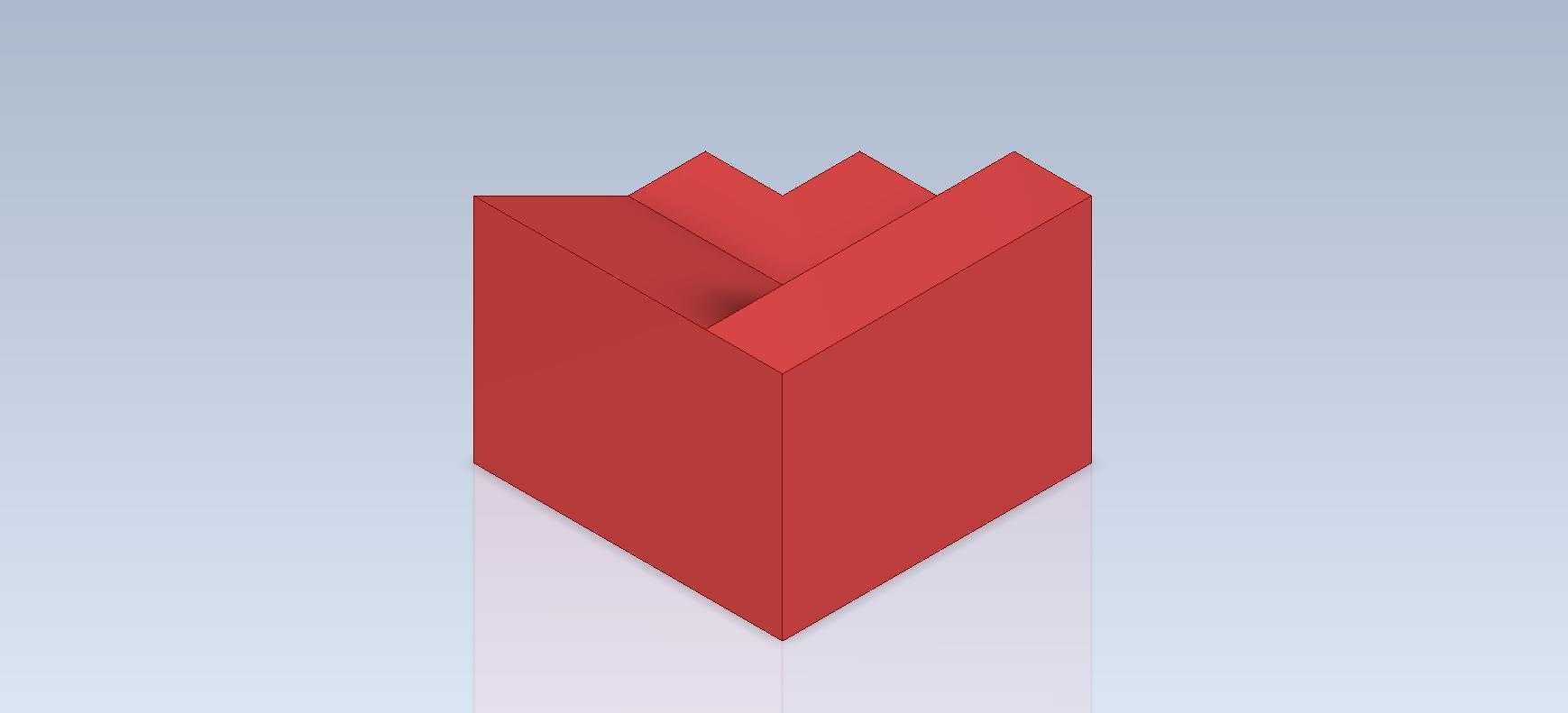

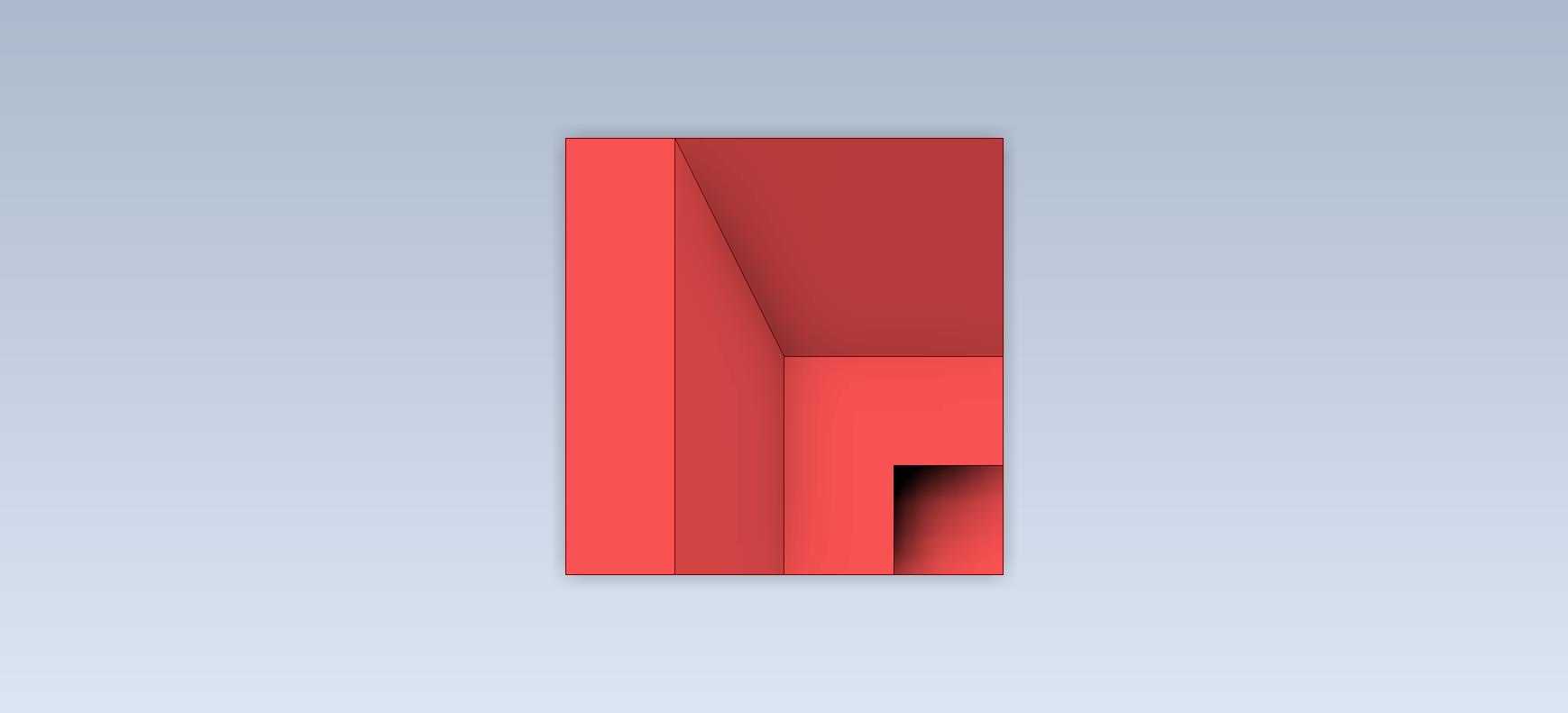

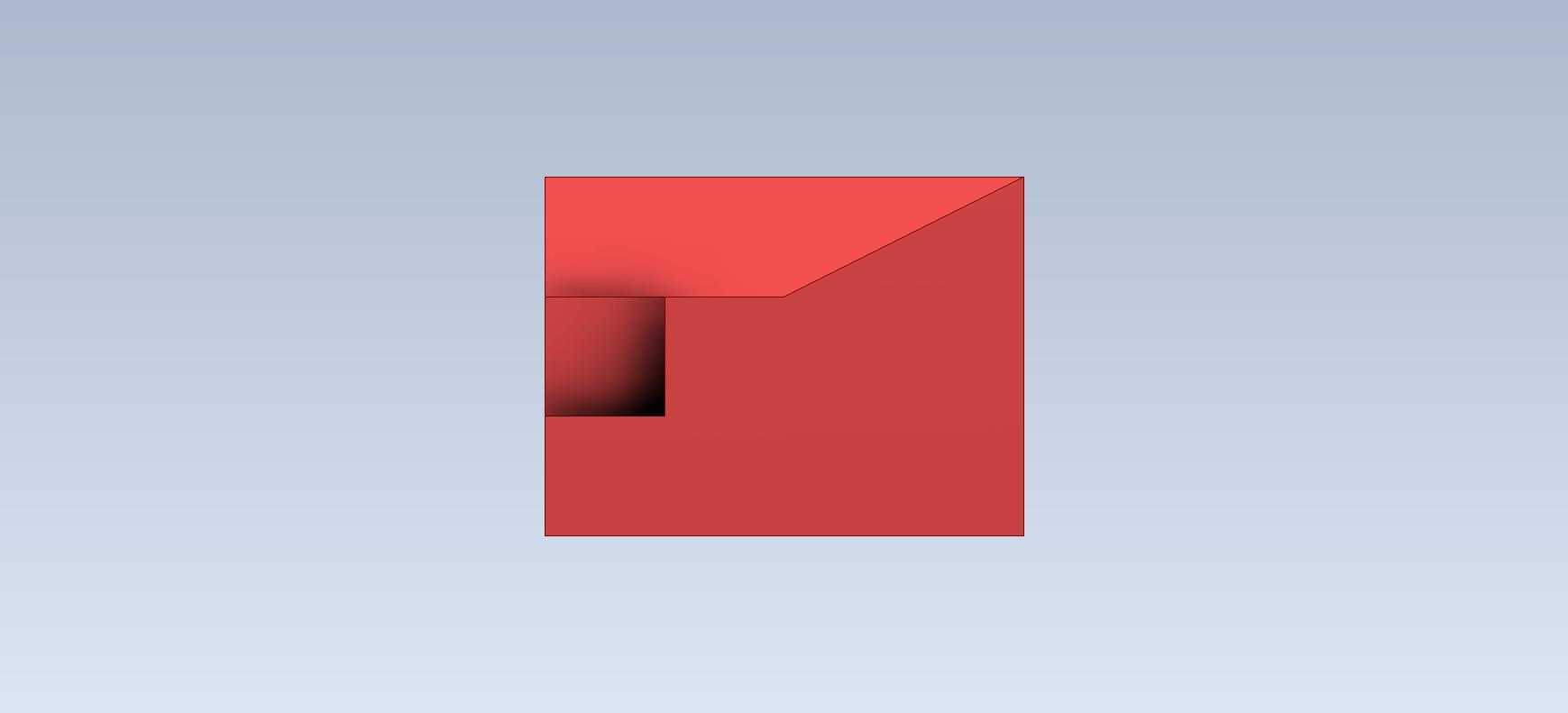

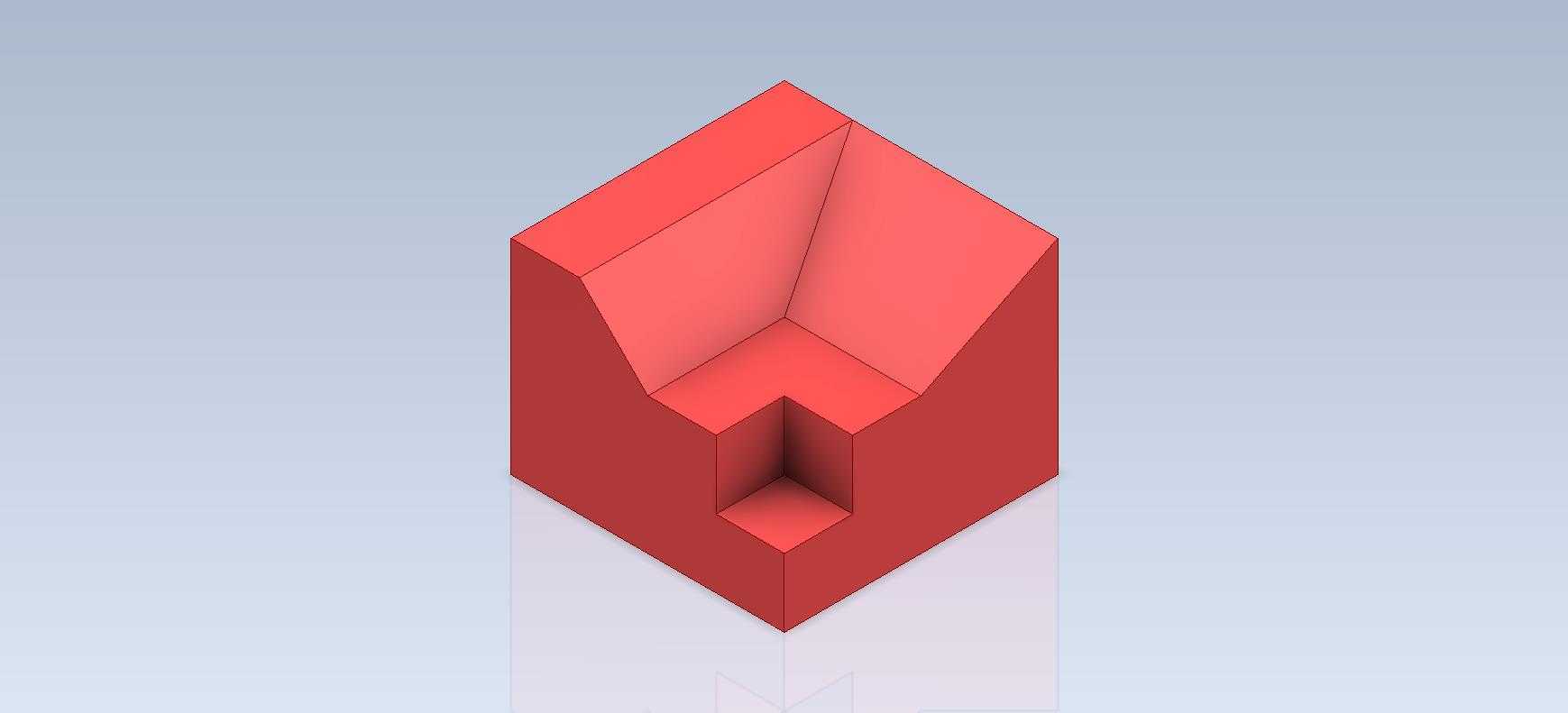

在日常的结构建模练习中,这类带规则内凹异形腔体的块状构件,是很多刚接触三维建模的从业者绕不开的基础训练载体,别小看这个看起来造型简单的红色块体,它的建模逻辑能覆盖不少工业结构设计里的常用操作思路。先从实际应用场景说,这类带定向内凹腔体的块体结构,在小型电子元器件的定位安装座、变压器绕组的端部绝缘支撑块、低压配电模块的嵌入式卡位座里都能找到相似的结构影子,尤其是小功率电源变压器的内部绝缘支撑件,经常需要做出这种带台阶内凹的结构,用来卡装绕组骨架、预留接线引脚的穿出空间,避免装配时出现部件错位、绝缘间隙不足的问题。
从设计思路上拆解这个构件,首先要确定整体的外轮廓基准,整个块体以正六面体为基础外形,所有的内凹特征都基于外轮廓的正交基准面做切除,这也是工业结构件设计里最常用的基准选择逻辑——优先以工件的最大外轮廓平面作为主基准,能减少后续装配、加工时的基准转换误差。做这类腔体切除的时候,不能直接一次性拉伸出复杂内凹形状,要遵循从大到小的特征顺序:先切出最大的斜向内凹主腔,这个斜向面的角度设置要匹配实际安装时的部件导入导向需求,比如卡装变压器骨架的时候,这个斜面能起到装配导向作用,不用严格对准就能顺着斜面滑入卡位,降低一线装配的操作难度;主腔完成后再做底部的凸台台阶,这个台阶的作用是给嵌入的部件做轴向定位,避免装入的部件直接贴到腔体底部,预留出一定的散热间隙或者走线空间;最后再切出最内侧的窄槽,这个窄槽的宽度要对应嵌入式部件的定位凸筋尺寸,间隙控制在0.1到0.2毫米之间,既能保证装配顺畅,又不会出现装配后晃动的问题。

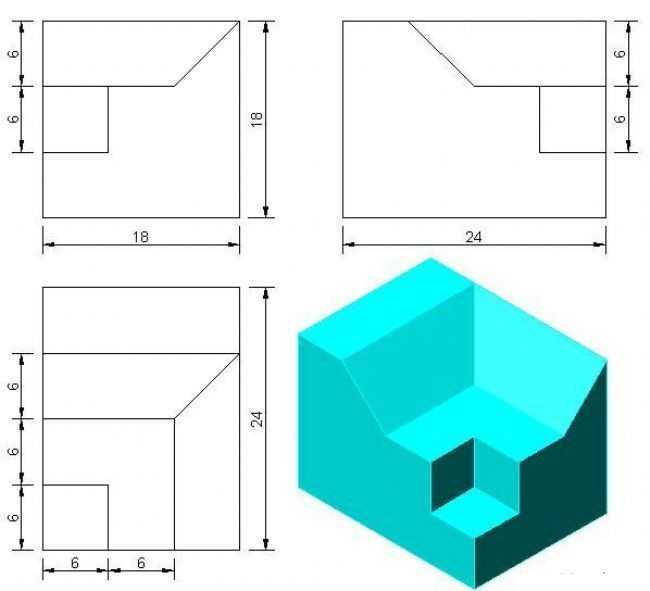

说到外形尺寸和安装边界,这类练习构件虽然是训练用模型,但尺寸设定完全贴合工业实际使用的小功率支撑件规格:整体外轮廓的边长控制在30到50毫米区间,这个尺寸刚好适配常见的小型工频电源变压器的端部安装空间,不会因为体积过大挤占变压器的绕组布置空间;外表面所有的棱边都做了小尺寸的倒角处理,不是尖锐的直角,这一点是很多新手建模容易忽略的细节——实际生产中,不管是机加工的绝缘支撑块还是注塑成型的塑料卡位座,尖锐棱边容易产生毛刺,装配时还可能划伤操作人员或者划破导线的绝缘层,0.5到1毫米的倒角就能完全避免这类问题。安装边界上,这个构件的底面是完整的平面,没有多余的凸凹结构,可以直接通过粘接或者小螺丝固定在变压器的安装基板上,不需要额外设计复杂的安装结构,因为这类内部支撑件的受力很小,主要是定位作用,简单的固定方式完全能满足使用需求,还能降低加工成本。
再说说功能特性,这个构件的内凹结构不是随意设计的造型,每一处切除都对应实际的功能需求:斜向主腔的大开口设计方便部件快速装入,底部台阶的承托面能分散嵌入部件的压力,避免应力集中导致构件开裂,最内侧的窄槽能限制嵌入部件的转动自由度,三个特征配合起来,不需要额外的紧固件就能实现嵌入式部件的可靠定位,在小空间的电气组件布置里,这种无额外紧固件的定位结构能大幅缩小整体装配体积,这也是小型电源变压器设计里很常用的结构优化思路。很多新手做这类练习的时候,只追求外形看起来像,忽略了特征之间的功能关联,比如把斜面角度做的过大或者过小,角度过大起不到导向作用,装配时还是要精准对准,角度过小又会浪费过多的结构空间,降低构件本身的结构强度;还有的新手做台阶的时候没有考虑受力分布,把台阶做的太薄,实际装配受力后容易断裂,这些细节都是基础练习里需要重点关注的点,毕竟建模练习最终是为实际工业设计服务的,每一个特征的参数设定都要有对应的工程依据,不能只凭视觉感受随意绘制。
