工字形凸台结构基础练习三维建模

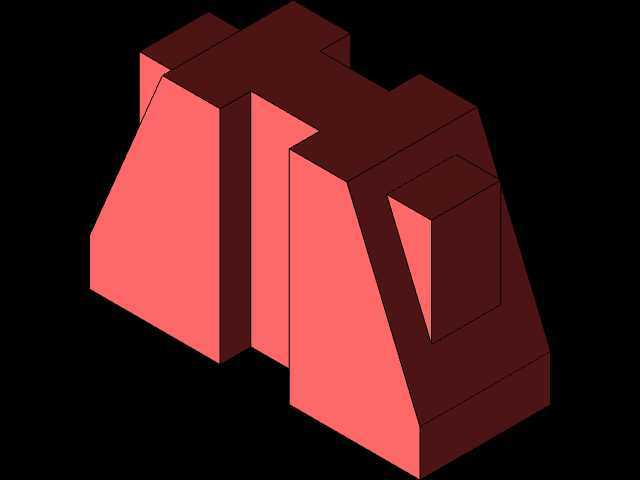

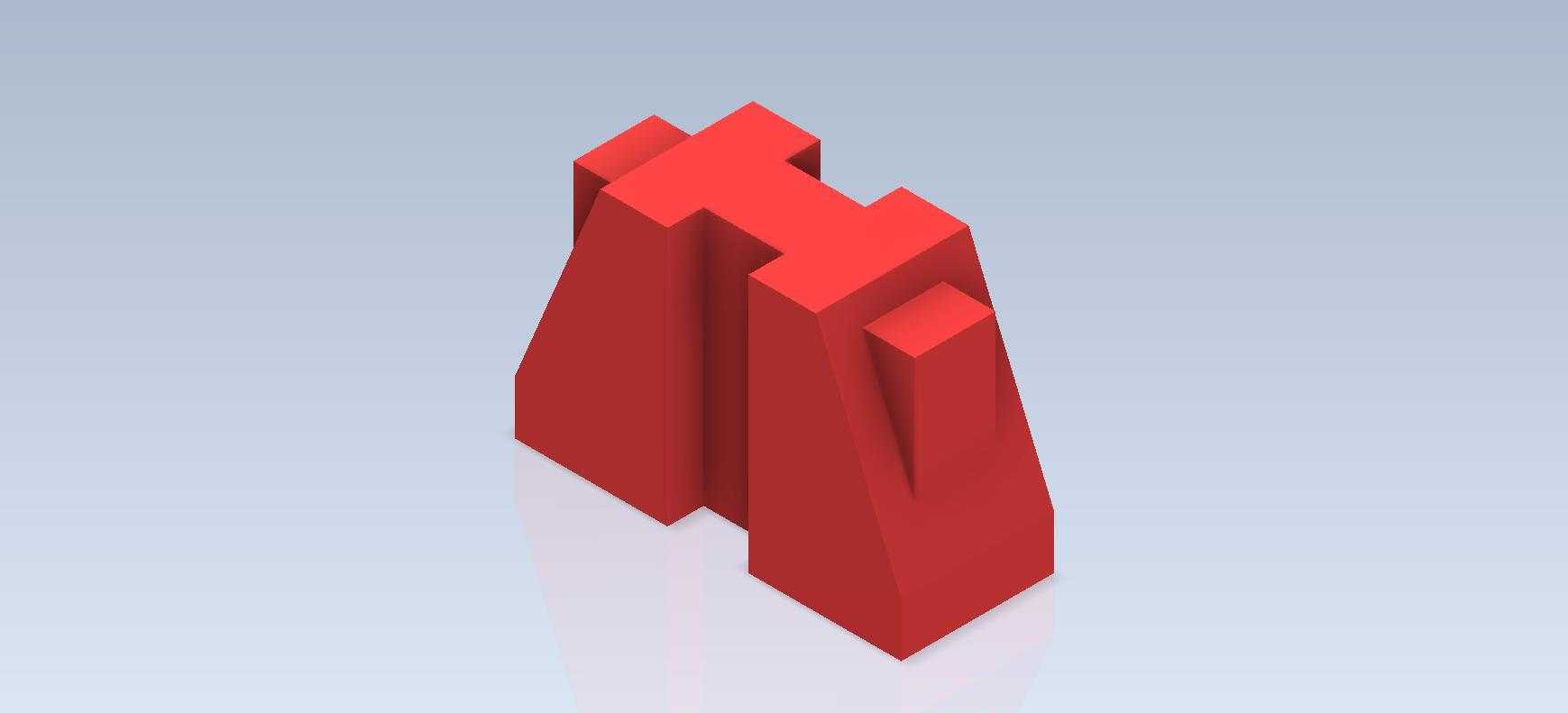

　　在电源类产品的结构设计环节，这类对称式凸台结构常作为磁芯配套的绝缘支撑基座使用，日常接触的小功率工频电源变压器内部，绕组与磁芯的定位隔离就需要这类结构件完成物理限位，避免绕组在长期震动工况下出现位移、绝缘层磨损引发的匝间短路问题。从结构本身来看，整体采用左右完全对称的工字形布局，主体为两个带斜度的竖直支撑臂，顶部设置横向连接筋实现两侧臂的刚性连接，其中一侧支撑臂额外延伸出小型凸台结构，用来匹配变压器骨架的定位卡槽，装配时可以直接卡入骨架预设的槽位，不需要额外设计紧固件就能完成预固定，能有效减少生产线的装配工序，降低人工装配的对位误差。

　　设计这类结构时，首先要考虑的是注塑成型的脱模斜度，所有竖直侧壁都设置了1.5度的拔模角度，避免开模时出现侧壁拉伤、顶白的缺陷，支撑臂的壁厚控制在2.5mm，既保证了结构的刚性，又不会因为壁厚过大导致注塑时出现缩痕、内部气孔的问题，顶部连接筋的厚度比支撑臂薄0.5mm，防止厚薄胶位过渡处出现应力集中，在长期冷热交替的工作环境下出现开裂问题。实际应用中，这类结构件的安装边界需要匹配对应功率变压器的内部腔体尺寸，整体高度不能超过磁芯窗口的剩余高度，否则会顶到外层的绝缘胶带导致装配间隙不足，两侧支撑臂的外侧面距离要刚好卡在骨架的两侧挡墙之间，横向的窜动间隙控制在0.1mm以内，既不会因为间隙过大出现晃动，也不会因为尺寸过盈导致装配困难。

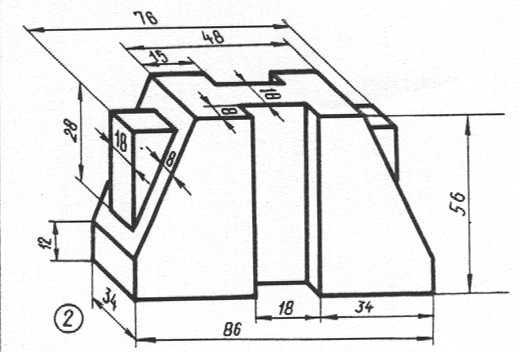

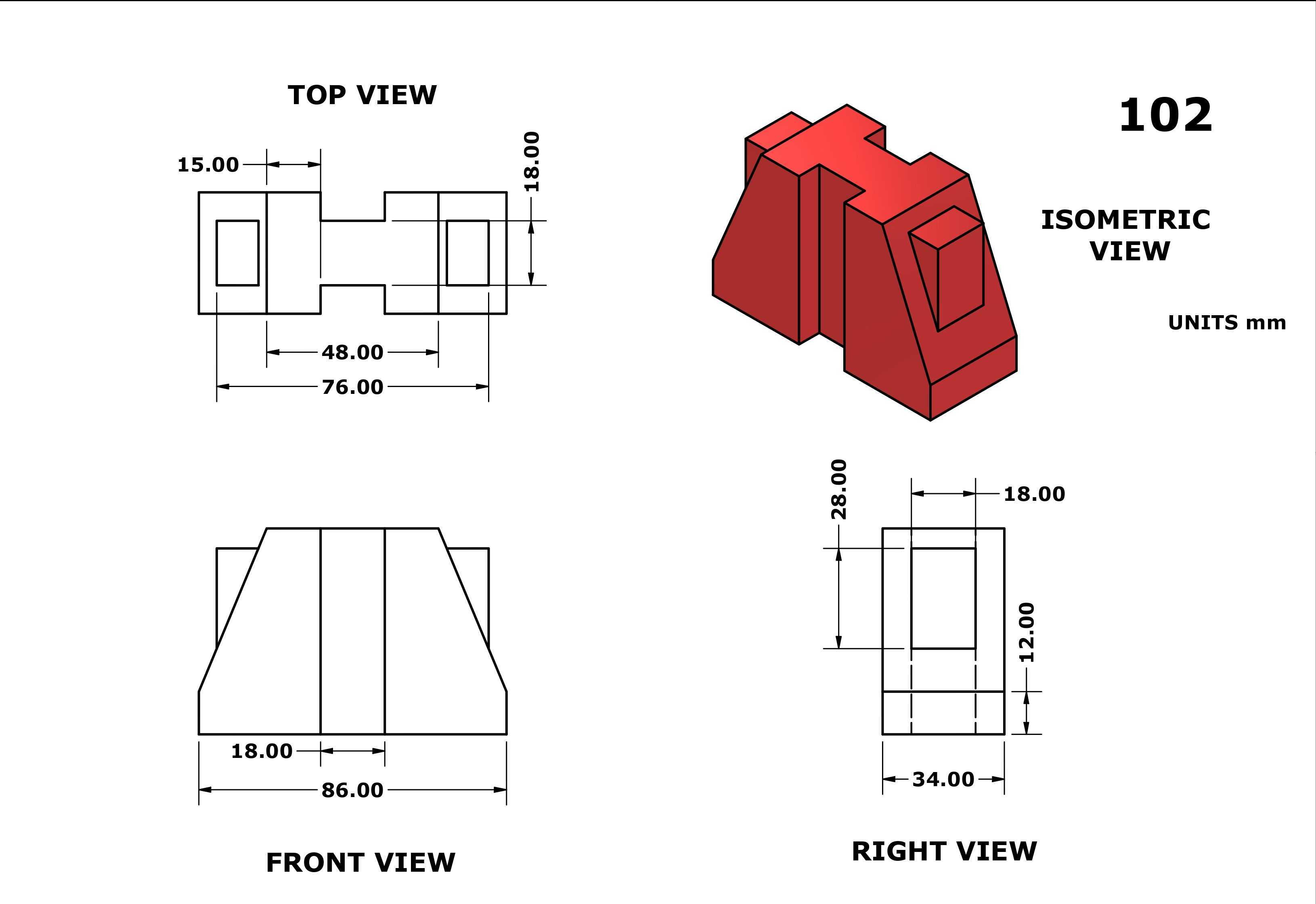

　　建模过程中需要优先确定对称基准面，先绘制单侧支撑臂的截面草图，通过拉伸生成基础实体后，再绘制顶部连接筋的轮廓进行布尔合并，最后处理小型凸台的特征，所有的棱边都做了R0.3mm的圆角过渡，避免锐边在装配时割伤绝缘层，同时也能减少注塑时的应力集中问题。这类基础结构的建模练习，核心是掌握对称特征的建模逻辑、拔模角度的设置规范、壁厚均匀性的控制方法，这些设计逻辑可以直接复用在各类电源类产品的绝缘支撑件、定位结构件的设计中，不管是小功率的适配器变压器，还是工业控制设备用的隔离变压器，内部的支撑定位结构都遵循相同的设计原则：在满足绝缘、定位功能的前提下，尽可能简化结构、减少装配工序、控制成型缺陷，同时严格匹配安装边界的尺寸要求，避免和周边的绕组、磁芯、外壳出现干涉。

　　很多刚接触结构设计的工程师容易忽略拔模斜度和壁厚均匀性的问题，要么把侧壁做成直身面导致脱模困难，要么局部壁厚过大导致零件成型后变形，最终装配时出现尺寸超差的问题，通过这类基础结构的反复练习，可以快速建立面向制造的设计思维，在后续的复杂结构设计中规避这类基础错误。另外这类结构的受力特性也需要在设计阶段考虑，支撑臂主要承受绕组装配时的侧向压力，以及长期使用过程中温度变化带来的内应力，所以在斜度设计上，支撑臂从底部到顶部逐渐收窄，底部的接触面积更大，能更好地分散压力，避免出现根部断裂的问题，顶部的连接筋除了连接两侧支撑臂，还能在绕组绕制完成后，作为外层绝缘胶带的依附面，让胶带缠绕时更加平整，不会出现悬空导致的绝缘防护不到位问题。
