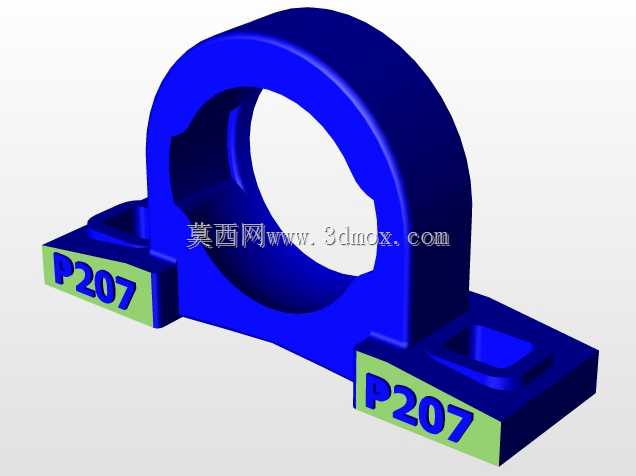

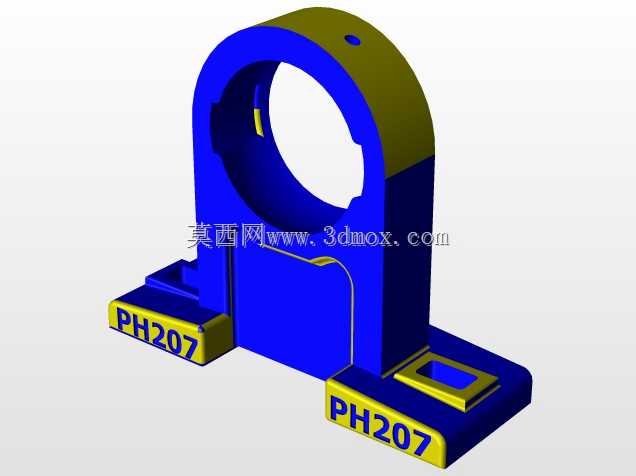

这款P207规格的立式带座轴承支撑结构,是轻工输送线、小型农机、食品加工设备传动系统里极为常见的支撑部件,日常选型中经常会碰到这类标准件的适配校核场景。从实际应用来看,这类带座轴承主要用来承托旋转轴系,抵消轴运转过程中产生的径向载荷,同时补偿少量的安装同轴度误差,相比分体式的轴承与支座装配结构,一体式铸造成型的座体能大幅减少现场安装的调校工作量,很适合中小载荷、转速不超过1500rpm的传动工位使用。
从结构设计逻辑来看,整个部件采用立式菱形安装脚布局,两个安装孔分布在承孔两侧的延伸底座上,安装时不需要额外加工定位止口,只要将底座贴合安装基准面,穿入对应规格的螺栓即可完成固定,对安装面的加工精度要求比法兰式轴承座更低,很适合机架采用型材焊接的设备场景,能有效降低机架的后期机加工成本。座体的承孔为内球面设计,和外球面轴承的外圈球面配合,允许轴在安装时有±2°左右的偏角补偿,这一点在长轴跨距传动的场景里非常实用——很多现场安装时,两端轴承座的安装孔很难做到绝对同轴,这种自调心结构可以避免轴承因为别劲出现早期磨损,大幅延长轴承的实际使用寿命。
从尺寸边界来看,这款P207座体适配内径35mm的外球面轴承,承孔中心到底座安装面的中心高是标准的42.9mm,两个安装螺栓孔的中心距为121mm,安装孔可适配M14规格的固定螺栓,选型时只要确认轴径、中心高、安装孔距三个核心参数,就能和同规格的标准外球面轴承互换,不需要重新修改机架的安装孔位。座体两侧的安装脚做了加厚加强筋设计,筋板从承孔外壁一直延伸到安装脚端面,能在承受径向冲击载荷时分散应力,避免安装脚根部因为应力集中出现断裂,很多输送线的重载段经常会出现轴承座脚裂的问题,这种加强筋结构就是针对这类失效场景做的优化。
实际建模过程中,需要重点关注几个细节:一是承孔的球面公差要和外球面轴承的外圈公差匹配,过松会导致轴承运转时出现外圈窜动,过紧则会丧失调心功能,建模时球面的配合公差一般选H7/js6的过渡配合,既能保证外圈在座孔内有微量调整余量,又不会出现松旷;二是安装孔的沉台深度要足够,螺栓拧紧后螺栓头不能高出安装脚的上平面,避免和轴承外圈的密封件产生干涉;三是座体上标注的P207型号标识做了凹陷式字模设计,铸造成型时直接带出标识,不需要后续打标,方便现场运维人员快速识别规格,避免备件更换时出现型号错配。

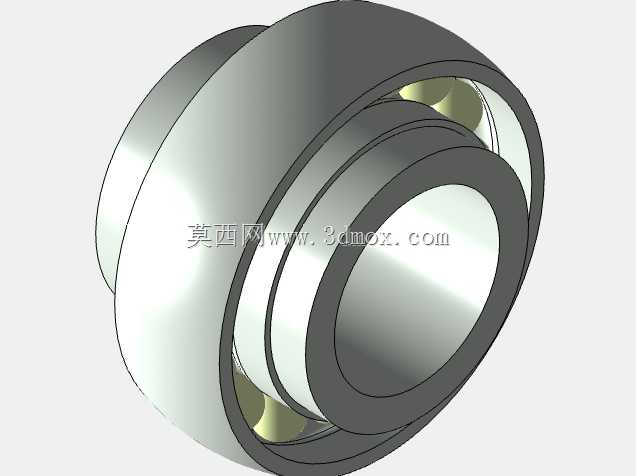

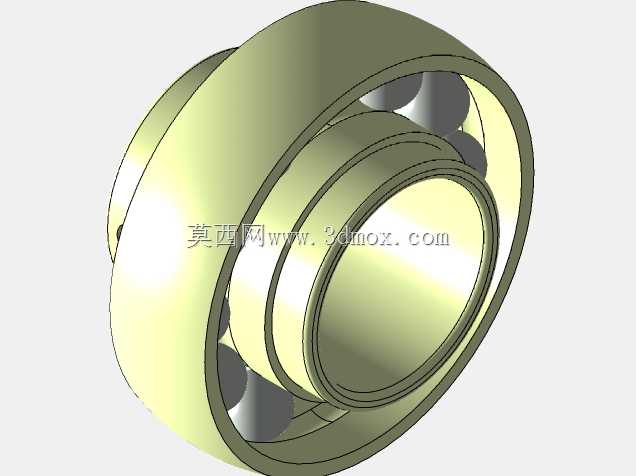

从使用场景的适配性来说,这类立式轴承座不适合承受较大的轴向载荷,如果传动系统存在轴向窜动,需要额外加装轴向定位挡圈,或者选用带顶丝锁紧的外球面轴承配合使用,将轴和轴承内圈锁死,避免轴运转时出现轴向窜动。在粉尘较多的作业场景下,还可以搭配带密封圈的外球面轴承,减少粉尘进入轴承滚道导致的磨粒磨损,日常运维时只要定期通过座体上的注油孔补充润滑脂,就能保证长期稳定运转,维护成本远低于分体式的轴承装配结构。
