AutodeskInventor基础建模练习构件合集

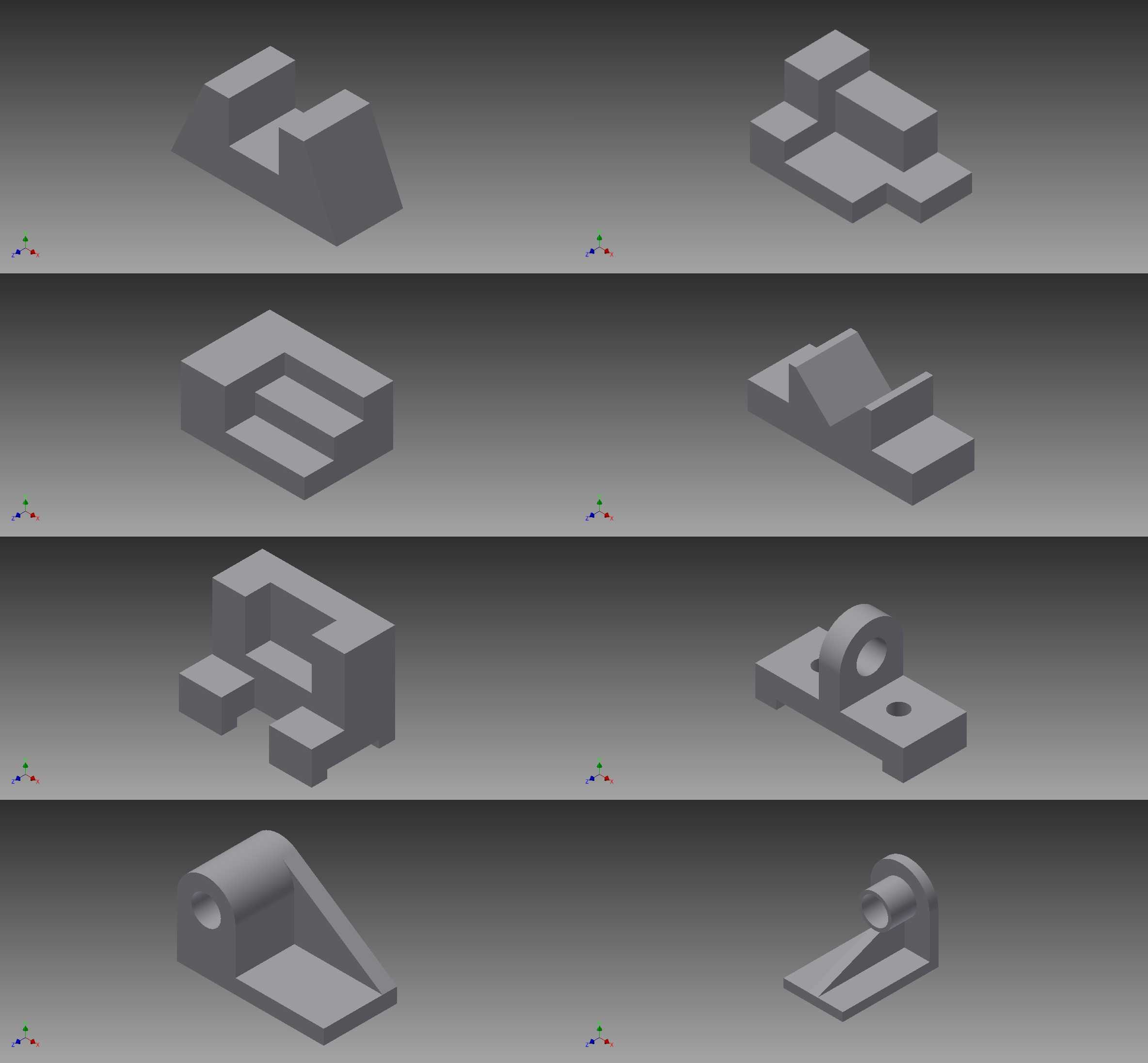

这套建模练习构件覆盖了机械结构入门阶段最常见的几何特征组合，每一个单独构件都对应实际工业场景里的典型零件形态，可作为三维建模入门阶段的特征练习参照，也能作为装配场景里的占位构件使用。从实际应用场景来看，这类基础几何构件广泛出现在工装夹具定位块、小型设备安装支座、输送线侧边挡块、非标设备机架连接块的设计环节中，很多非标设备的定制化零件，都是从这类基础块体特征叠加修改而来，掌握这类特征的建模逻辑，能快速应对大部分常规机械零件的建模需求。

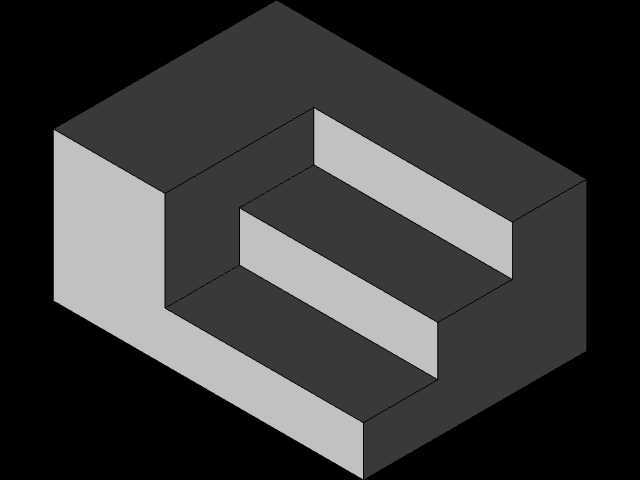

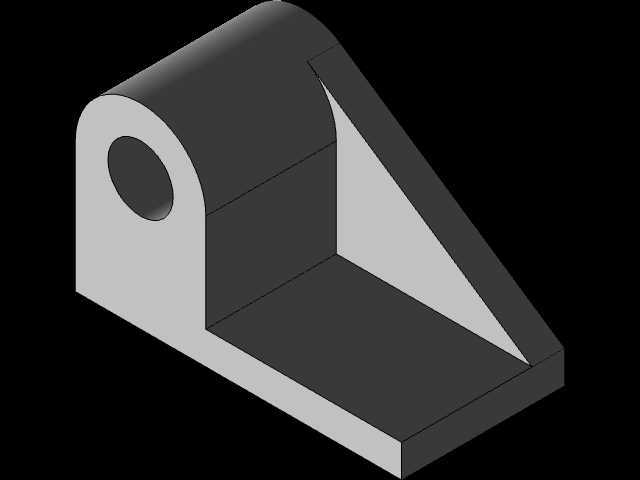

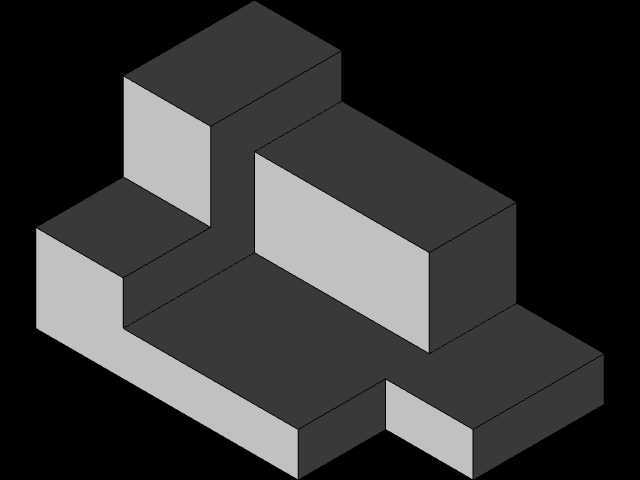

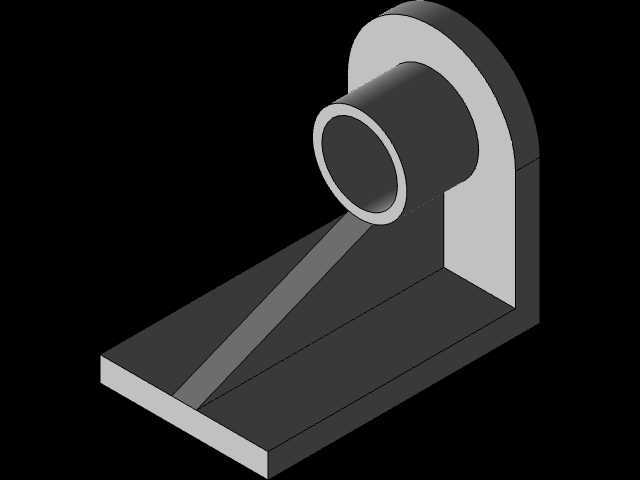

从各构件的功能特性来看，不同形态的块体对应不同的实际使用需求：带阶梯凸台的块体多用于设备安装时的高度补偿，通过不同高度的台阶面实现不同零部件的安装面找平，避免额外加装垫片带来的装配累积误差；带通槽的回型块体多作为线缆过线座或者小型滑块的导向基座，槽体的宽度尺寸直接决定了适配的滑块或者线缆直径，建模时需要严格保证槽体内壁的平行度，避免后续装配出现卡滞；带斜面的挡块多用于物料输送环节的导向，斜面角度直接决定物料的滑落轨迹，设计时需要结合物料的摩擦系数调整角度参数，避免物料在斜面处滞留；带铰接孔的支座类构件是整套练习里最贴近实际应用的部分，这类支座多用于连杆机构的转动支撑，孔位的同轴度、孔端面与安装面的垂直度，直接决定了连杆机构转动时的顺畅度，若形位公差控制不当，会出现转动卡涩、铰接销磨损过快的问题。

设计思路上，整套练习构件遵循从简到繁的特征叠加逻辑，从最基础的拉伸凸台、拉伸切除入门，逐步过渡到倒角、圆角、简单放样、孔位特征的组合应用，每个构件都没有冗余的复杂特征，所有特征都服务于零件的实际功能，没有为了造型添加无意义的曲面或者装饰结构，完全贴合机械零件“功能优先”的设计原则。比如带安装孔的铰接支座，建模时先绘制底座的矩形轮廓拉伸得到基体，再在基体上拉伸凸台得到铰接支撑部分，之后通过拉伸切除得到铰接孔与底座安装孔，最后在锐边处添加工艺倒角，整个建模流程和实际零件的加工工序逻辑一致，能帮助初学者建立“建模逻辑匹配加工逻辑”的设计思维，避免出现建模特征顺序混乱导致的后续改图困难。

外形尺寸与安装边界方面，所有构件都采用了机械设计里常用的优先数系作为基础尺寸，块体类零件的长宽高尺寸均采用整数模数，方便后续装配时的尺寸配合；带安装孔的构件，孔位间距均符合常规的安装孔位设计规范，孔边距满足最小壁厚要求，不会出现安装时螺丝孔开裂的问题；铰接孔的直径尺寸采用标准轴承内径的优先尺寸，可直接适配标准的铰接销或者微型轴承，不需要额外修改尺寸就能直接用于简单连杆机构的装配验证。需要注意的是，这类练习构件的尺寸均为入门练习设定的通用尺寸，实际应用到具体项目时，需要结合对应的载荷要求、安装空间调整壁厚、孔位大小与凸台高度，比如用于重载场景的定位块，需要适当加大根部圆角尺寸减少应力集中，用于狭小安装空间的支座，需要在保证强度的前提下压缩整体外形尺寸，避免和周边零部件出现干涉。

从建模练习的角度来说，逐个完成这些构件的建模，能快速掌握三维建模里最常用的特征操作，理解不同特征在实际零件里的作用，避免只会操作软件却不理解特征对应工程意义的问题。很多初学者在建模时容易忽略特征的工程属性，比如随意添加不必要的圆角、不考虑拔模斜度、孔位边距不满足加工要求，通过这类贴近实际零件形态的练习，能在入门阶段就建立规范的建模习惯，为后续复杂设备、装配体的建模打下基础。在实际的非标设计工作中，70%以上的常规零件都可以通过这类基础特征的组合完成设计，不需要复杂的曲面建模，扎实掌握这类基础构件的建模逻辑，能大幅提升日常设计工作的效率，减少建模过程中的特征错误，降低后续工程图输出、加工环节出错的概率。
