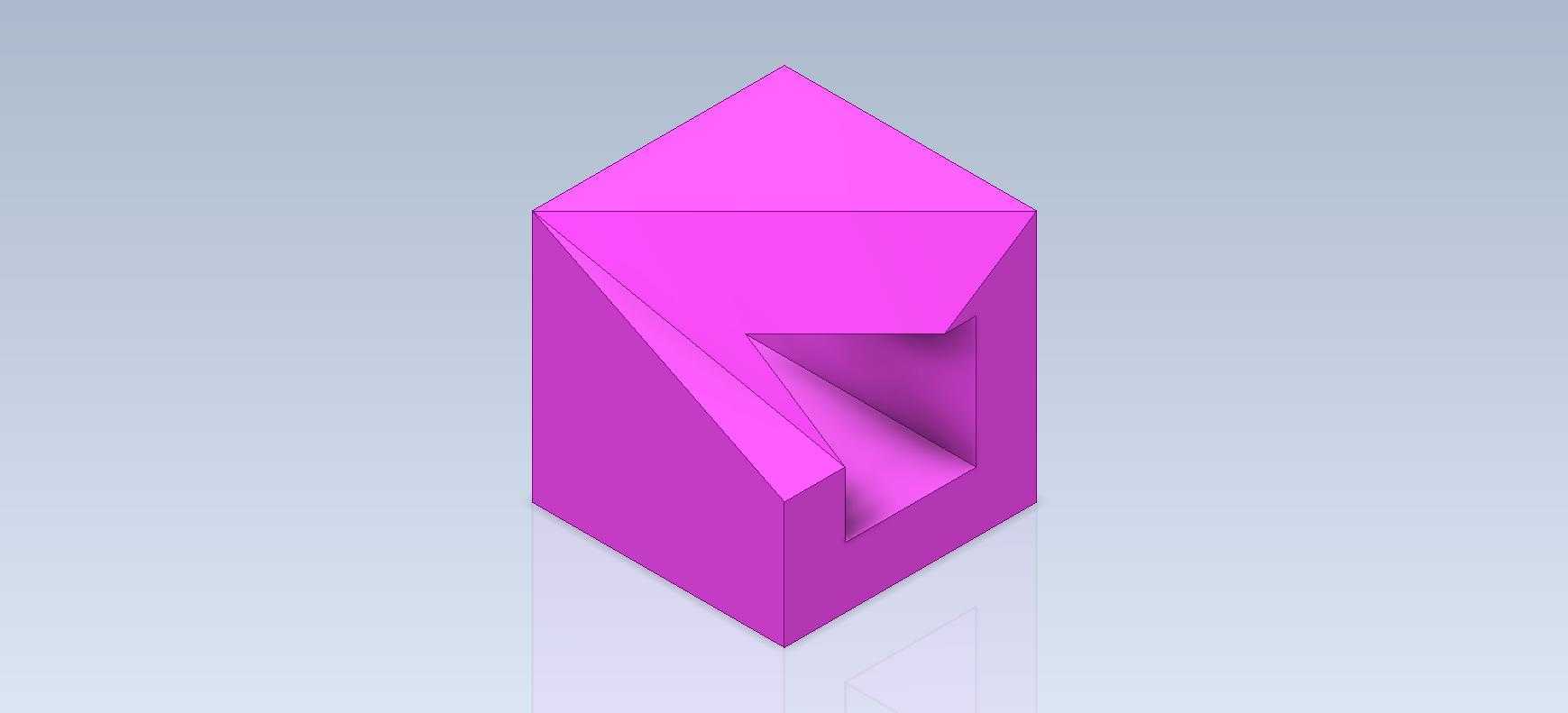

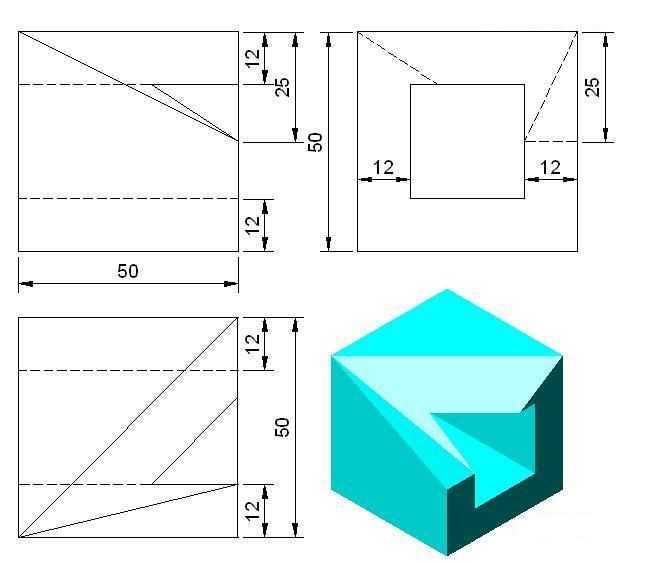

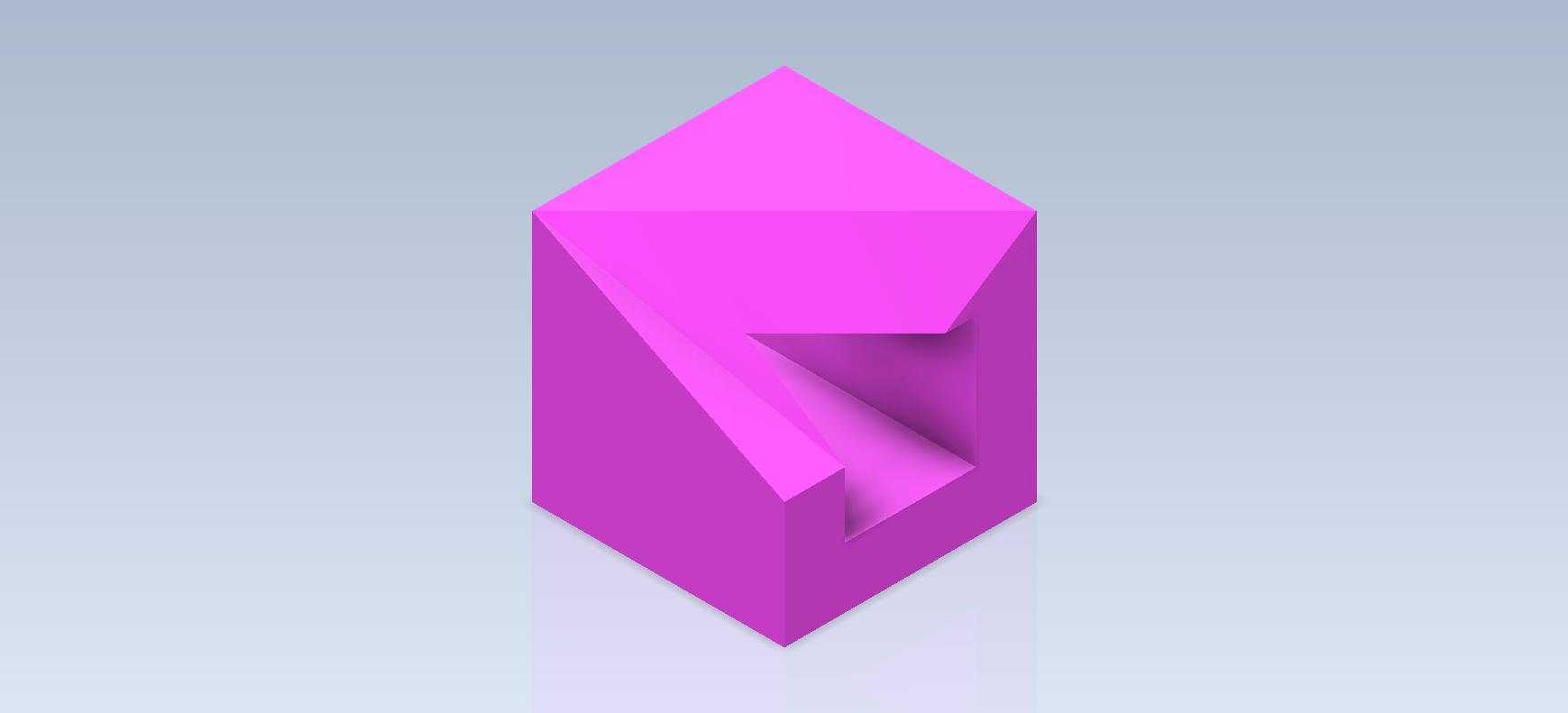

多面体切角镂空几何结构练习构件

这类带内凹切角的多面体几何构件，常作为机械结构设计入门阶段的空间构型练习载体，也可衍生应用在工装定位块、非标设备异形支撑座、教学演示教具等场景中。从实际工程用途来看，这类规则几何切分的构件，能够帮助建模者快速掌握三维空间里的拉伸、切除、布尔运算等核心操作逻辑，理解不同面与面之间的相交、相切约束关系，避免后续做复杂设备结构时出现特征干涉、约束冲突的问题。

从功能特性上看，该构件整体为对称式多面体结构，外轮廓采用等边长切角处理，所有外露棱边均做了统一角度的倒角过渡，没有尖锐的应力集中棱边，内部的斜向镂空槽采用等壁厚设计，槽体的两个侧壁与外轮廓的对应面保持平行度公差，既可以作为减重结构降低整体构件重量，也能作为卡槽结构与其他配合件实现嵌装定位，不需要额外加装紧固件就能完成初步的位置固定。

设计这类构件的时候，首先要确定整体的外接边界尺寸，先绘制正多边形的基准草图，以中心原点为对称基准拉伸生成基础实体，保证各个方向的轮廓尺寸对称，避免后续特征生成时出现基准偏移。之后处理外轮廓的切角，需要逐个确认切角面的角度与深度，保证每个切角面的面积一致，相邻切角面的交线长度统一，不会出现某一侧切深过大导致壁厚不足的问题。内部镂空结构的设计要优先考虑壁厚的均匀性，斜向槽的拔模角度需要和外轮廓的倾斜角度匹配，保证槽体内部没有封闭的死角，不管是后续做3D打印还是机加工，都能顺利完成出模或者走刀，不会出现刀具干涉或者打印支撑难以去除的问题。

从安装边界来看，该构件的底部为平整的安装基准面，平面度公差控制在常规机加工可实现的范围内，不需要额外做基准转换就能直接固定在工作台或者工装基板上，整体的最大外接轮廓尺寸适配常规的小型加工中心行程，也符合桌面级3D打印机的打印幅面要求，不需要拆分零件就能一次性完成加工。构件的各个外表面均为平面结构，没有复杂的曲面特征，加工时不需要多轴联动设备，普通三轴铣床就能完成所有面的铣削加工，加工成本较低，适合作为教学练习件或者小批量的工装配件使用。

在实际建模过程中，这类构件的特征顺序会直接影响后续修改的便利性，优先建立对称基准面，所有特征都以基准面为参照进行绘制，后续如果需要调整切角角度或者镂空深度，只需要修改对应草图的尺寸参数，不需要重新绘制特征，能够大幅提升设计迭代的效率。同时要注意内部镂空槽与外轮廓之间的最小壁厚，不能小于常规加工工艺的最小壁厚要求，避免加工时出现薄壁变形、断裂的问题，针对不同的加工工艺，壁厚的预留值也需要做对应调整，如果是采用注塑工艺生产，壁厚还要额外考虑收缩率的影响，保证成型后的尺寸符合设计要求。
