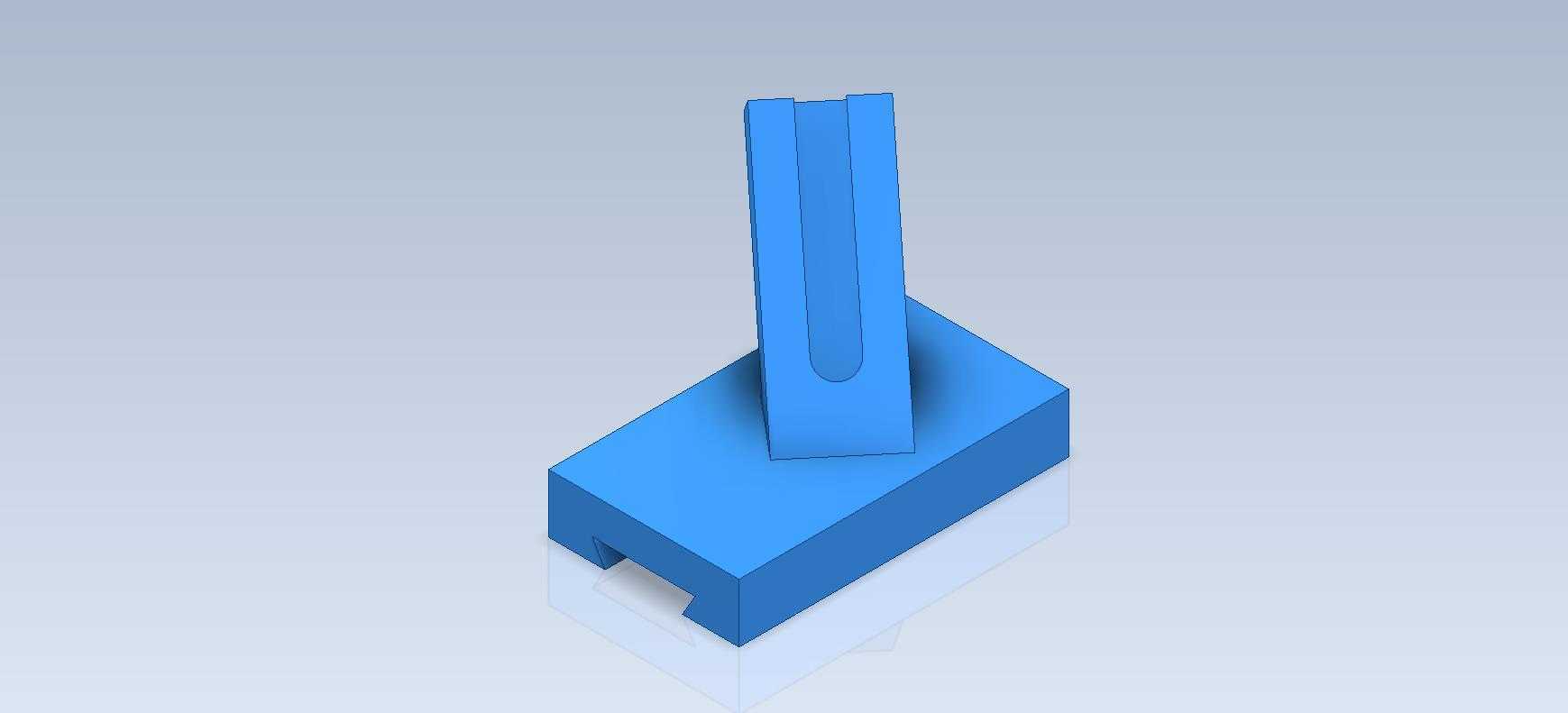

带立式导槽的基座类机械练习构件

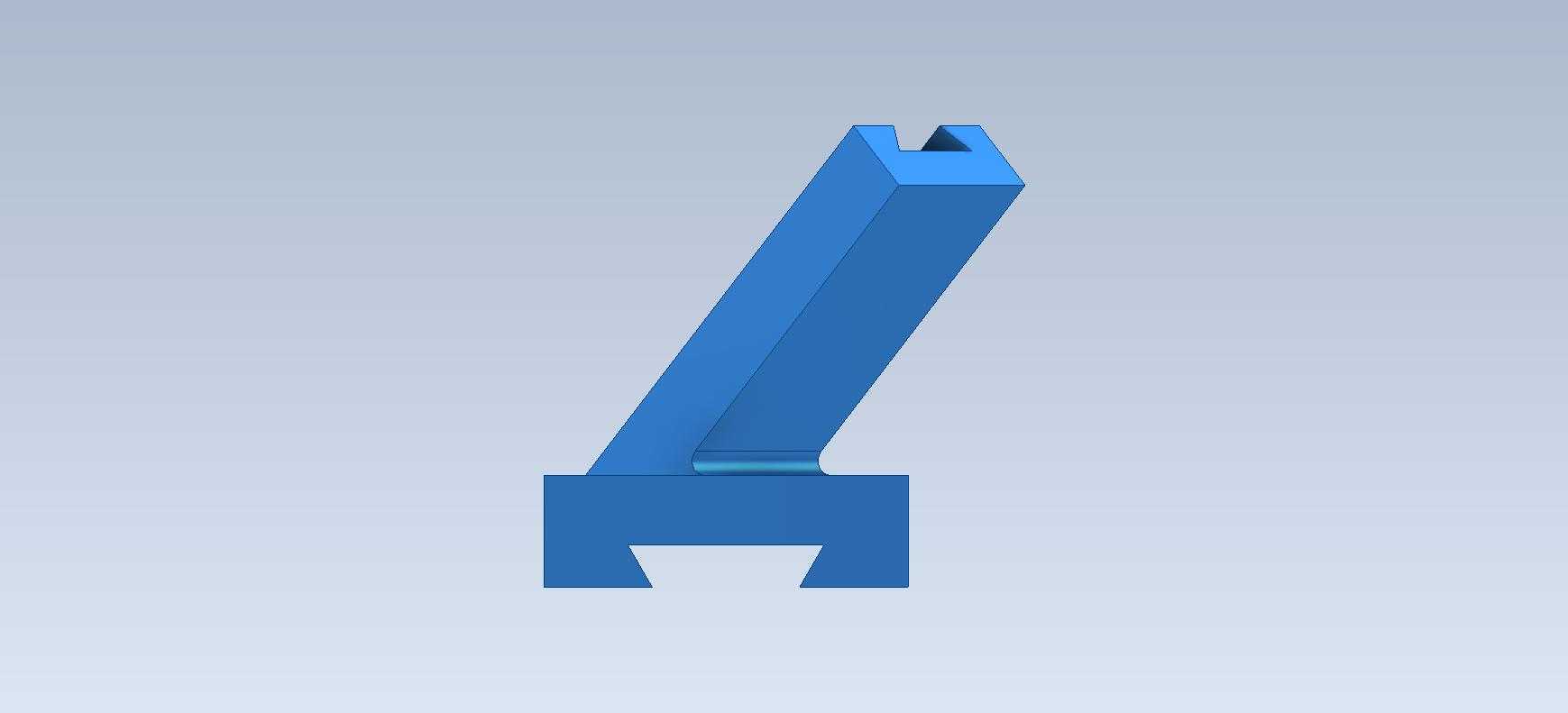

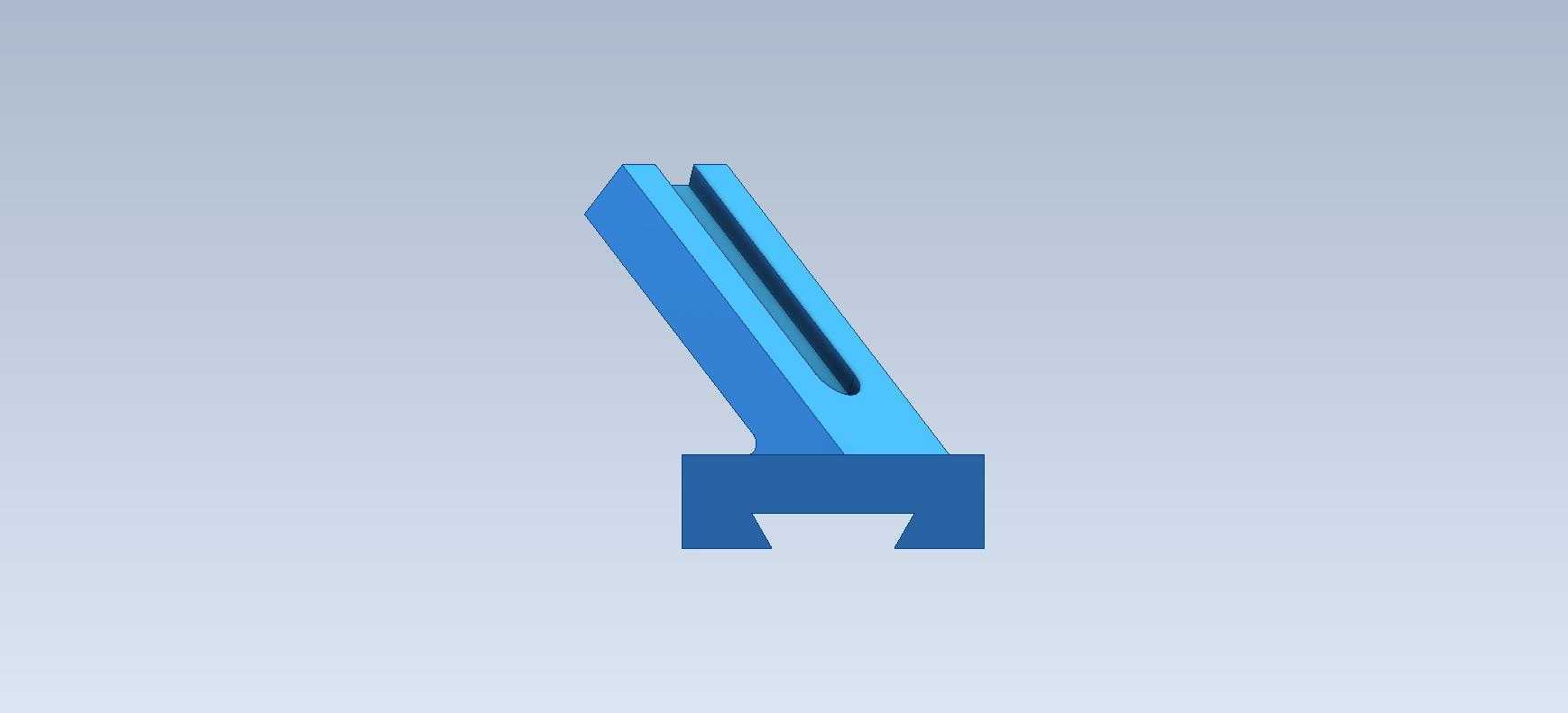

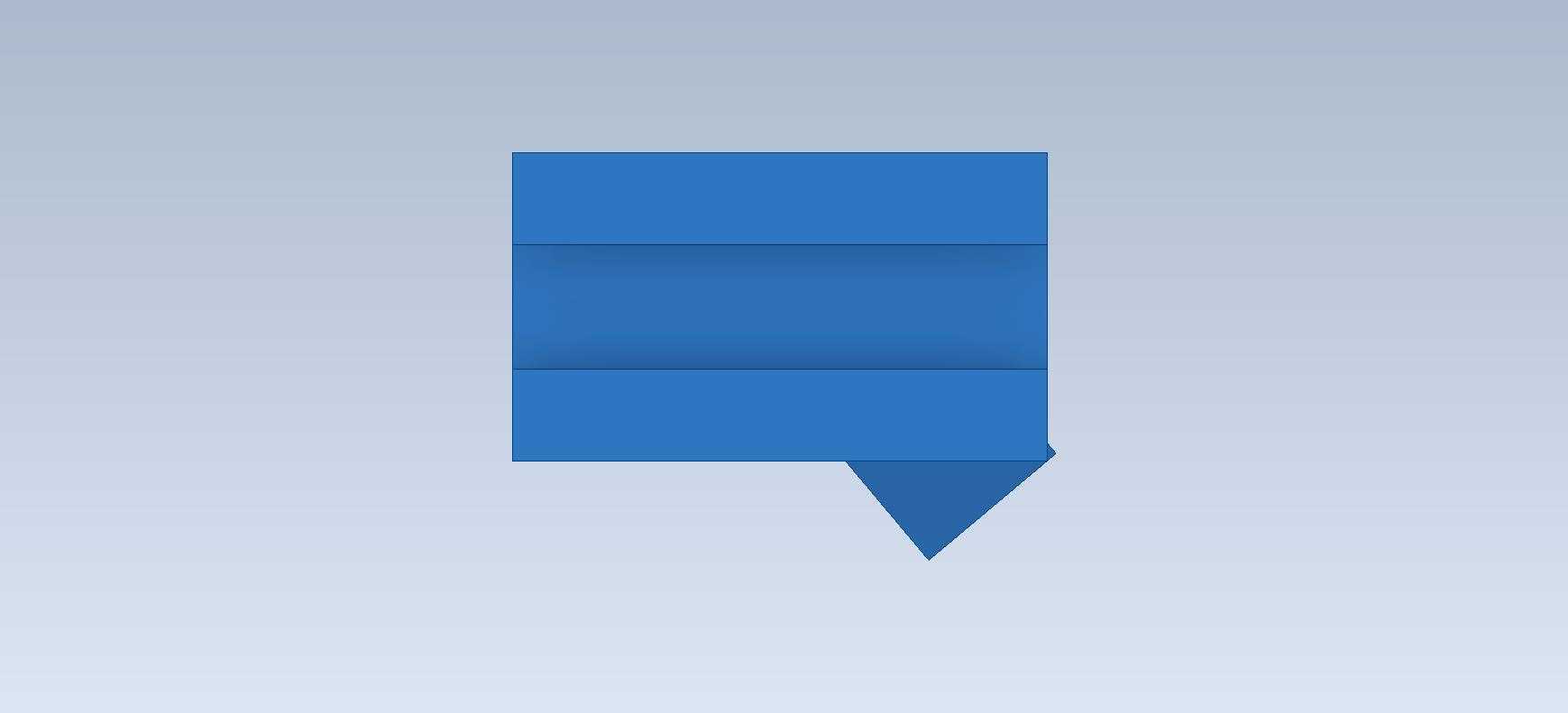

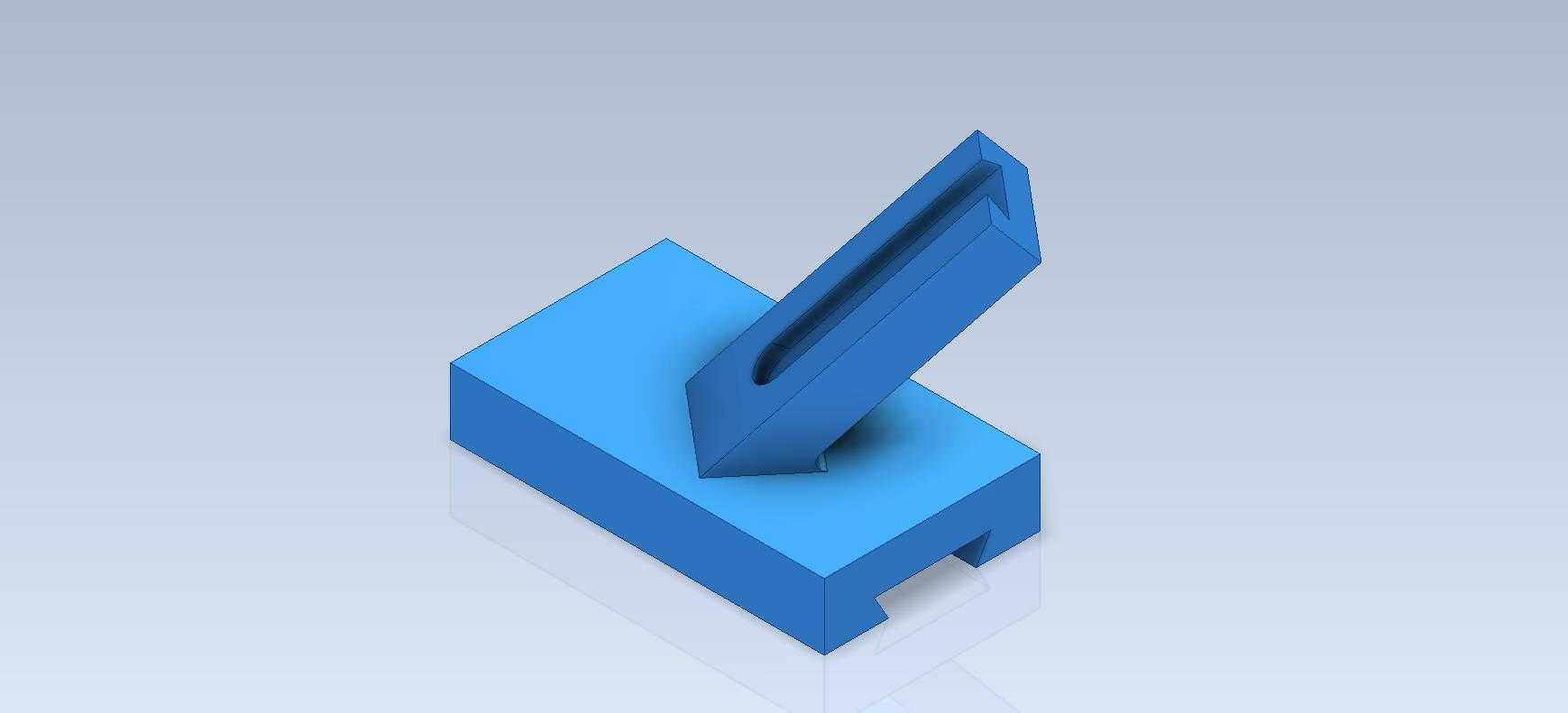

　　这类带立式导槽的基座构件，在小型工装夹具、桌面级实验装置、轻工生产线的定位工位中有着非常广泛的应用，很多需要做直线滑动导向的简易工位，都会采用这类一体式基座加导槽的结构，不需要额外拼接导向座与安装底板，能减少装配环节的累计误差。从结构功能来看，底部的矩形基座承担整个构件的安装固定作用，基座底部开设的两个缺口槽，是专门为T型螺栓安装预留的让位空间，安装时可以直接将基座卡入工作台的T型槽内，通过螺栓从缺口位置穿入锁紧，不需要在基座上加工贯穿的安装孔，既保证了基座底面的接触面积，又能灵活调整安装位置，适配不同间距的工作台安装孔位。

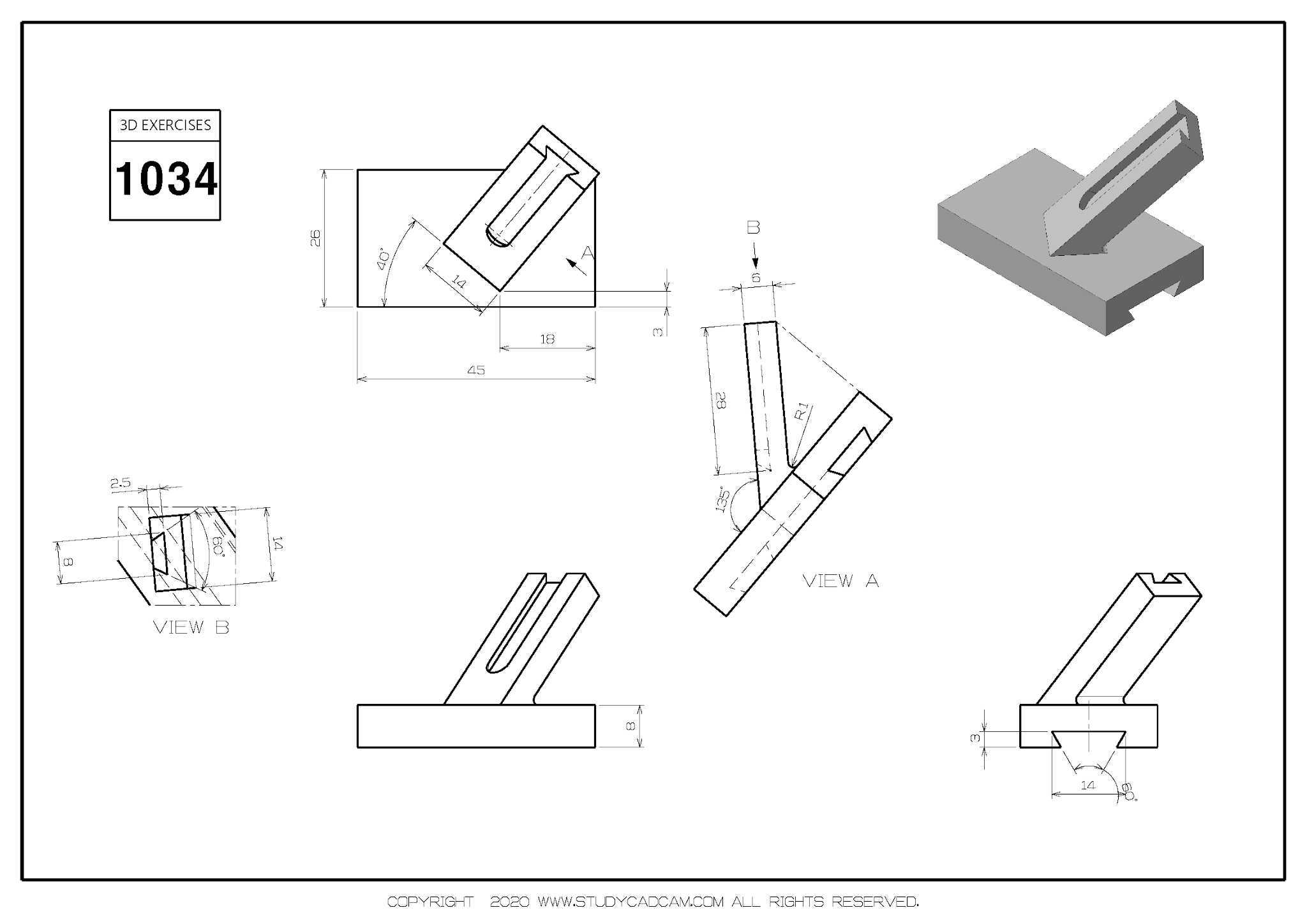

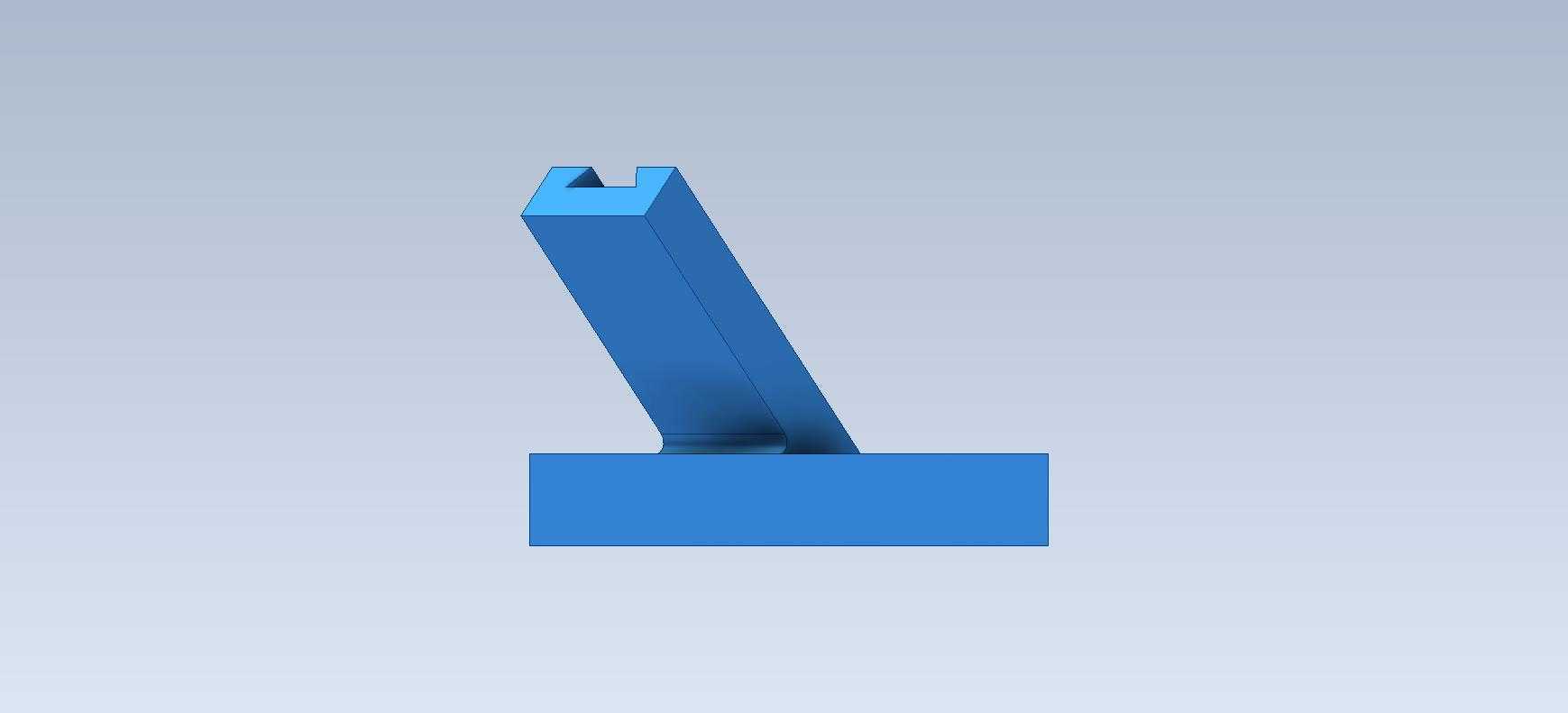

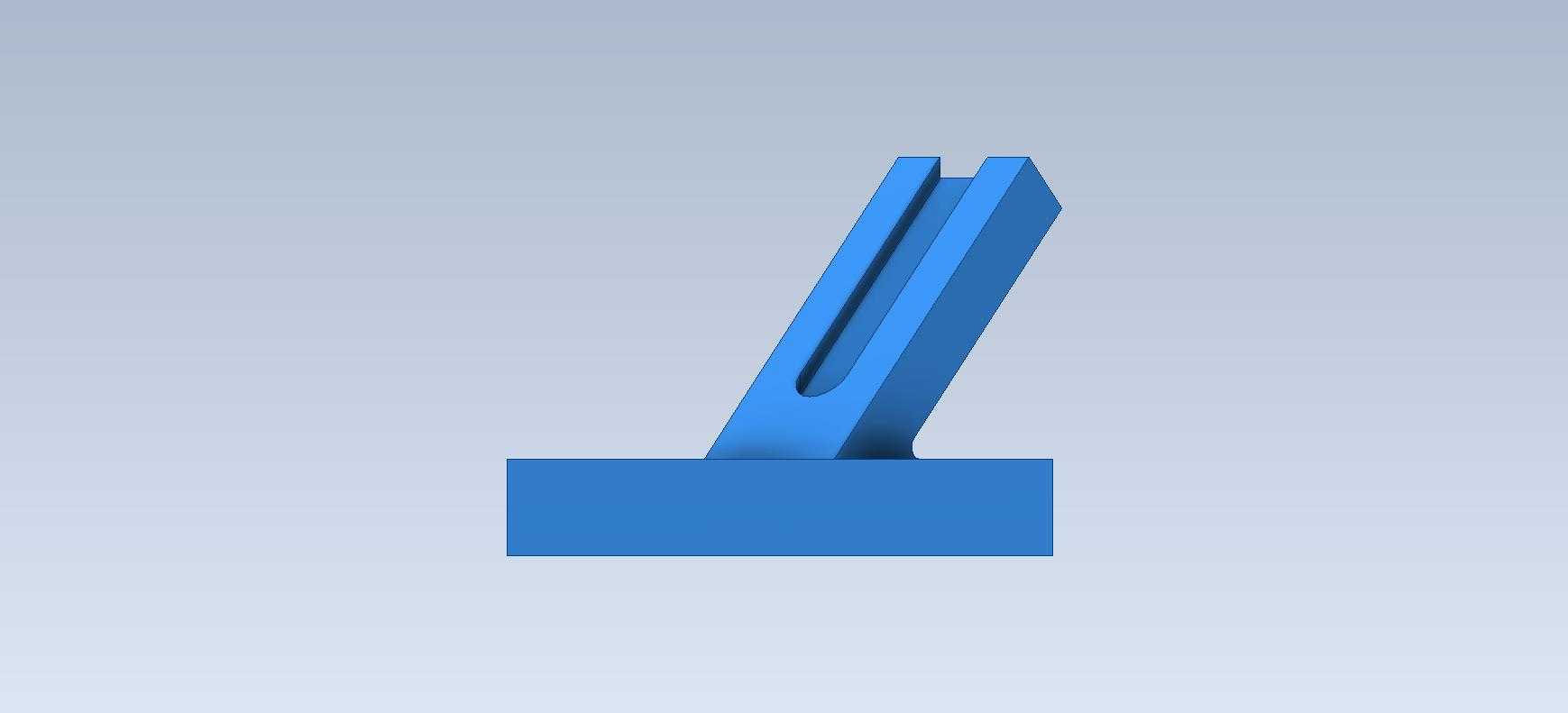

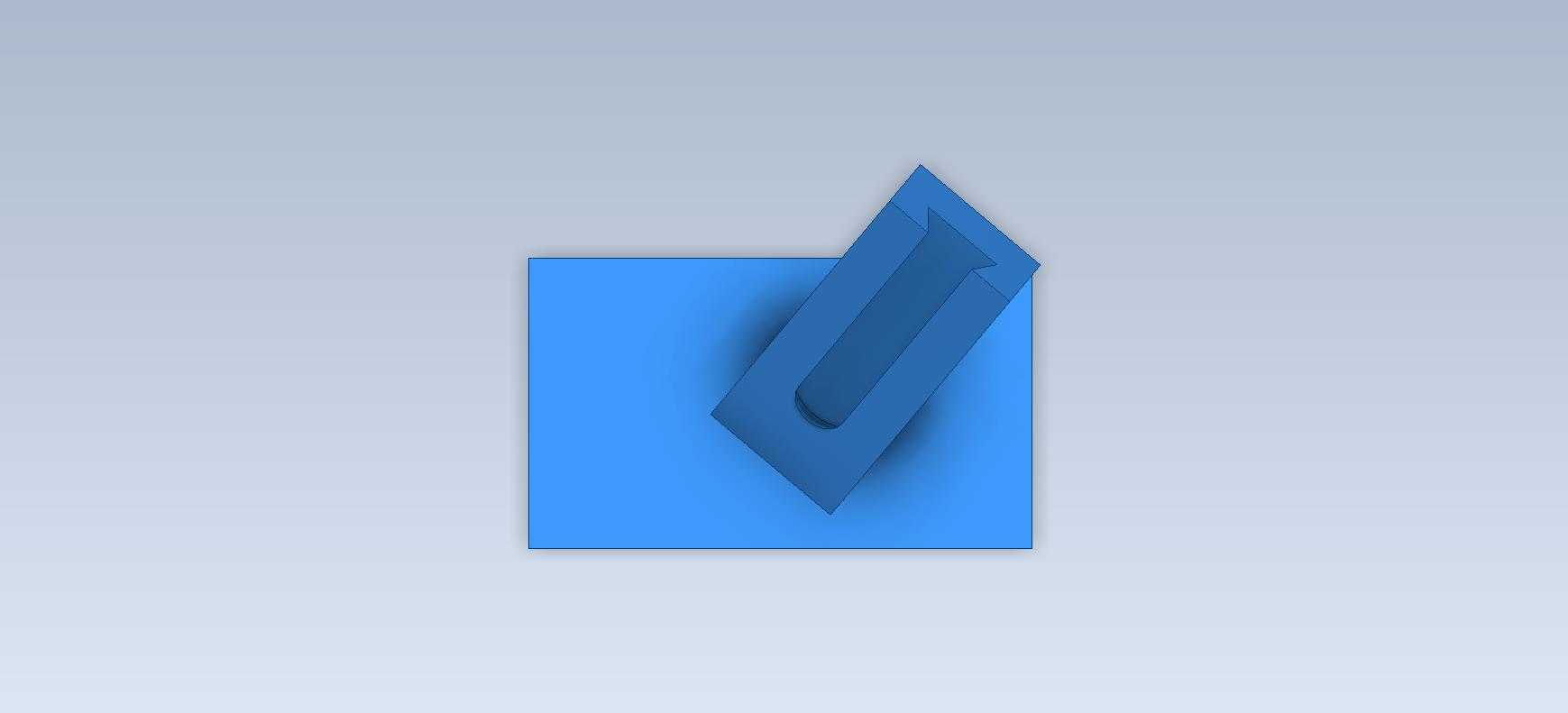

　　立式部分的长条形导槽是整个构件的核心功能区，导槽的截面做了等宽设计，槽底设置的半圆过渡结构，能有效降低槽根位置的应力集中，避免导槽在长期承受滑块侧向力的时候出现根部开裂的问题，导槽的内壁粗糙度要求控制在Ra1.6以内，保证滑动件在槽内移动的时候不会出现卡滞、磨损过快的情况。做这个构件的三维建模时，首先要确定底部基座的安装边界，基座的长宽尺寸要匹配常用的小型工作台安装间距，厚度要满足整体刚性要求，避免立式导槽受力时基座出现翘曲变形；立式导槽的高度要根据滑动件的行程来确定，导槽的深度要保证滑动件嵌入后有足够的配合长度，不会在滑动过程中出现倾翻。

　　建模过程中要注意几个关键的尺寸公差：导槽的宽度公差要取H7级，和滑动件的配合间隙控制在0.02-0.05mm之间，既保证滑动顺畅，又不会出现过大的旷量；基座底面的平面度要控制在0.02mm以内，保证安装后和工作台面完全贴合，不会因为安装面不平导致导槽出现垂直度偏差。导槽和基座连接的位置做了直角过渡加小圆角的处理，这个圆角的半径不能过大，否则会影响滑动件的下行行程，也不能过小，否则起不到应力释放的作用，通常取R2-R3就可以满足使用需求。这类构件的加工通常采用整块铝型材或者尼龙棒铣削成型，小批量制作的时候也可以采用3D打印做原型验证，验证导槽的滑动顺畅度、安装位的匹配度之后再开模或者做机加工量产。实际应用中，这类构件常用来做小型检测设备的探针滑动导向、工装夹具的压头导向、小型送料机构的滑块导轨，因为结构简单、加工难度低、安装调整方便，在很多非重载的直线导向场景下，比采购标准导轨的成本低很多，而且可以根据实际工位的需求灵活调整尺寸，不需要受标准件的规格限制。建模的时候还要注意拔模角度的设置，如果是采用注塑工艺加工，导槽内壁和基座外壁都要设置1-1.5度的拔模斜度，方便脱模；如果是机加工的话就不需要拔模，但是要在导槽的端部设置倒角，方便滑动件装配的时候导入。

　　基座上的两个安装缺口，宽度要比常用的T型螺栓头部宽度大1-2mm，长度要预留至少5mm的调整余量，方便安装的时候微调位置，缺口的边缘要做倒角处理，避免螺栓锁紧的时候应力集中导致缺口边缘崩裂。立式导槽的顶端也要做倒角，一方面去除加工毛刺，另一方面也能在滑动件装入的时候起到导向作用，不需要精确对准就能顺利滑入导槽。从受力角度分析，这个构件主要承受的是垂直于导槽侧壁的侧向力，所以立式部分的厚度要根据最大受力来计算，通常在侧向力不超过50N的场景下，立式部分的壁厚取8-10mm就可以满足刚性要求，不会出现受力变形的情况；如果受力更大，就需要适当增加壁厚，或者在导槽和基座的连接位置增加加强筋，不过加强筋的设置不能影响滑动件的行程，要布置在导槽的背面，不会和滑动件产生干涉。
