带双耳支座的开槽基座机械练习构件

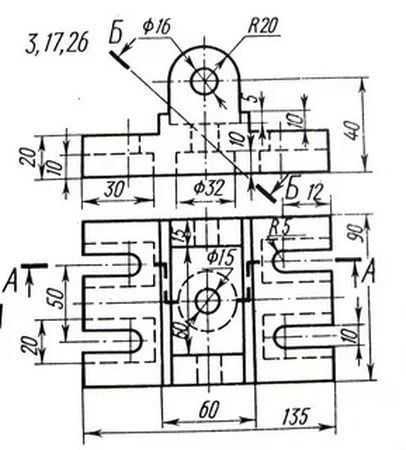

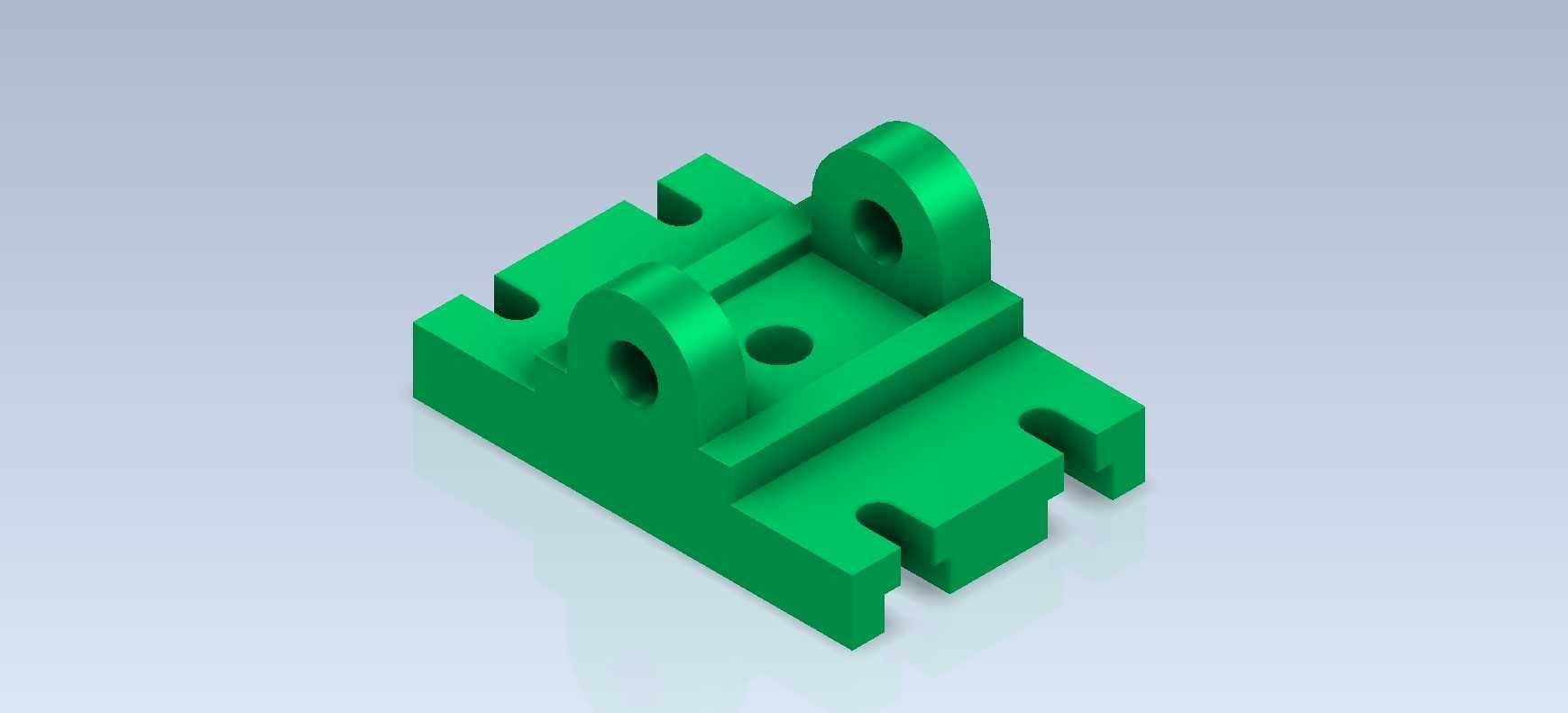

　　这类带双耳支座的开槽基座构件，常见于小型自动化生产线的工位定位模块、教学实训台的装夹单元以及小型非标设备的支撑连接部位，主要承担相邻功能部件的铰接支撑与横向滑移导向作用，日常工况下多承受垂直方向的静载荷与小幅度的铰接摆动力，不会面临大冲击、强腐蚀的极端使用环境。从结构设计逻辑来看，主体采用方块式基座做承载基底，底部开设的三处对称卡槽是核心安装定位结构，卡槽的槽宽与槽深尺寸严格匹配常规工业铝型材的T型槽规格，安装时可直接卡入型材槽内，通过T型螺栓完成快速固定，不需要额外加工安装孔，能大幅缩短现场装配的调整周期，卡槽的侧壁做了0.2mm的拔模斜度处理，既方便注塑或铣削加工时的脱模/退刀，也能避免安装时出现卡滞问题。

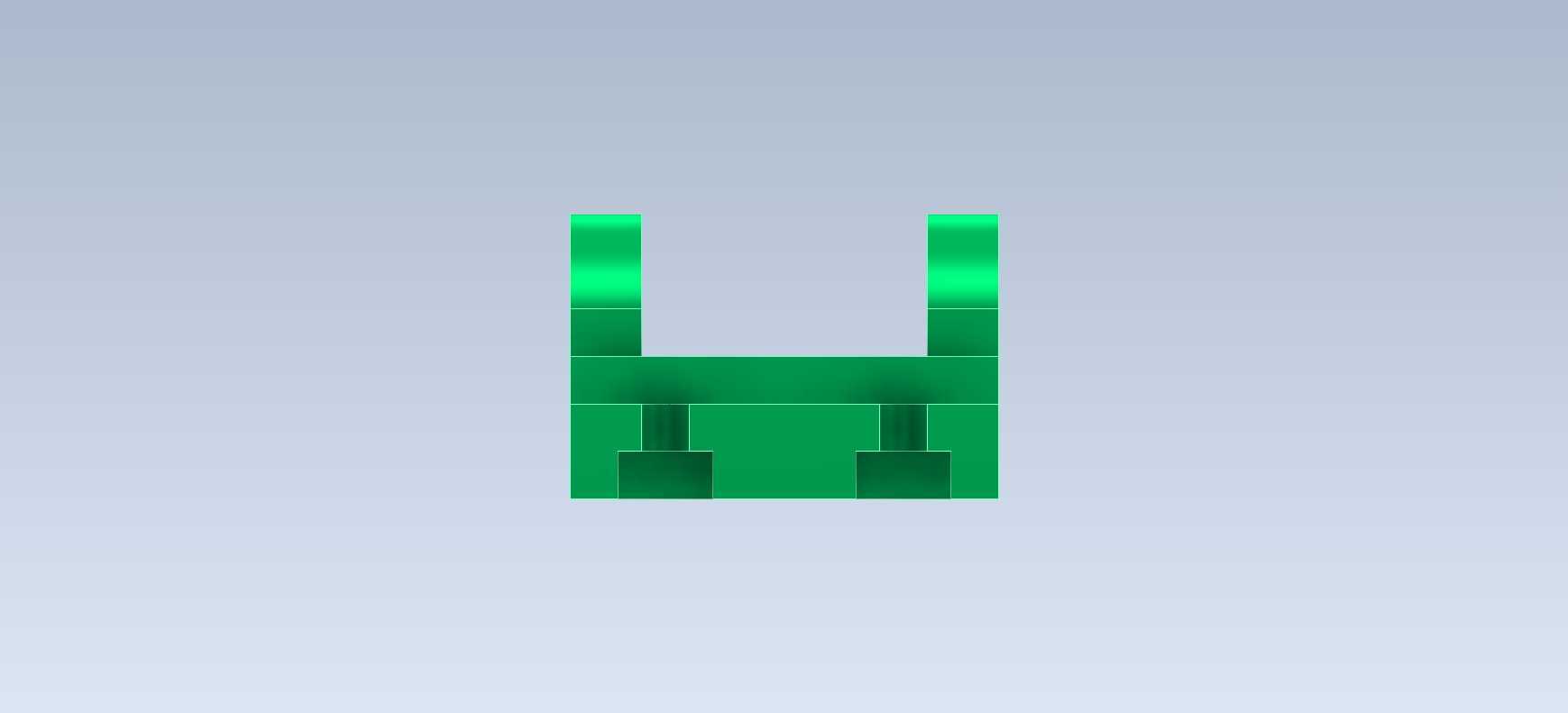

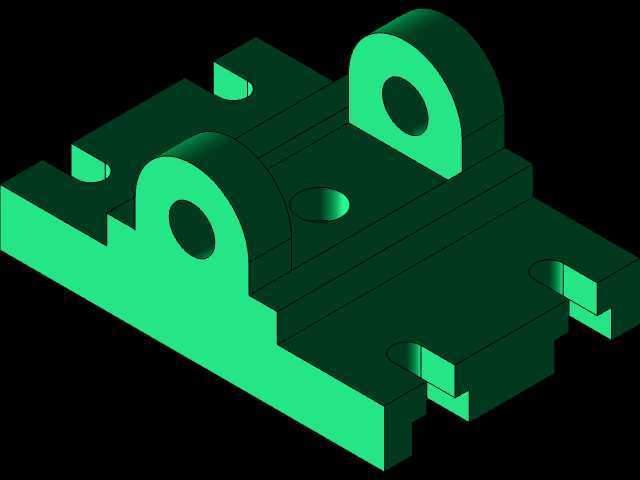

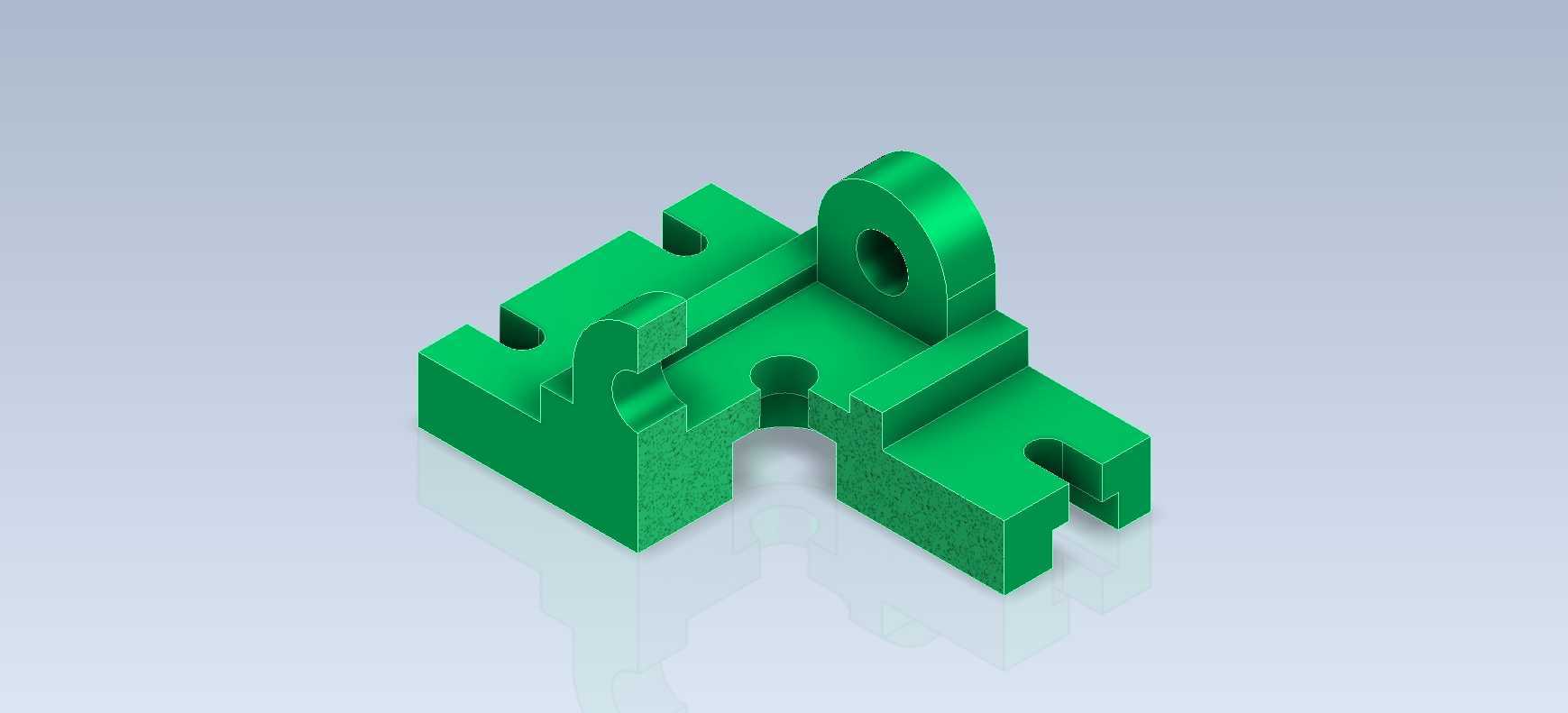

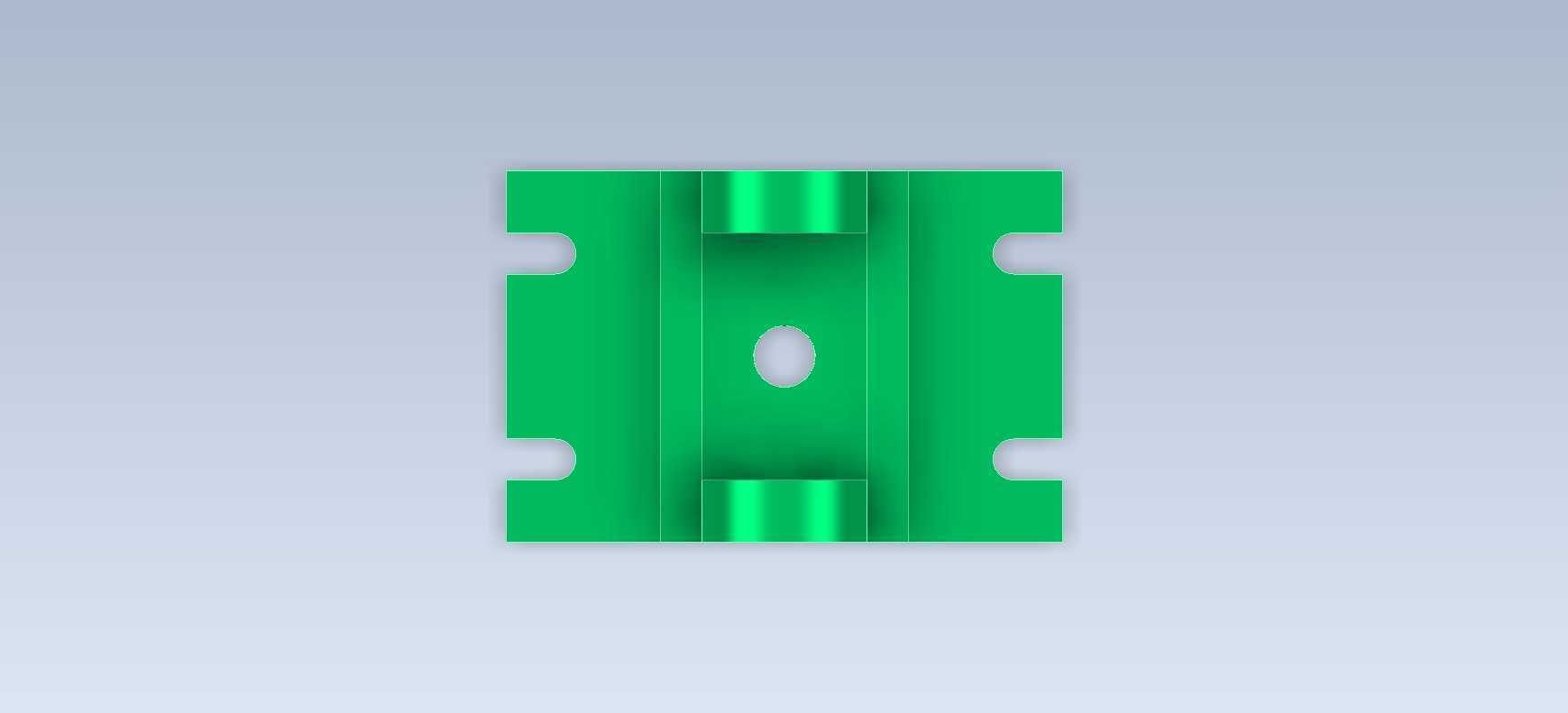

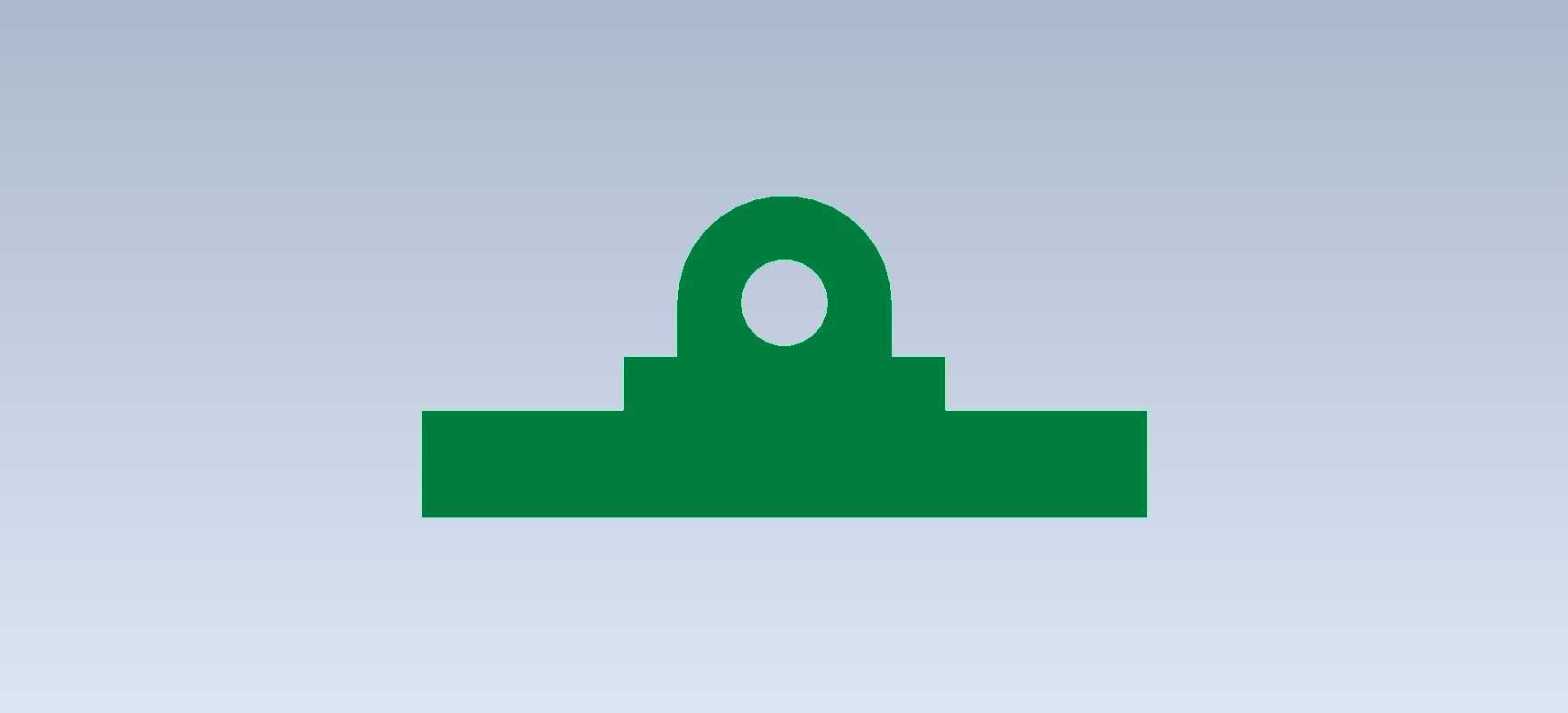

　　基座上方的两个同轴带孔耳座是功能核心结构，两个耳座的内孔同轴度公差控制在0.02mm以内，孔内可穿装铰接销轴，用来连接摆臂、连杆类活动构件，耳座的外侧做了环形加厚凸台，能提升孔位的抗挤压强度，避免长期铰接转动出现孔位失圆变形的问题；两个耳座之间预留的间隙宽度，刚好匹配常规厚度的连杆构件，不会出现装配后侧向窜动的问题。基座顶面中间位置开设的通孔为定位销孔，可穿装圆柱销对上方搭载的小型功能件做周向定位，防止构件工作时出现相对滑移。整个构件的外形轮廓规整，所有棱边都做了R0.5mm的圆角处理，既避免加工后锐边划伤操作人员，也能减少应力集中，提升构件的整体结构强度。

　　建模过程中需要重点关注几个尺寸约束：底部卡槽的对称度要以基座中心面为基准控制在0.03mm以内，保证安装后基座不会出现偏斜；两个耳座的内孔轴线要与基座底面保持平行，平行度公差不超过0.02mm，避免铰接后连杆出现卡滞；顶面的定位销孔要与基座中心同轴，位置度公差控制在0.015mm以内，保证搭载部件的定位精度。这类构件作为基础练习模型，涵盖了拉伸、切除、圆角、同轴度约束、对称约束等机械建模的常用操作，能帮助初学者快速掌握零件建模从功能需求倒推结构尺寸、从装配要求设定公差约束的设计思路，避免出现仅做外形建模而忽略实际工程装配需求的问题。

　　实际生产中这类构件多采用45号钢铣削加工或者尼龙材料注塑成型，根据使用场景的载荷大小选择对应材质，轻载实训场景用尼龙材质即可满足需求，有一定载荷要求的工业场景则采用45号钢做表面发黑处理，提升防锈能力。构件的整体安装边界不超过100mm×80mm×60mm，属于小型支撑类零件，不会占用过多设备安装空间，适配各类小型非标设备的紧凑布局需求。
