半圆带双孔铰接式机械连接支座结构

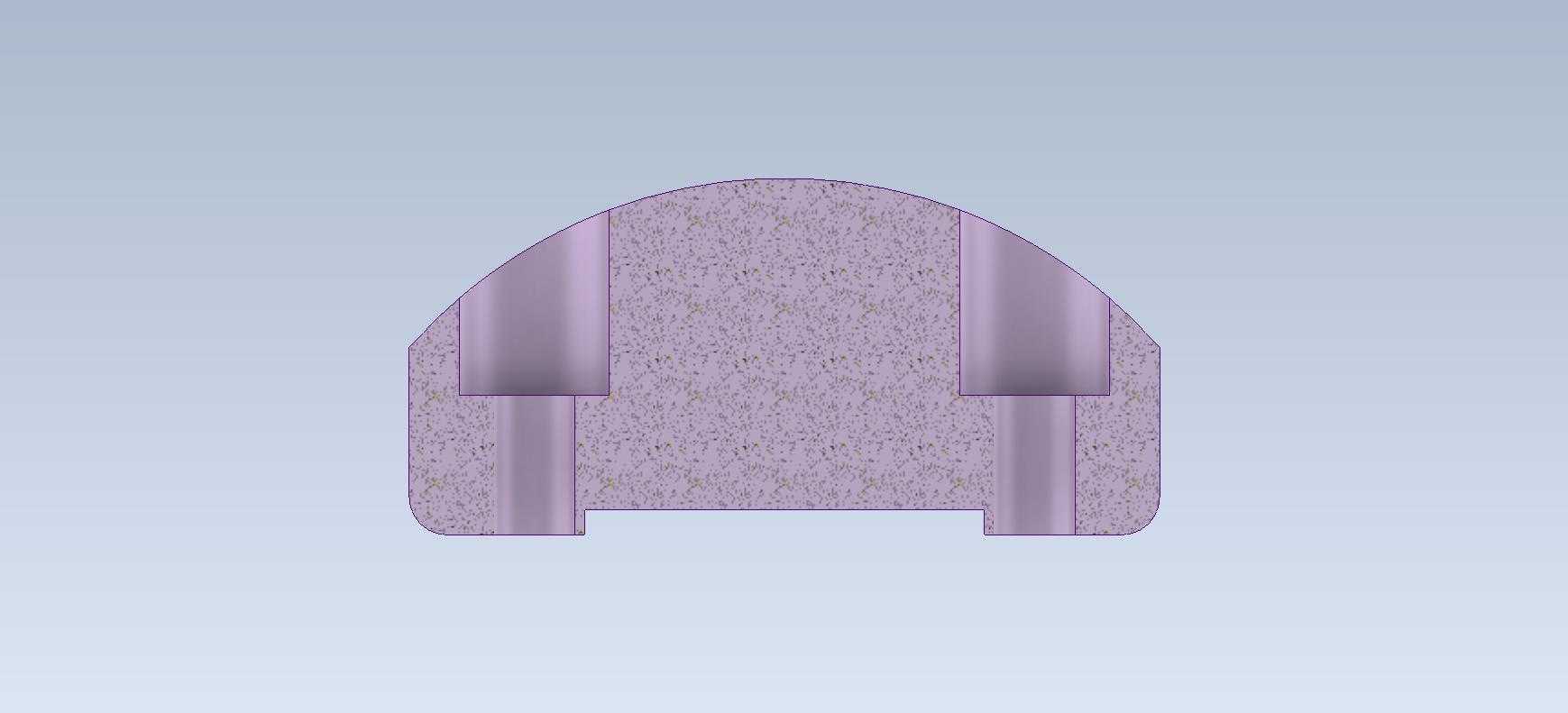

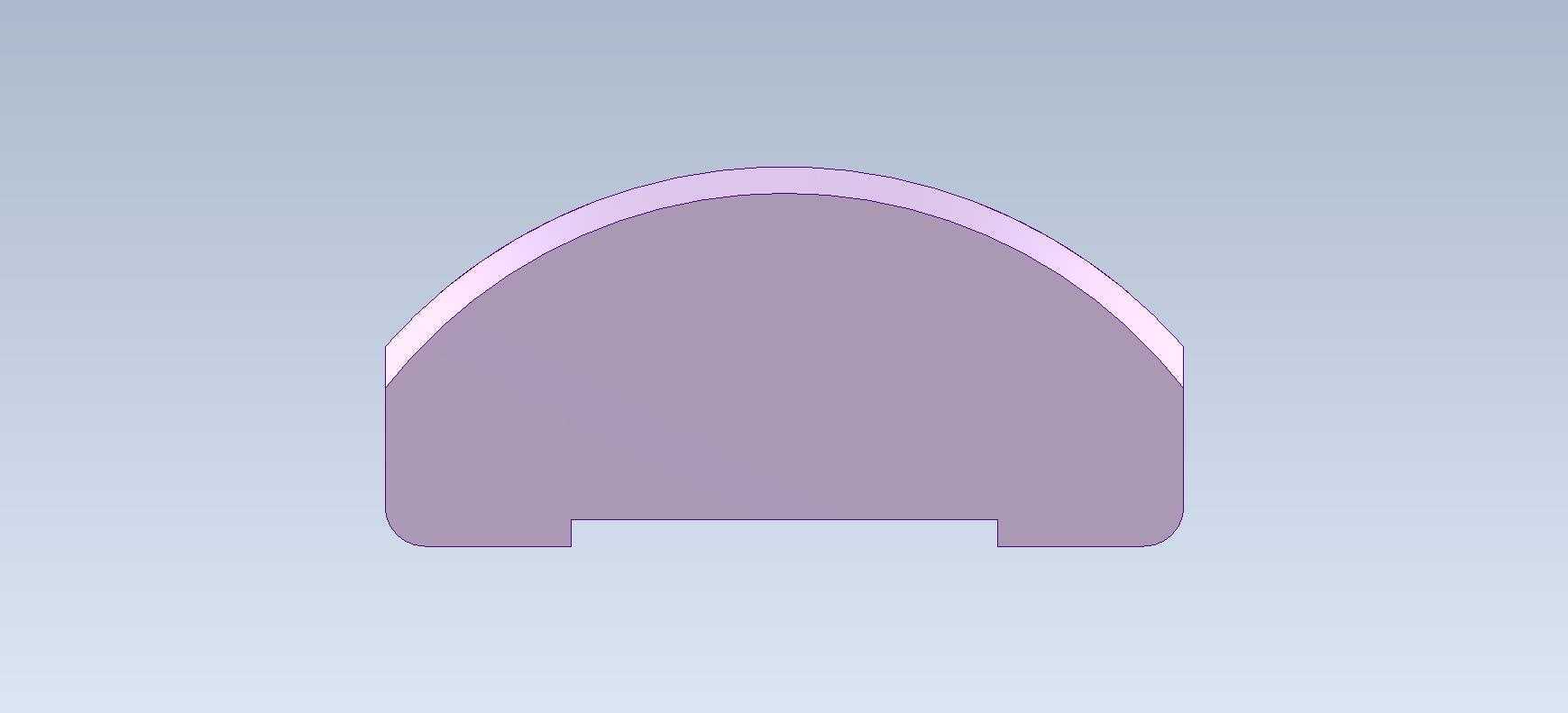

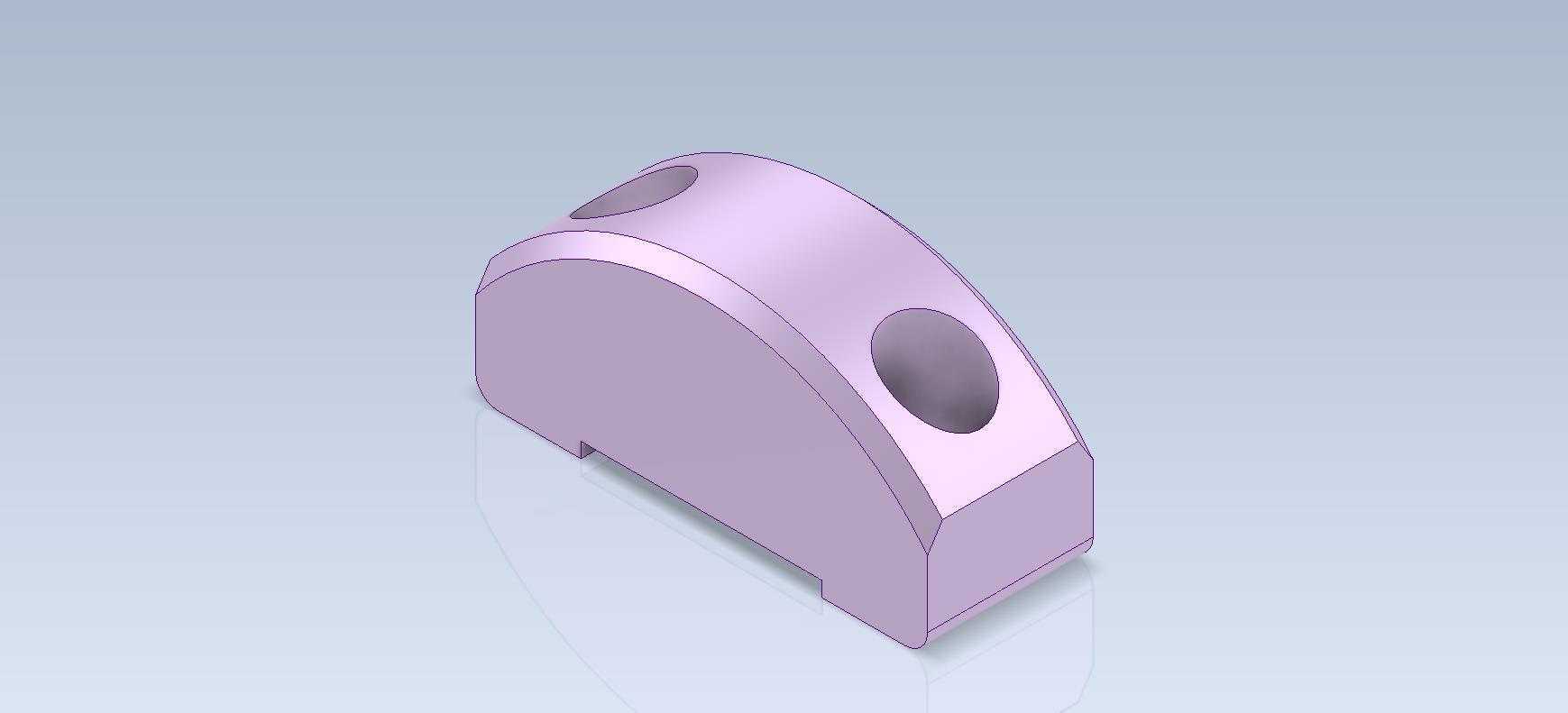

　　这类带双孔的半圆弧结构件，在轻工自动化输送线、小型工装夹具的铰接点位应用十分普遍，日常做设备改型时经常会碰到类似的安装需求——既需要实现两个构件间的定角度摆动，又要控制安装位的整体占用空间，不能让连接座突出安装面过多干涉周边走线或者工件输送路径。从结构功能来看，该零件主体采用半圆弧过渡的块状构型，底部平直段作为安装贴合面，加工时可以直接靠平工装基准面，一次装夹就能完成底面铣平、安装槽位开粗的工序，能有效减少二次装夹带来的形位公差累积。

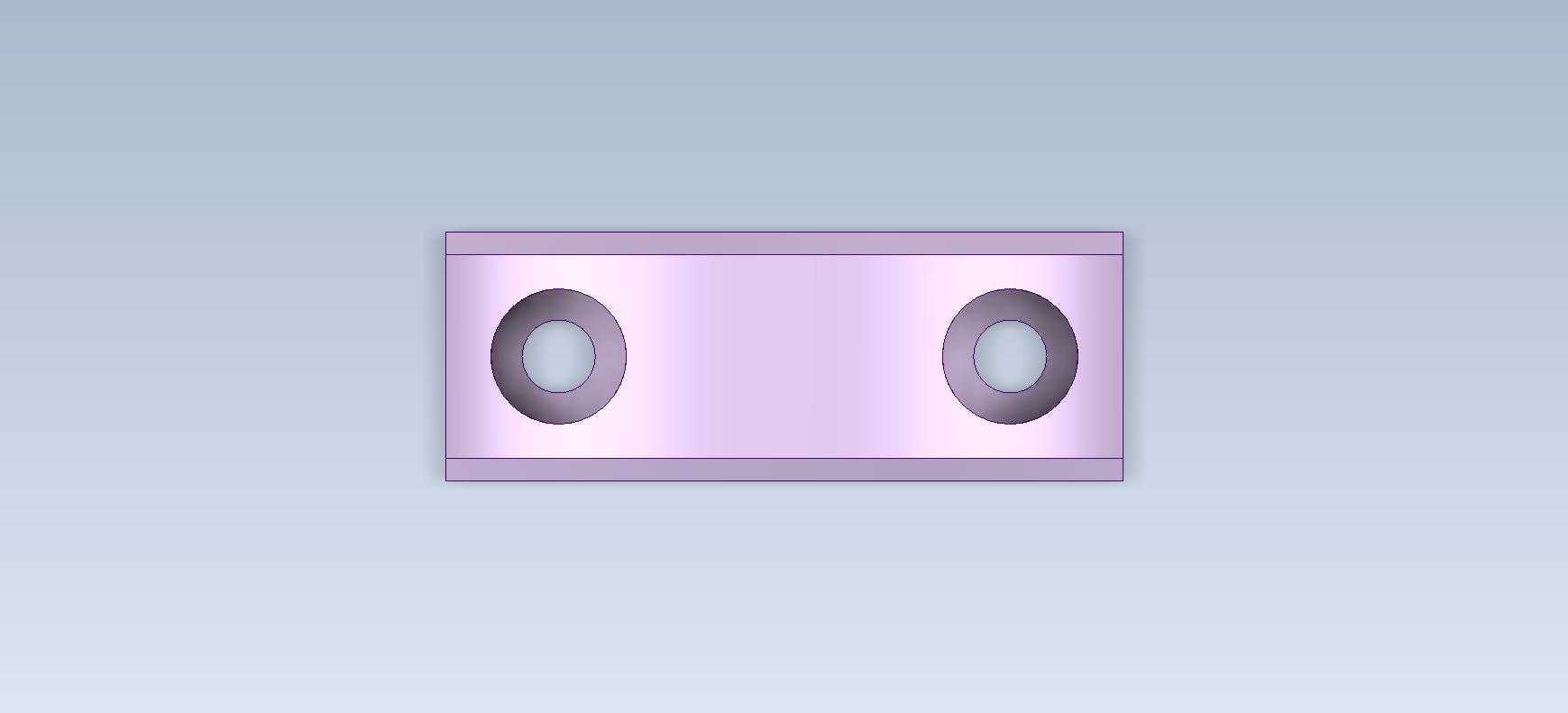

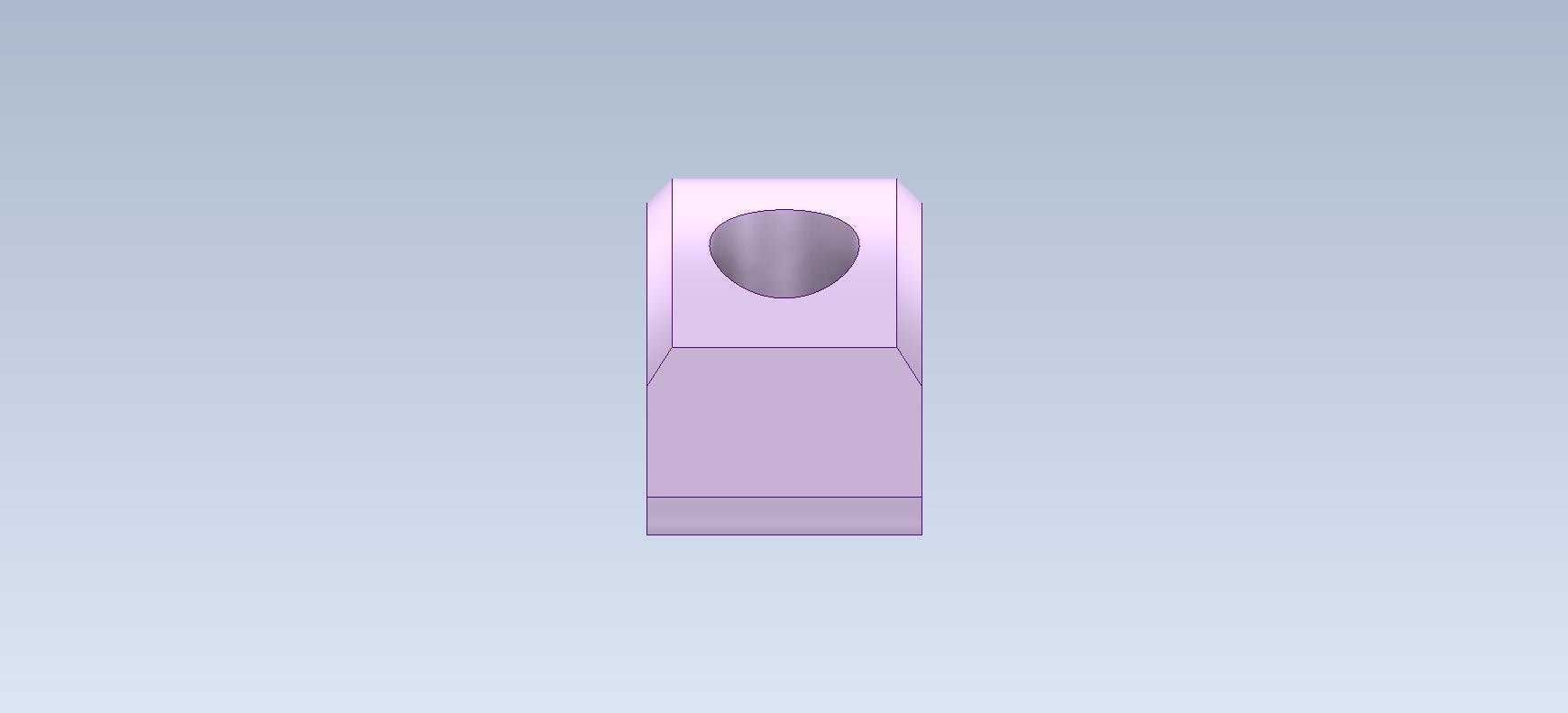

　　上部的大直径通孔是核心铰接承载位，孔壁的加工粗糙度需要控制在Ra1.6以内，装配时配套铜套或者自润滑轴承，能降低铰接销轴转动时的磨损，长期往复摆动也不容易出现卡滞、异响的问题；顶部的小直径通孔属于辅助限位或者锁止点位，当构件摆动到预设工作角度时，可以穿入限位销钉完成位置锁定，避免作业过程中受负载冲击出现角度偏移。设计这类零件的时候，首先要核算铰接位的剪切载荷，根据实际工况的受力方向调整孔位与主体圆弧的壁厚分布，比如受径向力较大的一侧，圆弧壁厚要做适当加厚，不能为了追求外观顺滑把壁厚做的过薄，否则长期受交变载荷容易在孔位根部出现应力开裂。

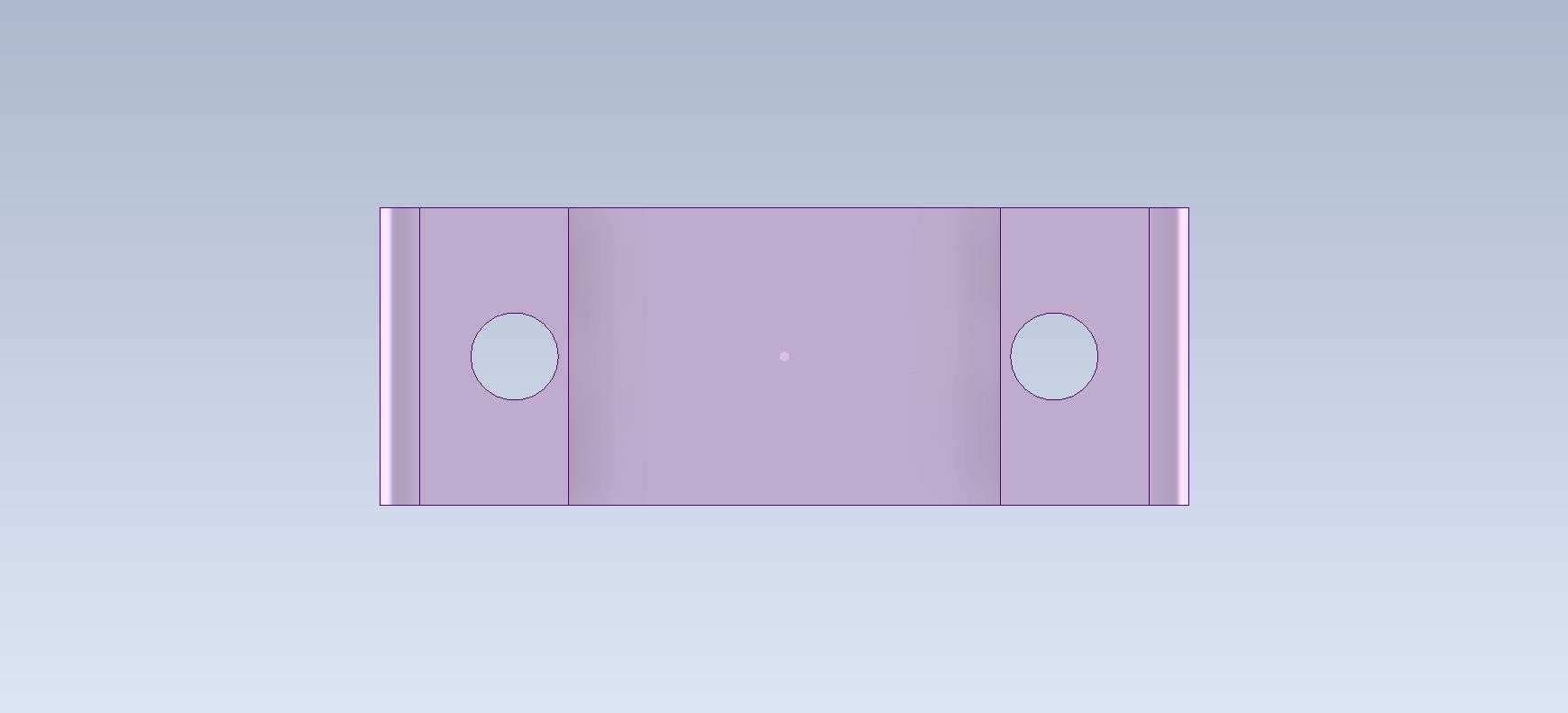

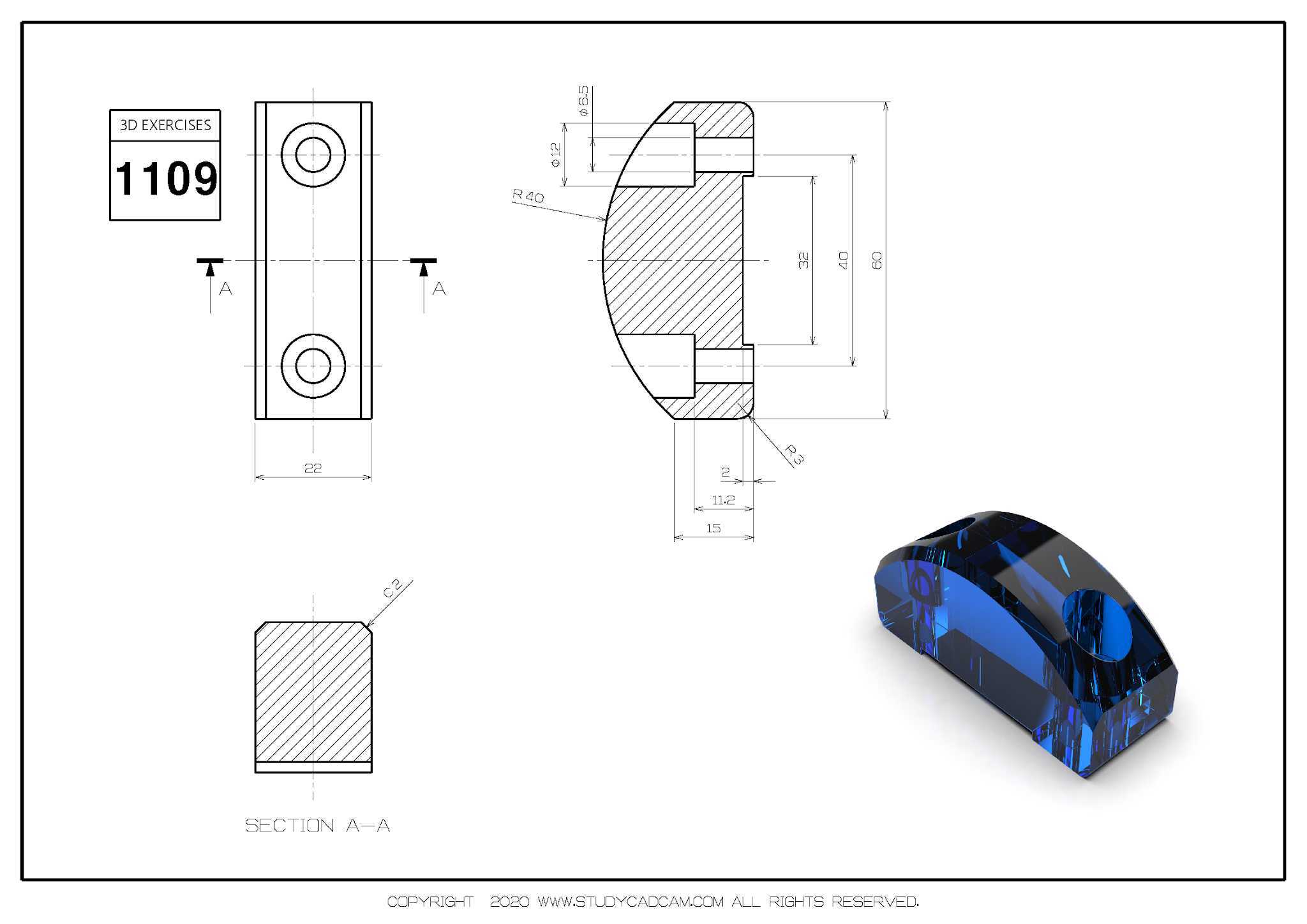

　　外形尺寸方面，这类零件的安装边界要匹配配套构件的安装槽宽，底部平直段的宽度要比安装槽的内宽窄0.2-0.5mm，既方便装配时顺利推入槽位，又不会因为间隙过大出现装配后晃动的问题；主体半圆弧的半径要避开周边运动构件的运动包络线，尤其是当铰接件做90度范围内摆动时，圆弧外轮廓不能和相邻的固定支架、管线接头产生刮擦。实际建模过程中，要注意两个孔位的平行度公差控制，两孔轴线的平行度偏差不能超过0.02mm，否则装配后销轴会出现别劲的情况，不仅转动阻力大，还会加速销轴和孔壁的磨损。零件底部的两个定位缺口，是装配时的防呆设计，对应安装基座上的凸台，装配时不用反复调整对位，直接卡入就能保证孔位的同轴度，能大幅提升现场装配的效率。

　　从选材角度来看，这类零件如果用在普通低负载工装场景，选用6061铝合金做硬质阳极氧化处理就足够，重量轻且有不错的耐磨性能；如果用在重载输送线的铰接位，就需要选用45号钢做调质处理，孔位位置做高频淬火提升表面硬度，保证长期受冲击载荷下不会出现孔位变形。另外在结构细节上，所有的棱边都做了C0.5的倒角处理，既避免装配时划伤操作人员，也能去除机加工产生的毛刺，防止毛刺脱落进入铰接孔内部加剧磨损。这类零件虽然结构不算复杂，但属于设备铰接点位的核心受力件，建模时不能只看外观轮廓做等壁厚处理，必须结合实际受力路径做壁厚的差异化设计，比如孔位周围的材料要适当加厚，非受力区域的圆弧面可以适当做减重处理，在保证结构强度的前提下控制零件整体重量，降低铰接位的转动惯量，让摆动动作更顺畅。
