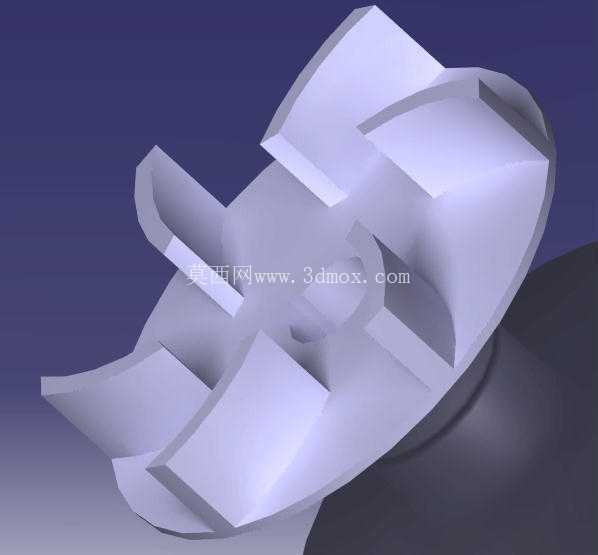

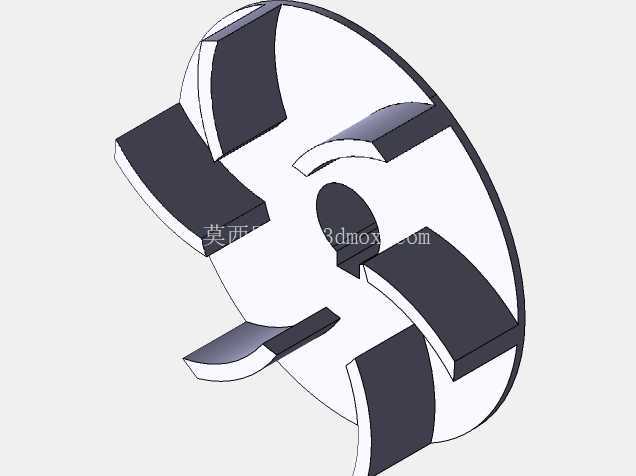

离心泵闭式叶轮三维结构设计

　　作为流体输送系统的核心做功部件，这款离心泵叶轮的结构设计直接决定整泵的水力效率与运行稳定性，在市政供水、化工流体输送、暖通循环、农田排灌等场景中，叶轮的型线精度、结构强度直接影响整套输送系统的能耗与无故障运行周期。从实际工程落地的角度看，这款叶轮采用后弯式闭式叶片结构，相比开式、半开式叶轮，闭式结构的叶轮流道封闭性更好，在输送清水、低粘度无颗粒介质时，容积损失更低，能够在额定工况下保持更稳定的扬程输出，适合长距离、固定工况的流体输送场景。

　　设计过程中首先要匹配泵体的水力参数，叶片的进口安放角结合额定流量下的液流角做了无冲击进口修正，避免小流量工况下进口出现严重的回流漩涡，降低叶轮进口的汽蚀风险；叶片出口边的型线做了斜切处理，能够削弱叶轮出口与蜗壳隔舌之间的动静干涉，降低泵组运行时的流体诱导振动，减少轴承与机械密封的交变载荷。从安装边界来看，叶轮的轮毂内孔采用标准平键连接结构，与泵轴的配合公差选用H7/k6过渡配合，既保证运行时扭矩传递的可靠性，也方便后期检修时的拆卸作业；叶轮的后盖板处设置了密封环安装位，与泵体上的密封环配合形成节流间隙，控制叶轮出口高压流体向进口侧的泄漏量，间隙值控制在0.2-0.3mm区间，兼顾密封效率与运行时的摩擦风险，避免轴窜动时叶轮与泵体发生剐蹭。

　　叶轮的前盖板型线采用流线型收敛设计，从进口到出口的过流断面面积变化平缓，避免流道内出现局部低压区，降低汽蚀发生的概率；叶片数量经过水力计算匹配，既保证流道对流体的控制能力，避免流道内出现脱流、二次流等不良流态，也不会因为叶片过密导致流道过流面积不足，造成大流量工况下的阻力陡增。在结构强度层面，叶片与前后盖板的连接位置做了圆角过渡处理，避免铸造或加工过程中出现应力集中，同时在高速旋转时，圆角结构能够分散离心力带来的结构应力，提升叶轮在高转速工况下的结构可靠性，防止长期运行后出现叶片根部疲劳开裂的问题。

　　实际选型适配时，这款叶轮的进口直径、出口宽度、外径尺寸都匹配对应功率等级的离心泵泵腔尺寸，安装时需要保证叶轮出口中心与蜗壳流道中心对中，偏差控制在0.1mm以内，否则会出现偏流问题，导致整泵效率下降、运行噪音增大。对于三维建模从业者而言，这类叶轮的建模核心在于叶片型面的光顺性处理，需要保证叶片工作面与背面的曲率连续，避免出现局部凹凸导致的流道阻力增大，同时前后盖板与叶片的拼接位置要保证几何连续性，为后续的CFD流场仿真、结构强度仿真提供准确的几何基础，也能为后续的铸造模具设计提供无错的数模依据，减少后续工艺阶段的修模工作量。
