轴用弹性挡圈卡簧三维结构设计

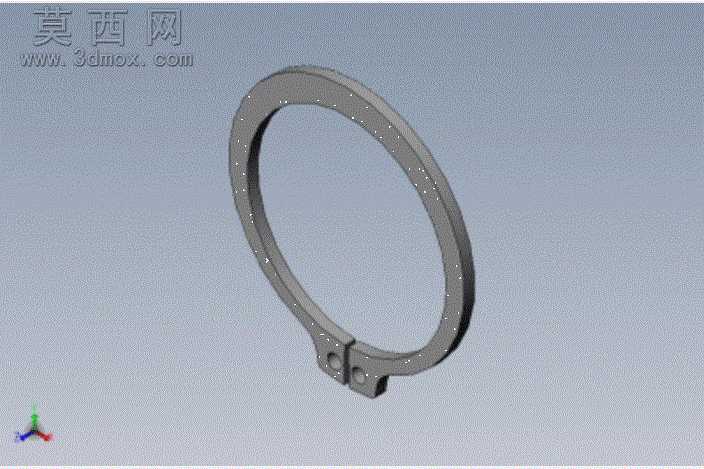

本作品为轴用弹性挡圈的三维参数化建模成果，建模过程以SolidWorks为核心工具，严格遵循机械设计标准中轴用挡圈的尺寸规范开展结构搭建。建模初始阶段首先绘制挡圈的环形主体截面草图，以基准面为草图绘制平面，精准绘制挡圈的内外径轮廓线，同时对环形开口处的两个安装耳结构进行同步草绘，标注两个安装孔的中心距、孔径尺寸以及开口处的间隙参数，确保草图完全定义无冗余几何约束。完成草图后通过拉伸凸台命令生成挡圈的基础实体，拉伸深度匹配标准挡圈的板材厚度参数，随后对实体的棱边进行圆角处理，按照挡圈的实际加工工艺要求，对环形内外圈的锐边添加对应半径的圆角特征，避免应力集中同时还原真实零件的工艺细节。材质设置环节选用弹簧钢作为零件材质，在软件材质库中匹配65Mn弹簧钢的材质参数，调整材质的表面粗糙度、金属反光度参数，渲染时采用工作室环境光源，添加柔和的环境光与定向补光，突出挡圈金属表面的细微磨砂质感与结构轮廓，让环形主体的弧度、安装耳的凸台结构、安装孔的沉头细节都清晰呈现。结构设计上，该挡圈为开口式弹性结构，两个安装耳上的同轴通孔用于卡簧钳的插入操作，实现挡圈的撑开与装配，环形主体的内径尺寸略小于适配轴径，装配后依靠自身弹性抱紧轴体，实现轴上零件的轴向限位，防止配套零件发生轴向窜动。建模过程中对挡圈的弹性形变预留了合理的结构间隙，开口处的张开角度符合装配操作的行程要求，整体结构无多余几何特征，所有尺寸参数均可通过参数化表格进行调整，可快速适配不同轴径的使用需求，模型完成后通过干涉检查验证结构合理性，确保安装耳与环形主体的过渡区域无壁厚突变问题，还原了真实轴用挡圈的结构特性与工艺细节。
