便携可伸缩摄影支撑三脚架结构设计

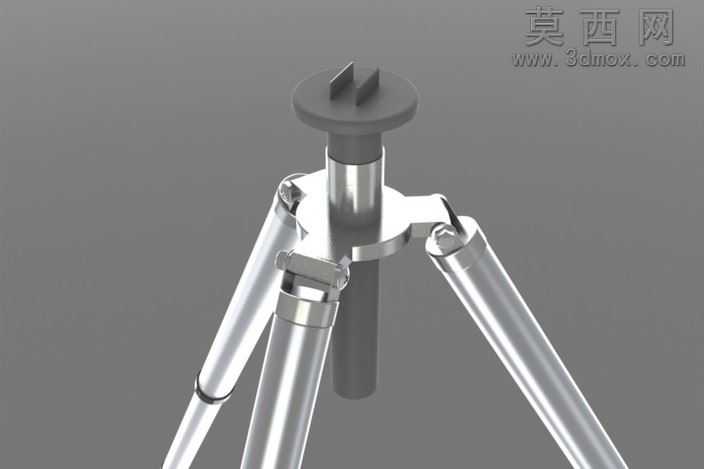

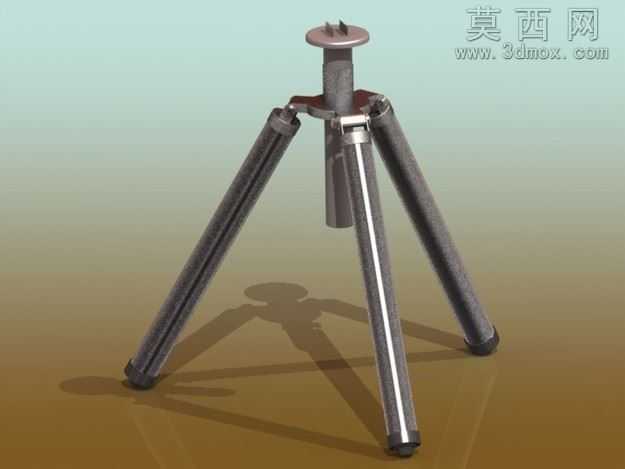

本作品为摄影摄像场景使用的便携三脚架三维模型，采用SolidWorks完成全参数化建模，整体结构围绕便携收纳、稳定支撑的核心需求展开设计。建模阶段首先完成顶部安装基座的特征构建，基座顶面设置标准相机安装螺柱结构，预留与快装板匹配的定位卡槽，保证相机安装后的同轴度与连接强度；基座下方设计三腿铰接的回转连接座，通过圆周均布的铰接轴实现三条支腿的角度开合调节，铰接位置添加限位凸台结构，约束支腿最大张开角度，避免支撑状态下出现滑脱失稳的问题。支腿部分采用两节嵌套式伸缩结构设计，外管与内管之间设置弹性定位卡扣，可根据使用场景快速调整支腿长度，实现不同拍摄高度的灵活适配；支腿末端包裹防滑橡胶脚垫，增大与支撑接触面的摩擦力，提升光滑地面使用时的稳定性。中心位置设置中轴升降结构，通过侧面的锁紧旋钮控制中轴的伸缩行程，可在支腿张开角度固定的状态下微调拍摄高度，满足微距拍摄、低角度构图等特殊场景的使用需求。材质渲染阶段，支腿外管采用哑光磨砂金属材质，模拟铝合金阳极氧化后的细腻质感，内管采用亮面镀铬金属材质，突出伸缩结构的精密感；铰接锁紧部件采用哑光工程塑料材质，还原便携脚架的轻量化材质特性；顶部安装座采用半哑光金属材质，搭配螺柱的亮面金属效果，区分不同功能部件的材质差异；脚垫采用黑色软质橡胶材质，添加细微的颗粒纹理提升材质真实感。渲染场景采用渐变暖色调背景，添加柔和的环境漫反射光照，投射出清晰自然的软阴影，完整呈现三脚架展开支撑状态下的整体形态与结构细节，直观展示各部件的装配关系与功能设计。设计过程中充分考虑便携产品的使用逻辑，所有活动部件的运动行程均做了限位约束，避免结构出现干涉问题，整体模型装配关系完整，可直接用于结构验证、产品展示或3D打印原型制作参考。
