阶梯式传动轴机械结构三维设计

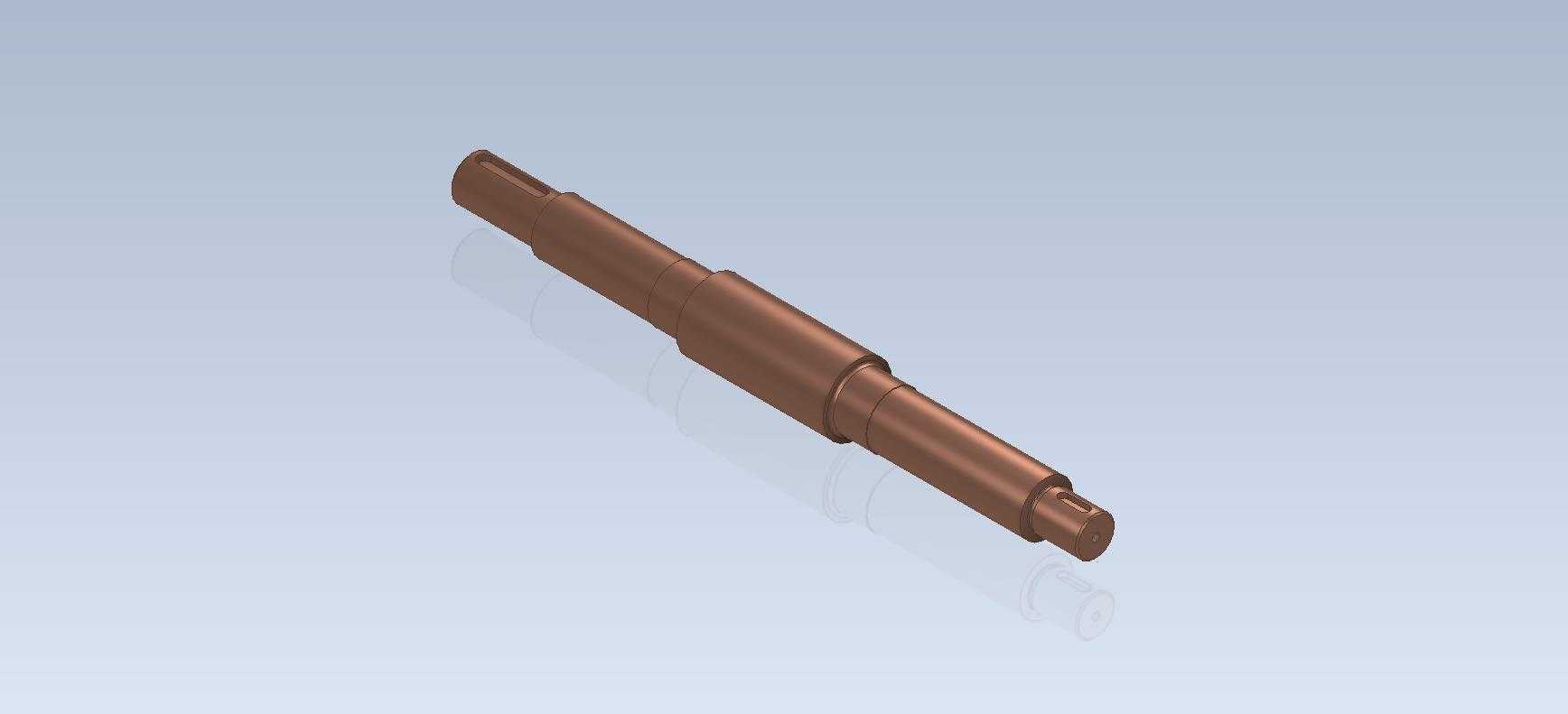

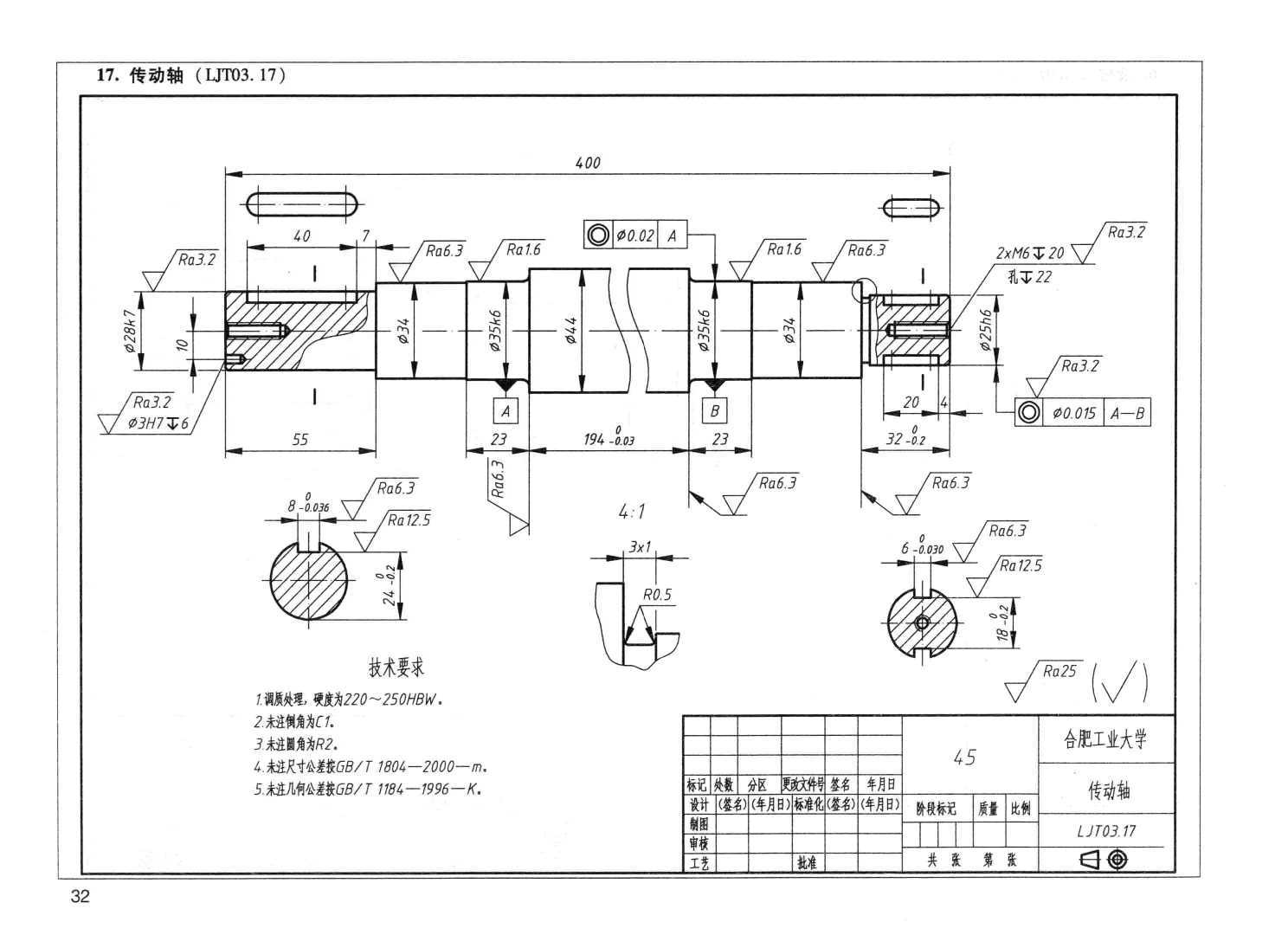

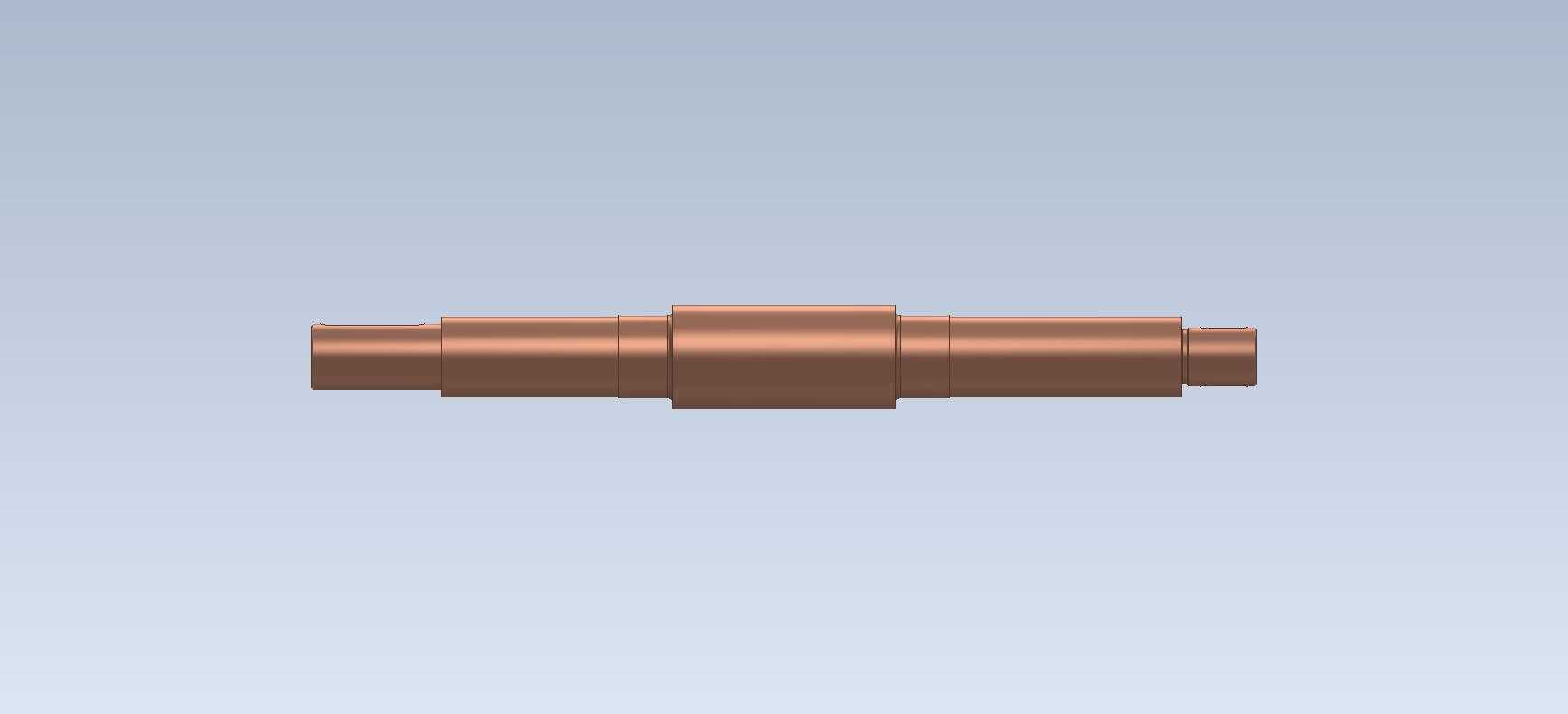

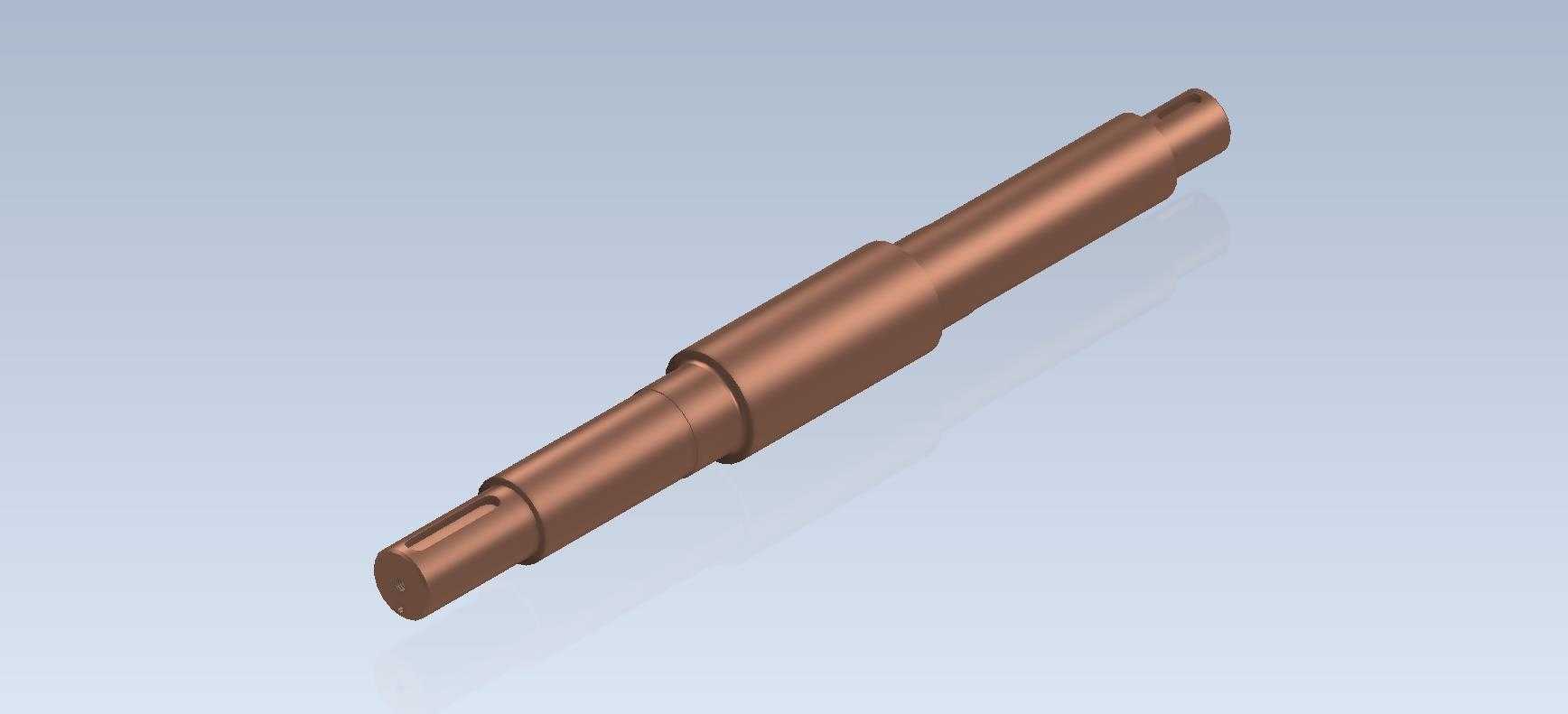

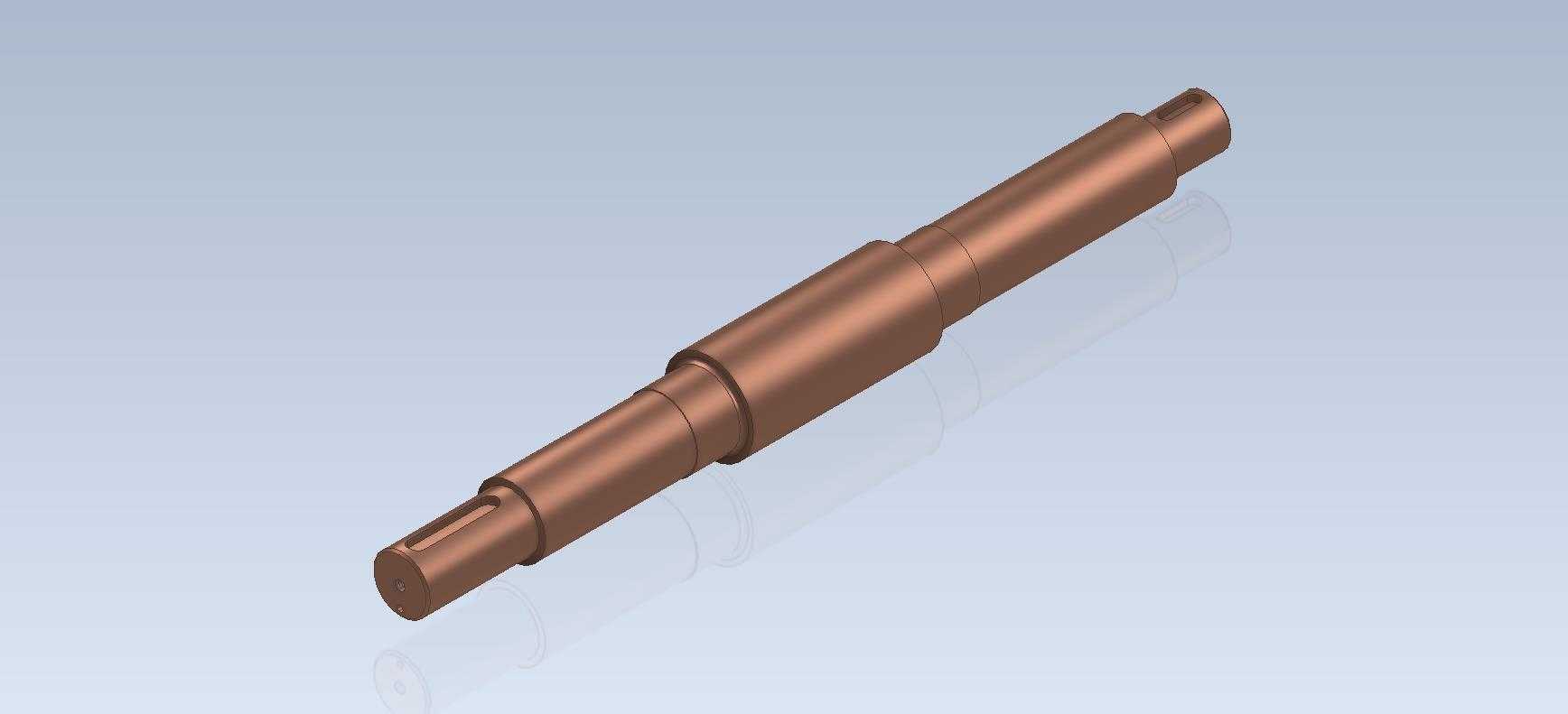

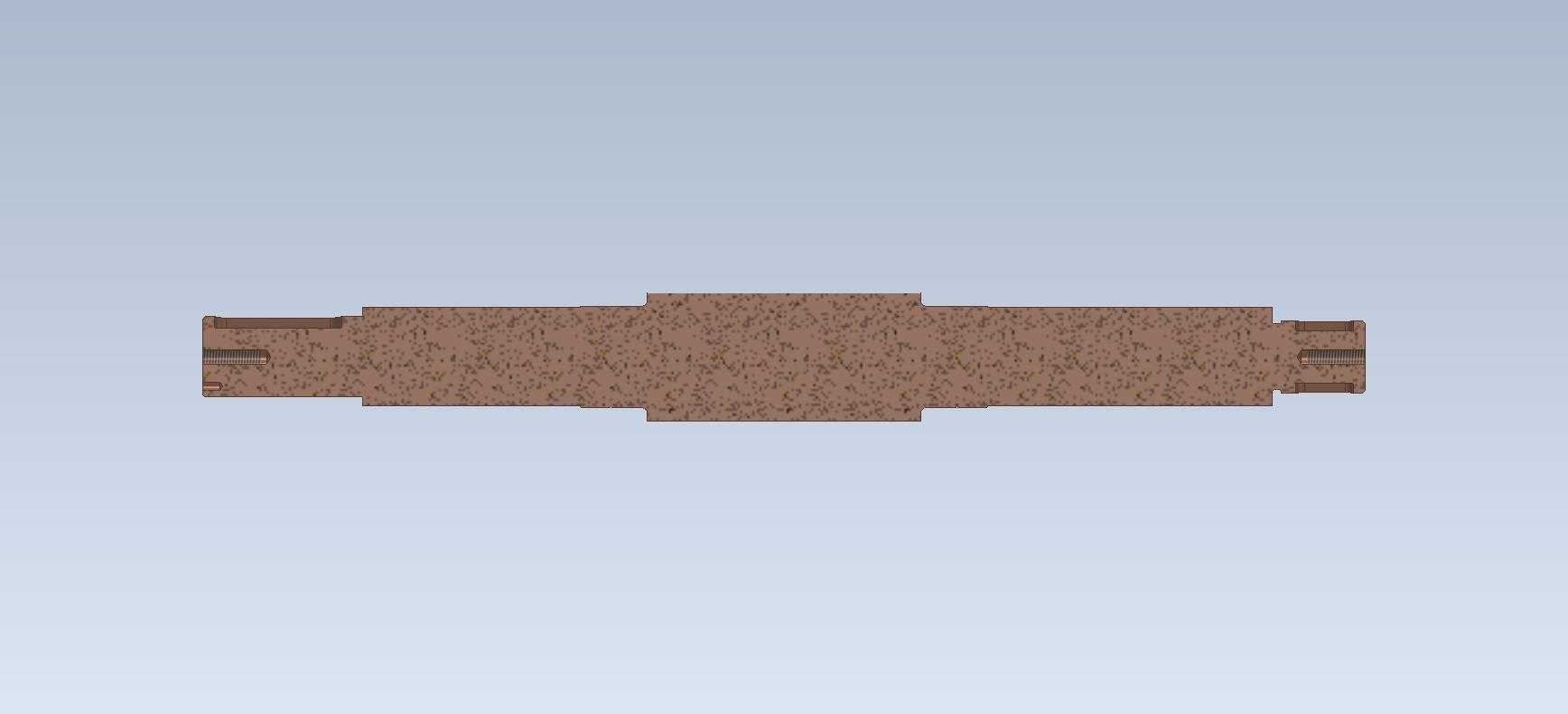

　　在常规的动力传递场景中，轴类零件是连接动力输出端与执行端的核心载体，这款阶梯式传动轴的设计，完全围绕中小载荷工况下的回转传动需求展开，没有冗余的结构设计，每一段轴径的变化都对应实际的装配约束。从结构布局来看，轴身采用多段阶梯变径设计，不同轴段的直径差并非随意设定，而是严格匹配对应安装位的轴承内圈尺寸、传动件的轮毂孔径，同时轴肩位置直接承担轴向定位的作用，省去了额外的定位套零件，既压缩了装配的轴向总长度，也减少了装配环节的零件数量，降低累计装配误差。

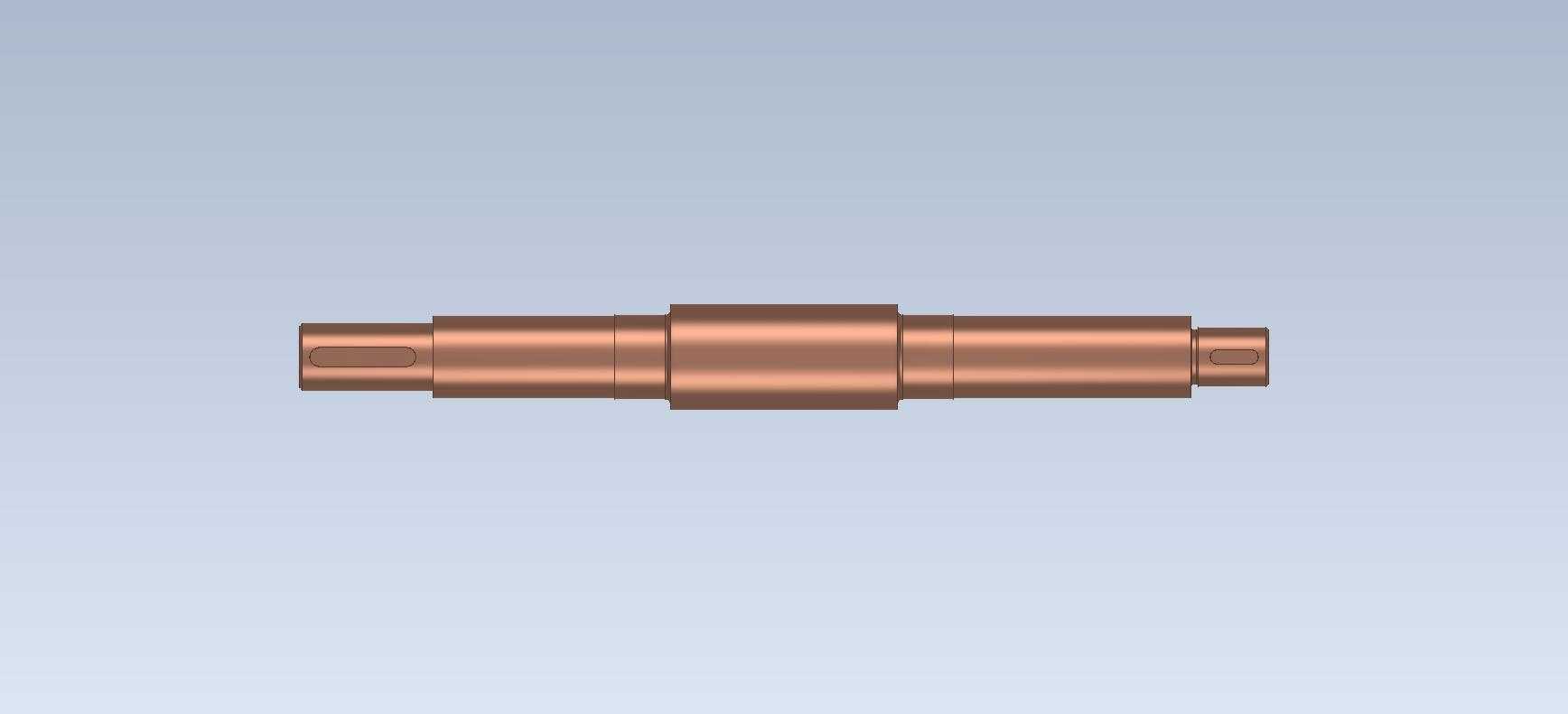

　　轴端设计的键槽结构，是为了匹配平键实现周向固定，避免传动过程中轴与轮毂之间出现相对转动，键槽的宽度、深度以及距离轴端的尺寸，都对应标准平键的规格选取，同时键槽的位置避开了轴肩的应力集中区域，防止长期交变载荷下从键槽根部萌生疲劳裂纹。从实际应用场景出发，这类传动轴常被用在小型输送设备的动力辊组、台式机床的进给传动单元、小型减速机的中间传动位置，这类场景的载荷特性以中等扭矩、稳定转速为主，没有强烈的冲击载荷，因此轴身没有设计额外的卸载槽或者强化结构，在满足强度要求的前提下尽可能控制轴的整体重量，降低回转过程中的惯量，减少启停阶段的动力损耗。

　　设计过程中首先确定的是两端支撑轴承的跨距，跨距的大小直接影响轴的挠度，跨距过大会导致轴中部挠曲变形量超标，运转过程中出现跳动，影响传动平稳性，跨距过小则会增加轴承的附加载荷，缩短轴承使用寿命，最终的跨距取值是结合轴的额定扭矩、材料的弹性模量计算得出，保证额定载荷下的最大挠度在允许的范围内，不会出现蹭碰周边壳体的情况。轴的各段长度尺寸完全适配安装边界，安装传动件的轴段长度比对应轮毂的宽度短2毫米左右，保证传动件锁紧之后端面能完全贴紧定位轴肩，不会出现轴向窜动；安装密封件的轴段表面粗糙度要求更高，避免长期运转磨损密封唇口出现漏油问题；轴的两端都做了倒角处理，既方便装配时对准轴承、轮毂的内孔，也去除了加工过程中产生的毛刺，避免装配时割伤操作人员或者刮伤零件内孔表面。

　　从加工工艺性来看，整个轴的结构都适配普通车床的加工流程，所有退刀槽的宽度、深度都统一规格，减少加工过程中换刀的次数，轴上的圆角过渡也采用统一的半径值，避免应力集中的同时也减少加工时的刀具调整步骤。轴端的中心孔是加工过程中的工艺基准，所有外圆面的加工都以两端中心孔作为定位基准，保证各段轴颈的同轴度要求，避免装配后出现不同轴导致的运转卡滞、振动问题。在实际选型适配时，需要确认轴端键槽的朝向与传动件的受力方向匹配，保证平键的受力面为工作面，避免键的侧面受挤压失效；同时装配时轴承的内圈需要紧贴轴肩，外圈与安装座孔的配合公差要符合对应工况的要求，不能出现过盈量过大导致轴承卡滞，或者间隙过大导致轴承外圈跑圈的问题。这类传动轴没有集成复杂的功能结构，核心就是稳定传递扭矩，因此设计时所有的结构取舍都围绕可靠性、加工便利性、装配便捷性三个核心点展开，没有为了外观增加多余的造型，完全是功能导向的结构设计。
