电源变压器用异形绝缘定位支撑结构件

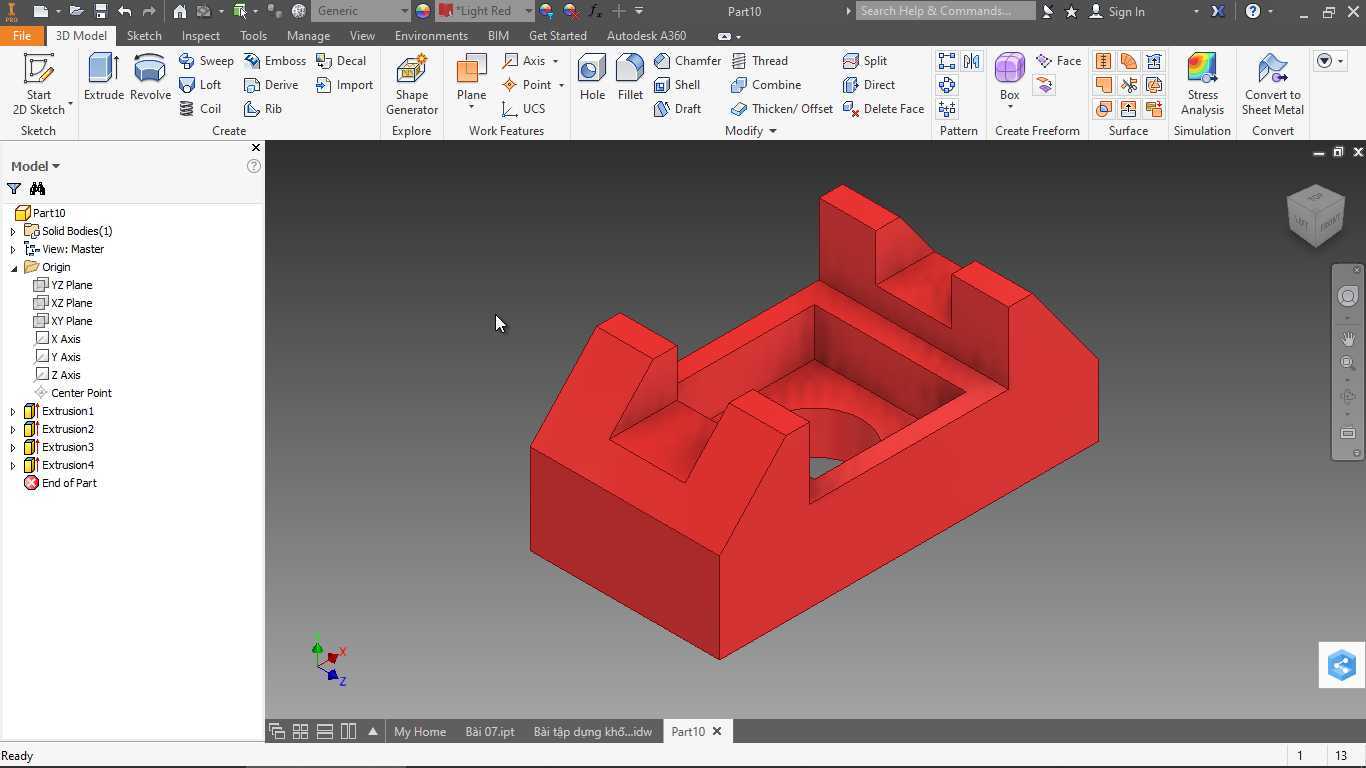

　　在中小功率工频电源变压器的内部装配体系中，这类带双侧凸耳卡位的槽型支撑件，是绕组与铁芯之间实现绝缘隔离、轴向定位的核心结构零件，日常多见于桌面式工业控制电源、小型设备内置供电模块、低压配电隔离变压器的量产装配环节，替代传统硬纸板隔层、环氧板裁切件的粗放装配方案，解决批量生产中绝缘件定位偏移、绕组端部受力不均的长期痛点。从结构功能来看，零件整体为带内凹型腔的槽型主体，两侧对称设置向上延伸的卡位凸耳，凸耳内侧做了斜度导向面，装配时可以顺着铁芯叠片的边缘滑入预设卡位，不需要额外涂胶固定就能实现径向限位，避免变压器在运输、设备运行振动过程中出现支撑件移位，导致绕组绝缘层被铁芯棱角磨破的风险。

　　内凹型腔的深度刚好匹配低压绕组端部的突出高度，型腔内壁做了0.3mm的均匀壁厚，既可以给绕组端部提供周向的包裹防护，也能预留足够的绝缘爬电距离，满足低压电气设备的安规绝缘间隙要求。设计阶段首先要匹配对应型号变压器的铁芯窗口尺寸，槽体的外部宽度要比铁芯叠片的内档尺寸小0.15mm，属于间隙配合公差，既方便产线工人手工快速装配，也不会因为间隙过大出现横向窜动；两侧凸耳的中心距要严格对齐铁芯叠片上的预设卡位缺口，凸耳的厚度比缺口宽度小0.1mm，导向斜角取15度，装配时不需要额外工装对位，顺着斜度就能卡入到位，单工位装配耗时比传统环氧板裁切件缩短60%以上。

　　零件底部做了0.2mm的微凸支撑筋，装配后支撑筋与变压器底座的绝缘板接触，让槽体主体和底座之间留出均匀的空气间隙，既可以提升绝缘性能，也能避免变压器运行发热时，支撑件和底座接触面因为积潮出现绝缘电阻下降的问题。型腔内部的转角位置全部做了R0.5mm的圆角过渡，没有尖锐棱角，避免装配时刮伤绕组外层的绝缘漆包线，也能减少注塑成型时的应力集中，降低零件批量生产时的开裂不良率。从安装边界来看，零件的总高度不能超过铁芯窗口的有效高度，否则会顶住上层的铁芯轭片，导致铁芯叠片无法压紧，出现变压器空载电流增大、运行噪音超标的问题；两侧凸耳的外边缘不能超出铁芯的外轮廓，避免变压器整体装入设备外壳时出现干涉，影响电源模块的整体装配尺寸。这类支撑件一般采用阻燃增强尼龙材质注塑成型，本身具备足够的介电强度，不需要额外做绝缘处理就能满足AC1500V耐压1分钟无击穿的安规要求，相比传统的酚醛树脂压塑件，韧性更好，装配时不会因为轻微受力出现脆裂，适配自动化产线的快速装配节拍。在实际选型应用中，需要根据对应变压器的绕组线径、端部包扎厚度调整型腔的内部尺寸，如果绕组端部包扎了两层绝缘胶带，型腔的内部长宽尺寸需要对应放大0.5mm，避免装配时压伤绕组绝缘层；如果是用于高温环境下的工业设备变压器，需要调整材质为耐温130度的增强尼龙，避免长期高温环境下零件出现变形，导致卡位失效。

　　结构设计时还要考虑注塑成型的拔模斜度，所有外侧壁取1度拔模角，内侧壁取0.8度拔模角，既方便模具脱模，也不会影响装配的配合精度；零件壁厚保持均匀，避免出现壁厚差过大导致的注塑缩痕，影响零件的尺寸稳定性。在变压器的整体装配流程中，这个零件是在绕组套入铁芯之后、铁芯夹片紧固之前安装，卡入到位后再压紧铁芯夹片，夹片的压力会通过铁芯叠片传递到两侧的凸耳上，进一步把支撑件锁死在固定位置，即使变压器长期处于振动工况下，也不会出现松脱移位的问题。相比传统的绝缘支撑方案，这种一体化成型的结构件不需要后续裁切、钻孔等二次加工，零件一致性好，批量装配时的尺寸公差可以控制在0.1mm以内，能有效降低电源变压器的整体装配不良率，提升产品的长期运行可靠性。
